ライノで自由曲線で半面製作し反転コピーしてデータを作ったものをdescamに読みこましGコート゛作成して切削していたのですずっとバックラッシュのせいで形がおかしくなるとばっかり思っていたのですがボールネジでテーブル製作し今日出来たので削ってみたところ正四角形は精度出てたので喜んで上記の手順で作ったデータを削ったところ形がイビツになっていて良く見るとdescamに表示されているデータがイビツになっているんです。descamに取り込むdxfによってはこう言った現象は起きるのでしょうか?同じCAD・CAM使っている方居られないでしょうか?
マッハでGコード（１．４MB)を呼び込んだのですが、途中でPC（RAM５００MB位)がフレーズしてしまいます。？？（マッハはライセンスを取得しているし、、、）同じような経験した人はいませんか？

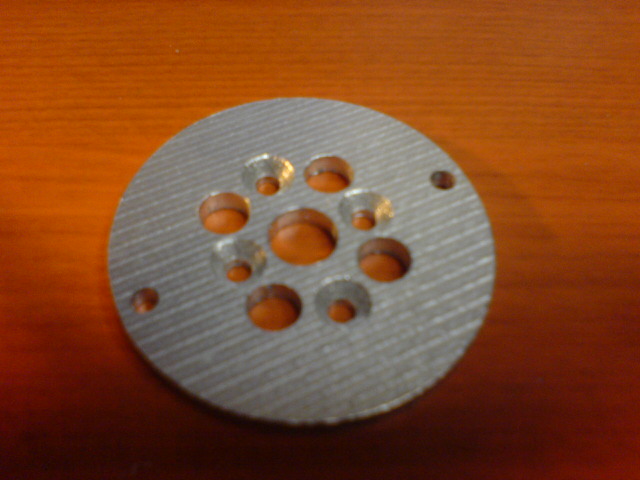

前回いい加減だったプロチャンのモータ台座ちゃんとネジが入るように作り変えました材料がゆがんでいたので両面はねています。
写真
スレッドが長くなったので、こちらに移します。ニシハマさん、Y軸は長さが２５００ｍｍもあるので、ボールねじは使えませでした。ラック＆ピニオンで移動させています。モーターはX軸を支えている台に固定していますので、台と一緒に動きます。モーターは左右に使用しています。（２台使用）ノンノさん、Z軸は、移動量が７５０ｍｍと大きいのでレール側を作動させています。ブロック側がX軸に固定です。ですので、モーターも台と一緒に上下方向に移動します昨日、ジョグでZ軸を作動させていたのですが、モーターの回転がおかしい、、？ で、マッハ側の設定をいろいろ変えていましたら、モーターのスピード設定と関係する事がわかりました。ボールねじですと、２．６位の設定時が安定して回ります。（ギヤードモーター１：３６使用だと１ｍｍあたりのパルスは２８８００の設定）マッハは、まだ解らない処だらけで、試行錯誤しています。

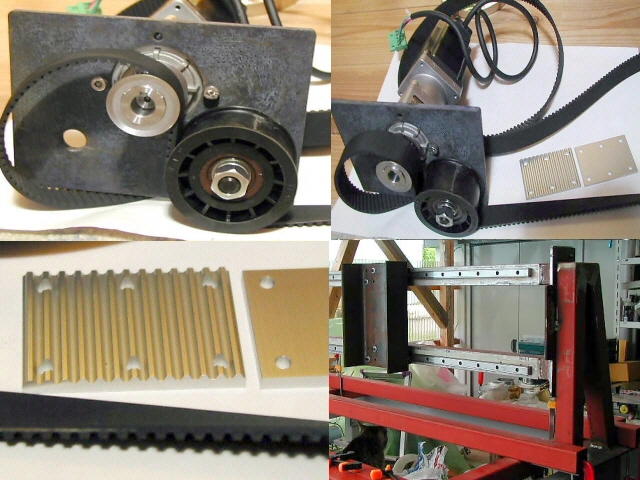

Ｘ軸はスライダー（両側２台）のモーターでラックの上を転がっていくのですね。このラックは作られたのですか？Ｙ軸は同じ様な式ですか（モーターの取付は何処、Ｚ軸キャリッジ？）私のは同じようにベルトを転がって行く式で、左右のモーター後軸はプロペラシャフトで繋いで片側逆転で同期させています。今日、Ｙ軸のスライドベアリングの修理が出来たと連絡がありました。このレールは細いので固定するときストレッチで（熨してから？）台に固定して、もう一本はスライダーを動かしながら締めて行かないと競りが出て動かなくなります。

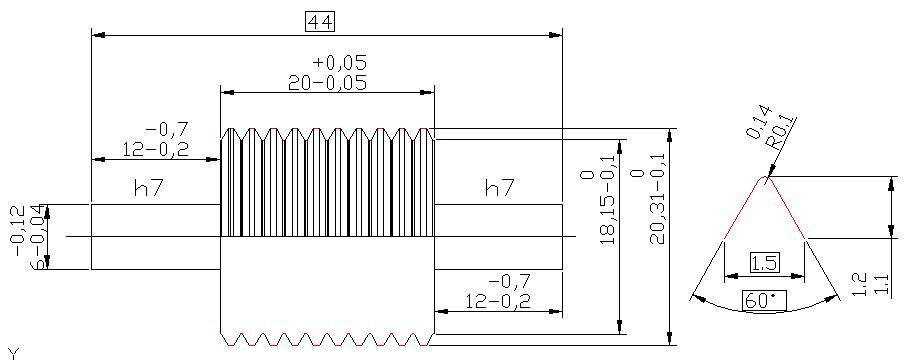

Ｍ１６のネジに合うように・・はてうまく行きますでしょうか？
ノンノさん、スチール製のがっちりした物を製作していますね。私のは組立式にしています。作動機構はオーソドックスに冒険しないで作りました。はやく仕事で使いたいので、、。XとY軸の写真を投稿します。ラックは製作しています。

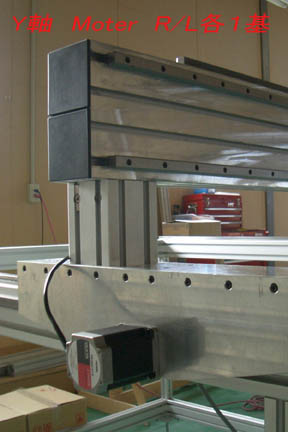

Y軸の写真です。XとY軸ともラック＆ピニオンです。X軸はボールねじとも良かったのですが、多少ともコストを下げたかったので、ギヤ式です。
教えて下さい。2005-forme CNC基板とＰＣをつなぐケーブル（D-Sub25pin）は、ストレートタイプかパラレルリバースのどちらを使用すればいいのでしょーか？
