ALS7062交換2 投稿者:群馬の田舎者 投稿日:2007/08/13(Mon) 00:05 No.1007 | |
|
ノンノさん、皆さん、お世話様です。 とりあえず、出来ることを着実にやっていきたいと思い、 ノンノさんが書かれたテスターのチェックをやってみました。 1-5、3-5間、いずれも写真のテスターのレンジで +-、-+ともに新しいICと壊れたものを両方やってみたのですが、どちらも同じ結果になりました。 私のテスターだと非接触時に1301くらいで接触通電があると、 502くらいの値になります。
「A-SA,/A-SA,/B-SB,B-SB ここはパワーFETと逆ダイオードになります。」
すいません、以前のレスでこの意味がよく分かりません。 今回は、ロジック側の方も駄目な気がするのですが、 この基盤、素人の私で直せそうですか? ちゃんと修理に出したほうが、もしくは買い替えの方が いいのでしょうか?
|
| Re: ALS7062交換2 ノンノ - 2007/08/13(Mon) 11:37 No.1013 | |
|
|

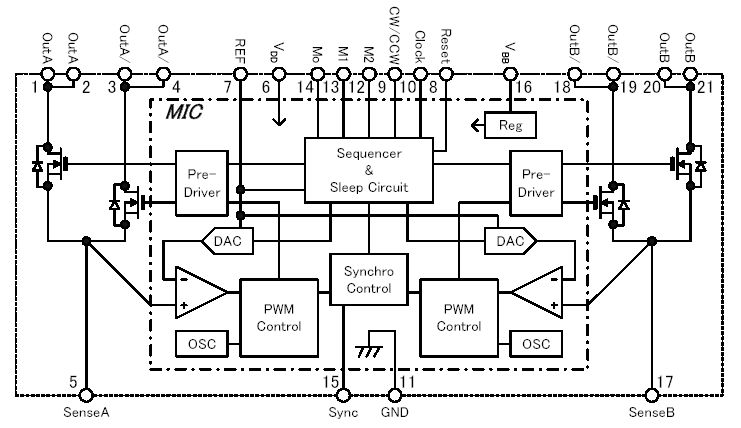

内部回路です。 アース側コモン 5,17 モーター側 1,3,19,21 です。 テスターはダイオード測定の方がオートレンジが無くて、電圧も高く計り易いようで、 基板には電源を入れず計ります。
IC−2個以上故障したらフォルムさんで修理してもらった方がよいと思います(コスト的にも)
|
| Re: ALS7062交換2 群馬の田舎者 - 2007/08/13(Mon) 12:45 No.1014 | |
|
|
ノンノさん、お世話様です。 やはり、修理に出した方が良さそうですね。 了解しました。しかし、これでは、基盤系が壊れた場合は、 スペアでもないとどうにもなりそうに無いですね。 やっぱり素人には電子基盤修理は難しいみたいです。 フォルムさん、夏休みだと思いますが、mailだけ出しておこうと思います。 AKIRASYSYTEMSさんが書いた図面をみると、74HC05が連結回路 なのと、8番ピンRSTに部分当たりが連結なので、ここに ノイズが入って跳ねているとすると、7062全滅の可能性も高いです。
|
| Re: ALS7062交換2 hirorin - 2007/08/13(Mon) 22:38 No.1015 | |
|
|
こんばんは RESET回路からという事は通常考えられません。 この回路は7062の電源リセット回路です。 MMさんの所でわからない場合結果的にこちらに戻って来ますが! 電源を不安定な回路でつなぐとトラブルの元ですよ
|
| Re: ALS7062交換2 ノンノ - 2007/08/14(Tue) 00:11 No.1016 | |
|
|
ICの性格上、リセット回路と言うことは考えられません。
一番は電源のインピーダンス特性 二番はモーターの漏洩リアクタンスその他と考えています。
技術資料からの抜粋です 「特にVDDラインのノイズに注意して下さい。 VDDラインのノイズが0.5V以上になると製品が誤動作する場合がありますので、GNDパターンの引き回しには十分に注意して下さい。 製品GND(11Pin)部からVDD系GND(S−GND)とVBB系GND(P−GND) を分けるとノイズ低減効果があります。
使用しないLogic入力端子(CW/CCW,M1,M2,Reset,Sync)は、必ずVDD又はGNDに接続して下さい。オープンで使用した場合には、製品が誤動作します。
Logic出力(Mo)端子を使用しない場合は、必ずオープンにして下さい。
アバランシェエネルギーの確認SLA7060M/MBシリーズにて採用している電流制御を用いると出力のMOSFETの耐圧を超えるサージ電圧(リンギングノイズ)が製品に印加される場合があります 本製品は、この過電圧を想定して十分なアバランシェ耐量を持つMOSFETを使用しています。
このため、通常はサージ電圧が発生しても問題無く使用することが出来ますが、モータのハーネスの引き回しが長い場合や定格電流ギリギリで使用される場合は、弊社の想定を超えたアバランシェエネルギーが製品に印加される事があります。 このため、実機評価の中で必ず製品に印加されるアバランシェエネルギーを確認して下さい。」 最後の項目はちょっと無理ですが・・電源ラインなどは分けられています。
|
| Re: ALS7062交換2 群馬の田舎者 - 2007/08/14(Tue) 01:36 No.1017 | |
|
|
こんばんわ。 プロの方が、説明を加えて下さったのですが、自分が言いたいことと、違う説明のような気がするので、ここで、文書を訂正させてください。 (書いていただける内容は私には勉強不足で分かりません) 「8番ピンRSTに部分当たりが連結なので、ここにノイズが入って」と書いたのは、どちらかというと、どこかの回路とのショートだと書いたほうがよかったと思います。 今回の一連のミスは殆どが私の接触によるショートが原因 だと思います。電源は確かに不安定なものを使用していましたが、破損前は安定していました。 電源ラインのどこかと接触して、ICが跳ねたのだと思うのですが、異常が起きてから、ICを交換し、電圧を下げて起動して、 その他の回路もやられてしまったので、つながっている回路 からショートを起こし、流れて来たのではと単純に考えていました。 その後の説明には、そんな簡単ではなさそうなので、今後はもっと勉強してから慎重に書き込みたいと思います。 自分は少ないお小遣いで何とかやっているので、一発の破損が 非常に痛い状況です。電気の場合はそんな簡単にいかないし、聞ける場所もここしかなかったので、掲示板で色々聞かさせていただきましたが、もう少し勉強してから書き込みたいと思います。
|
| Re: ALS7062交換2 hirorin - 2007/08/14(Tue) 20:01 No.1026 | |
|
|
こんばんわ resetのラインに異常電圧を加えてしまったということですか? その場合は全滅も有り得ますね!
|
|
