電装に関しての質問が在ります。 投稿者:群馬の田舎者 投稿日:2007/07/30(Mon) 10:26 No.942 | |
|
皆さん、お世話様です。 最近、やっと実加工が出来るようになり、 今は木材でネーム加工トライ中ですが、 摺動抵抗があって、脱調などに悩んでいます。これだと鉄は難しい・・。
@x1に秋月の大モータをつけ、手で回るくらいにし、 2時間くらい回して基盤の温度(ヒートシンク)が 触っても熱くないのですが、これは電流値が弱いので しょうか?現在は12V1〜3A直結で24Vを作りそれを並列に3列 して電流を稼いでいますが、キルヒホッフの法則だと、 直列は全て同じ電流で並列はI=I1+I2・・・ですので、 12Vを直列にした部分に電流の低いアダプタがあると、 それにならっちゃう気がするのですが・・。 Az軸の部分の基盤が駄目なのでA軸4番目をZ軸として 起動していますが、サンケン7062の動作確認をする場合、 取り外しをして他のと差し替えれば、可能でしょうか?
分かる方がいらしたら、教えてください。
|
| Re: 電装に関しての質問が在りま... ノンノ - 2007/07/30(Mon) 19:53 No.943 | |
|
|
サンケンSLA7062Mの場合REF入力の電圧をセンシング抵抗で 割った値が1相コイルの電流です。 (他の所では計れません)
┌─┬─┬─── 12V 12V 12V │ │ │ 12V 12V 12V └─┴─┴─── この回路には電圧の不均等で逆流が起こったりするおそれがあり、 また、電源の内部損失で電圧逆転が起こると電源が気絶する場合があります。
┌─┬─┬──┬─ ⊥ ⊥ ⊥ ⊥ ▲ ▲ ▲ ▲ R R R │ 12V 12V 12V │ ├─┼─┼──┤ ⊥ ⊥ ⊥ ⊥ ▲ ▲ ▲ ▲ 12V 12V 12V │ └─┴─┴──┴─ 下の分は電圧の1番高い分が流れ低い分はさぼりますので 電流が3倍になるわけではありません。 上の分はRに0.1Ω位の抵抗を入れると電圧が少し違っても、 有る程度バランスして2.5倍以上有効に使えます。 (秋月SW4A電源参照)
> サンケン7062の動作確認をする場合、 > 取り外しをして他のと差し替えれば、可能でしょうか? 具体的な意味が良くわかりません。
|
| Re: 電装に関しての質問が在りま... ノンノ - 2007/07/30(Mon) 20:26 No.944 | |
|
|
不良になったSLA7062Mはモーターを接続しないとほとんどは(90%)電流を消費しないので取り除かなくても別の回路で試験が出来るはずです。

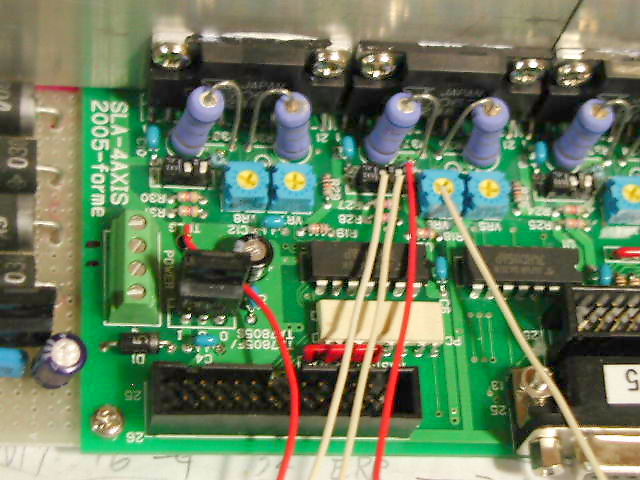

モーター電流の調整は4回路それぞれ似た配置です。 赤の部分のテストピン電圧で計ります。 抵抗が0.68Ωの時1.36Vで2Aになります。 502と書いたボリュームVR2,4,6,8が5kΩで電流調整です。 103と書いたボリュームVR1,3,5,7が10kΩで低減調整で、 一杯右回しで低減動作時75%の低下になります。
標準的な2相モーターは200パルス1回転が多いのですが、 SWの設定によって次になります。 1 2 ↓でLです H H 1/2 400パルス 1回転 H L 1/4 800パルス 1回転 L H 1/8 1600パルス1回転 L L 1/16 3200パルス1回転
|
| Re: 電装に関しての質問が在りま... 群馬の田舎者 - 2007/07/30(Mon) 22:10 No.945 | |
|
|
ノンノさん、毎度ありがとうございます。 一応電源は逆起電力でレギュレータを壊したことがあるので、 電源用ダイオード噛ませておりますが、ここは発熱がすごいです。 なるほど、抵抗を入れてバランスを付けるのですね。 ちょっと勉強して回路組んでみます。(いきなりやると失敗すると思う)抵抗は0.1Ωが持ち合わせないですが、これは 低いに越したこと無いですよね。
サンケンの件はz軸部分(3番目)ICか回路が死んで いるみたいなので、テストして見たいと思っていました。 記述された内容で見てみます。
重複は避けるよう心がけますが、 また、分からなかったらよろしくお願いいたします。
|
| Re: 電装に関しての質問が在りま... ノンノ - 2007/07/30(Mon) 23:20 No.946 | |
|
| Re: 電装に関しての質問が在りま... NK - 2007/07/31(Tue) 00:08 No.948 | |
|
|
みなさん、今晩は。NKです。 >抵抗は0.1Ωが持ち合わせないですが、これは 低いに越したこと無いですよね。
電源の並列は、やめた方がよいと思いますが。特に、電源の立ち上がり、立下りが不均衡だったりすると、思いもよらぬ結果(たとえば電源が発振してICを壊す、保護回路がはたらくなど)になると思います。最初の文書から察するに、異種の電源を混在させているのではないでしょうか?特性が異なる電源間では、問題が大きいと思います。今はたまたま大丈夫でも。
0.1Ωも、微妙な値です。たとえば、2つの電源で0.1V違っていたときに、0.1Ωの抵抗でバランスを取るとすると、オームの法則により、 0.1V/0.1Ω=1A
つまり、1A余計に流した電圧降下で、バランスがとれるようになります。抵抗をあまり小さくするとアダプタ間の不均衡がおおきくなりますし、大きくすると損失が大きくなります。
|
| Re: 電装に関しての質問が在りま... NK - 2007/07/31(Tue) 00:36 No.949 | |
|
|
今晩は。NKです。追加です。
「秋月の大モータをつけ」とありますが、秋月で売っていた、黒いモータのことでしょうか? このモータで24Vは、電圧が低い気がします。ダイオードをつけると、もっと下がります。
私の例のちょっと大きなCNCでは、40Vで使っています。おもったより、トルクがありました。 #Z軸が上がるかどうか心配でしたが、大丈夫でした。
以上、ご参考まで。
|
| Re: 電装に関しての質問が在りま... 群馬の田舎者 - 2007/07/31(Tue) 12:18 No.951 | |
|
|
ノンノさん、NKさん、お世話様です。 ご察しのとおり特性の違うアダプタを寄せ集めしています。 各、アダプタに整流ダイオードをかませ、万が一のときに 故障しないようにと考えていましたが、無理なようですね。 並列は前にレギュレータを壊したことがあるので問題ありとも認識して います。次回、秋葉原に行くついでに変えていく予定です。 モータは通称、秋月モータです。プーリを外すの大変でした。 X1なのにz軸が上がらず困ってます。摺動面は型屋の知恵で ポリッシングしてますが、ネジが曲がっているようで抵抗は 減らず、辛い状況です。電源はそうすると例えば、 12V5Aの電源を3列直列くらいでまかなうか、 リスク有で同じ種類のアダプタ24vを並列+均衡化が必要と いうわけですね。 安定して加工するにはまだまだですね。
|
| 24Vの電源は1個の方が簡単 ノンノ - 2007/07/31(Tue) 12:34 No.952 | |
|
| Re: 電装に関しての質問が在りま... 群馬の田舎者 - 2007/07/31(Tue) 19:34 No.954 | |
|
|
ノンノさんありがとうございます。買いです。 現在、ロジック回路は6Vの低電流のアダプタで動作しているので そのまま別回路低電圧でやってます。 NKさんが40Vで使っているので、こいつを直列なんて すごいやばい発想なんでしょうね・・。
NKさん、図々しいですが、○巻きソフトはもう品切れですか? 他のサイトの人のを見て、ヨダレもんです。
|
| Re: 電装に関しての質問が在りま... NK - 2007/08/01(Wed) 00:12 No.957 | |
|
|
今晩は。NKです。 >○巻きソフトはもう品切れですか?
そんなことはないのですが。 使っていただけるなら、非常にうれしい限りです。
mmさんに、最新版を渡したっきり、しばらく手をつけていません。最新版は、ImageMagickという怪しげなライブラリがなくても、動くように、修正したのですが。
いま、ソースを漁ってみたのですが、見つかりませんでした。C#版の竜巻ソフトを作りかけていて、その途中のソースは見つけたのですが。もうしばらく、お待ちください。
|
| Re: 電装に関しての質問が在りま... 群馬の田舎者 - 2007/08/01(Wed) 08:45 No.960 | |
|
|
NKさん、ノンノさんお世話様です。 それと、長レスで皆さんすみません。 えー、ノンノさんに注意されておきながら、昨日の真夜中にいろいろやっていたところ、y軸モータの配線が被覆が取れ、 ショートし、2番目のサンケンICが煙を吹きご愁傷様のようです。言われていながら、見過ごすのは非常に悔しいですが、こういうことは多いんですよね・・・。 一応、x軸でバリオームを絞り、5.5V1.3Aのモータがあり接続したところ、反転してそうな反応はあるので、そのほかの軸と ロジックは生きてそうです。ただし、ホールディングの際に ブルンブルンと唸り、ノイズがありそうです。ホールディング電力でy軸が煙るのでこれ以上調べられません。基盤損傷ないです。2番目のサンケン7062の部分の煙のみで周辺の損傷もないです。
抜いて調査、交換をしようと思うのですが、何か注意点があったら教えてください。
NKさん、渦巻きソフト、待ちます。よろしくお願いします。
|
| Re: 電装に関しての質問が在りま... ノンノ - 2007/08/01(Wed) 12:24 No.961 | |
|
|
パワーICの判断、交換となりますが(判定は後記) 交換は放熱板を外し細くて良く切れるニッパーで中間位を プチプチと全部切って離してから基板の際でもう一度切り、 裏から低融点半田(鉛半田)を付けて 元の半田を薄めながら溶かしソルダプルトで吸い取ります。
とれなかった分は鏝先で無理に突つかず、 (パターンの穴が狭まったりパターンが離れます) ソルダーウイックで余分の半田を吸い取るのも方法です、 (この場合は冷えてから爪楊枝でつついたり、 半田が付いていない熱い鏝で軽く表から押すととれやすい) http://proxy.f2.ymdb.yahoofs.jp/users/776c5010/bc/dbbd/__hr_/c6cd.jpg?bcsFJIHBV6BSPyby 上記のように鏝先を曲げると使いやすいです。
次に判定法ですが + - テスター抵抗 下記の方向で計って高抵抗になること。 1-5,3-5,19-17,21-17 逆も試して低抵抗になるか? A-SA,/A-SA,/B-SB,B-SB ここはパワーFETと逆ダイオードになります。
1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21 A,A,/A,/A,SA,VD,RF,RT,DR,CK,GD,M2,M1,MO,SY,VM,SB,/B,/B,B,B
> ホールディングの際にブルンブルンと唸り、 シンクしない状態ではABの相が個別にPWMを行うので 特にトルクがかかった状態では、うなりのような状態に成るのは正常です。
> NKさんが40Vで使っているので、こいつを直列なんて 36Vや48V(ボリュームを下げて44V以下にする必要があります) http://akizukidenshi.com/catalog/items2.php?q=%22M-01728%22&s=score&p=1&r=1&page= の電源もありますので探してみられてはいかがですか? 3端子の最大電圧を超える場合は各種の対策が必要です。 http://page2.auctions.yahoo.co.jp/jp/auction/b80084191 ちょっと小さいですね。
小生は36Vを使っています。 24Vトランゾーブ6AK24は秋月では売り切れているようです。
|
| Re: 電装に関しての質問が在りま... NK - 2007/08/01(Wed) 21:12 No.962 | |
|
|
みなさん、今晩は。NKです。
>NKさん、渦巻きソフト、待ちます。よろしくお願いします。 私のHPに、載せておきました。 http://www.geocities.jp/nknk290854/index.html
「竜巻きソフトのダウンロード」のリンクからダウンロードして下さい。テストを十分していないので、自己責任でどうぞ。 このバージョンは、ImageMagickというライブラリを使っておらず、.NetFrameworkがインストールしてあれば、動くはずです。
あと、私は48Vの電源を、電圧を下げて、ダイオードを直列に入れて、40Vぐらいで使っています。正確には、専用の基板を作っているので、もうちょっと変な使い方で、IC個別に電源を供給しています。48V10Aの電源とかは、高いので。
|
|
