皆さんこんばんは、６mmスピンドルへの変更も無事成功し、ブラシレスモーター部品も全て揃って電源を入れてmach1、mach2ともスピンドル回転のボタンを押してみましたが、全く反応無しです、アンプはcreationsのThunderbird18、モーターはwaypoint2213-1210を使用し、電源は12V5AのACアダプターを使用しています、モーターにアンプから出ている黒、白、赤の配線を適当に繋ぎコントローラー側にはフォルムさんでお試しで販売されている基盤を繋ぎ、2005-forme基盤のSPIN-A-P1とSPIN-B-P1に繋いでいます、mach2で[Spindle CW F5]ボタンを押すと基盤にはDC4Vの電圧がかかってくるようです、モーター、アンプは電源を入れると「ピロピロ、ピッピッピッ」と音がして以後８秒間隔くらいで「ピッ」と音がするだけでmachのスピンドルボタンを押しても反応はありません。電源がダメなのでしょうか？それともmachの設定？若しくは配線にまだ機器や基盤が不足しているのでしょうか？

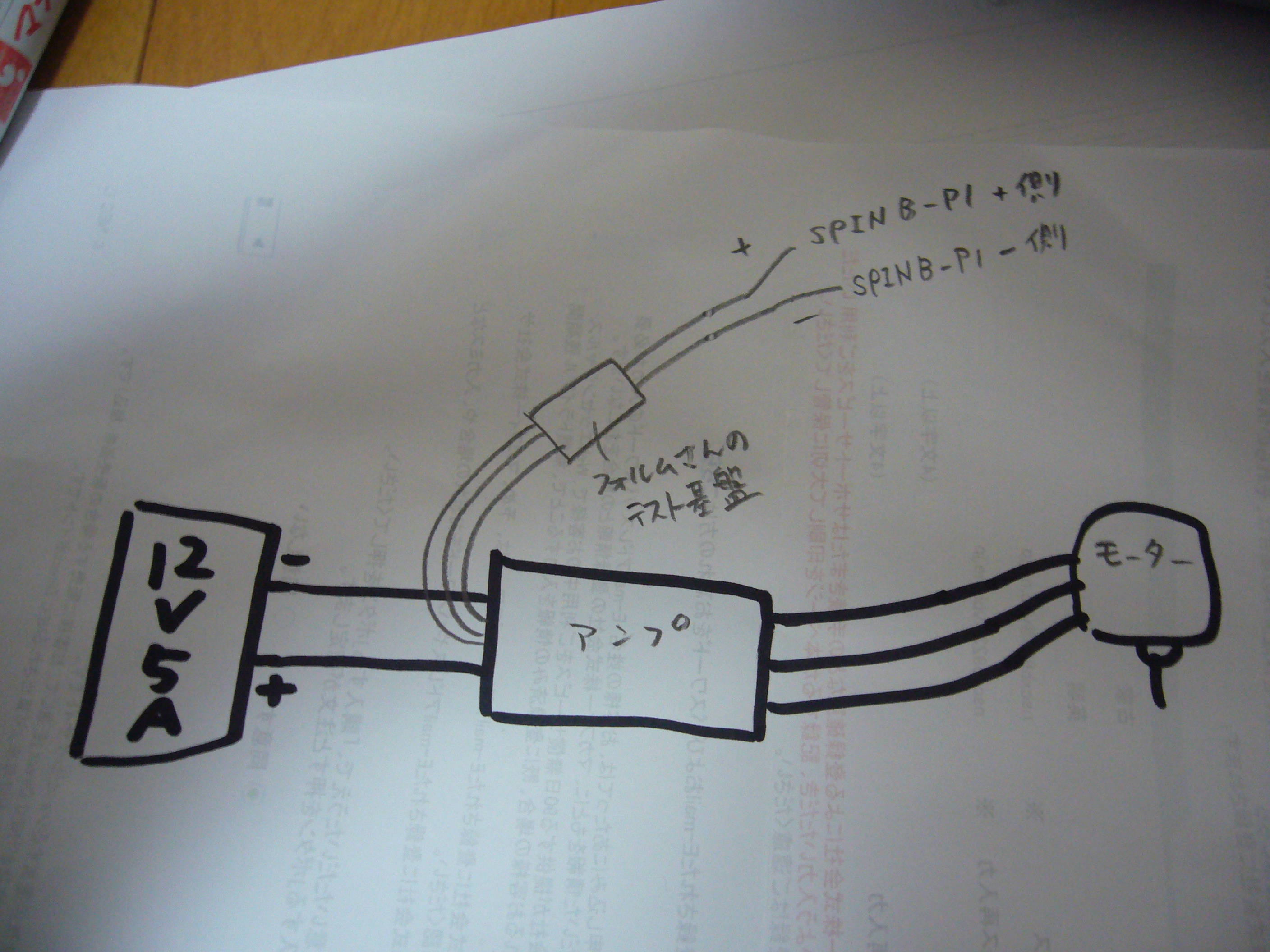

先ほどの投稿で2005-forme基盤への接続は+、-ともSPIN-B-P1の方でした..。私の今の配線の略図を手書きで貼り付けました（電気関係に弱いのでお恥ずかしいですが..）間違い等ございましたらどうかご教授くださいませ。

皆様こんにちは

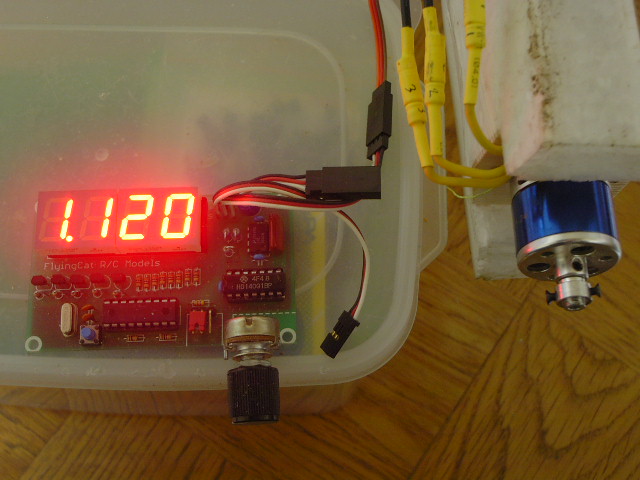

普段ＲＣの調整に使っている、サーボコントローラーに表示機能の有るのが有りますので、紹介させていただきます。
表示の数値はサーボを動かすパルス信号値（最小0.89〜最大2.08ms）です。
数値で表示されるので便利です。

http://cart1.fc2.com/cart/flyingcattokyo/?ca=2&fcs07=7416e136a4ad3af4eb56c10c5c03aff2

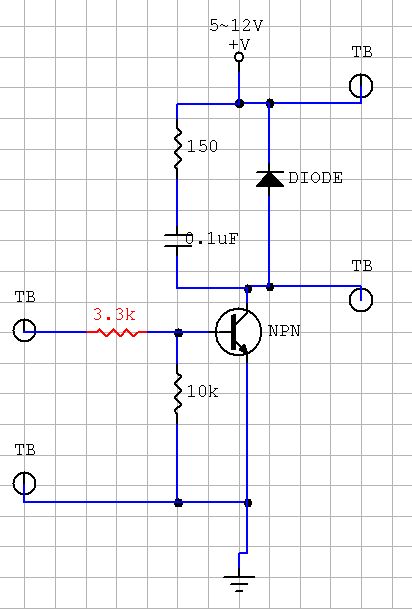

こんな回路でしょうか？
出力保護は
抵抗コンデンサーかダイオードのうち１つを使って下さい。
左が入力で右がリレーのコイル行きです。
他に１個で全部は入ったデジトラと言うのもあります
（出力保護は入っていません）

みなさん、おはようございます。
アルミ切削の練習をしています。

みなさんはアルミ切削の際に、切削油をどうしていますか？
私は、今まで100円ショップのスプレーでかけていました。でも、周りに垂れて、定期的に継ぎ足さなくてはならず、また両面テープがはげたり、汚れたりして、大変でした。

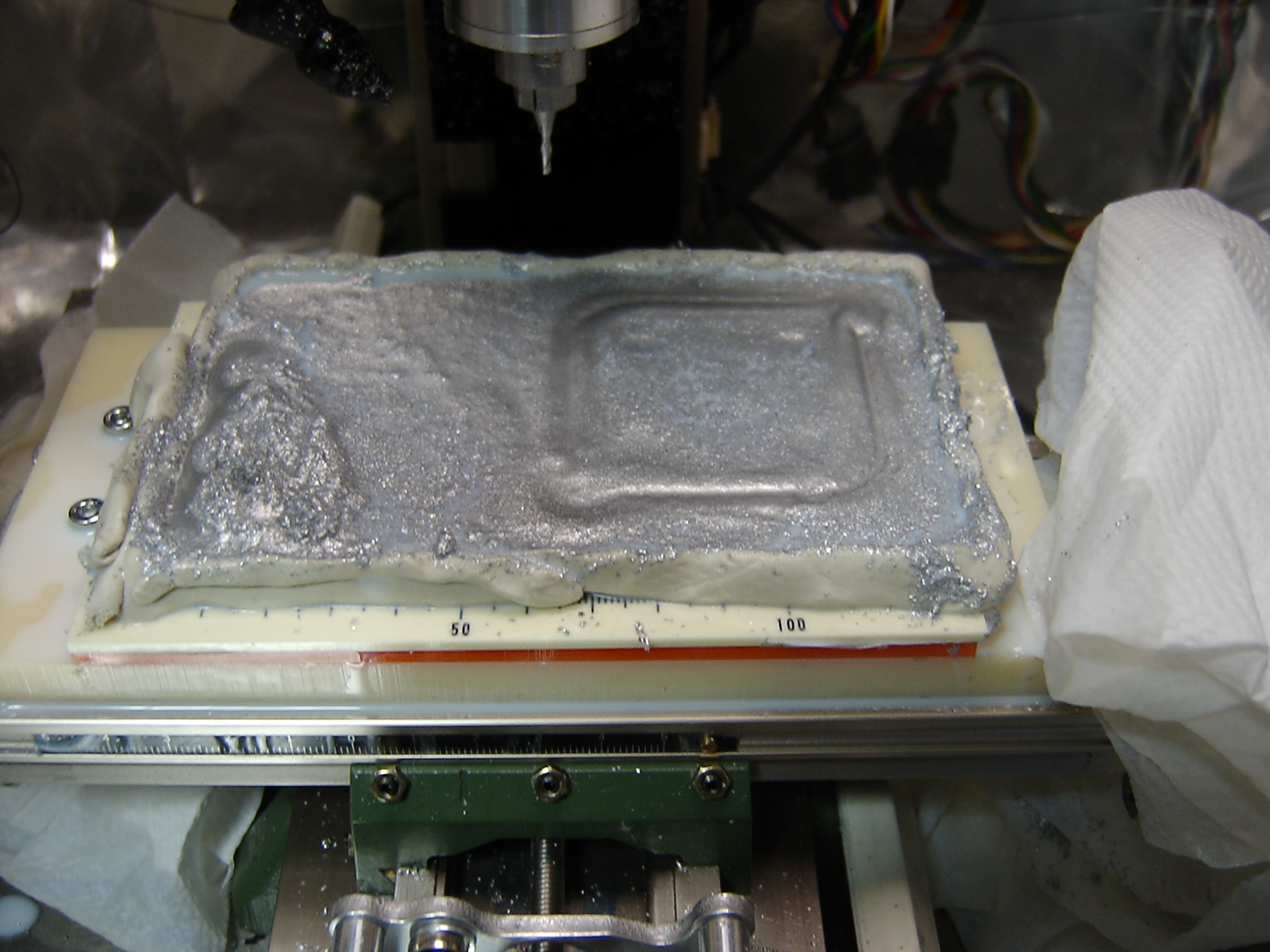

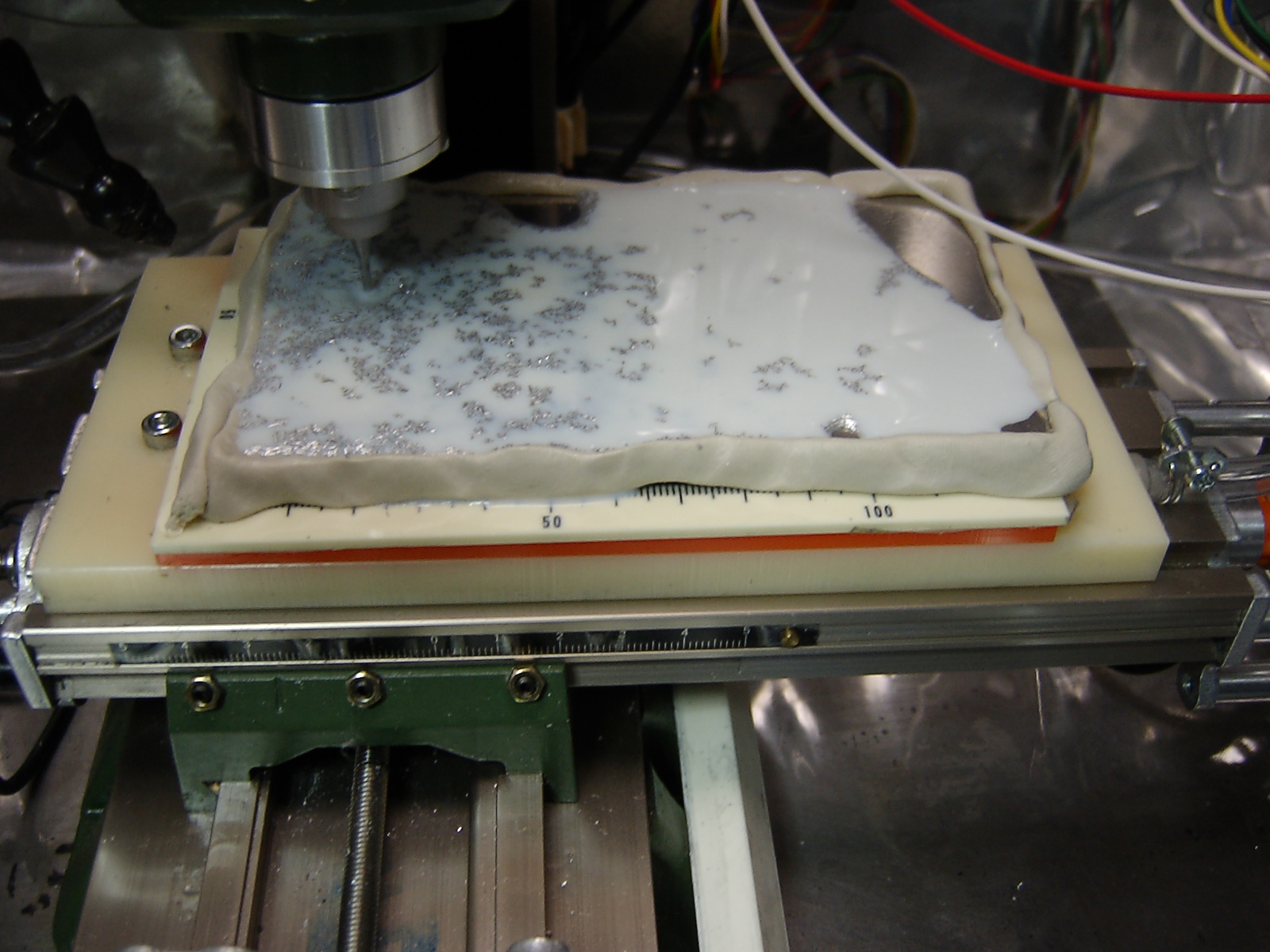

そこで、今回は、エアコンのダクトの隙間をふさぐに使う、防水パテを使って回りを囲い、プールにしてみました。とりあえずは、いい感じです。ただ、切子がどうなるかが、心配ですが。

切削中なので、切削が終わったら、また報告します。

みなさん、こんにちは、NKです。

失敗でした。最初はいい感じだったのですが。
土手が低すぎたのもありますが、やはりどこからか漏れてしまうようです。
よく考えると、抜いてしまえば、もれてしまうので、あまり意味がないですね。

加工自体は、成功しました。

みなさん、今晩は、NKです。

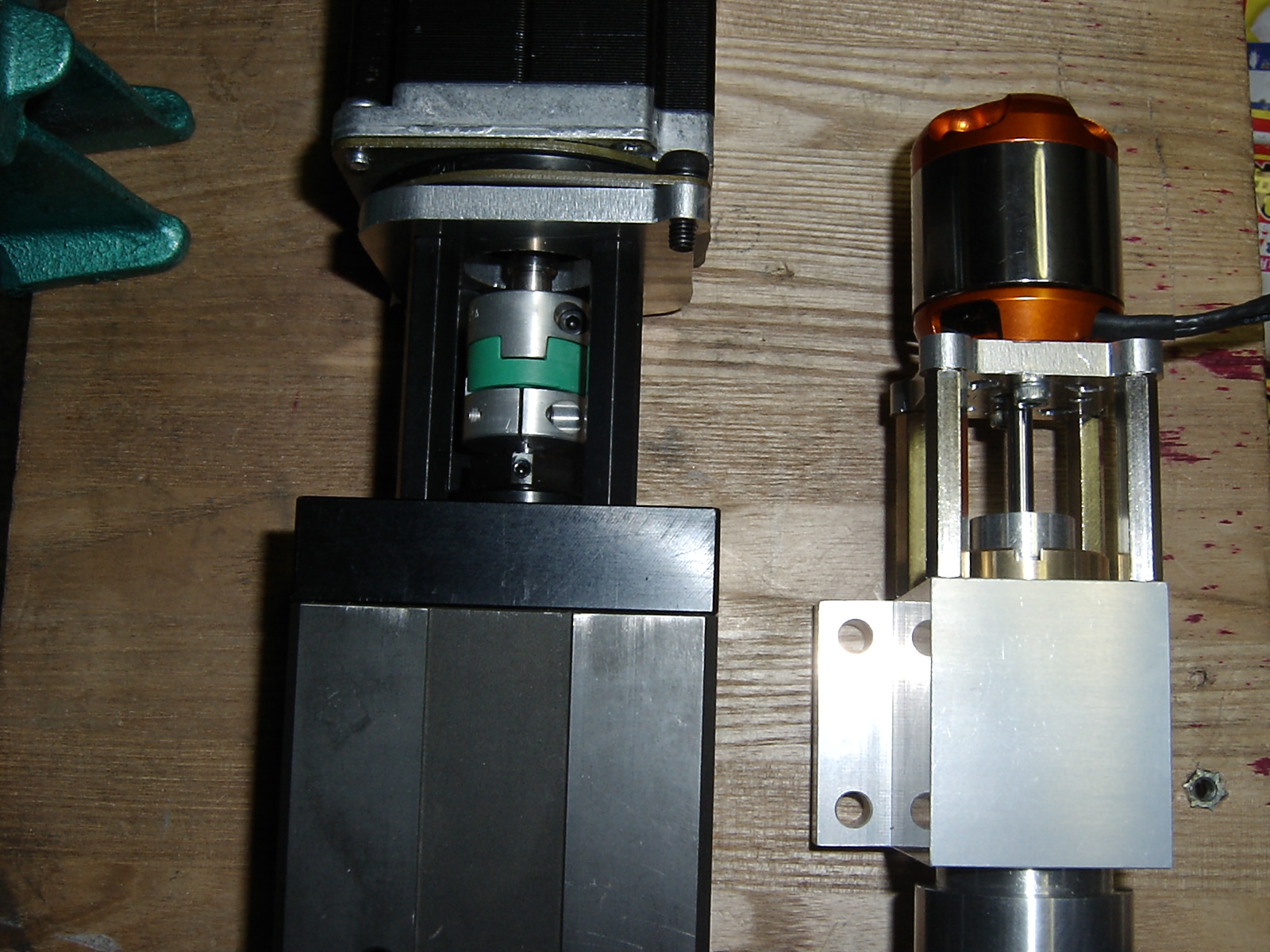

加工したのは、モータのブラケットです。
こんな、感じになりました。

皆さんご協力有難うございます。

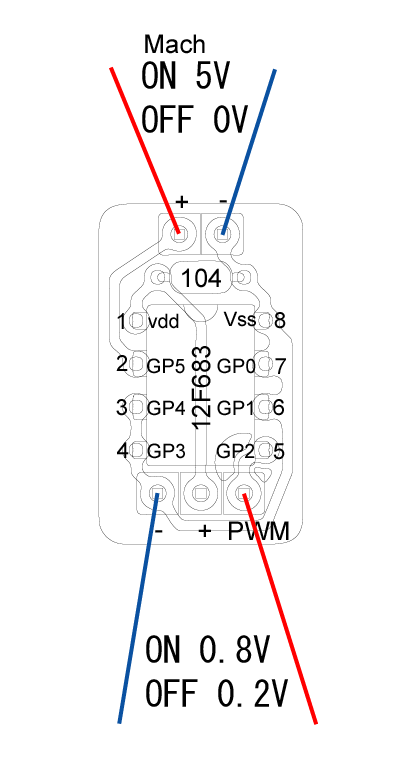

ブラシレスアンプ接続部品はアナログテスターで添付のような電圧くらいになれば正常に働いています。
MachからはPWMを出していません。
SSR接続と同じ接続方法です。
パルス幅を測定しようと思いオシロを繋いで見たのですが使い方も良く解らず幅が変化している事くらいしか確認できませんでした。
私も回らないアンプを1個持っているので回るように挑戦したいと思っています。
接続部品の変更はもう少しようすを見てみます。

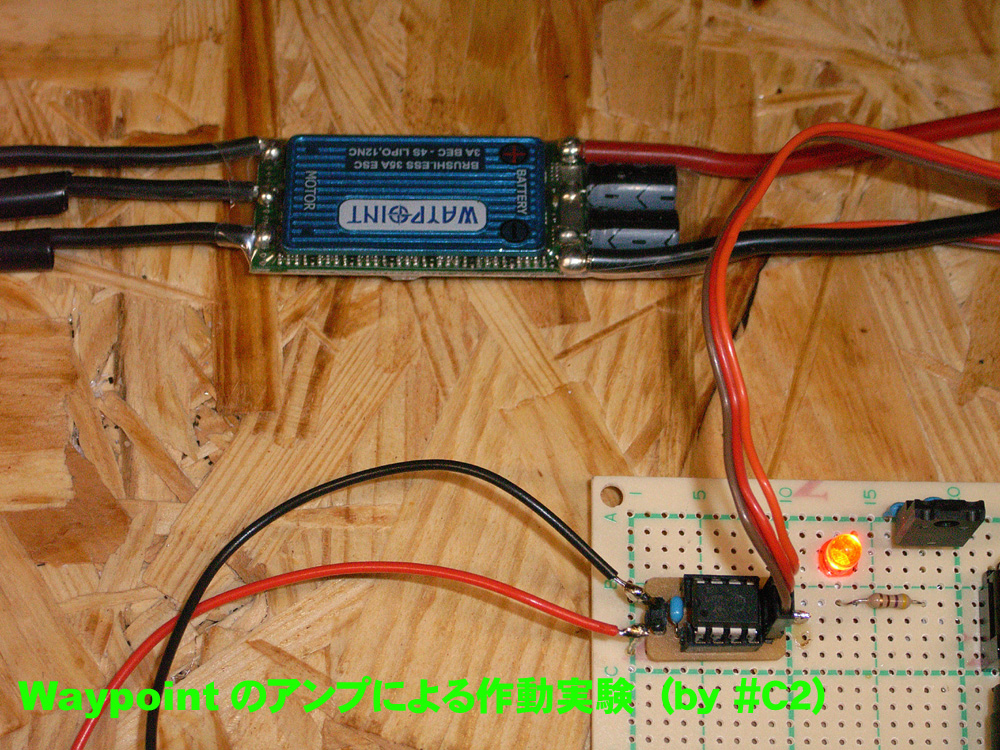

mmさん、成功です。予想通りうまく回りました。部品（Ｃ２）どうもありがとうございました。アンプはmotorと同じwaypoint社のものです。宙ぶらりん等で、不安定な動作を回避するために、ショート時に作動するようにされたのかと思います。モーターはＯＮ／ＯＦＦに併せてバッチリ作動してくれました。

必要があればリレーを介してＯＮ／ＯＦＦしようかと思います。ちなみに、アンプに電源をつないだ時の５Ｖ供給のタイミング問題の不安定性をさけるために、今回の実験では別電源にて５Ｖを作り、これをＰＩＣに印加しました。

範囲設定は、まず、ショートさせた状態（いわゆるフルスロットル状態）で、アンプの電源を入れます。ＬＥＤ点滅、ピーとなりますのでショートをやめます（スロットルを下げた状態）。ピーとなって、エラーになることなく、無音状態になります。また、ショートさせますとモーターが回り出します。

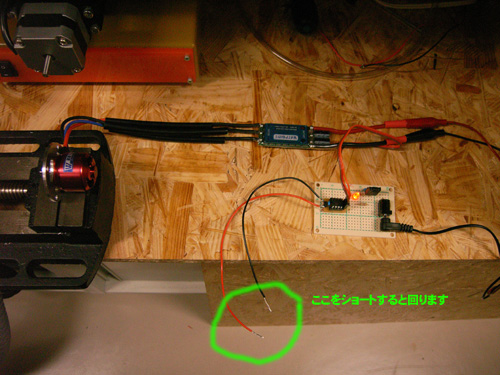

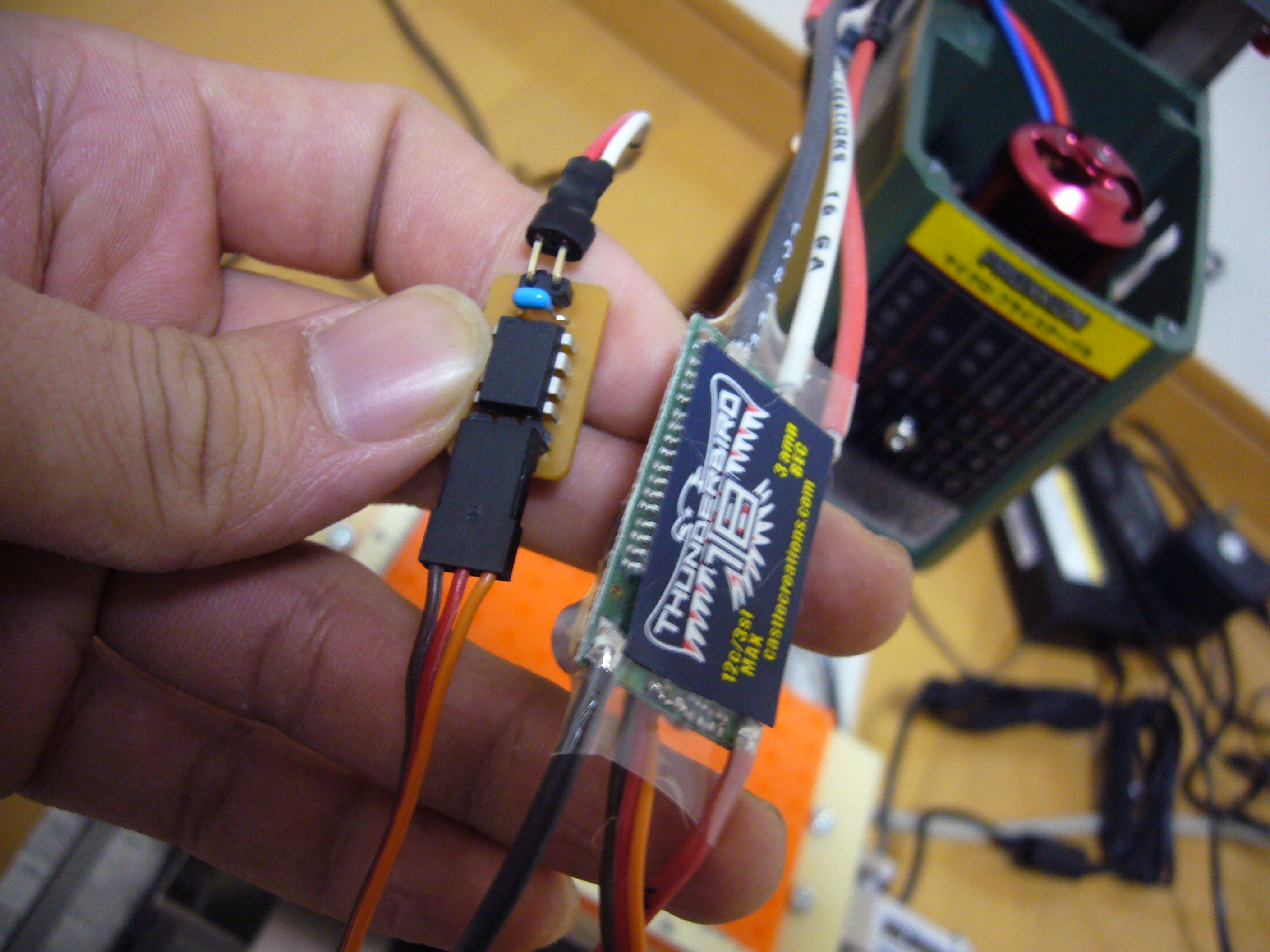

補足写真です。

皆さんこんばんは。現在フォルムさんで購入したバキュームテーブルとポンプを組み合わせてアクリル板を切削しています。3mmの一枚刃だと問題ないのですが、3mmのエンドミルを使うと材料が外れてしまいます。両面テープを貼るともちろん大丈夫です。便利さを考えてバキュームテーブルを使用したいのでポンプを強力なタイプに変更したいのですが皆さんはどのようなポンプをお使いですか？よろしくお願いします。

みなさんこんにちは。４日悩んでます！何方かお助けをお願いします。

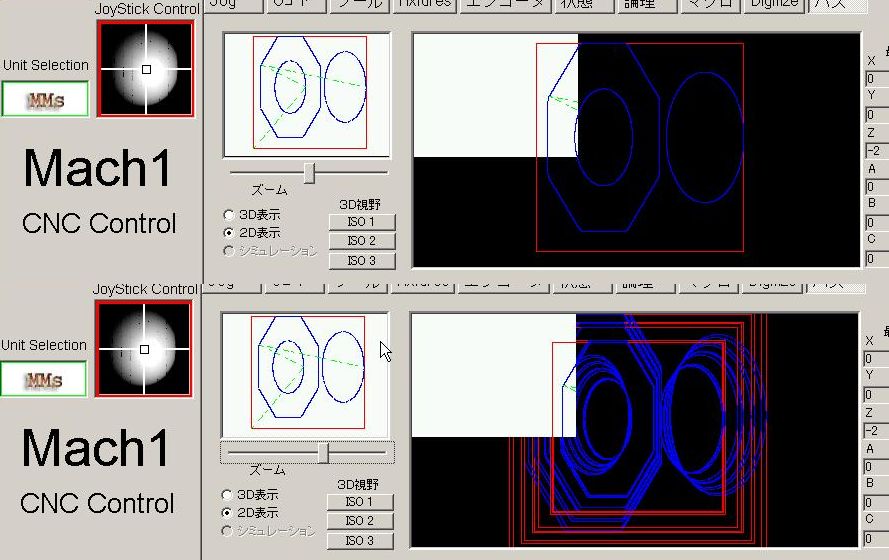

画像はMach1に例のｍｍさんの試験用GコードをLoadした画面です。
上はLoadした直後、下はズームで少し動かした画像です。

本来正常な画面は全体に白になるはずですが、
お分かりと思いますが一部だけが白く、黒く表示されてる画像部分がリフレッシュしてないような状態です。
但し白い部分はリフレッシュしてるようです。
この画面のVRAMがどのようになってるのか判りませんが、Mach１を終了するまでリフレッシュをしないので蜘蛛の巣状態になって全く判らなくなります。

マシンはFMV６７６６CL7でPC100を１２８M積んでます。OSは２Kです。
１号機と全く同じ品番のマシンを使ってるのですが何故か今回のマシンは上記のようになります。


２台を比較する為にOSソフトのバージョンも全く同じにしてます。もちろんMach１も同じです。
どう見てもメモリーの相性のような気がしますので入れ替えて見たけれど全く同じ状態です。
他のメモリーも片面や両面とも色々有るだけ取り替えて見ましたが駄目でした。
考えられそうな事（HDD、CPU交換）を色々とやってみましたがどうしても判りません。
しかしこのマシン運用は今の所は何故か巧く動いているようです。
当然、PCが不良である事は判っていますが何しろ金欠、このマシンも戴きものです。

以前にも別なASUSのマシンでも全く同じ事が起こりましたが未解決のままです。
”Mach1 test complete”とはMachは表示してます。

BBSをお借りして申し訳ありませんが、Mach１とマシンの相性で何か経験された方とか解決方法がお分かりの方、ご教授よろしくお願いします。

Mach2、3はまだテストしてません。諦める以外ないか・・・・

ｍｍさん、おはようございます。
朝から快適ですv(=∩_∩=)

詳細は判りませんが一段下げる事で見事に解決しました。
今までモヤモヤしてた事が晴れ、ありがとうございます。
