ブラシレスモーターについてです...　投稿者：ノンノ 投稿日：2007/07/01(Sun) 13:38 No.868

サンケンに３相ステッピングドライバーがあります。
これを使えばドライブできるかもしれません。
http://www.sanken-ele.co.jp/prod/semicon/pdf/sla7611mj.pdf
30Ｖ／3Ａ定格、Full/Half Step対応に成っていて
最大応答周波数　１００ＫHz（ものすごく早い）
定電流駆動ですから低速でも電流が流れない換わり
トルクもあまり出ません。

追加
定電流回路でドライブしますと定トルクモーターのような特性になります。（有る回転数までは定トルクそれ以上は暫時減）
ＩＣの規格内に入れば一度試してみたいと思っておりますが
小生の持っているのは１００，２００ｖ定格ですので、外部に補強ドライブが要りそうです。

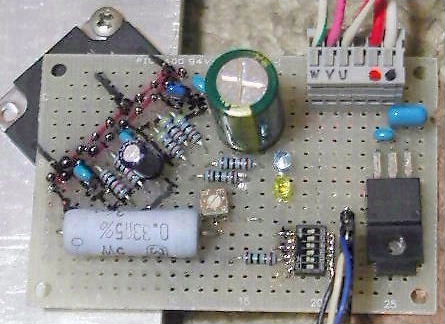

三相ステッピングモーター用ＩＣ...　ノンノ - 2007/07/14(Sat) 14:14 No.916

ＳＬＡ７６１１Ｍ　3相ステッピングモータ駆動用ＩＣ　
30V3A（フル3パルス／ハーフ6パルス　１巡）を使って
三菱HC-KFS13（AC105V-0.7A-3000RPM-8P）を駆動してみました。
ハーフ8極6パルスですと8*6=48ステップ
実際にパルスを入れて48ステップ625mm/minでは脱調せずに回転しました。
（625RPM）

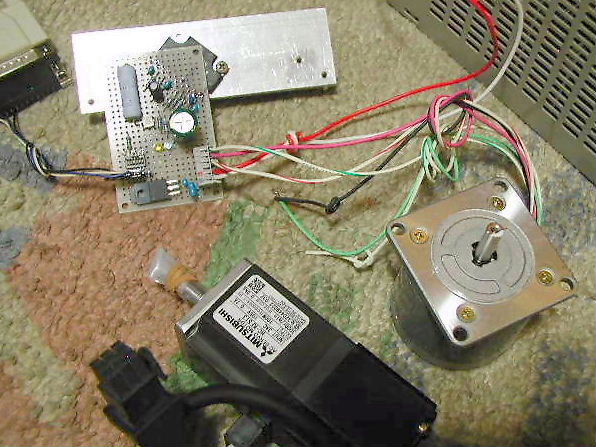

三相ステッピングモーター用ＩＣ...　ノンノ - 2007/07/14(Sat) 14:15 No.917

ＩＣの使用電源電圧は24VですからAC電圧に換算しますと約17Vです。
（矩形波として効率を加味しますと21.9V位です）
電圧から換算すると逆起電圧　対　回転数は3000*17/105=485（RPM）です。
（3000*21.9/105=625となり大体合います）
この結果から、大体のところ回せています。
（もっと低電圧のモーターか、高電圧のドライバーを用意すると目的が達せられそうです）

他には２相モーターをスコット結線にして回してみました。
Ａ─㎜㎜┬㎜㎜─／Ａ
：□□ＣＯＭＡ
Ｂ─㎜㎜┬㎜㎜─／Ｂ
：□□ＣＯＭＢ
：□□□↓
Ｕ─㎜㎜┬㎜㎜─Ｖ
：□□□│
：□□□└㎜㎜┬㎜㎜─Ｗ
：□□□□□□ＮＣ
200ステップですから極数は100極で、100*6=600
600ステップ370mm/minでは脱調せずに回転しました。
これは（巻き線分布が有っていないので）少し遅いようです。

Re: ブラシレスモーターについて...　ノンノ - 2007/07/25(Wed) 19:02 No.933

ブラシレスモーターすなわちＰＭモーターやＡＣサーボを回すことが出来るインバーターが出始めました。
ＳＥＣさんでも扱われて居られる様ですが、オークションで東芝の分を入手しました。
マニュアルを読んでみるとＰＭモーターは載っているのですが、
「適用するモーターは営業にご連絡下さい。」となっていまして、
はっきりは書いてありませんでした。
実際には手探りの部分があるようで、こちらの責任と言うことで販売店向けのマニュアルを入手してみます。

CADソフト　投稿者：リン投稿日：2007/06/26(Tue) 23:01 No.845

みなさん　こんばんは
今回、CADソフトについておたずねしたいのですが、
皆さんはどんなCADつかわれているのでしょうか？

よいものがあれば是非おしえてください。
またフリーソフトなども。

Re: CADソフト　NK - 2007/06/27(Wed) 00:01 No.846

今晩は、リンさん。NKです。
わたしは、NCTOOLさんの、「ＮＣエディター」を使っています。
http://nctool.jp/index.html
私は、シェアウェア版を使っていますが、フリー版もあります。
例の、大きいCNCや、刃物研磨機も、すべてNCエディター＋プロクソンで作りました。

使いやすさは、使う人の好みなどもあるのでなんともいえませんが、私は非常に満足しています。

Re: CADソフト　リン - 2007/06/30(Sat) 00:06 No.857

回答ありがとうございます。
ＮＣエディター　CADまで一緒になったものがあるんですね。
CNCフライス完成後には使わせてもらいたいと思います。
CNCには非常に便利に使えそうです。

今、３D　CADで電脳RAPIDなどを検討しています。
図面は花子で書いています^^;
やっぱりちゃんとしたCAD欲しいです^^

みなさん、CADもう少しレスあっていろんな種類、教えて頂けるかとおもいましたが、案外CADは気にしてないのかもしれませんね。

Re: CADソフト　NK - 2007/06/30(Sat) 06:39 No.858

リンさん。おはようございます。
＞みなさん、CADもう少しレスあっていろんな種類、教えて頂けるかとおもいましたが、案外CADは気にしてないのかもしれませんね。

というか、フリーで、使えるまともな3D CADが少ないのだと思います。2Dなら多少ありますが、まともなDXF出力できるものは、少ないです。私は、2DのCADで我慢していますが、やはりまともな３ＤのCADがほしいと思っています。さらに、CAMとなるとフリー(もしくは十分安い)CAMは、皆無です。

皆さん、仕事で使っているような、高価なCAD/CAMをお使いなのでしょう。

その点、NCエディターは、CAD/CAMとして最小限のことしかできませんが、低価格なりの十分な機能だと思っています。NCTOOLさんに、感謝です。高いCAD/CAMを使ったことがないので、知らないだけかもしれませんが。

無償3D CAD　AlibreDesignXpress　Ｍａｒｃｈ - 2007/06/30(Sat) 08:13 No.859

自分で試していない物を紹介して申し訳ないのですが…

無償3D CAD　AlibreDesignXpress
http://www.alibre.jp/download/index.htm

Re: CADソフト　丁稚 - 2007/07/03(Tue) 12:36 No.876

お久しぶりです、最近NCから遠ざかってました・・・＾＾；

CADソフトですが、２Dだと
　AR_CAD
　Anocad
　A9CAD
がお勧めです。
それぞれ一長一短があるので、
アッチコッチ変換しながら描いてます。

３Dは、
　AlibleDesign
がいいですよ。
複雑な形状のフィレットに難あり＋ちょっと重いですが、
フリーでこれだけ使えるのであれば文句なしです。

CAMは難しいですね～。
学校にいた時はVisualMillを使ってたんですが、
さすがにまだ個人では買えませんToT
色々模索中です。

取り急ぎなのでそれぞれのアドレスが無くてすいません。

Re: CADソフト　ノンノ - 2007/07/03(Tue) 13:21 No.877

キャドだけですと、検索「パソコンゲーム、輸入ソフト販売のニュートリノ」「グラフィックス・素材・CAD」に
「ターボキャド、ジェルケース英語版」が有ります。
日本語版の１／３～１０位（３ｋ～１２ｋ）で正規版が買えるようです。
小生はオートキャド１本できたので、操作になれていませんが、
これから入られた方ですと、すごく使いやすいそうです。

よく使えないのに「TurboCAD DELUXE V.11　マニュアル付き」を買ってしまいました。

Re: CADソフト　リン - 2007/07/13(Fri) 18:25 No.910

みなさん　レスありがとうございます。

ご紹介の　AlibleDesign　インストールしてみました。

例に沿って書いてみましたが、3Dはかなり難しいです^^;
また、２ＤCADに３Ｄが加わっているというワケでもないんですね。
だいぶ練習が必要のようです。

ノンノさんの
ターボキャド英語版　見てみました
これなら　￥６ｋあたりでホント気軽に買えますね^^

ただ、CADは機能より最初の使い始めと慣れが大事のようですので、英語版から始めるとキツイかもと思いました。
でも値段は気軽で魅力です。

　ターボキャドは、調べてみると日本語版でもだいぶ使いやすそうで候補にしました。

みなさんは、プロで図面に関わってる方が多いようですね。
私は今　花子で書いてますが、最初はとてもこんなの使えないと思いましたが、我慢して書いてるとだんだん慣れてきて^^　です。調べるといろんな機能が出てきて・・・絵を描くのにもCADから入って応用できる。
　花子は基礎的なので　CADに入る前の入門にいいかもと思います。

これからCADでもという人は、一太郎のオマケに試してみるのも良いかと。　
　
いろんなレスありがとうございました。とても参考になりました。

ブラシレスアンプセットの接続...　投稿者：YH 投稿日：2007/07/12(Thu) 18:33 No.908

mm様、引っ越しでお忙しいところ、度々恐れ入りますがブラシレスアンプセット（A-003）の接続資料がありましたらお知らせください。写真があるとありがたいのですが。

Re: ブラシレスアンプセットの...　mm - 2007/07/12(Thu) 21:15 No.909

こんばんはYHさん
http://www.forme-jp.net/cgi/shop_v512/photo/272_2.jpg
を参考にしてください。
Mach接続なしの場合P2をショートさせれば回ります。

お知らせ　投稿者：mm 投稿日：2007/07/10(Tue) 22:41 No.901

申し訳無いのですが引越しのためお買い物の発送が8月初旬に成ります。
よろしくお願いします。

マイクロフライス用6ｍｍスピン�...　投稿者：YH 投稿日：2007/07/09(Mon) 21:13 No.894

マイクロフライス用6ｍｍスピンドルを購入しましたが、具体的な交換方法、使用方法（特にコレットナット？の部分）が解りません。図または写真があるとよいいのですが。

Re: マイクロフライス用6ｍｍス�...　mm - 2007/07/09(Mon) 22:49 No.899

こんばんはYHさん
特に交換方法の情報は無いのですが
スピンドルの分解は丈夫のカバーをはずしモータを外します。
黒のカップリングの中心にねじが有るので外してください
ボンドのような物で埋まっている事も有ります。
下からのぞくとスナップリングが有るので2個の穴を先の細いラジオペンチか専用工具でつまみ取り外します。
木などで下から受けておいてスピンドル軸をしたに押すと下のベアリングが付いた状態で抜けます。
硬い場合は棒をあててたたいて抜いています。
上のベアリングは下から押し上げて上に抜きます。
あとは6ｍｍスピンドルの真鍮ナットを外し下から入れて真鍮ナットをラジオペンチ等で閉めてください。
ブラシレスモータの取り付けフランジは自作する必要が有ります。

Re: マイクロフライス用6ｍｍス�...　YH - 2007/07/10(Tue) 00:34 No.900

mm様。大変解り易い図とご説明、ありがとうございました。
