NKさん 皆さまいろいろと教えていただき、ありがとうございます。速度と運転パルス、マイクロステップの事など、少しずつ分ってきました。実機の必要トルクがどれくらいか、ばねばかりで測ってみます。望みどおりのモーターが、ギヤ減速機なしでありますように。CNCコントロール基板は、ドライバ内臓（各軸２A)になっている物しかまだ探せないのですが、モーター容量が２Aを越す場合はどうしたものでしょう。自作の基板？オーノーです。NKさん、教えていただいたwww.machsupport.comを覗いてきました。英語じゃないですか。希望のもてることはおぼろげに分りましたが。machはマッハでなくマックと読むようですね。今日は雨だと思っていたら晴れで、得をしました。

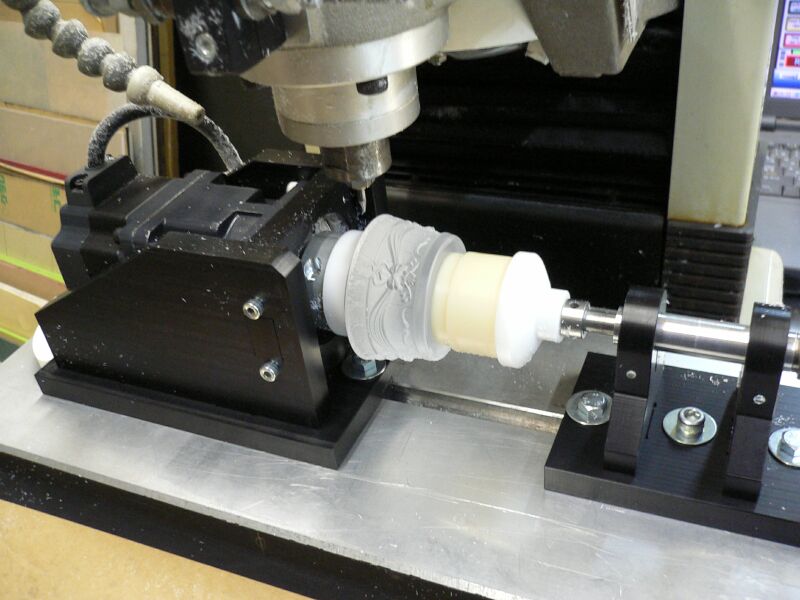

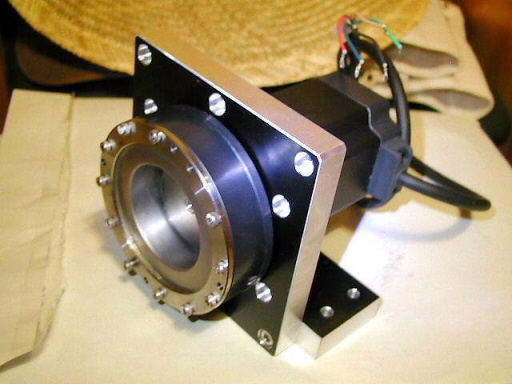

こんばんは仕事でA軸加工が必要になったので今回はPNCにハーモニックモータと木工旋盤の回転センタを付けました。CNCは何でも有りなんで便利ですね。
掃除したら

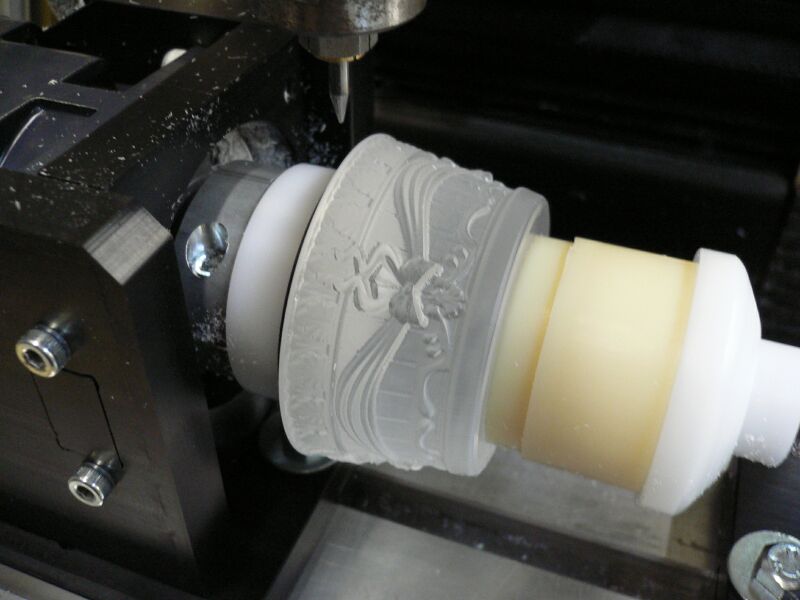

こんな物を加工しました。材料はアクリルの60φ30mmくらいの大きさです。

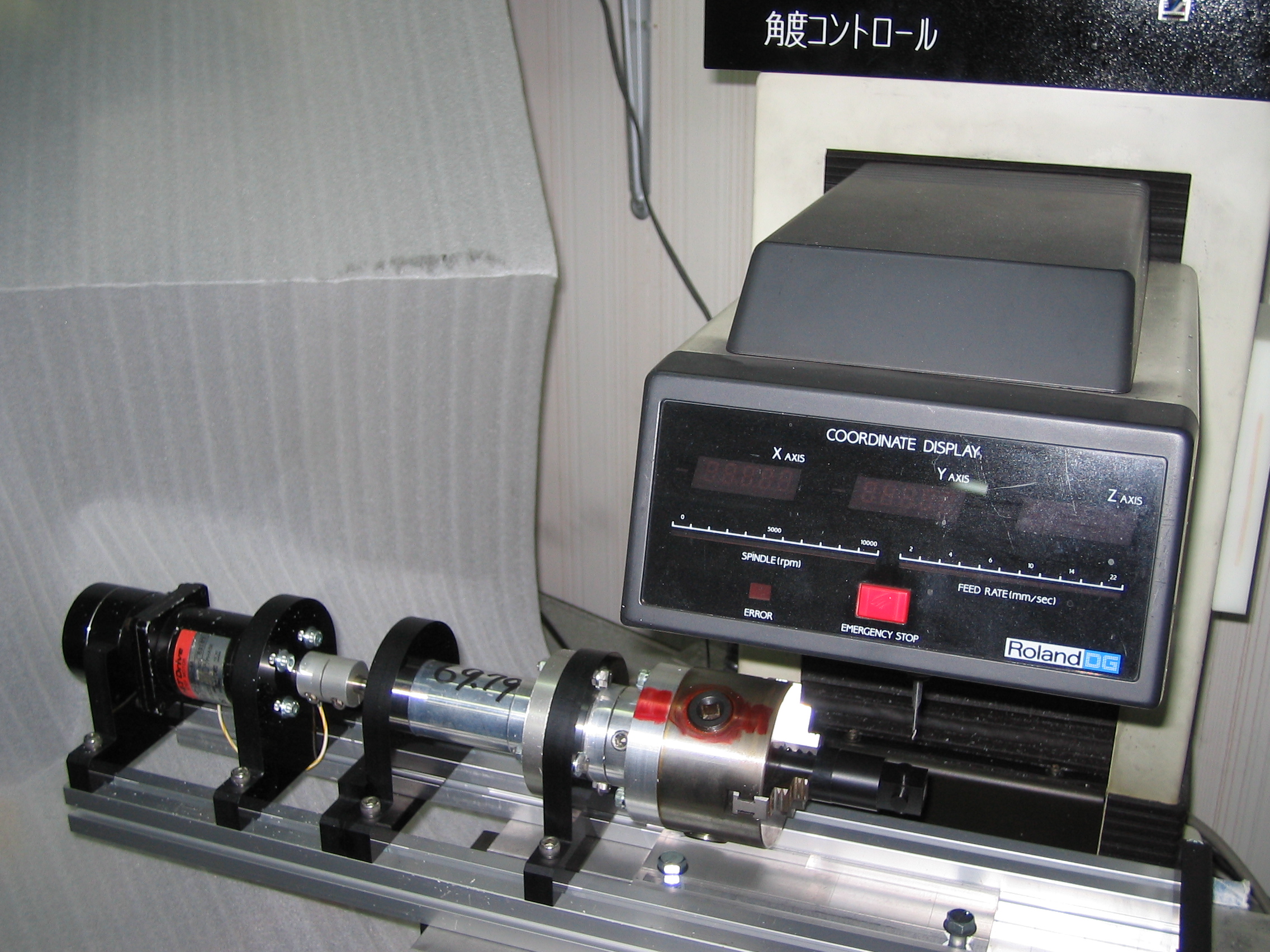

おはよう御座います いつも覗かせて頂いております 私もA軸加工用に有り合わせの部品で作って加工しております、これは2代目です 以前はウォームギアーでしたが バックラッシュが有り 又がたを無くすと抵抗が大きいのでモーターの発熱が大変でした 今回のは頭でっかちですので 現在計画中の3代目はすっきりした装置にしたいと思ってます ｍｍさんのは何をみても合理的に出来ていると感心しています
すごく精密に作られましたね。随分掛かったのでは無いかと・・さて、次にクロスローラーリングがありますが、この場合は厚み（前後受けスパン）方向が無くても直径方向が大きいのでガタ（遊び）はないでしょう。http://www.thk.com/jp/products/class/crossroller_r/index.htmlこれを用いた、ハーモニックハーモニックドライブシステムズ ハーモニックギヤ CS-32-100？http://www.originalmind.co.jp/junk24.htmlhttp://www.originalmind.co.jp/i.php?i=6902.jpgを使うともっとすっきり収まるかもしれません、貫通穴構造に出来ればもっと良いのですが。どちらでも同じと思いますが中古の時は基本的機能が満足できない場合があるので注意が必要です。（うちの場合８０％は修理が必要でした。）

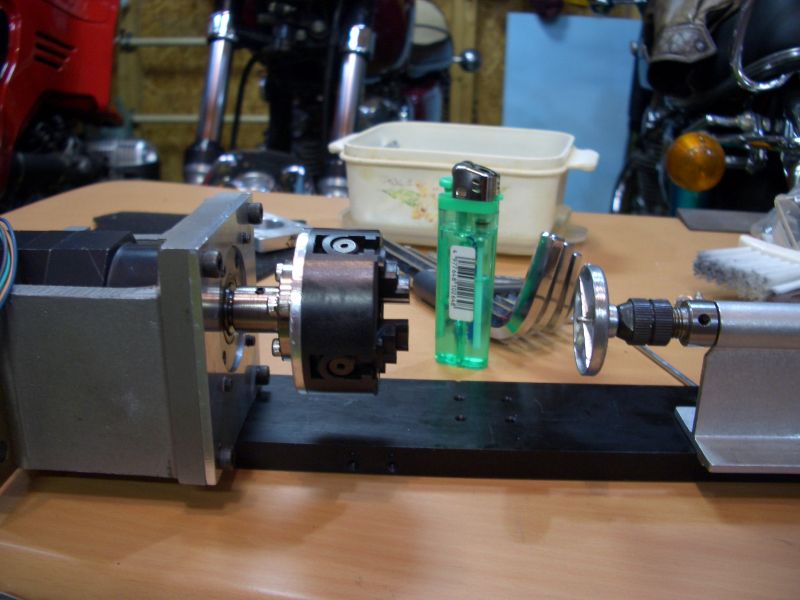

タイミングの悪い投稿でごめんなさい。mmさんのA軸加工を拝見して私もやって見たくなりました。以前買ってあった5相PM＋ハーモニックがあったので作り始め大体完成しました。モーター軸はシャフトフォルダでプレートを置いてプロクソンの49φの４爪を付けました。おもちゃレベルのチャックですが結構ガッチリ咥えてくれます。
皆さん、お世話になります。フォルムさんの修理以降、ちょっと間が空いてしまったのですが、何とか、レギュレータを自作できるようになり、電力の安定化も、そこそこ学び、ステッピングモータのピンアサインも調べ上げ（ジャンクも使うので最新の注意をしています）やっと基盤に火が入るところまで来たのですが・・。モータに待機電力はいくようになったのですがここから先に進めません。（バリオーム？を上げるとキューンと唸ってある所で無くなる。保持抵抗力は思った以上です）質問①ここで手で回すと、逆起電力でICやっちゃうものなのですか？②指令で動かそうとMACH2のMDI、JOGともに命令出せど、カウンタうごいても全くモータは回りません。設定は結構調べてセットしたつもりなのですが駄目です。一番懸念しているのが、もったいないので、パラレルのコードを切ってセントロニクスからD-SUBに端子を買ってきて付け替えたのですが、これが悪いのでしょうか？ストレートで作ってます。（PIN同じ位置で出入力します）それと、私のVAIO（これが最悪かも）はパラレルポートがなく、ボード増設です。OS的には拒否反応なく動いています。PINも2番から7番当たりまでロジック信号と思われる5V電圧は出ています。信号は確認してません。基盤も正常だとは思うのですが、電流調整で電圧を測ったところ、13V1.8A、モータ側24Vへ出力X軸のみ接続で.568Vですので、÷.68で0.8Aくらいは来ているようです。ここらが、限界と思い、書かせていただいたのですが、どなたか、アドバイスをいただけないでしょうか?やっぱり、基盤やっちゃったとなると泣きが入りますが、MACH2の設定ならまだなんとかなりそうなのでヒントください。

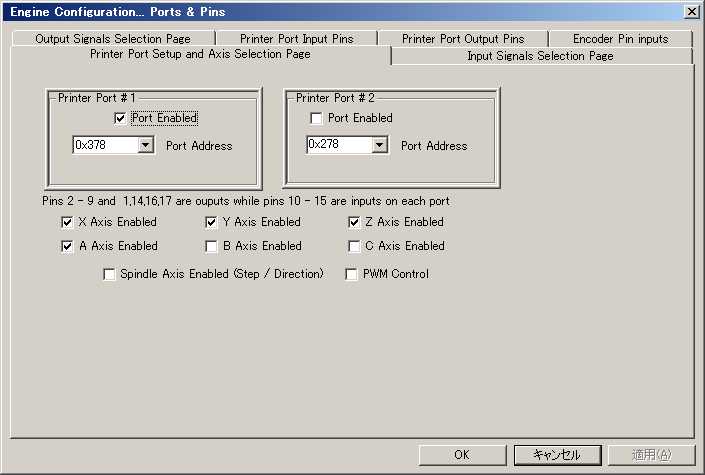

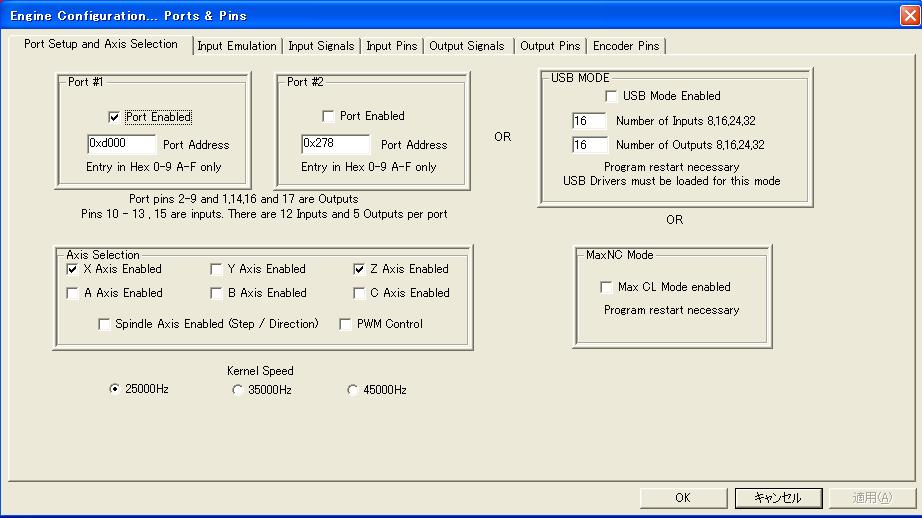

こんばんは群馬さんパラレルポートの番号は合わしましたか？確認は添付の場所です

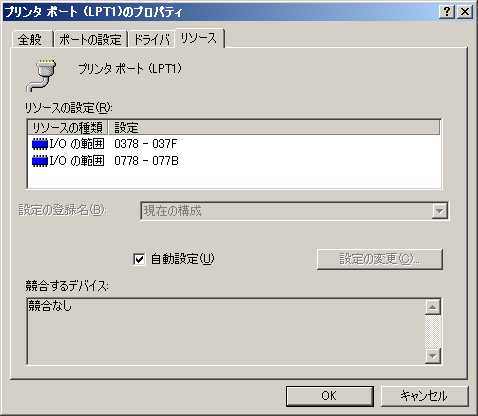

パソコンのポート番号はここです

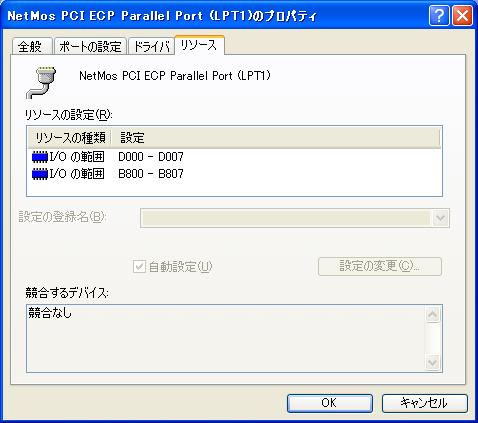

皆さんお世話様です。I/Oポートを調べて打って見ましたが、反応なしポート打ち込むと大文字が小文字になってしまう。D000とはとんでもないアドレスのようですが、これを打てば良いんでしょうか？ちなみにパラレルでプリンタをつないだら、1発認識したのでボードは生きてます。
ほかの部分の設定が違うので、こうなるのでしょうか？

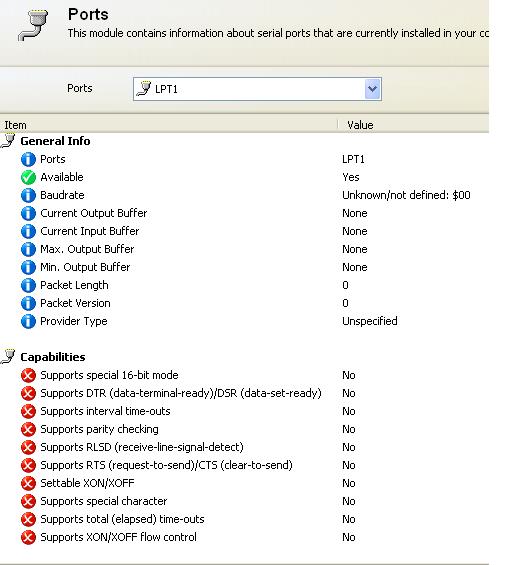

ノンノさん、お世話様です。早速貰ってきて、見てみましたけど、動いてなさそうです。また、ECPセット等の詳細はBIOSに設定場所はありませんでした。
商品について質問させてください。"M-015 マイクロフライス用6ｍｍスピンドル"ですが、6mm以外のコレットはどのようなものがあるのでしょうか？よろしくお願いいたします。
先日、プロクソンＣＮＣキットを購入しました。改造が終わりさあ～パソコンと接続するぞ～と思いましたが、初歩的なお話ですが、最近のノートパソコンはＲＳ２３２Ｃのポートがないのですね。ＵＳＢで使用する場合の注意点はありますでしょか？アドバイスをよろしくお願いします。
