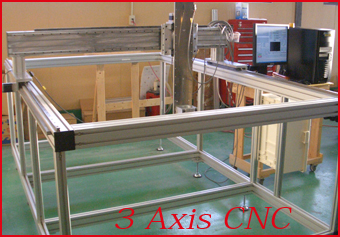

年末になってようやく製作しているＣＮＣが形になってきました。現在は配線など仮配置ですが、ジョグ指示で動いています。ご披露したく写真投稿いたしました。外観サイズは２５００ｘ１６００Ｘ１９００ｍ/ｍ。

これからＧコードを呼び込んで試運転する予定ですが、ＣＮＣ
に関しては素人なので、皆さんにご指導いただきたくお願いいたします。

Ｚ軸はまだ実装していませんので何ともですが、

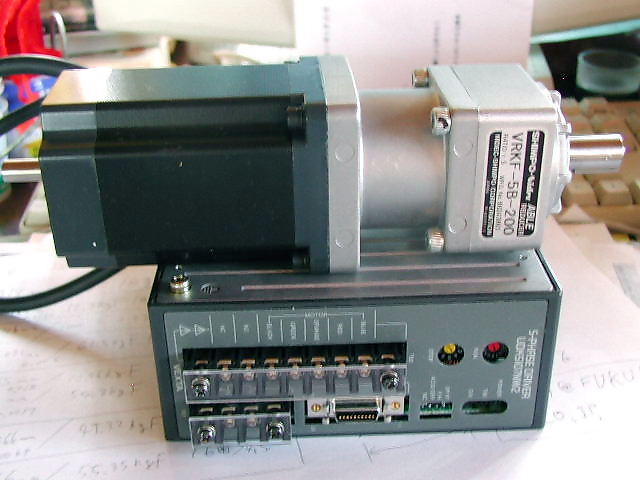

オリエンタル「PK569-NかPK569HB」1.66Nmに１／３遊星減速機を付けるか（4.9Nm）
「PK5913-B」6.3Nm　かSANYOの「103-845-1」2Nm800PPS
（これは5Vの駆動ですから24Vにすると約５倍くらいになるの？）
を付ければ駆動できるかなと思っています。

情報ありがとうございます
２箇所もあったんですね、見落としてました
無事ＭＡＣＨでスピンドルが制御できました

ＲＩＫＩさんのお許しがでたら、回路公開したいと思います
といっても、カプラーで受けてリレーを入り切りする簡単な
ものですが

ありがとうございました

返信にするのをわすれました。ごめんなさい
スピンドルをフォルムさんオリジナルに変えてから
音も一段と静かになって、モーターの電流値も下がりました

皆様こんばんは　ｒｉｋｉさんよりＯＫが出ましたので

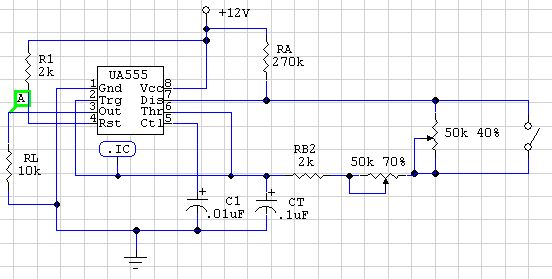

ＮＥ５５５発信機回路図添付いたします。
あと、連貼りで波形も載せておきます

清水の舞台から飛び降りて、購入したロジアナで測った

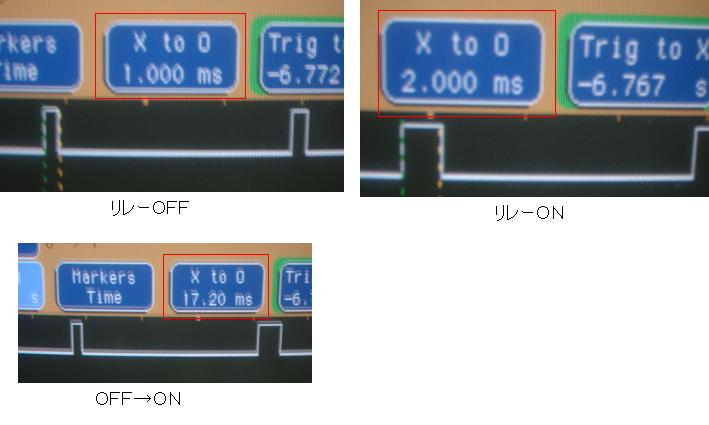

波形です。１ｍｓｅｃ〜２ｍｓｅｃの間であれば
急加速しても、アンプは受け付けてモーターは回って
くれました

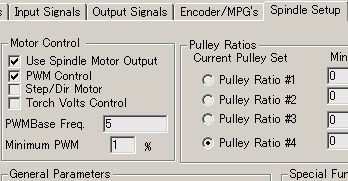

この部分の設定は出来るのでしょうか?

でも最低が５(khz)ですから無理ですね。

ブラシレスアンプは持っていませんので、
シミュレータに掛けただけですから、
ええ加減な値ですがこれで大体の範囲をカバーするはずです。
フォトカプラリレーの回路は同じにしてＶＲ回りだけの変更です。
ダイオードがないので０．６Ｖは計算に要りません。

リレーオープンでＶＲ１＋ＶＲ２のパルス幅（正確には計算式で）
リレークローズでＶＲ１のパルス幅になります。
パルス幅によって繰り返し間隔が変わりますが、制御には影響ない？様です。

０％停止のアンプですと、
クローズでＶＲ１で停止するところまで廻し、
オープンでＶＲ２を目的の回転数に設定する、
様な使い方になります。

555を２個使う回路（パルストレン）ですと繰り返しは揃いますが、そこまでは必要ないと思っています。

おはようございます。ｍａｒｏさんの投稿にも関連するのですが、Ｍａｃｈ３でスピンドルをＯＮ／ＯＦＦする方法が
わかりません。

あちこち触ってみましたが、電圧がでてきません

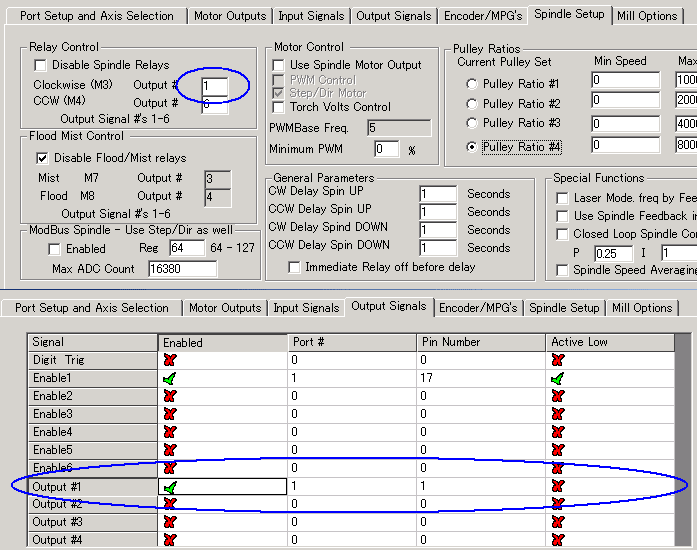

ポート１のＰＩＮ１がスピンドル信号のようなのですが、
Ｍ３コードが発行されたとき、FORME基板のSPIN-A-P1の
コネクターに５Ｖが出てるのを期待していますが、
電圧１．２Ｖくらいで恐らくＰＷＭ波形がでているものと
思われます。

この５Ｖの電圧をフォトカプラで受けて、ｒｉｋｉさんの
ＮＥ５５５発信機のリレーを駆動しようとしています

わたしのパソコンでは、ＭＡＣＨ３がいちばん安定して
動いているので、３をお使いのかた情報お願いいたします
