有名なCNCZoneを翻訳ソフトで見て居たらこれが。
http://www.cnczone.com/forums/showthread.php?t=28307
６軸でおよそ１５０００円、３軸ベーター版で１２０００円　？？？

絵を忘れました。

ノンノさんのページは横じまが入るのですが私だけですか？
IEのバージョンは6です。

こんにちは。
お買い物の100φダイヤモンドホイールは
何回転位で回すのがいいですか？

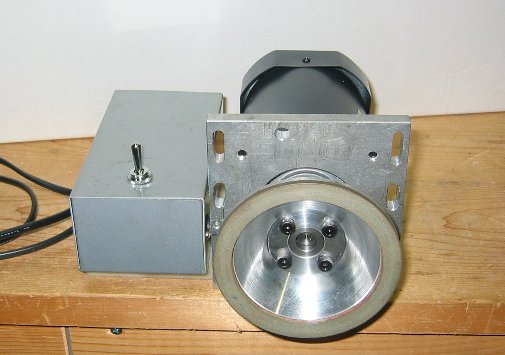

今日ダイヤモンドホイールが届きました。ありがとうございました。
早々に、CNC研磨機を作りたい所ですが時間も無いので
あり合わせの材料で、手研ぎ用研磨機を作りました。
モーターは150W2ポールなのでｍｍさんと同じかな？
見た目は荒い感じがしましたが、研いでみると丁度良い感じです。
普通ダイヤモンドは超硬専用で使っていますが
切断したネジの端面を綺麗にしたり、細かい部品のバリ取りなど
他の用途でも手軽に使えそうです。

こんばんは

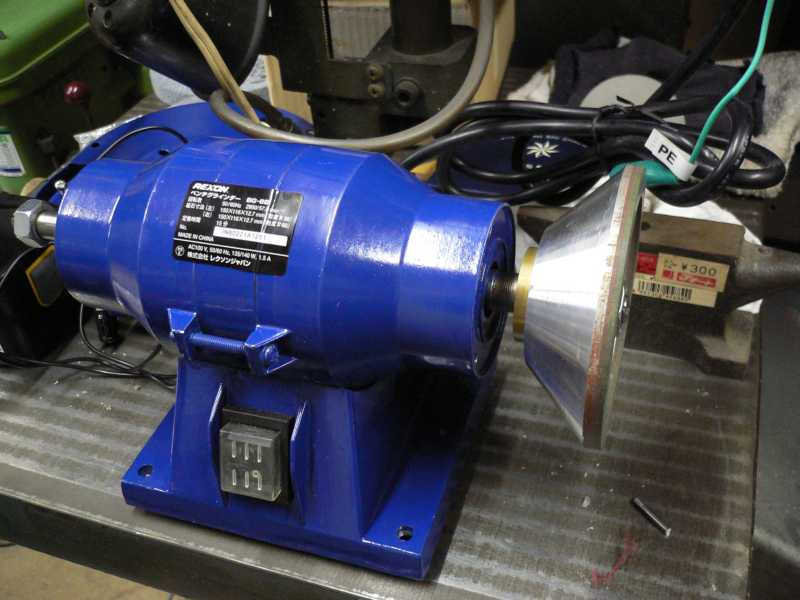

今日テスト用のグラインダーが届いたのでダイヤモンドホイルを付けてみました。
安物なので出来が悪く少し振動しますが刃先修正くらいには十分だと思います。
カラーは旋盤で12ｍｍの穴を開けて中ぐりで広げました。
ちょうど良い中ぐりが無くびびるので大変でした。

それは残念。
捜しているのはこんな感じです。

みなさん、今晩は。NKです。
みなさん、ご助言ありがとうございました。

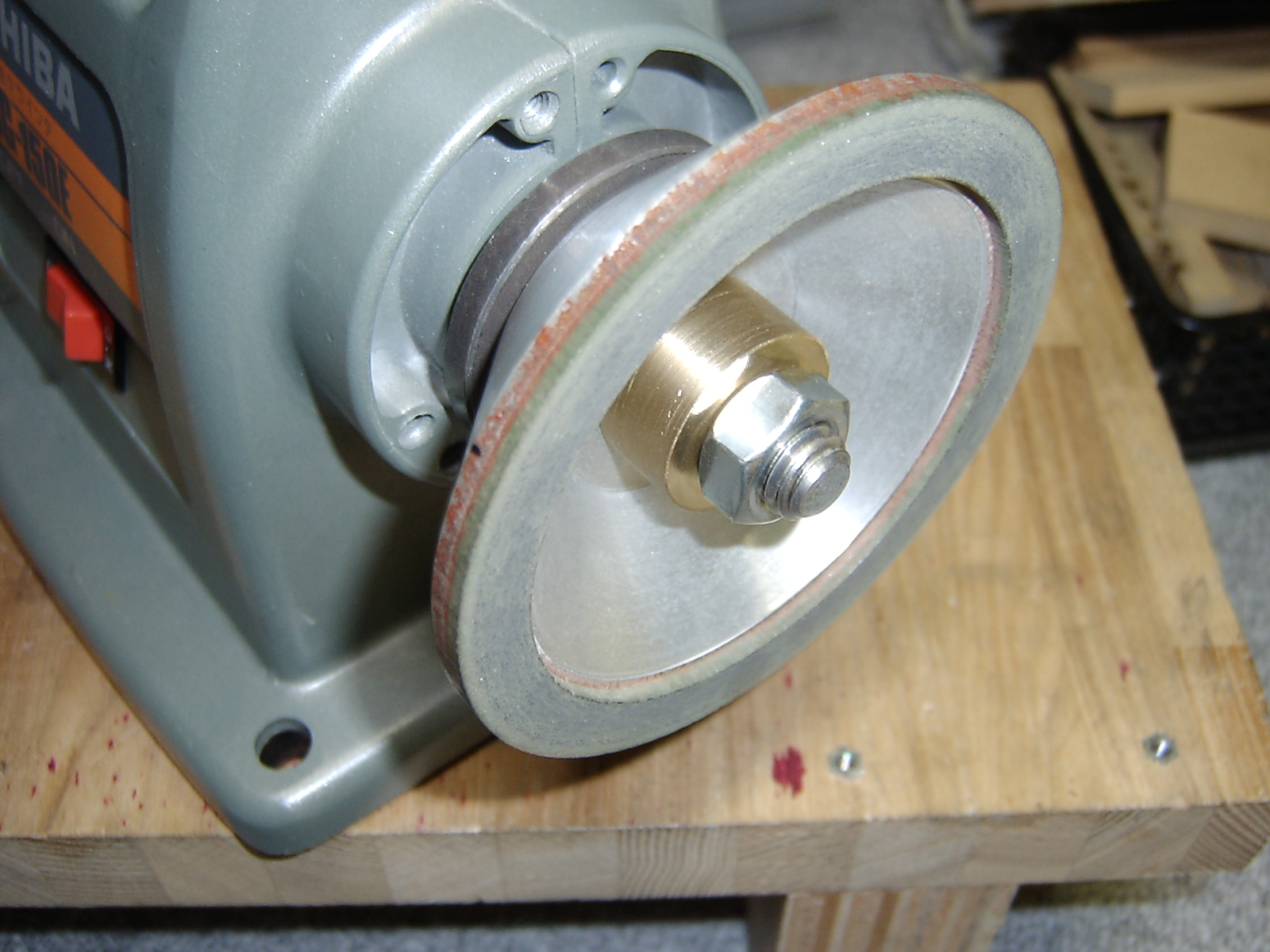

やっと取り付きました。結局、旋盤を使い、内径12.7、外径20mmのカラを作っただけです。これだけでも、旋盤素人の私には、一日仕事になってしまいました。なにせ、私の技量と旋盤では、30mmの真鍮の棒を、突っ切るだけで、小一時間かかってしまいます。

早速、私の作ったCNC研磨機で研いだ、一枚刃の先端を研磨してみました。切削面も非常にきれいで、非常に静かです。一枚刃の先端を再研磨するには、最適です。私は、手研ぎの研磨機がないので、丸棒から研いだときのことはわかりませんが、非常に時間がかかりそうです。

こんにちは、みなさん。

＞取り付け方向は左側なんですね
＞右手でカッターを持つので右に付けたほうがやりやすいと思います。

はい。本当は右につけたかったのですが。私のグラインダは左右で軸の長さが違います。カラだけだと、軸の短い左側にしかつかなかったので、とりあえず左側につけました。

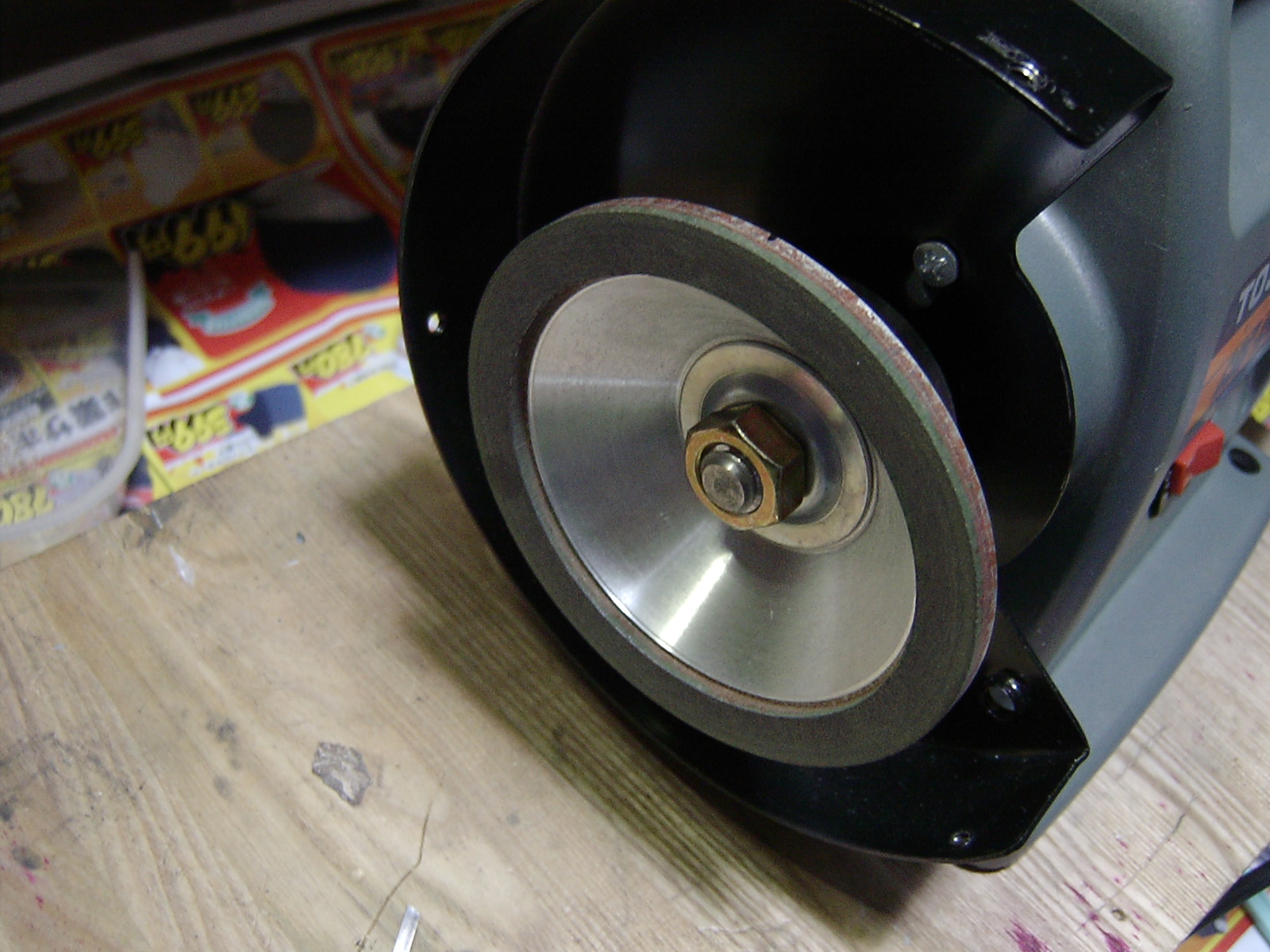

今日、右側につけるための、ワッシャ？を作りました。これで、右側に取り付けることができました。本当は、mmさんのように、受け側を作りたかったのですが。旋盤で突っ切りができなかったので、片面しか精度がでなかったので、ワッシャになっています。

mmさん、例のwaypointモータと比較して、切削の手ごたえ、このモータの特徴はどんな感じでしょうか。数値的には回転などワンクラス上かと思いますが。

みなさんこんにちは。スピンドル交換もなんとか終え、waypointモータ(とwaypointアンプ)にて,10V（菊水15Ａ定電圧電源）でならし回転をさせておりましたら、何時間後かに、モータが停止しており、アンプからピポッピポッピポッ・・・。。。このアンプはエラー時のビープパターンが公開されていないようなので原因がわかりません。一般にアンプはモータ温度も検出しているものなのでしょうか。加工を前に、信頼性の点で原因を探っております。同じような症状の方、いらっしゃいますでしょうか。

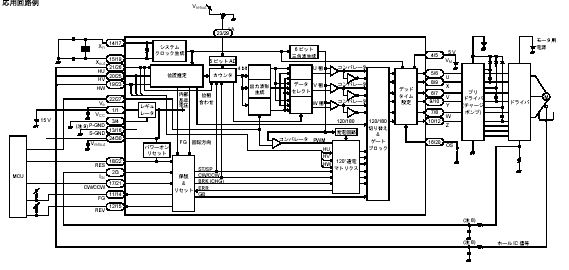

東芝のブラシレス用
矩形波ＰＷＭ（デューテイ変調、5V相補出力）センサレス位置検出、１０００円以下と
正弦波ＰＷＭ（デューテイ変調、5〜15V同相出力）ホール素子位置検出、１０００円以下
のＩＣ、２種類です。（送料含まず）

センサレスは駆動の途中にデッドタイムのタイミングがあり
その時の誘起電圧をＹ結線の中点と角巻線の電圧で測って、
進角情報として巻線を次々切り替えて回転させるのです。

後口は正弦波駆動のデッドタイム隙間が揃っていて
その間に誘起電圧検出が出来るのかハッキリしません、
センサレスと同じように成っていれば検出処理をして
ホールレス（センサレス）に出来るかも知れません。

出力電圧は5Vでプリドライバやチャ−ジポンプをつけて高電圧の駆動が出来ます。

ＰＷＭ波形で出力をコントロールします。

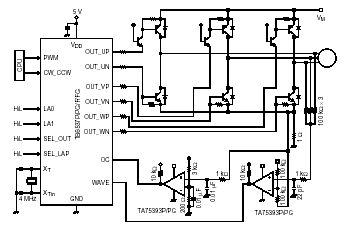

正弦波の方です。

設定用基準電源（5V）が付いていて
アナログ電圧で出力、進角を設定できます
負荷電流（直流で）ゲート遮断もあり
ドライブ出力は５〜１５Ｖに出来ます。
他に正逆検出、ＦＧ信号が出ています。
