mmさんご無沙汰しています 製作から2年の歳月が経ちました配線はだいぶ残っていて半年後完成予定です?仕様X軸300(200W)Y軸230(200W)Z軸150(400W)スピンドルはインバータ0.75Kw仕様ステッピングモータでは馬力不足の為サーボに変更mmさん、hirorinさん、hideさん又サイトの皆様ご指導ありがとうございました。又基盤Ver5でサーボアンプ(三菱MR-Cパルス列、符号に設定)からの配線が解りませんご指導お願いします。

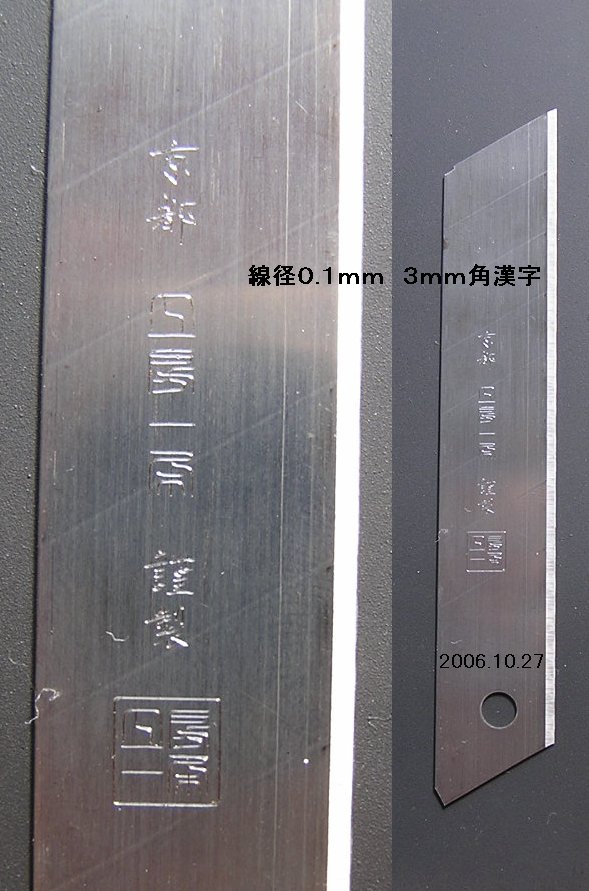

ボケ老人の戯け。加工時間2分。
http://hk.im.tv/VLOG/personal.asp?Memid=411&FID=21185http://hk.im.tv/VLOG/personal.asp?Memid=411&FID=21184皆さんこんにちは
もうすぐ100000ですね、おめでとうございますちょっと狙ってましたが。・・・キリ番号ゲットの方になにかプレゼントされては?おねだりです。今私のCNCはスピンドルモーターから出るノイズに悩まされています。コンデンサーとかつけてみましたが効果ないようです。家の全部のテレビの画像に点々が出ます。ひょっとしたらご近所にも被害が・・・・皆様はどう対処されてますか?
ベトナム人さんの意見に同感で、前から判ってましたから印鑑を頂こうと暇つぶしして待ってます。今更、ヤンペなんて言わないでね!もう直だ〜〜〜!
こんばんは今日モータ単体でforme基板に接続しまわしてみました。電源は18V2.5AのACアダプター直列接続です。電流は基板最大で2.5Aくらい流れているようです3台接続し電源部分では最大で2.5Aくらい使っているようです。トルクもわりと有り1/2設定では2200rpmくらいまで使えそうでした。リード2mmだとF4000くらい使えると気持ち良さそうですねモータ単体の場合放熱が悪いので1.8Aくらいがモータの温度的には良さそうでした。基板のICもかなり熱くなるのでそれなりの放熱が必要そうです。今度はICの放熱対策をしてX1等に付けて見ようと思っています。

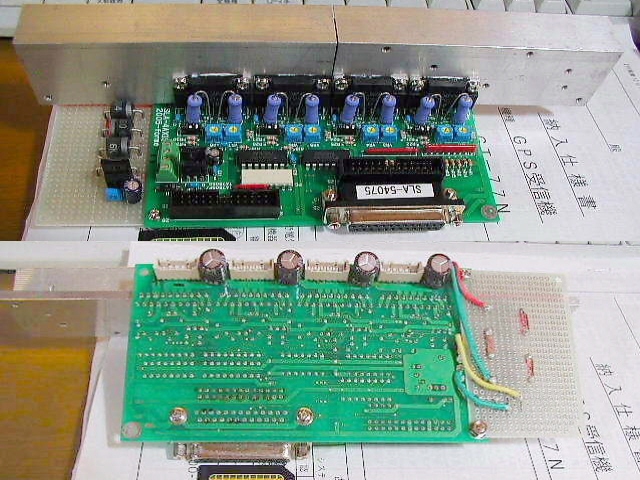

でっかい放熱板を付けました。しかし、1個では4個分のICより小さかったので、2個ずつをカバーしました。付けてからコネクタが当たったので、裏に廻しました。
小さいモーターのプーリーを外しました。1) バイスにプーリーを固定します。2) 糸ノコでプーリーの歯に沿って切断します。3) 軸の少し手前までヤスリで削ります。4) 反対側も同じくらいまで削ります。5) プーリの残った部分をバイスに固定し、 軸を軽くひねると、外れました。

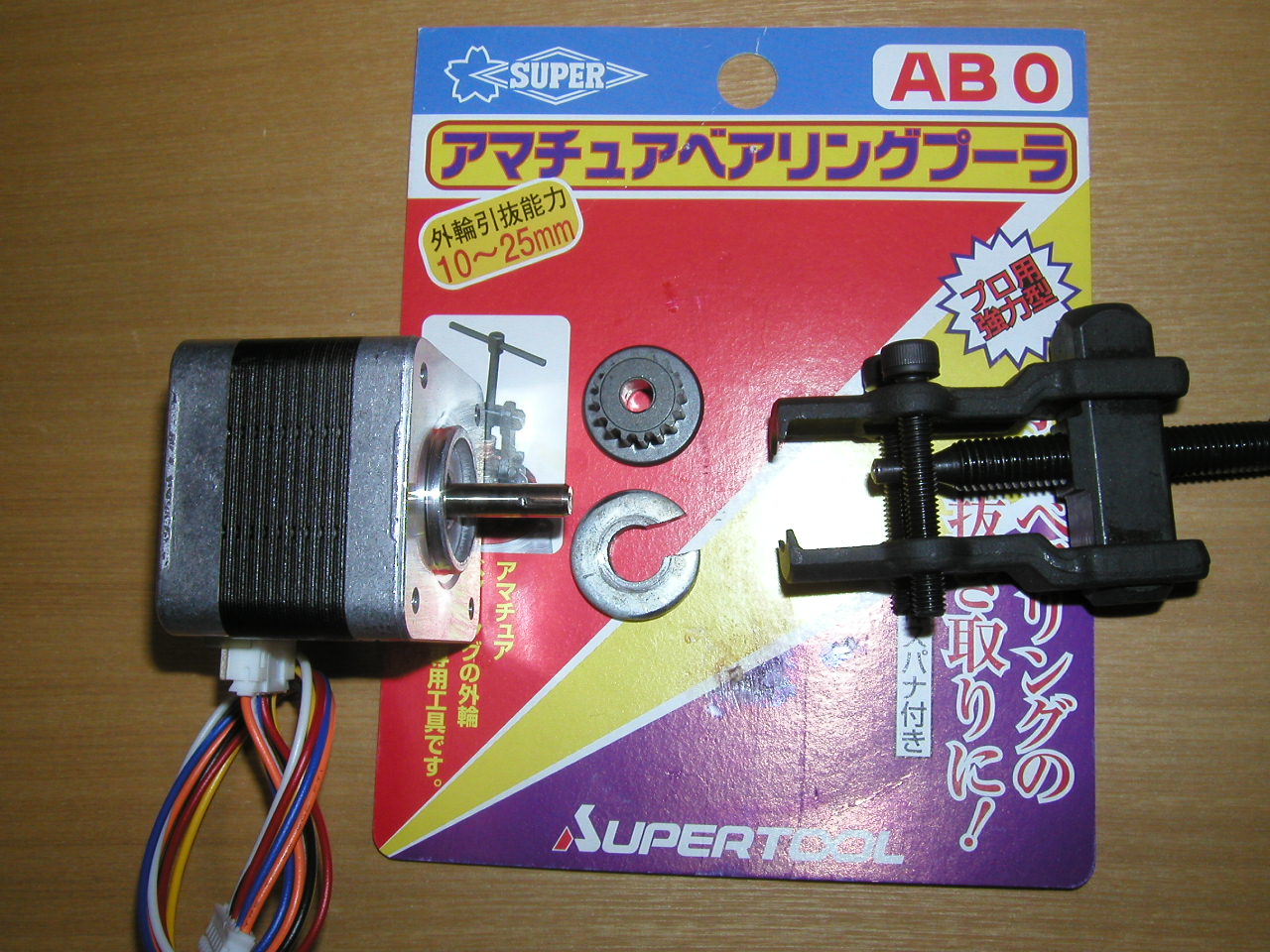

こんにちは小さいモータのプーリを外すことが出来ました。でもこのプーラーをまともに買うとモータの安い意味が・・・抜くために厚い座金をCの字型に加工してかましています。
