ブラシレスモータの冷却について 投稿者:ニシハマ 投稿日:2006/11/14(Tue) 21:43 No.1189
プロクソンスピンドル6ミリ変更に当たって
今両軸ありのモータを選定していますが
片方はカップリングもう一方はシロッコファンの形に
削ったものをはめ込んでみようかと思っています
果たして冷却用ファンを使う必要ありそうなのか
どうかと思っていますが。。

mmさんやその他皆さんのブラシレスモータは
冷却などどんな感じでしょうか?



Re: ブラシレスモータの冷却につ... mm - 2006/11/14(Tue) 22:29 No.1193

私のプロクソンはアウターロータなので熱対策は無しです。
テストでインナーロータを回したときはかなり熱くなりました。
インナーは低速が弱そうでうるさいので今はアウターです。
アウターモータはヒートシンクが売られていたと思います。
http://aircraft-japan.com/shopexd.asp?id=1983



Re: ブラシレスモータの冷却につ... NCTOOL - 2006/11/15(Wed) 02:40 No.1198

ニシハマさん こんばんは
インナーは高回転ですが音が半端ではありません。発熱もすごいです。
それに、回転数にもよりますが半端なファンを付けて回したらぶっ飛びます。

なので、私もmmさんの言われるとおりアウターローターをお勧めします。
アウターは管自体に冷却効果があるので、何もしなくても大丈夫です。
それにトルクがしっかりとしているので、ビビリの少ないスピンドルなら低回転でも良く削れます。



Re: ブラシレスモータの冷却につ... ニシハマ - 2006/11/15(Wed) 08:58 No.1199

mmさんNCTOOLさん有難う御座います。
冷却と低回転研削ではアウターローターに軍配がアガルノかぁ



Re: ブラシレスモータの冷却につ... Usagidan - 2006/11/15(Wed) 09:04 No.1200

 昔、アウタローターのブラシレススピンドルを自作するサイトの話題のときには、アウタローターのは形から見てスピンドルなんかには向かないだろうと思って

 先入観があったのですが むしろそっちのほうがいいんですね。





Re: ブラシレスモータの冷却につ... ohno - 2006/11/15(Wed) 19:54 No.1204

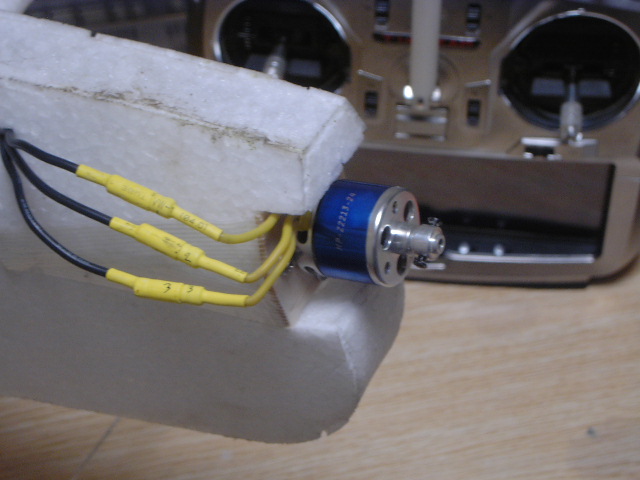

皆様こんにちは、電動プレーンに使っているハイペリオンのHP-Z2213-24のプロペラを外して、3分ほどフルハイで回して見ました。
結果は若干温くなったかな?・・程度でした。
普段プロペラを付けた状態でも、ほんのり温かい程度です。
(リポバッテリーやアンプの方か、熱くなります)



Re: ブラシレスモータの冷却につ... ニシハマ - 2006/11/15(Wed) 20:23 No.1205

ohnoさん有難うございます
ラジコンもされているのですね
おーリボですか
私はヘリ専門?です
エンジンなので電動もどうかなと
思っています。
やはりアンプと電源の方が熱が出やすいのですね。
安心して先に進められます。



Re: ブラシレスモータの冷却につ... TAKE - 2006/11/16(Thu) 15:56 No.1209

ニシハマさん ご無沙汰しております。

6mmスピンドル導入されるのですね!
モーター冷却とは、ちょっと違うのですが・・・
最初は、スピンドル自身がかなり熱くなる事がある様です。

無知な私の場合、ほとんど慣らしをせずにアルミを加工したら
熱がワークに伝わり、悲惨な出来事が・・・

以前ノンノさんが紹介されていた”ベアりングの慣らし”を参考にされると良いかと思います。

以上、参考まで!



Re: ブラシレスモータの冷却につ... ニシハマ - 2006/11/16(Thu) 16:43 No.1210

そうですねスピンドル、電源その他は全てそろっています
今は台座と格闘中ですね。
悲しいかなサラリーマン
時間が中々取れないですね。
夜中は出来ますが、起こられそうだしね。
ベアリング慣らし参考にさせていただきます。



Re: ブラシレスモータの冷却につ... riki - 2006/11/18(Sat) 23:39 No.1225

ニシハマさん、今晩は。

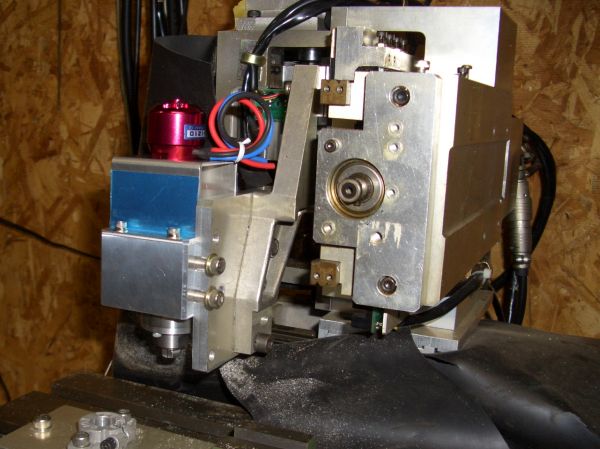

おいらはmmさんと同じアウター型を取り付けました。
慣らしは必要だからな!と言われています。
まだドライバを接続していませんがIC555でやる予定です。



カッターテスト 投稿者:mm 投稿日:2006/11/13(Mon) 17:26 No.1125

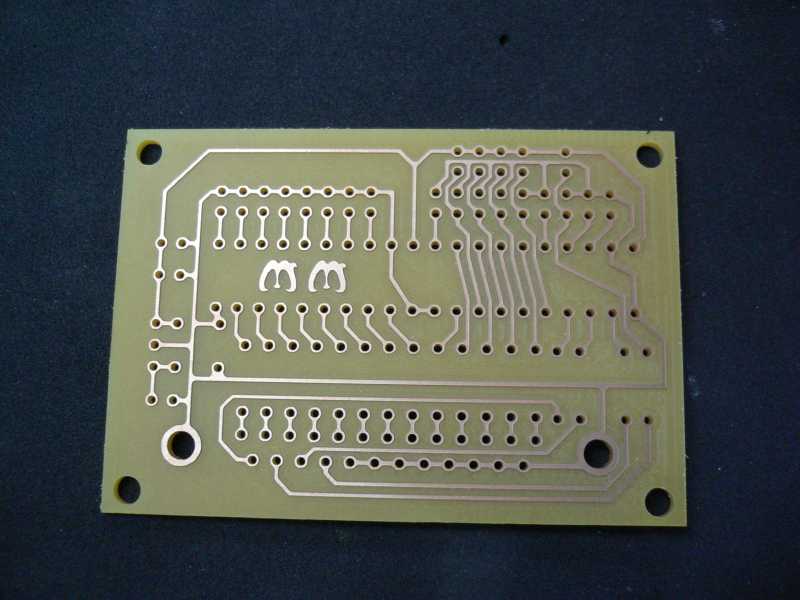

今日は昨日加工したカッターで切削基板サンプルを加工しています。
加工風景は
Z原点だし
http://221.132.133.82/forme/up/MFCNCtest/genten.wmv
Vカッター加工
http://221.132.133.82/forme/up/MFCNCtest/V60.wmv
36M
0.7mmカッター加工
http://221.132.133.82/forme/up/MFCNCtest/ST07.wmv
117M
ダウンロードして見た方が良いと思います。
自宅サーバなので時々止まります。
同じカッターで今4枚目ですがVも0.07mmもまだ切れているようです。
このサンプルは大きなおもちゃやカッター研磨機などで外部ドライバーを接続しMachで動かしています。
私が使う範囲では特に問題ありません。
切削基板サンプルが欲しい人は直接だと切が無いので欲しいと書き込んでください。
先着5人です。
書き込み後メールで送り先をご連絡下さい。
メール便で送ります。




Re: カッターテスト SEC - 2006/11/13(Mon) 17:42 No.1126

欲しいです


Re: カッターテスト mm - 2006/11/13(Mon) 19:26 No.1128

加工したGコードです
Vカッター
http://221.132.133.82/forme/up/MFCNCtest/V60.7T-V90-0.07.anc
0.7mmカッター
http://221.132.133.82/forme/up/MFCNCtest/ST07.7T-0.7-1.55.anc
前に作った接続例と部品
http://221.132.133.82/forme/up/MFCNCtest/setuziku.pdf
参考にして下さい。



Re: カッターテスト YNp - 2006/11/13(Mon) 20:04 No.1129

欲しいです。
よろしくお願いします。



Re: カッターテスト riki - 2006/11/13(Mon) 20:35 No.1130

欲しいです!


Re: カッターテスト  - 2006/11/13(Mon) 20:41 No.1131

切削基板サンプル欲しいです
よろしくお願いします。



Re: カッターテスト ニシハマ - 2006/11/14(Tue) 09:05 No.1167

モーレツに欲しいです。


Re: カッターテスト mm - 2006/11/14(Tue) 10:25 No.1170

切削基板サンプルは今日メール便で発送します。
動画は大きすぎて時々自宅サーバが止まっています。
時々再起動しているのでしばらくしてダウンロードしてみてください。
アクセス制限を付けたつもりなのですが上手く行っていないようです。
もう少し短くして分割しないと駄目ですね



Re: カッターテスト ニシハマ - 2006/11/14(Tue) 21:56 No.1190

最後の面取り?作業で削りかすが見えないのですが
ブロアなどで吹き飛ばしているのかな?
とにかく早い動きに感激です。



Re: カッターテスト mm - 2006/11/14(Tue) 22:23 No.1192

こんばんはニシハマさん
ご感想有難うございます。
面取りはしていません
最初にVカッターでパターン輪郭と0.7mmポケット加工の取り残し部分を加工し0.7mmカッターでポケット加工と穴や輪郭を加工しています。
切子で見えなくなるので撮影用に横から風で吹き飛ばしています。
加工速度はパソコンが早ければ(現状C400 Mach3)もう少し速くても大丈夫です。



Re: カッターテスト riki - 2006/11/15(Wed) 22:11 No.1206

mmさん、ありがとうございました。
見れば見るほど凄いです。
折角ですので部品を載せて使いたいと思います。
またコツなど教えて下さい。



Re: カッターテスト mm - 2006/11/17(Fri) 00:07 No.1216

こんばんはriki さん
ご感想有難うございます。
rikiさんもCNCで電子工作挑戦してください。
以前標準スピンドルのころはカッターの取り付け方向などが芯振れに影響し切れないことも有り、きれない場合は取り付け位置を変えたりしながら切れる取り付け位置を基板余白などで試したりする事も有りましたが、スピンドルを変えてからはあまり取り付け位置や方向に影響が無いのかカッター交換しても安心して切れるように成りました。
スピンドル交換終わりましたか?
また私にも色々教えて下さい。



昨晩 SEC - 2006/11/17(Fri) 09:09 No.1218   HomePage

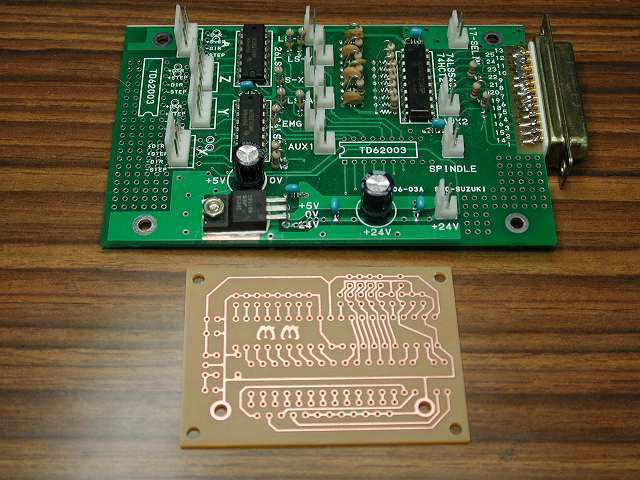

無事届きました

凄く繊細な工作ですね
目標に定め刃物加工から勉強します

大変良いサンプルを提供していただき感謝いたします

緑が私の基板
mmさんの基板はコンパクトで凄く良いです
IC探してテストしてみます。
重ねて感謝いたします



Re: カッターテスト ニシハマ - 2006/11/17(Fri) 20:57 No.1219

おーきましたよ
細いですね。良く切れています。
感謝感激雨あられ
早速IC探してみます
その前にやはり台座ですね。
落ち着いたらです。。



Re: カッターテスト YNp - 2006/11/17(Fri) 21:20 No.1220

mmさんありがとうございます。
無事、とどきました。
大変綺麗に切削されてますね!!
手本させていただきます。
超硬刃の研ぎ方を教えていただけるとうれしいです。



Re: カッターテスト ノンノ - 2006/11/18(Sat) 18:07 No.1221

回路が見えてなかったのですが、
これはプリンタポートバッファでしょうか?



Re: カッターテスト mm - 2006/11/18(Sat) 18:26 No.1222

皆さんご感想有難うございます
CNCと上手く付き合い是非挑戦してください。
ノンノさん
外部ドライバー用に作ったプリンタポートバッファです。
良いのか悪いのか私には判断が付きませんが直接は気持ち悪いのと電圧が低い物も有るので使っています。
特に問題は無いです。
差動とかでも作ってみたいのですが知人にICを頂いたまま保留のままです。
何か簡単で良さそうな回路が有りましたら教えて下さい。



無題 投稿者:おろち 投稿日:2006/11/14(Tue) 23:05 No.1194

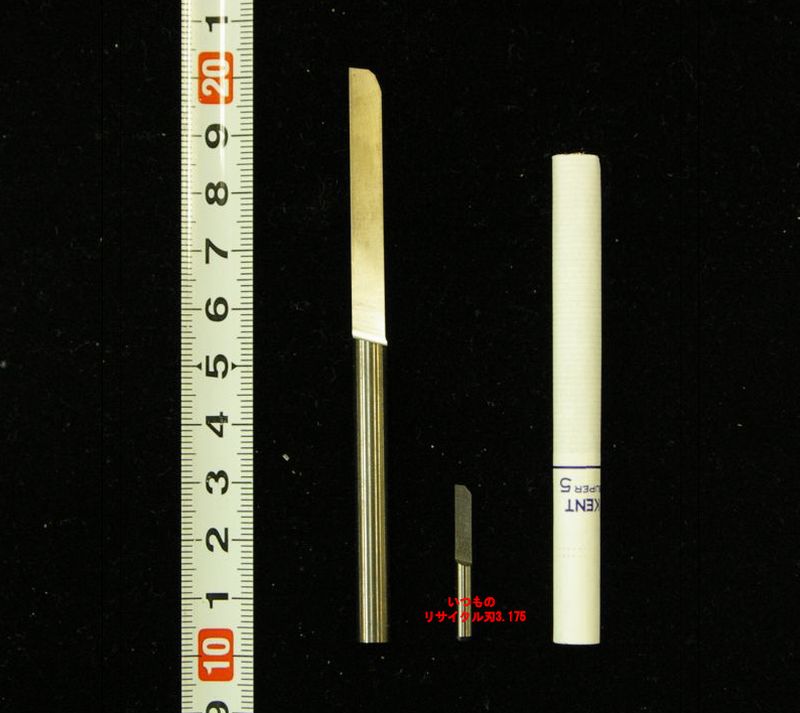

巨大刃
ふざけている訳ではありませんが。
この大きさふざけてます。
大きなおもちゃで分厚いPOMの加工をするためにつくりました。
超硬の粉の量も半端なく、恐ろしく鼻の穴が真っ黒になりました。



バランス ノンノ - 2006/11/15(Wed) 00:38 No.1195

ずいぶん大きいですね。
バランスの具合は如何ですか?
あまり長いと2刃のほうが・・



Re: 無題 mm - 2006/11/15(Wed) 13:59 No.1201

こんにちはノンノさん
ちょっと長いので少し振動します。
風きり音が大きいです。
多分2枚刃の方が良いとは思いますが好みですね
根元を丸く逃がしていないので負荷をかけると折れると思います。
研磨に時間が掛かるのでエンドミルを買った方が良いですね。



Re: 無題 ニシハマ - 2006/11/15(Wed) 16:25 No.1202

うーん折れた刃が眉間に刺さるっての
想像してしまいました。(ゴ○ゴ13)
鼻の穴が黒く。。よっつサブちゃん。
いったいどんなの削っているのか
関心大ですね。



Re: 無題 ノンノ - 2006/11/15(Wed) 18:47 No.1203

> うーん折れた刃が・・
怖いことを言わないでね、
スピードによっては刺さるくらいでは済みません。

木工の学校では、鋸盤から飛んだ木材で鉄扉に拳固大の窪みがありました。



Re: 無題 mm - 2006/11/15(Wed) 23:30 No.1207

よそうどうり折れました
運が良いのかカッターは時々折れますが飛んできた事はまだ有りません。
木工機械は結構危ないですね



近々荒らし凄いですね。 投稿者:ニシハマ 投稿日:2006/11/14(Tue) 09:09 No.1168
なんか変なな書き込み(荒らし)近々増加していますね。
うーん対応方法難しそうですね。



Re: 近々荒らし凄いですね。 mm - 2006/11/14(Tue) 21:06 No.1187

こんばんはニシハマさん
最近多くて困っています。
私にはたいした知識も無くお手上げです。
取り合えずアドレスを2〜3に変更しました。
何か気が付きましたら教えて下さい。



Re: 近々荒らし凄いですね。 ニシハマ - 2006/11/14(Tue) 21:38 No.1188

彼らは自動プログラムなのでたち悪いですね。
joy関連で見境無くやってるのでしょうね。
何か良い方法見つかったら連絡します。



Re: 近々荒らし凄いですね。 NK - 2006/11/15(Wed) 01:22 No.1197   HomePage

こんばんは。NKです。
>彼らは自動プログラムなのでたち悪いですね。
>joy関連で見境無くやってるのでしょうね。

だとしたら、「おなまえ」を日本語(全角文字)しか許さない、とかが有効だと思います。
cgiの修正は、ひつようですが。



TurboCNCのメモ書き 投稿者:おろち 投稿日:2006/11/12(Sun) 21:36 No.1102
ベトナム人さんのTurboCNC簡単設定テキストを片手にプロクソンでTurboCNCを使って動かしてみようとしたのですが、私には難しかったので、私でも分かるレベルでメモ書きをつくりました。(ベトナム人さんのTurboCNC簡単設定テキストのパクリです。)
間違いがあれば教えてください。
その他便利な機能や使い方があれば教えてください。
大変無責任なメモ書きです。
CNCの取り扱いには十分注意してください。
http://221.132.133.82/forme/up/TURBOCNC/TurbocncTebiki.pdf
少し使ってみた感じは、機能がシンプルで分かりやすい反面、ウインドウズしか知らない私には、ファイル操作が分かり辛かったです。
3D加工はどちらかというとMachのほうがスムーズに加工できますが、2D加工はほとんど違いないように思いました。
ファイルは6Mくらいあるのでダウンロードして見たほうが良いと思います。
コメントいただければ幸いです。
宜しくお願いします。



Re: TurboCNCのメモ書き Usagidan - 2006/11/13(Mon) 00:37 No.1103

日本語と画像たっぷりでわかりやすいですね。

 また試したらコメントさせていただきます。




Re: TurboCNCのメモ書き ロックヒル - 2006/11/14(Tue) 21:00 No.1186   HomePage

おろちさんTurboCNCのメモ書き、ごくろうさまです。
私もベトナム人さんが書いてくれた設定マニュアルを参考にTurboCNCを動かしました。
設定、テスト、を何度も繰り返しINIファイルを何十回も書き変え結構難儀しました。

XPで作った起動ディスクでは上手く行かなかった記憶が・・
再度XPマシンで挑戦してみますね。(今は98マシンで動かしています)



Re: TurboCNCのメモ書き おろち - 2006/11/14(Tue) 22:18 No.1191

Usagidanさんロックヒルさんこんばんは
コメントありがとうございます。
TurboCNCの設定は、私もうんともすんとも動かず、英語も読めず翻訳ソフトで翻訳した難しい日本語も理解できず大変でした。
ほとんどがベトナム人さんのテキストにたよって設定していったのですが、ピンの設定がうまくいってなかったのか、動きませんでした。
最終的には、mmさんのINI書類と見比べたりもして、それでも動かなかったりしたのですが、なんとか動くようになりました。
いろいろな機能がまだまだある事は確かなのですが、機械加工の事やGコード等、分からないことが多いため、必要最小限の事しか説明できていません。
いえ、それも十分でないかも。。。
私がわからない事を基準に書いているため、そんな事は常識だという事も多々あると思いますが
それは見流してください。
このメモ書きで、だれか一人でも動かなかったTURBOCNCが動いた!なんて事が起こったらとても幸いです。
そんな人はぜひご一報ください。
