印鑑ほれました。 投稿者:Usagidan 投稿日:2006/06/23(Fri) 00:09 No.540

 こんにちは mmさん 皆さん。

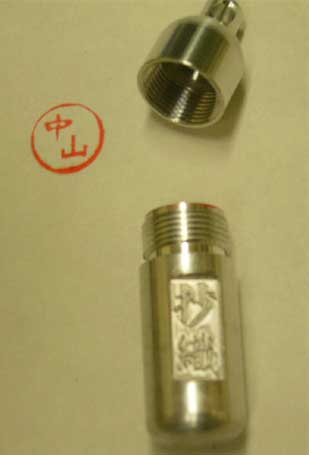

 ようやく、プロクソンの調子もあがってきて印鑑がほれるまでになりました。 おろちさん作を自慢したら、頼まれてしまっていた友達の分を何個か作りました。 画像のは割と出来が良かった奴です。

 送りねじは、アドバイスで交換しようと思っていたのですが、案外使っているうちにたわみが取れてきたようです。 軸とネジ穴の位置があってなかったのかもしれません。。

 アドバイスや、材料を提供いただきようやくここまでこれました。 ありがとうございます。

 ここまで来るとようやく研磨機もやらねばという気分になってきました(笑。



Re: 印鑑ほれました。 Usagidan - 2006/06/23(Fri) 00:12 No.541

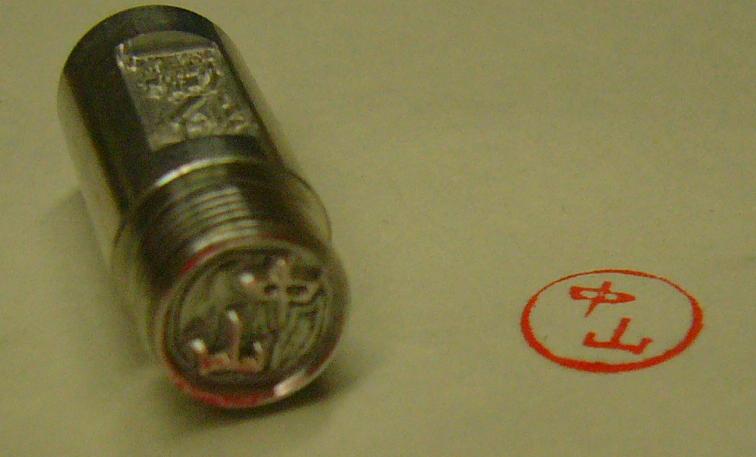

印の部分です。




Re: 印鑑ほれました。 mm - 2006/06/23(Fri) 10:01 No.544

こんにちはUsagidanさん
印鑑加工のご紹介有難うございます。
上手く加工できていますね。
こばの名前もいいですね。
同じような加工方法でこばにレリーフも考えているのですがまだ試していません。
ソフトは何でGコードを作りましたか?
使ってもらえる物が作れるとうれしいですね



Re: 印鑑ほれました。 Usagidan - 2006/06/23(Fri) 15:01 No.547

mmさんこんにちは。

名前のほうは、回転軸加工ができないので仕方なく削ってしまいましたが割りときれいにできました。 ただ、不思議と少し取り残しができたりするのでそれが目立ってしまうのが難点です。

 昨日彫って・・明日にでもみんなに送るつもりなのですが無事使ってもらえるとうれしいです。

 ソフトはRhinoとDESKAMです。 フォントがフリーでDLできるもので、象形文字みたいな奴は教育漢字ONLYだったりして mmさんみたいなかわいい文字のは難しいですね。。

 30度のカッターとか、それより角度の小さいものを作れるようになるともうちょっと文字がくっきり彫れるのかなーと思うのですが・・ これはこの前遊びに行ったときに作ってもらった刃がよくきれるのでそれで彫りました。 リサイクル材料でも全然OKですね・・(刃付けがプロの技だから当然ですが!)







Re: 印鑑ほれました。 mm - 2006/06/23(Fri) 23:20 No.550

こんばんはUsagidanさん
印鑑面はNKさんの渦巻きソフトが綺麗に加工出来ると思います。
そこそこ早いパソコンで試した方が良いです。



スピンドルのバランス装置 投稿者:ノンノ 投稿日:2006/06/14(Wed) 21:23 No.522   HomePage
スピンドルは中心を保つのが必要ですが、
もう一つ、回転バランスによる振動も重要です。

CDの中心にあるへそ押し円盤は内部に自動バランス装置が入っているのが判りました。
分解してみると、ボールが幾つか入っています。
これにも工夫があって、回転数が上がるとマグネットなどで固定されている、ボールが自由に動き、
自動的に平衡の出る位置になって、安定するようです。
これらは、比較的安定した回転数用ですが、主軸のような振動的
回転でも使えるかは判りません。

(ボール式平衡装置は多数の特許が出ています。)



Re: スピンドルのバランス装置 mm - 2006/06/14(Wed) 23:32 No.523

こんばんはノンノさん
先端の小さなカッターは振動も大きく影響しますね
モータやプーリ、ベルトなども原因になりますね。
難しい事は解りませんが加工したい物が加工できれば良しですね。

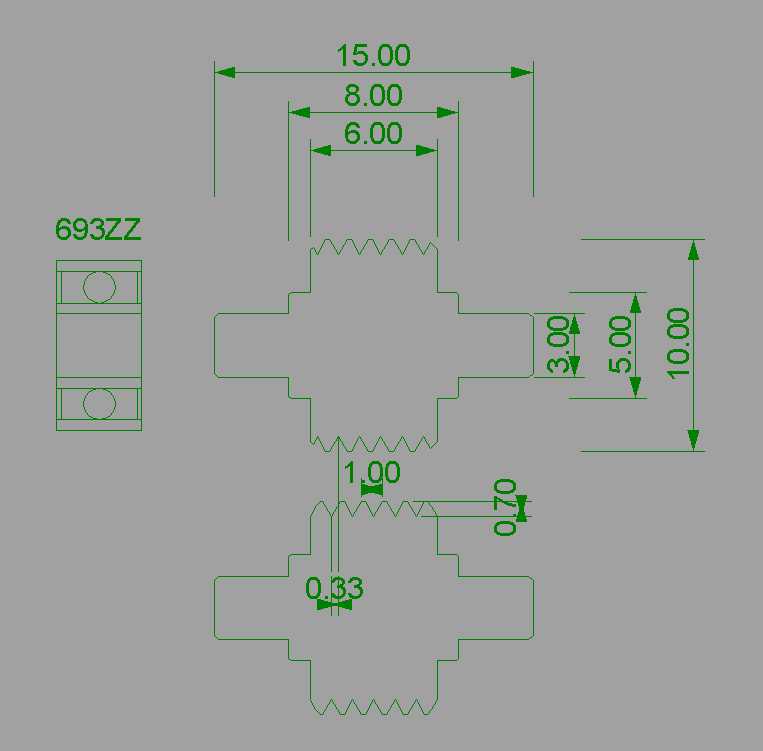

コロねじはコロ作りがめんどうになり取り合えずザボンチャンさんのまねをしてM6ずん切り用のころを外注しました。
コロが出来上がってきてから使い方は考えようと思っています。




外輪式コロネジは ノンノ - 2006/06/15(Thu) 09:52 No.526   HomePage

今外注しています。
(納期未定の所です)
出来上がる前に色々と検討していますが、
外輪保持式ですとネジリードよりも実際はリードが大きくなり、
しかも、計算では出せないので、後から実測になります。
スムースさ、高推力と共に滑りによりリード誤差が予想されます。

これを考えると、外輪無し式が本命のようです。



Re: スピンドルのバランス装置 ノンノ - 2006/06/15(Thu) 10:32 No.527   HomePage

モーター軸にCDの円盤を挟む部分をくっつけてやれば、防振装置に成ると思うのですが・・
98年生産以降の高倍速モデルには挟み部分(スピンドル)の、アルミ部分の中にマグネットとボールベアリングの球が数個入っているようです。
各メーカーによって少しの違いがあるのはパテントの関係でしょうか。

試した方がおられました。
http://www.nagnag.jp/radicon/planes/jas39/org-jas39.html



Re: スピンドルのバランス装置 mm - 2006/06/19(Mon) 00:35 No.528

こんばんは

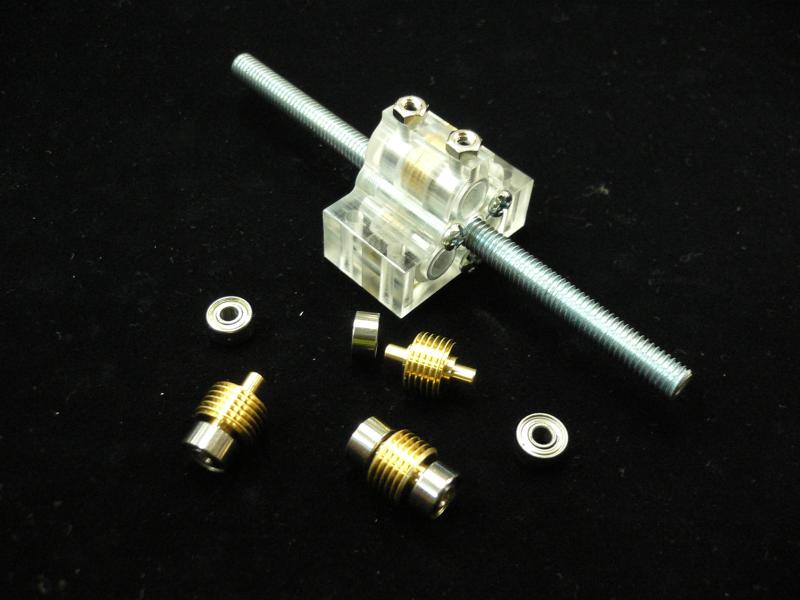

今日頼んでおいたコロが出来上がってきたので試しに中が見えるようにアクリルでケースを作ってみました。
ザボンチャンさんと同じ構造でねじのがた調整が出来るようにしました。
がたも無く気持ちよく回る送りねじが出来ました。
コロねじ実験用にお買い物に追加する予定です。



Re: スピンドルのバランス装置 ノンノ - 2006/06/19(Mon) 17:04 No.529   HomePage

ベアリング入りで最高の出来ですね。
他でも紹介しておきます。
この方式の良いところは、親ネジのリードと実際のリードが一致する事です。



Re: スピンドルのバランス装置 Usagidan - 2006/06/21(Wed) 02:29 No.531

 こんにちは コロよさそうですね。 プロクソンに入るなら面白そうなんですが・・。

最近プロクソンでよく削っている(試し削り)んですが、 どうもx軸のバックラッシュが・・ 小さい円(9mm)で新円に近づくのは難しいんですかね・・。 カップリングは送りねじをおさえつけるぐらいでつけるほうがよいんですか?

 mmさん作のxy一体型ナットなのに とほほ・・です(駄目にしてしまったかも)。ベアリングとダブルナットになってるところが怪しい気もするんですが・・ どうもカップリングが動いています(方向変わるときに見た目で少しわかるぐらい 0.2mm程度?)。

 9mmの円のポケット加工で 9.02 と 9.25ぐらいになってしまっています。 テーブルはかなりきつめで調整しています。

 ところで、この前ミスで付属のバイス(鉄)を削ってしまいました。 刃物が折れずに(先端はなくなっていましたが)削れたのにびっくりでした(笑。



Re: スピンドルのバランス装置 mm - 2006/06/21(Wed) 10:44 No.534

こんにちは
ノンノさんはどんなコロを頼んだのですか?
取り合えず実験なんですが実際に小さなテーブルにしてみようと思っています。
Usagidanさん
プロクソンに組み付けはなるべく小さくコロを作ったのですがスペース的に無理だと思います。
カップリングが動くのはねじの振れやベアリング取り付けベースの取り付け位置等が原因だと思います。
ねじは抜いてみて転がしてみてください。
Y軸と同じようにステンレスのずん切りに換えている人もぱらぱらいます。
取り付け位置は固体差が有るので穴を広げて調整しています。
ベアリング自体のスラスト方向のがたが影響しいぇいる場合はベアリングの片側に紙などをはさみ少し斜めに取り付ける事でがたを逃げています。
ベアリングを2個にしている人もいらっしゃいます。
当初は2個だったのですが2個にすると調整が難しいので現状は1個にしています。
色々工夫してみてください。
バイスを削ってしまう人も時々いらっしゃいます。
無理すれば鉄の鋳物も少しずつなら削れそうですね。



Re: スピンドルのバランス装置 ノンノ - 2006/06/21(Wed) 17:25 No.535   HomePage

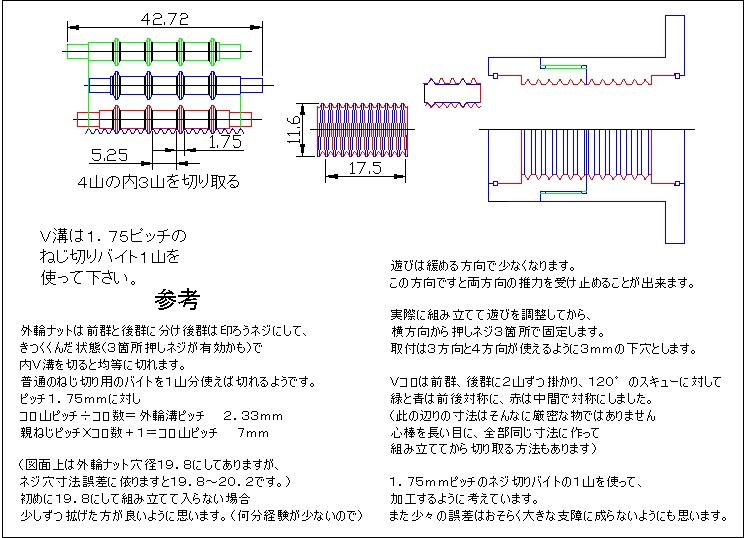

この前から引っかかっている外ナット式
同心コロネジ式です。
先ほど電話したら「すまんなー今手が放せなくて、来月くらいになりそー、必ずするから」と言われてしまいました。

外ナット方式はコロの保持精度は必要ないのですが、
コロが遊星運動をするので、親ネジより差し引いたリードになります。
(実送りリードは組んでみないと判らず、初期は変化があります)
またコロ径は細くても良いのでケーシングの分を考えると、
全体的にはそんなに大きくなりません。



Re: スピンドルのバランス装置 ノンノ - 2006/06/22(Thu) 11:02 No.538   HomePage

本来のバランスに戻りまして、高速CDRを分解してスピンドルモーターのディスククランプの部分を取り外してスピンドルシャフトに取りつけてみましょう・・と言うことでした。

小生はやったことがないので、はっきり判りませんが、
刃物の根元なんかに取りつけると、自動的にダイナミックバランスを取ってくれるそうです。



Re: スピンドルのバランス装置 ロックヒル - 2006/06/22(Thu) 20:01 No.539   HomePage

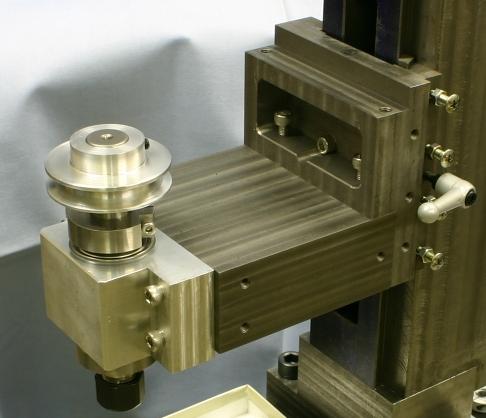

適当に作ったスピンドルですが
振動は殆ど出ません。不思議です。
自作セットカラーなんかはすごくバランスが
狂っていると思うのですが・・・

6000回転くらいしか回していませんが
ベアリングホルダーを触っても振動は
感じられません (^_^)



Re: スピンドルのバランス装置 mm - 2006/06/23(Fri) 23:17 No.549

こんばんは
ノンノさんCDRのバランサーは見た事が無いので機会が有ればばらして見ます。
ロックヒルさんのCNCは
重量が有るので振動にも強そうですね。
X1は柱が細いので無理な加工をさせるとそこそこ振動します。
スピンドル事態の振動はあまり気になりません。



ブラシレスモーター 投稿者:hide 投稿日:2006/05/28(Sun) 01:22 No.481   HomePage

みなさん、こんばんは。

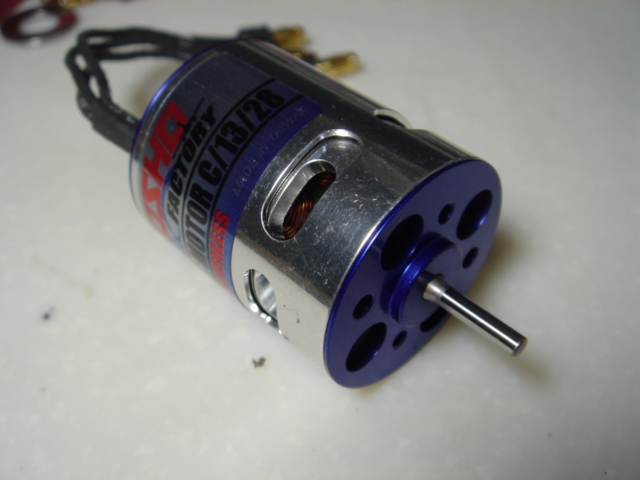

ブラシレスモーターを購入してしまいました。
実際に店に行くと色々あってどれが良いのか分からなかったので、無難なところで、京商のEPキャリバー400用のAF400BLS Motor C/13/28というのとコントローラを購入しました。
どちらも定価9500円なのですが、秋葉原で9500円のが6983円で購入できました。
mmさんのところで見せてもらった、外側が回転するものと違い、軸が回転します。
540モーターと大きさも軸径も違うので取り付け方法を考えようと思います。



Re: ブラシレスモーター Usagidan - 2006/05/28(Sun) 02:13 No.483

こんばんは Hideさん

 以前探したときは540モータと取り付け寸法がまったく同じのものがあったので、買おうと思っていたのですが、そうこうしているうちにカップリングを壊してしまい、大きなマシンも改造に入ってしまい・・。


 報告楽しみにしています!





Re: ブラシレスモーター hirorin - 2006/05/28(Sun) 09:26 No.484

私も秋葉原で探したのですが、商品その物を見つけられませんでした。
ヤフオクで色々有るのですが、実際の寸法が検討が付かないので手が出せない状態です。制御を含んでテストできればと思っていますが・・・・



Re: ブラシレスモーター hide - 2006/05/28(Sun) 11:18 No.485   HomePage

みなさん、こんにちは。
>報告楽しみにしています!
Usagidanさん、ちょっとまわしてみたのですが、プロクソンに使うにはよさそうな感じです。計測はしていないのですが、雰囲気、13〜14Vくらいで3〜4万回転くらい回ってそうです。
高速域はトルクもそこそこ削りには使えそうですね。低速(回転の一番低いほうは軸を押さえると回転がおちるので、削りに使えそうな回転数を見つけようと思います。

>私も秋葉原で探したのですが、商品その物を見つけられませんでした。
hirorinさん、こんにちは。私が購入したところは、秋葉原と言っても昭和通りにあるスーパーラジコンというとこで、店にものがあればここより安いとこは無いですね。あと、昨年移転したのですが(隣のビル)昔から飛び物の模型を扱っているアサミというとこにもあると思います。この店は、中央通りにあります。



Re: ブラシレスモーター hirorin - 2006/05/28(Sun) 22:19 No.489

hideさんこんばんわ
昭和通り側に有るんですか、お店のHPを見ました。
ヤフオク以外で探すとちょっと手が出ない価格ですね。。。



Re: ブラシレスモーター mm - 2006/05/29(Mon) 10:15 No.497

Download:497.zip 497.zip こんにちはhideさん
ブラシレスモータ買われたんですね
hideさんが始めてくれると色々心強いです。
モータ的にはインナーロータは回転は上がるのですが私にはちょっと長時間聞けない音でした。
アウターロータは2万回転ちょっとくらいしか上がりませんが負荷が掛かっても音は変りますが回転数はわからない程度しか下がらず良い感じです。
アンプによるのだとは思うのですがアンプで低速にすると回転が不安定でトルクも下がり切れが悪いような気がしました。
今は秋月のレギュレターで回転調整しています。
先端の小さなカッターを使っても15000回転くらいで不思議と良く切れています。
モータの取り付けはNCTOOLさんのまねをして板1枚で直接取り付けています。
カップリングを変えてベアリングのスラスト調整はかなり有効です。
私のもーたは添付のような板です。



Re: ブラシレスモーター mm - 2006/05/29(Mon) 10:35 No.499

hirorinさん
プロクソン用ならNCTOOLさんが試してくれた
http://aircraft-japan.com/shopexd.asp?id=4107
に売っているWaypoint 2213 1210Kv モーターが音もわりと静かで手ごろです。
アンプは私は20V5AのACアダプターを使っているので10Aくらいの安い物(2〜3千円)を使っています。
わりと何でも大丈夫そうです。




Re: ブラシレスモーター hide - 2006/05/30(Tue) 00:03 No.500   HomePage

みなさん、こんばんは。

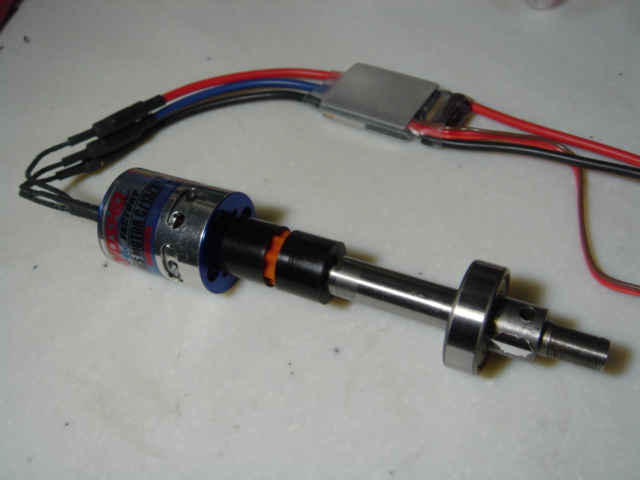

カップリングを加工してつないでみました。
カップリングは以前、mmさんから分けてもらった穴の開いていないものに、モーター側2.3mm、スピンドル側8.0mmで穴を開けています。
モーターマウント部はもう少しかかりそうです。



Re: ブラシレスモーター hide - 2006/06/04(Sun) 14:16 No.512   HomePage

みなさん、こんにちは。
やっとモーターマウント部品が完成しました。
今回は、試しもかねてKS−200で作成。現在、主軸のモーターは日本サーボの56角の913を使用し、1対1でベルト駆動していますが、トルク不足で結構大変でした。

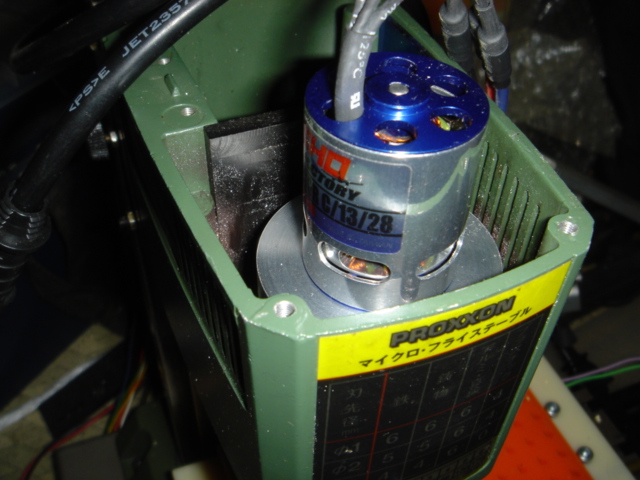

写真は、プロクソンにマウントしたところです。
この状態ではまだ回していません。



Re: ブラシレスモーター mm - 2006/06/04(Sun) 23:44 No.513

Download:513.zip 513.zip こんばんはhideさん
上手く取り付いたようですね
私のKS200はまだ停滞中です。
ねじ切りするにはステッピングが便利ですが外形加工は大きくなるとちょっときついですね。
私も今日友達に頼まれてブラシレスモータ用のフランジ部品をプロクソンで作りました。
取り合えずCADデータとGコードを添付しておきます。
材料は3mmでカッターは1枚刃の2mmなので切削ピッチを少なくしています。
これから作られる方は参考にして下さい。



Re: ブラシレスモーター mm - 2006/06/04(Sun) 23:48 No.514

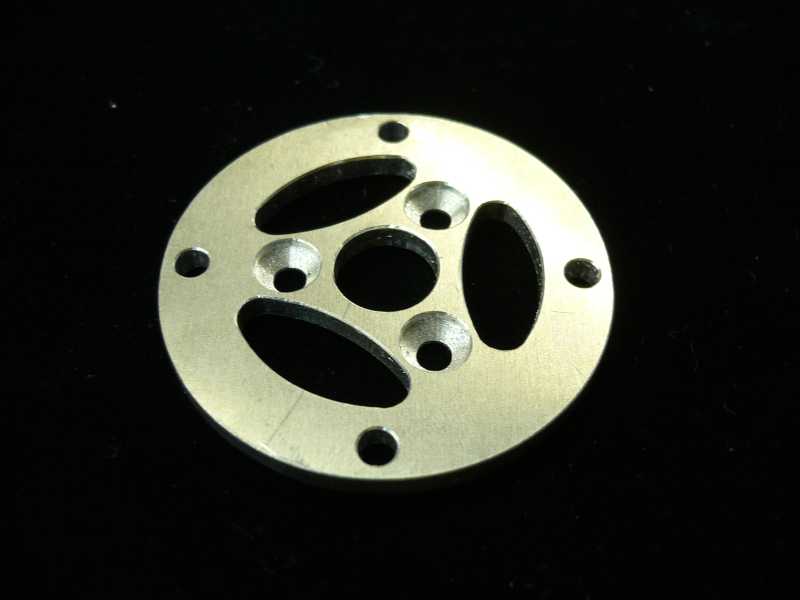

加工したものです。
今切削ピッチを0.5mmにしてエンドミルでも加工しています。



Re: ブラシレスモーター hide - 2006/06/15(Thu) 00:14 No.525   HomePage

みなさん、こんばんは。
ブラシレスモーターをマウントして、動作させようとしたら、回らない・・・
ブラシレスモーターのコントローラを壊してしまったようで、自分で修理しました。

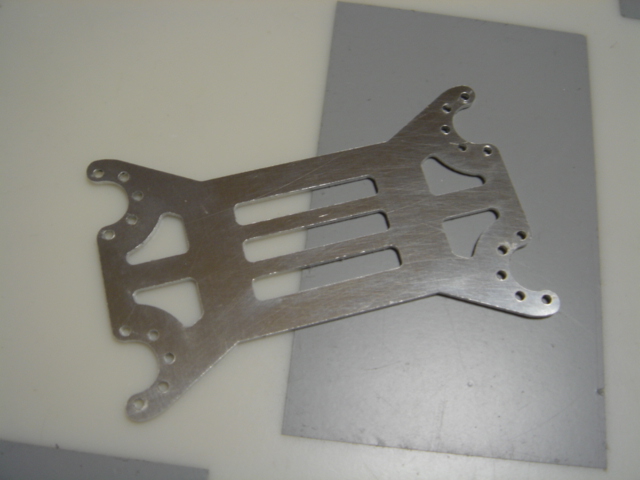

やっと動くようになったので、ロボット部品を削ってみました。
あまり回転を上げてない状態で削ってみましたが、マブチ540のときよりはトルク感があるようです。



お知らせ、USBのサポート 投稿者:ノンノ 投稿日:2006/06/14(Wed) 23:33 No.524   HomePage
カールさんからニュースを貰いました。
(3?)次世代コントローラーで
Deskcncが近々USB 2.0で6軸のサポートになるそうです。

また使用できるGコードの資料が次にあります。
http://www.linuxcnc.org/EMC2_User_Manual.pdf



マイクロフライス 6mmスピン... 投稿者:mm 投稿日:2006/05/31(Wed) 23:55 No.502

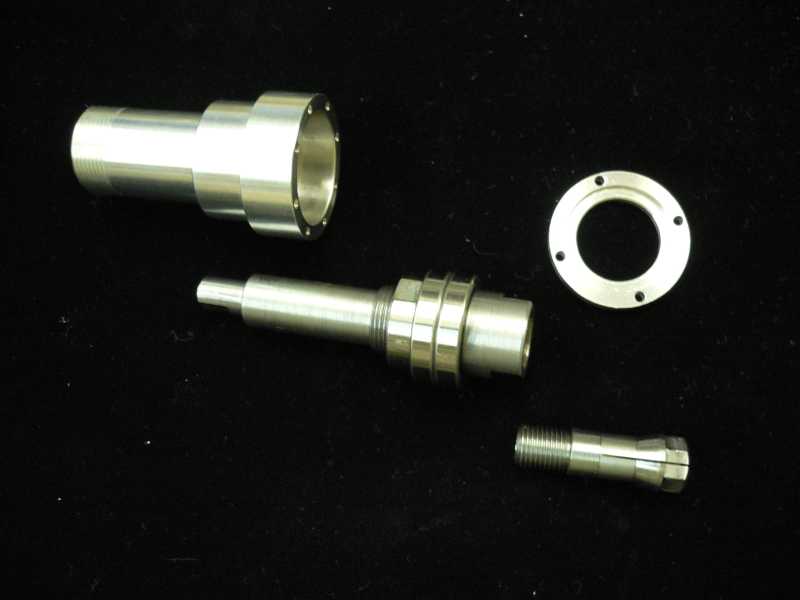

プロクソンで色々な6mmシャンクのカッターが使えるようにスピンドルを検討しています。
友達に協力して頂き試作部品が出来上がってきました。
コレットは宮川の多軸用(PNC-3000)と同じ形で作りPNC-3000に取り付けて振れの確認をしました。
精度もPNC-3000と同じレベルに出来上がりました。
スピンドルも組み立てカッターを20mm出た場所で0.01mm程度の触れなのでかなり満足です。
ベアリングはシンナーで洗いタービン油に変えました。



Re: マイクロフライス 6mmス... mm - 2006/05/31(Wed) 23:55 No.503

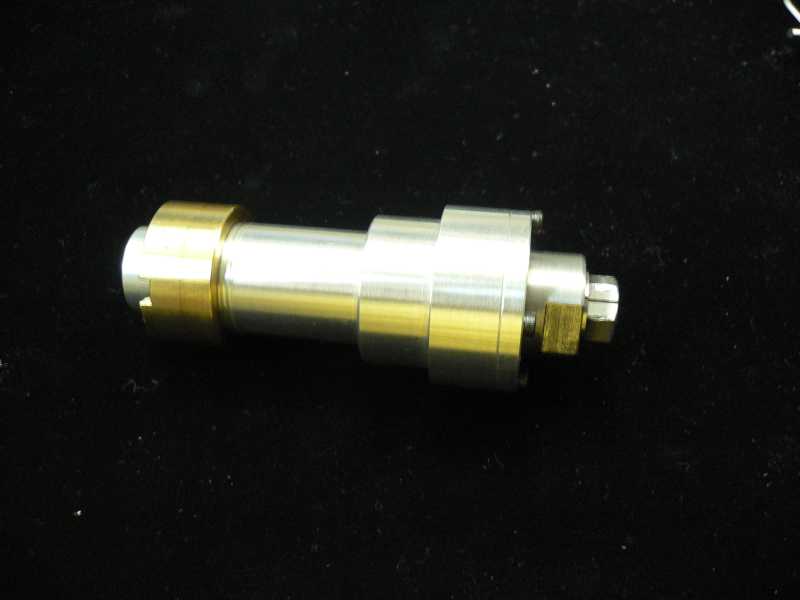

組み立て



Re: マイクロフライス 6mmス... mm - 2006/06/01(Thu) 00:11 No.504

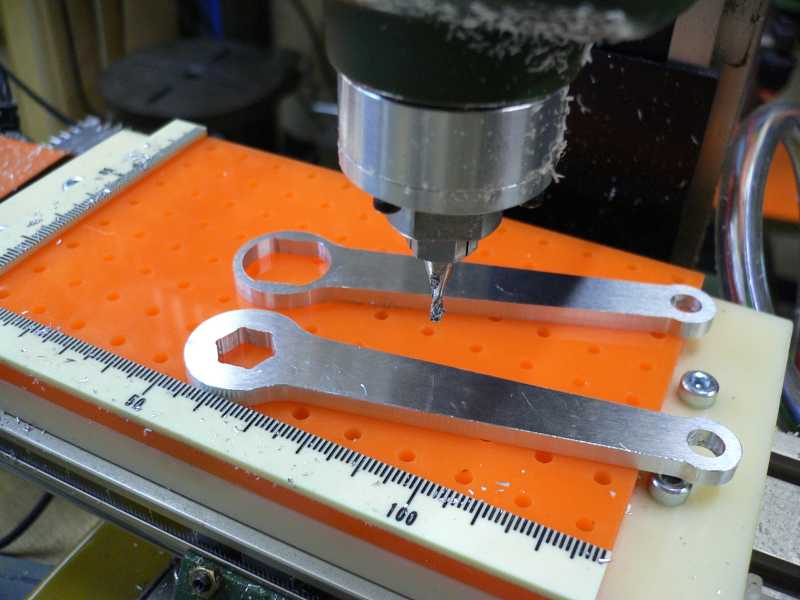

プロクソンに取り付け早速2mmハイスエンドミルでスピンドル用のスパナを4mmのアルミで加工してみました。
切削ピッチは1.9mmで送り速度はF100で加工しました。
加工音も静かで気持ち良く加工できました。
何かリクエストが有れば加工してみます。
プロクソンの成長は面白いです。



Re: マイクロフライス 6mmス... Usagidan - 2006/06/01(Thu) 04:42 No.505

 おはようございます。。 朝から凄いものを見てしまいました。 凄いですね。。。

 モータはブラシレスでしょうか?

 もう最終形態ですね。

 ブラシレスならDAKARAの缶の奴を見てみたいですね!



Re: マイクロフライス 6mmス... riki - 2006/06/01(Thu) 10:25 No.506

先日はいろいろありがとうございました。
スピンドルはキット販売されるようなお話でしたが
先行予約したいところです。が
コレットが3.175に対応出来るか聞き忘れました。どうでしょうか?

BLMとドライバーは同じものを発注しちゃいました。
現物を拝見してなかったら信じなかったかも知れません。



Re: マイクロフライス 6mmス... mm - 2006/06/01(Thu) 11:46 No.507

こんにちは
Usagidanさんモータはブラシレスですが今付けているモータはアウターなので17Vで18000回転くらいしか回りません。
ダカラの缶の加工は先端が0.05mmくらいのカッターを作ったので5万近く回さないと切れなかったと思います。
今回のスピンドルはどちらかと言うとエンドミル加工ねらいです。
今回組み立てたスピンドルはベアリングも普通の物でたまたま振れも良い結果が出た様です。
精度的には実際にはたくさん作ってみないと解らない感じです。
あまり細かい彫刻は色々難しいですね。

rikiさん
先日は有難うございました。
スピンドルは販売できるように成っても私ではキットレベルには成りません。無責任なので材料ですね。
コレットは6mmしか作っていないのでアダプターを作るか宮川の3.175mmコレットを使う事になります。
4mmと3mmはベビーチャックのアダプターを買っても良いと思います。





Re: マイクロフライス 6mmス... Usagidan - 2006/06/01(Thu) 21:05 No.508

 材料販売楽しみですね。

 なんとなく、パワーアップしたようだったのでむずかしめの奴を言ってみました。

 3.175mmのコレットもあると便利そうですね。



Re: マイクロフライス 6mmス... mm - 2006/06/03(Sat) 09:13 No.511

おはようございますUsagidanさん
Usagidanさんの場合はPNC-3000も持っているのでコレットの兼用が出来ますね。
PNC用のコレット買いましたか?
6mmが必要でしたら精度は無保証ですが作ったコレットで使えます。



Re: マイクロフライス 6mmス... Usagidan - 2006/06/04(Sun) 23:58 No.515

こんばんは mmさん。

PNCのコレットですが、以前お聞きしたときは3.175mmが欲しかったのですが、まだ買えていません。 宮川に問い合わせて見積もりが来たんですが、扱っている工具商に頼んでくれーって言われたのですが、そんなものあるわけでもなくとまっています。 メカ的には修理したんですが、(モータ交換、カップリング交換) まだ動かしていません。 6mmはもっています。

コレットは3.175は作る予定は無いですか? どちらにしろこのセットは販売されたら欲しいので注文したいと思っています(笑。

 最近もあんまり時間がないんですが、マイクロフライスの音をどうにかしたくてNCTOOLさんとかmmさんを参考に主軸を作ろうかと旋盤の練習をしていました(まだ鉄は全然うまく削れませんが・・・)。

 ちょっと遅れているんですが、もうちょっとしたら落ち着くので、リューターを含めて色々注文させてください。お願いします。



ブラシレス、センサレス riki - 2006/06/05(Mon) 10:47 No.516

注文していたモーターとアンプが届いたので早速回そうとしましたが
ウンともスンとも・・・・
RCの事は全く無知なのでググッて調べました。20ms位の周期で1〜2msecの”H"パルス幅で・・・みたいな事が見つかりやってみました。
何とか回りました。推論ですがアンプはポール信号の速度帰還は掛けてないようですね。余り回転が落ちないのはモータのトルク/回転数カーブを平坦に近づける設計なんでしょうね?
皆さんはmachからのPWMで制御しているんですか?



Re: マイクロフライス 6mmス... mm - 2006/06/05(Mon) 11:24 No.517

こんにちは
Usagidanさん
私も決まった工具やさんも無いので以前宮川から直接むりやり買いました。
コレットは取り合えずその他のサイズを作る予定は有りません。
6mmコレットの中に入れるスリーブは4mmと3.175mmと3mmを作るかも知れません。(外注)
私にはスピンドルを作れる力は無いです。
NCTOOLさんとはぜんぜんレベル違いです。
普通の鉄は削りにくいですね。
私は鉄の場合快削の材料か45Cが削りやすいです。

rikiさん
モータ回ったんですね
何で信号を作ったんですか?
私はMachからはただのON,OFFだけをさせています。
MachからPWM制御も面白そうですが、回転数の調整はボリュームの方がやりやすいです。



Re: マイクロフライス 6mmス... riki - 2006/06/05(Mon) 19:08 No.518

mmさん今晩は。
卑怯にも信号はファンクションジェネレータで加えました。
でも、確認取れたので簡単なもので行けると思います。

>私はMachからはただのON,OFFだけをさせています。
この方法が思いつきません。



Re: マイクロフライス 6mmス... mm - 2006/06/05(Mon) 23:09 No.519

こんばんはrikiさん
on,offは次のページのNo.428で紹介したPICとリレーで動かしています。



Re: マイクロフライス 6mmス... Usagidan - 2006/06/06(Tue) 11:06 No.521

こんにちは mmさん 皆さん。

mmさんもNCTOOLさんも僕からしたら別次元です。 mmさんは謙遜されていますが、その気になれば何でも作ってしまいそうです。

 販売を楽しみにしています。
