ウオンテッド　投稿者：ノンノ 投稿日：2006/10/25(Wed) 11:24 No.986

有るおもちゃを以前から作っていまして、その部品を捜して居ます。
それは内径80.5φから81φ位のドーナツ型
中空で中に液体を入れます、外径は100φから120φくらいです。
（或いはシフォンケーキの型に蓋を付けたような）形状です。
目的は中に液体を入れて回転させると自動的に中心が決まるという代物です。
何か代用できそうなものがありましたら教えて下さい。
（この様なものを１から作るのは相当困難です）

Re: ウオンテッド　ニシハマ - 2006/10/25(Wed) 17:12 No.989

おーすごげですね
流体軸関連だと思いますが
探してみたのですが見つかりませんね。
フライホイールなどの部類になりそうかもね。
また見つかったら連絡します。

そんなに良いものではありません　ノンノ - 2006/10/25(Wed) 21:37 No.990

遠心脱水機で布巾を絞るのに使います。
（力が入らなくて上手く絞れないためです）

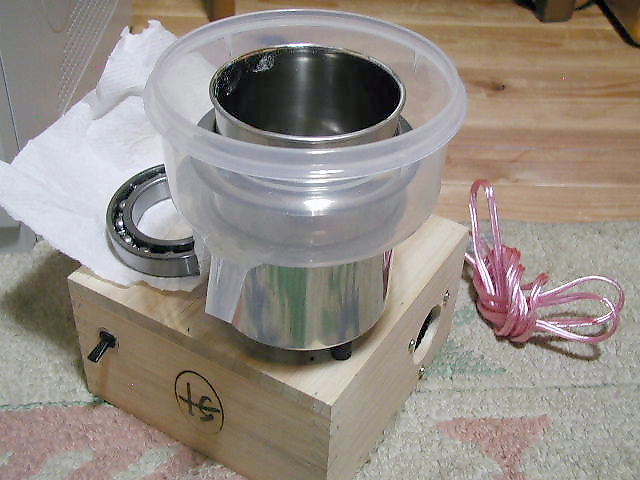

ステンレスのケース、ローター、バケットから成っています。
ケースは９０φでローターに１００φのツバが付いています。
ローターは８０．５φでその中に８０φのバケットが入ります。
ローターの底にはベアリングを分解して作るオートバランサーを入れます。
（一緒に写っているベアリングは外径８０φです）
ローターのツバの上に問題のドーナツケースを取付、内部に水を半分くらい入れます。
バケットはローターの中にピッタリと収まります。
回転をはじめると脱水した分が僅かなテーパーを上って
ケースの上部に固定したタッパーウエアに入り
出口から出てコップにはいるという寸法ですが、

モーターが小さすぎて回転が上がる前に焦げ臭くなります。
（それで冷却ファンを付けましたが追付きません）
上手くバランスが取れている場合は回転はすぐに上がって過熱しません。

ローター底のバランサーは何とか出来ますが、上部のバランサーの材料がありません。

他にはモーターシャフトをリジッドに付けてしまいましたが、
有る程度フラフラにすることで、皿回し状態に成りやすいと思っています。

チャット　投稿者：mm 投稿日：2006/10/24(Tue) 14:45 No.979

チャットページを追加しました
何か相談できると良いですね
メールアドレスの入力は必要有りません

Mach3のお勉強　投稿者：mm 投稿日：2006/10/24(Tue) 11:31 No.977

Mach3の勉強をしています
語学力が無いので翻訳ソフトで翻訳してみました。
難しい日本語ですが私には英語よりはましです。
フライス
http://www.machsupport.com/documentation/M3M1_84-A2.pdf
http://221.132.133.82/forme/up/Mach3/M3M1_84-A2_j.pdf
旋盤
http://www.machsupport.com/documentation/Using3Turn.pdf
http://221.132.133.82/forme/up/Mach3/Using3Turn_j.pdf

新型ＣＮＣ基板のインプレッショ...　投稿者：ノンノ 投稿日：2006/09/22(Fri) 12:51 No.840

まだ価格は決まっていないのですが・・
* USB 2.0 Com Interface
* 6 Axis Step/Direction Output
* 5 General Purpose Outputs
* 1 PWM Output for Spindle Speed Control
* 6 Home Inputs
* 6 General Purpose Inputs
* Status LEDs
* Up to 75000 Steps/Second
* Individual MTA Connectors for each axis (+5v, Gnd, Step, Dir) and Output (Gnd, +5v)
* Small Size (2.75 x 3.00 inches).

Complete Part Files stored on inexpensive Secure Digital media

* Part is completed even if Host computer loses communiactions
* Capable of supporting any combination of Constant Vector Velocity, Continuous Motion Contouring, or High Speed Machining trajectories
* Trajectories may be imported from 3rd Parties

Re: 新型ＣＮＣ基板のインプレッ...　mm - 2006/09/23(Sat) 13:32 No.842

こんにちは
これはDeskCNCの新しい物ですか？
早く実際に加工しているところを見てみたいですね
楽しみにしています。

ＣＮＣ基板のインプレッション　ノンノ - 2006/09/23(Sat) 14:41 No.844

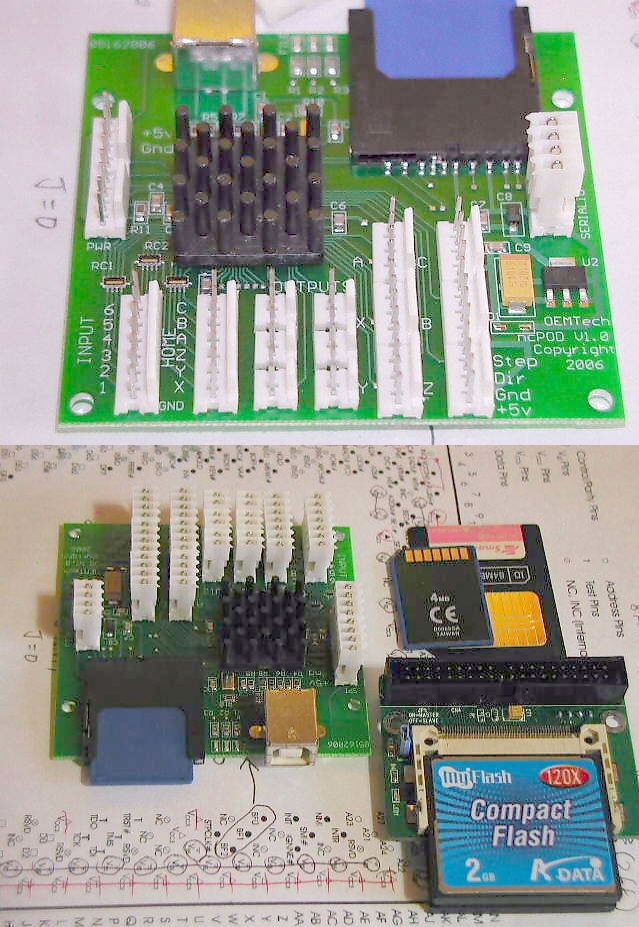

ハーイ　新しいＤｅｓｋＣＮＣです。

仕様
USB 2.0 comインターフェース
6軸　ステップ/方向出力
5　多目的出力
1　スピンドル速度調節　PWM出力
6　ホーム入力
6　多目的入力
状態表示　ＬＥＤ
最高　75000ステップ/秒
分割可能　コネクター
各軸（+5v、Gnd、ステップ、方向）とOutput（Gnd、+5v）
小さい基板サイズ（2.75×3.00インチ）
ＳＤカードにファイルを保存できます。

ホストコンピューターの通信が切れてもパート（部分？）は完了します。
（Part is completed even if Host computer loses communiactions）
定角速度が可能です。
（Capable of supporting any combination of Constant Vector Velocity.）
定速度切削が可能です。
（Continuous Motion Contouring.）
高速工作追従機能。
（High Speed Machining trajectories.）
軌道は第3パーティー（３次元？）から取り込まれます。
（Trajectories may be imported from 3rd Parties.）

追加

まだ全軸のソフトが検証していません。
検証が出来たらまたご案内しますが、
英語版ソフトは無料で、基板はケーブルとかの付属品無しで
$200位を予定しています。
（２５０００円くらいです）

新型ＣＮＣ基板とタッチセンサー...　ノンノ - 2006/10/21(Sat) 12:15 No.952

ｍｍさん、rikiさん、secさん
画像を載せました。
良かったら見て下さい。

Re: 新型ＣＮＣ基板のインプレッ...　mm - 2006/10/22(Sun) 20:43 No.958

こんばんはノンノさん
ページを見てきました。
SDの使い方ですが加工時間で容量を使うんですね
基板は先に送って頂ければ時間のある時に配線の準備でもして見ます。

新ＣＮＣ基板　ノンノ - 2006/10/23(Mon) 12:38 No.966

有り難う御座います。
それではお送りしますので宜しくお願いいたします。
（おまけＵＳＢ延長とモーター３個付き）
それと、ヤフオクで１ＧＢのメモリーを落札しています。
１枚２７００円くらいですが、いかかですか？

Re: 新型ＣＮＣ基板のインプレッ...　riki - 2006/10/23(Mon) 13:20 No.967

ノンノさんこんにちは。
私にも１個お願い出来ますか？

新ＣＮＣ基板　ノンノ - 2006/10/23(Mon) 13:33 No.968

有り難う御座います。
ＳＤカードはどうされますか？
東芝の標準速型１ＧＢです。

Re: 新型ＣＮＣ基板のインプレッ...　mm - 2006/10/23(Mon) 15:25 No.969

こんにちはノンノさん
SDカードもお願いします。
コネクターは付属ですか？
お手持ちですたらお願いします。

Re: 新型ＣＮＣ基板のインプレッ...　riki - 2006/10/23(Mon) 20:25 No.970

ノンノさん
SDカードもまだ有ったら私にも
一枚お願いすます。

コネクター　ノンノ - 2006/10/23(Mon) 20:45 No.971

> コネクターは付属ですか？
> お手持ちで・・・
１台分のコネクターは初めから付いていますが、
取り替え分のＩ／Ｏ関係のコネクターは
まだ発注するか考えていませんでした。
「モレックスの型番ですと
http://www.molex.com/catalog/pdf/MX42225.pdf」
一度聞いてみますね。

新ＣＮＣ基板サービス品　ノンノ - 2006/10/24(Tue) 10:03 No.975

ｍｍさん、ｒｉｋｉさん、ｈｉｒｏさん、長さんご予約いただきました。
> 第２世代も火入れしていないのに
> 此欲しいですね
Ｓさんはご予約いただいたのでしょうか？

基本セット、「ncPOD基板」ソフトは無料ダウンロード
「ＵＳＢ中継ケーブル（１０５均）」「モーター３個」
はおまけで付いています。（２００００円送料込み）
今回５台だけのサービス品です。
その理由は私がドンクサクてまだソフトの検証が出来ていないためです。
（ＨＤＤが一杯でして「.NETフレームワーク」がインストールできません）

他にオプションで（お１人当たり１組みのみ）
モーター３個、追加　２０００円（基板が６軸ですので）
標準東芝ＳＤカード１ＧＢ　２７００円
が有ります。

実はこれのためにヤフオクで１ＧＢのＳＤカードを買いました。
約２４００円平均で買いましたので
送金料や送料などで２７００円になりました。
（此方に到着するのにもう少し掛かります、
ＳＤカード込みですと発送はそれからの予定です）

もしモーターが余った場合は次の分のおまけなんかに考えておきます。

ソフトウエアはマイクロソフトの「.NETフレームワーク」を
http://www.microsoft.com/downloads/details.aspx?FamilyID=0856EACB-4362-4B0D-8EDD-AAB15C5E04F5&displaylang=en
ダウンロード（無料）してインストールして戴き、
私の所に出しています、（お買いあげいただいた方用）
「ncPOD 制御パネル（無料）」をダウンロード、インストールしてい戴きますと
動作することになっています。

ほかにも、「ソフトウエア開発キット（無料ダウンロード）」と
云うのがありましてマイクロソフトの開発キットVB, VC#, VC++, VJ#（無料）を
使って改造することは出来ます。
「それらは私の所を通して公開は出来ますが、
独自に販売することは出来ません。」
（著作権は占有できません）

私も日本語化改造をするつもりでありますが、
何せ遅いものですから予定が立っていません。

Ｘ３ＣＮＣ　投稿者：Usagidan 投稿日：2006/10/13(Fri) 23:21 No.915

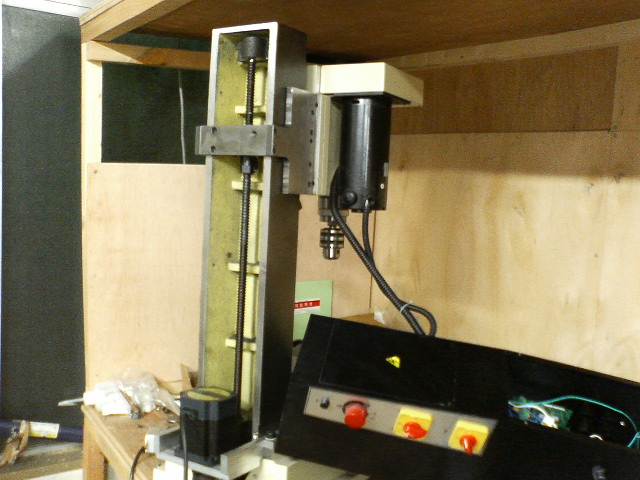

　皆さんこんにちは。　以前紹介した、Ｘ３ーＣＮＣですが　ｚ軸の台形ねじが外れずに進んでいなかったのですが・・

　今日は無理やりはずして（サンダーで切って）、ボールねじに交換しました。　ベルトの音がちょっと気持ち悪いですが一応スムーズに動いています。　ガスダンパーはねじを外すときにとってしまって、硬くてつけれないのでとりあえずはずしたままにしています。

Re: Ｘ３ＣＮＣ　ロックヒル - 2006/10/13(Fri) 23:54 No.916

いよいよ始まりましたね。

>今日は無理やりはずして（サンダーで切って）、

退路を断つ、ＣＮＣ化の強い意志ですね。（自分には真似できそうにありません）
モーターの位置など、Ｘ３を持つ者として参考になりそうです。
ＣＮＣフライス、これからが楽しみです。

Re: Ｘ３ＣＮＣ　Usagidan - 2006/10/14(Sat) 01:58 No.917

こんばんは　ロックヒルさん。

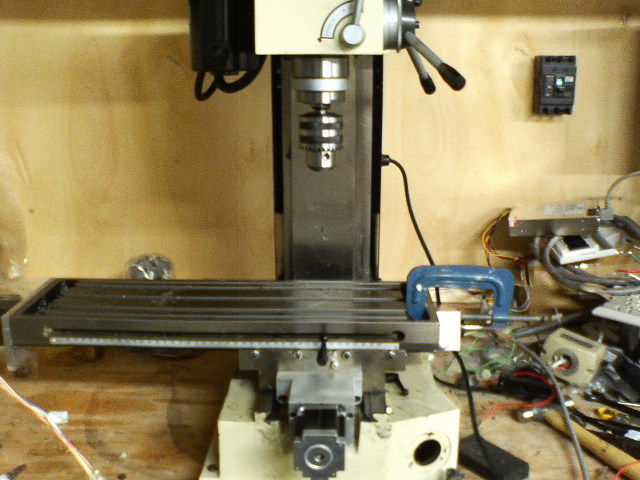

今、XYのモータをクールマッスル（とりつけただけ）から秋月のモータに変えて日本サーボのドライバで1/4マイクロステップ、２Aで動かしてみました。

結構いい感じで動いています（F500)。

レールの摺りあわせのためにひたすら動かしています。　X軸の左のベアリングホルダが失敗してシャコマンでとめていますのでバックラッシュがあります。

Re: Ｘ３ＣＮＣ　ロックヒル - 2006/10/14(Sat) 08:07 No.918

Usagidan さんおはようございます。

>結構いい感じで動いています（F500)。

Ｆ500、十分ですね。長手送りだけでも秋月新モーターを付けてテストでもと思っていました。
（最近仕事が忙しく工作はぜんぜんですが・・今日明日も仕事です）

Re: Ｘ３ＣＮＣ　きゃのん - 2006/10/18(Wed) 15:11 No.926

Usagidanさんお久しぶりです。
やってますね。
私も買いました。そのモータどうですか？
Ｆ５００ぐらいが限界ですかね。
もうちょっとせめてＦ１０００ぐらいに出来たらいいなー
贅沢ですかね。
私ももうちょっとしたらテスト始められそうです。

Re: Ｘ３ＣＮＣ　Usagidan - 2006/10/19(Thu) 07:42 No.931

　きゃのんさん　お久しぶりです。

　Ｆ５００以上は出ます。かみそりを少し緩めにしたらＦ１０００でも余裕です。なじんでくれば余裕じゃないかと思っています。リード５です。　Ｆｕｓｉｏｎの部品は安いけれど・・・それなりです。

　

Re: Ｘ３ＣＮＣ　Usagidan - 2006/10/19(Thu) 23:14 No.938

　追記・・

　現在、調整中なのですがスライドを硬めに調整するとカップリングのバックラッシュが0.2～0.5mmぐらい出てしまうことがわかってきました。(リード5mmなので0.36°)

　こういった場合、もっと剛性の高いカップリングに交換するしかないのでしょうか・・？　

Re: Ｘ３ＣＮＣ　mm - 2006/10/19(Thu) 23:25 No.941

こんばんはUsagidanさん
X3改造のご紹介有難うございます。
私も挑戦してみたい一つですが場所が確保出来ないので当分無理そうです。
ちょっと小さいXM-20
http://www.bellmex.com/x2_0603.html
にも興味が有ります。
また色々教えて下さい。

Re: Ｘ３ＣＮＣ　Usagidan - 2006/10/20(Fri) 01:17 No.942

こんにちは　ｍｍさん。XM-20よさそうですね！　

上のカップリングの話は良く考えたら　計算ミスをしていて

0.5ｍｍなら36°もずれないと駄目なので全然違うようです。　

X3－CNCキットは僕の組み立て法が悪いのかもしれませんが・・（もとのスラストベアリングの奴を使わず　アンギラ2枚合わせ紙挟み等の固定です）。　おしたり引いたりして動くようなガタはほぼ０ですが、ボールねじのバックラッシかX軸で0.6mm　Y軸で0.2mm程度のバックラッシがあります。　ｚは重いからかほぼ０です。

　このままじゃ拉致があかないのでX軸(長い方）は3点支持でガタを締め上げようかと思っています。ｙ軸は片もちなので方法が思い浮かびません・・

　駄目ならねじを交換です。高い精度いるモノを作るわけではないので補正で諦めるかもしれません・・。

　X3はギア音はでかいものの　0.5mm ピッチ　F250ぐらいのアルミ切削だと切削音は無いに等しいので騒音の点ではロックヒルさんのベルト駆動改造をほどこせば・・・

Re: Ｘ３ＣＮＣ　mm - 2006/10/21(Sat) 00:02 No.950

こんばんはUsagidanさん
カップリングのたわみはステッピングモータの場合速度優先か精度優先かでびみょうですね
以前カップリングを交換してテストして見たことが有るのですが丈夫なカップリングは位置ずれ起こさない安全速度が遅くなりました。
組み付けや条件でまた違うとは思いますがステッピングの場合初速の衝撃吸収になり３D加工など速度を優先する場合はウレタンなどのカップリングが良さそうです。
X3のような丈夫な機械はあまり速度は必要無さそうなので丈夫なカップリングが良さそうですね
ボールねじもバックラッシュはその他部品も含め色々ですね
実際に加工したものが自分が使える範囲なら何でもOKですね

Re: Ｘ３ＣＮＣ　Usagidan - 2006/10/22(Sun) 21:20 No.960

　こんにちは　mmさん。　頑丈な機械の場合はバックラッシ０の金属のがよさそうなんですね。

　一応組みなおしをして　色々したら　ｙ軸は0.1mm　Ｘ軸は0.5mmまで減りました。　ねじはバックラッシがあるので　少し斜めにつけたら随分減りました。　ｘ軸はベアリングのバックラッシでもありそうです。ここは、ベアリングホルダの作り直しで対応しようと思っています。

　補正をしたらだいぶ新円に近くなりました。　ためしにアルミ10mm（Ｆ２００　0.25mmずつ）を削っていますが遅いことを覗けば・・　かなり重宝しそうです。　この勢いで自分のＸＪ９５１２にも秋月モータをつけちゃおうと部品を削っています。
