よろしくお願いします 投稿者:Kei 投稿日:2006/11/27(Mon) 22:50 No.1330

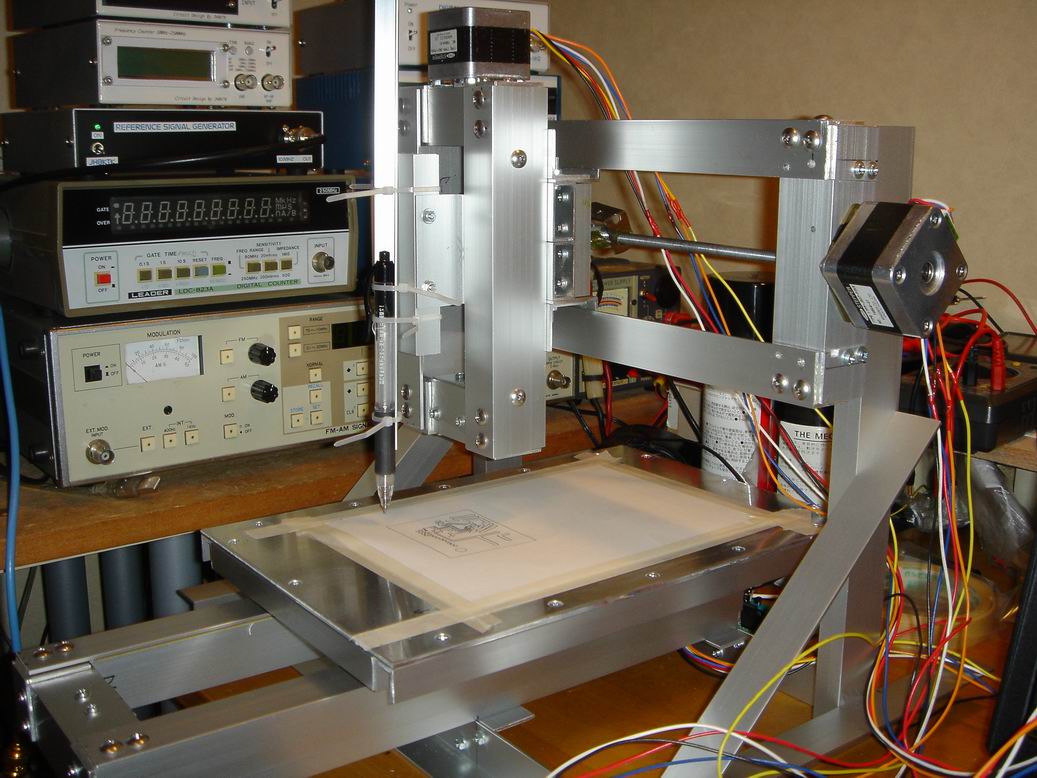

はじめまして、CNCに興味を持ち作ってみました。
モータは秋月の中型の物で、材料はほとんどホームセンターで調達しました。
工具も無いので2ヶ月ほど、金きりノコと電動ドリル、ヤスリガケで組み立て
どうにか動作するようになりました。
Mach、TurboCNC、Kcam4で動作させて見ましたがなんとなく動いているようです。
後はスピンドルを付けて実際に基板とか作成してみたいと思っています。

フライス盤のフの字も知らない、ど素人ですので変な質問をするかも知れませんが
今後ともよろしくお願いいたします。



Re: よろしくお願いします mm - 2006/11/28(Tue) 09:02 No.1331

おはようございます
KeiさんCNCのご紹介有難うございます。
手近の材料で上手き出来ていますね
レールはどんな仕掛けなんですか?
これから楽しみですね
またお願いします



NKさんの渦巻きソフトプラス 投稿者:mm 投稿日:2006/11/25(Sat) 21:22 No.1312

先日の焼印加工が簡単に出来るようにNKさんの渦巻きソフトにラスター加工を追加してもらいました。
加工テストも上手く行きました。
ソフトの特徴はモノクロ2階調で作成した物にVカッターで加工するときにカッターでけられないように補正してくれます。
文字やイラストの立ち上がりをカッターに合わせ斜めになり狭い場所ではカッターが入れる深さにしてくれます。

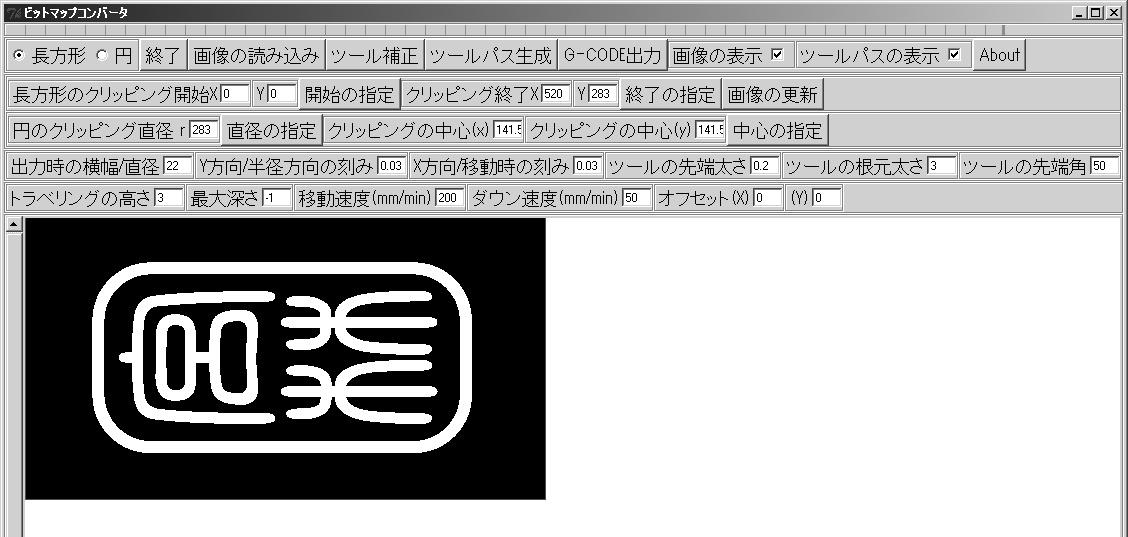

ペイントで作成した本絵です。
書類名に日本語は使えません。
PIGで保存した物を読み込みます。



Re: NKさんの渦巻きソフトプラス mm - 2006/11/25(Sat) 21:24 No.1313

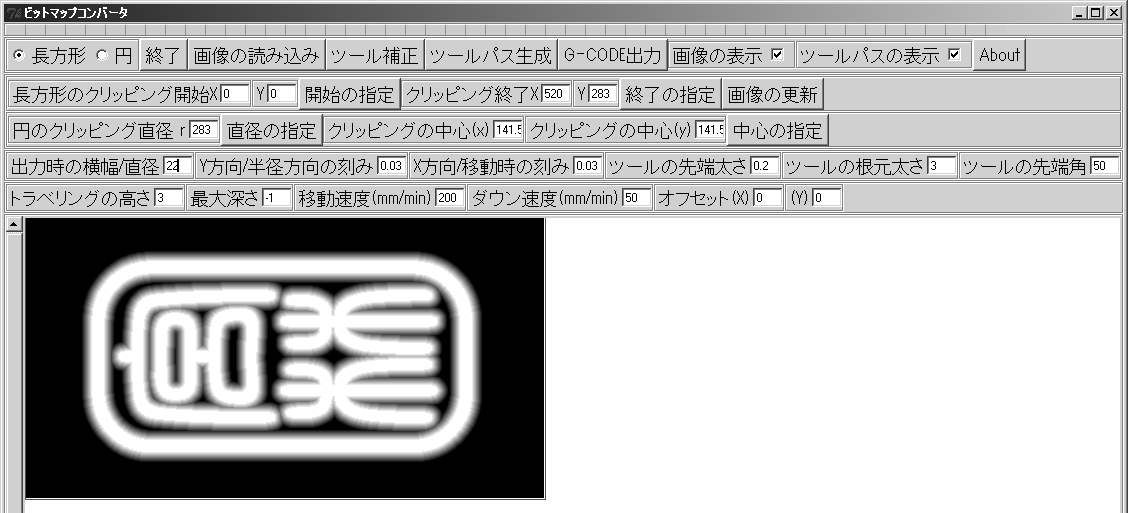

添付のようにカッターなどの設定をしツール補正ボタンで補正すると立ち上がりや幅の狭い部分などがグレースケールになり補正されます。



Re: NKさんの渦巻きソフトプラス mm - 2006/11/25(Sat) 21:27 No.1314

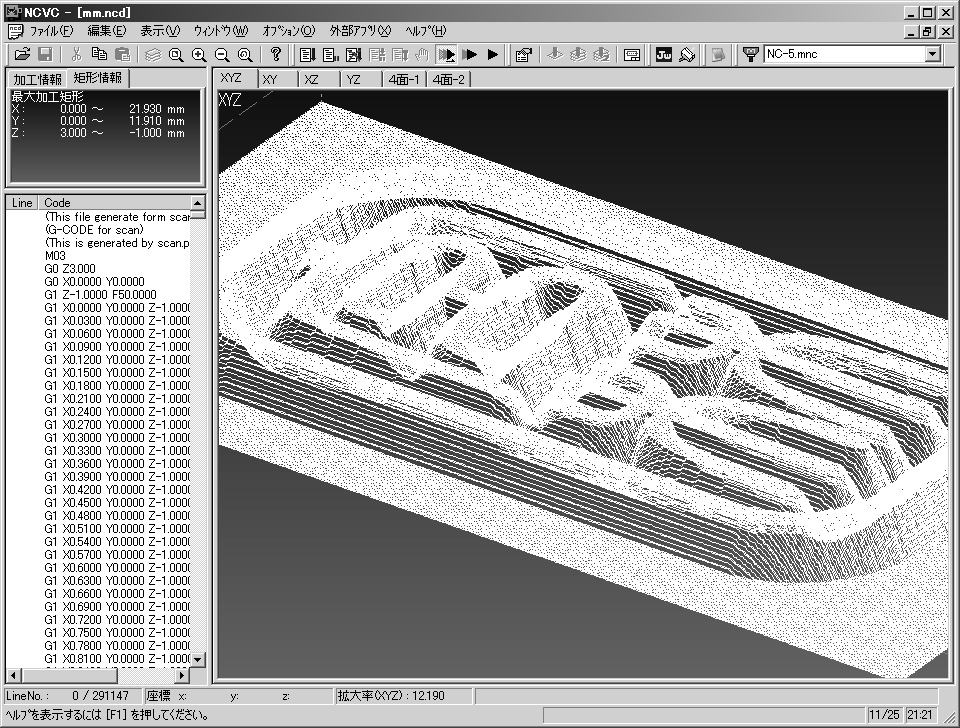

ツールパス生成をしG-COD出力した物を
NCVCで見てみるとこんな感じに補正されている事がわかります。
NCVCで位置や大きさなども確認できます。



Re: NKさんの渦巻きソフトプラス mm - 2006/11/25(Sat) 21:45 No.1315

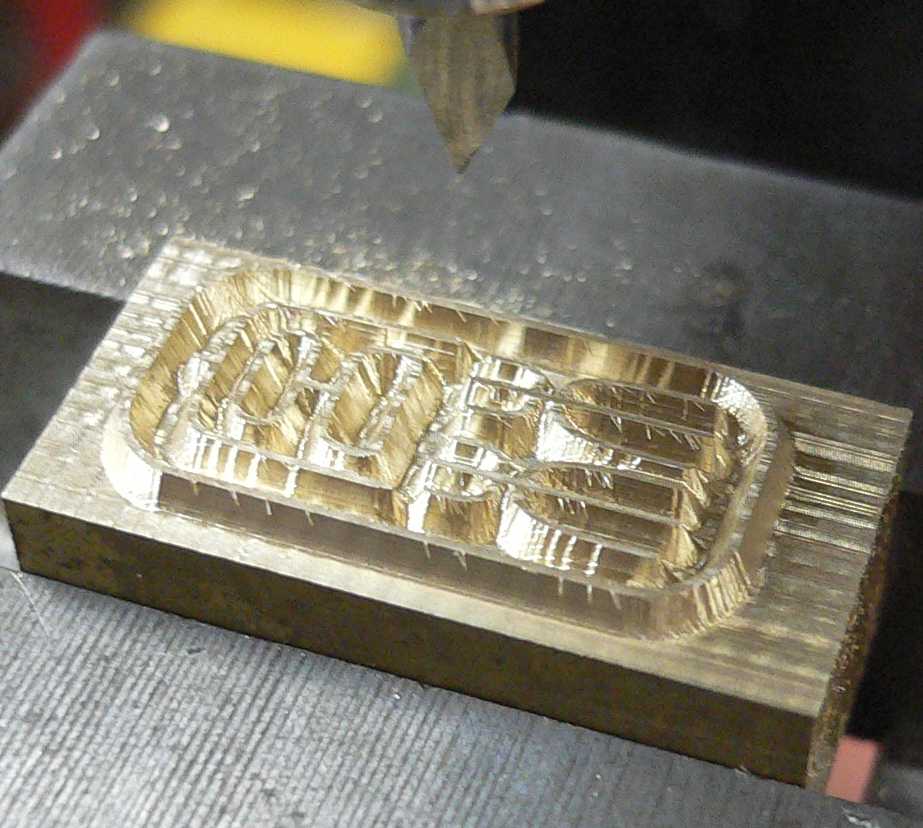

加工したものはこんな感じです。
加工方法は速度はF200にしていたのですが遅いのでF300に上げて加工しました。
50度Vカッターの先端を0.2mmくらいに落としスピンドルは15000回転くらいです。
基本的には渦巻きソフトと同じ使い方です。
解らない事は質問してください。
ソフトは
http://221.132.133.82/forme/up/NK-CNC/scan2.ZIP
です。
感想などもお願いします



Re: NKさんの渦巻きソフトプラス riki - 2006/11/25(Sat) 22:00 No.1316

早速DLさせてもらいました。
丸物以外にも使えるとテーマが広くなりますね。
とても素晴らしいことです。
NKさん!本当にありがとうございます。
彫れたらレポートさせてもらいます。



Re: NKさんの渦巻きソフトプラス NK - 2006/11/25(Sat) 22:02 No.1317   HomePage

mmさん、テストありがとうございます。

きれいに彫れていますね。
これで、表札でもつくりましょうか?

渦巻きソフトプラスは、自己責任にて、自由にご利用下さい。

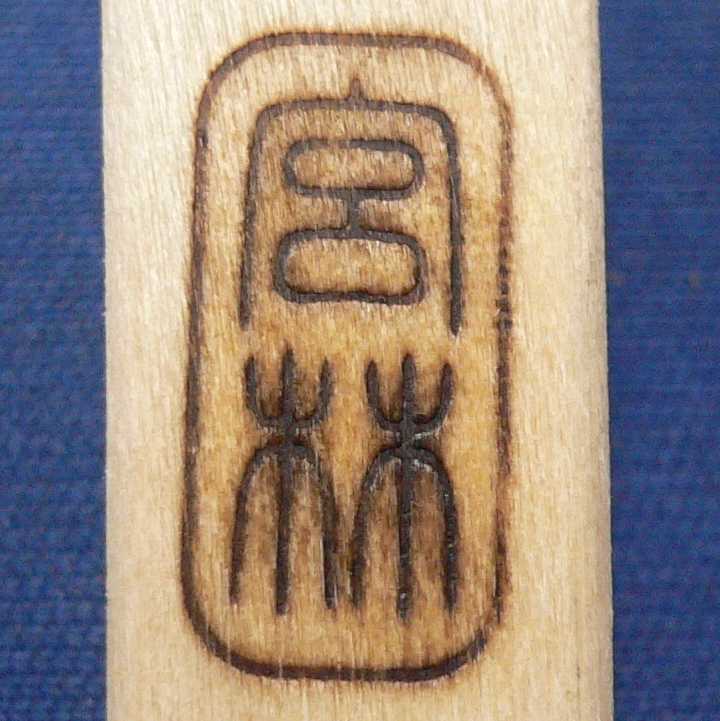

Re: NKさんの渦巻きソフトプラス mm - 2006/11/25(Sat) 22:21 No.1318

ちょっとわりばしに押してみました
けこう面白いですよ
おろちも裏で紹介しています。
まだみたい。。



Re: NKさんの渦巻きソフトプラス riki - 2006/11/25(Sat) 22:25 No.1319

加熱はどうやってるんですか?


Re: NKさんの渦巻きソフトプラス mm - 2006/11/25(Sat) 22:28 No.1320

テストなのでバーナであぶりました。
小さい物は半田こてに付けられる様にすると押しやすいです。
過去のどこかに有ると思います。



Re: NKさんの渦巻きソフトプラス ひま爺 - 2006/11/26(Sun) 00:06 No.1321   HomePage

NKさん、何時もどうもです。
ダウンロードさせてもらいました。有難うございます。
方形のものが欲しかったので喜んでます。少し勉強してみます。

mmさん今晩は。
このテストの素材はアルミ、又は真鍮でしょうか?
また大きさはどれ位のものですか? 印鑑ぐらいのものかな?
まだ読んでませんがソフト側に何か制限があるのでしょうか?

以上よろしくです。



Re: NKさんの渦巻きソフトプラス NK - 2006/11/26(Sun) 00:32 No.1322   HomePage

今晩は、ひま爺さん。
ぜひ使ってください。使っていただけると、とても嬉しいです。

ソフト側の制限は特にありませんが、巨大な画像(メガピクセル以上)を取り込んだり、刻みが小さすぎたりすると、メモリと時間をとても食います。

ぜひ、有効にご利用下さい。



Re: NKさんの渦巻きソフトプラス アルフ - 2006/11/26(Sun) 01:12 No.1323

こんばんは!
調子よく銅を削ってたら、隣から苦情が来ました(泣
音はそれほどうるさくないようですが、振動が大きいようです。
しばらく、柔らかいものを削ることにします・・・。

ソフト早速ダウンロードさせてもらいました!!
表札からヒントを得て、会社のロッカーのネームプレートでも
作ってみようかと。
また出来たら紹介させてもらいます。



Re: NKさんの渦巻きソフトプラス ひま爺 - 2006/11/26(Sun) 11:05 No.1324   HomePage

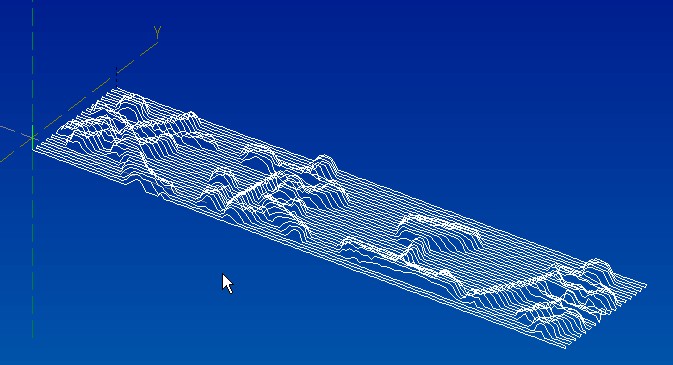

四苦八苦、寄り道ばかりで・・・(笑)
何とかG子だけやり方が判りました。

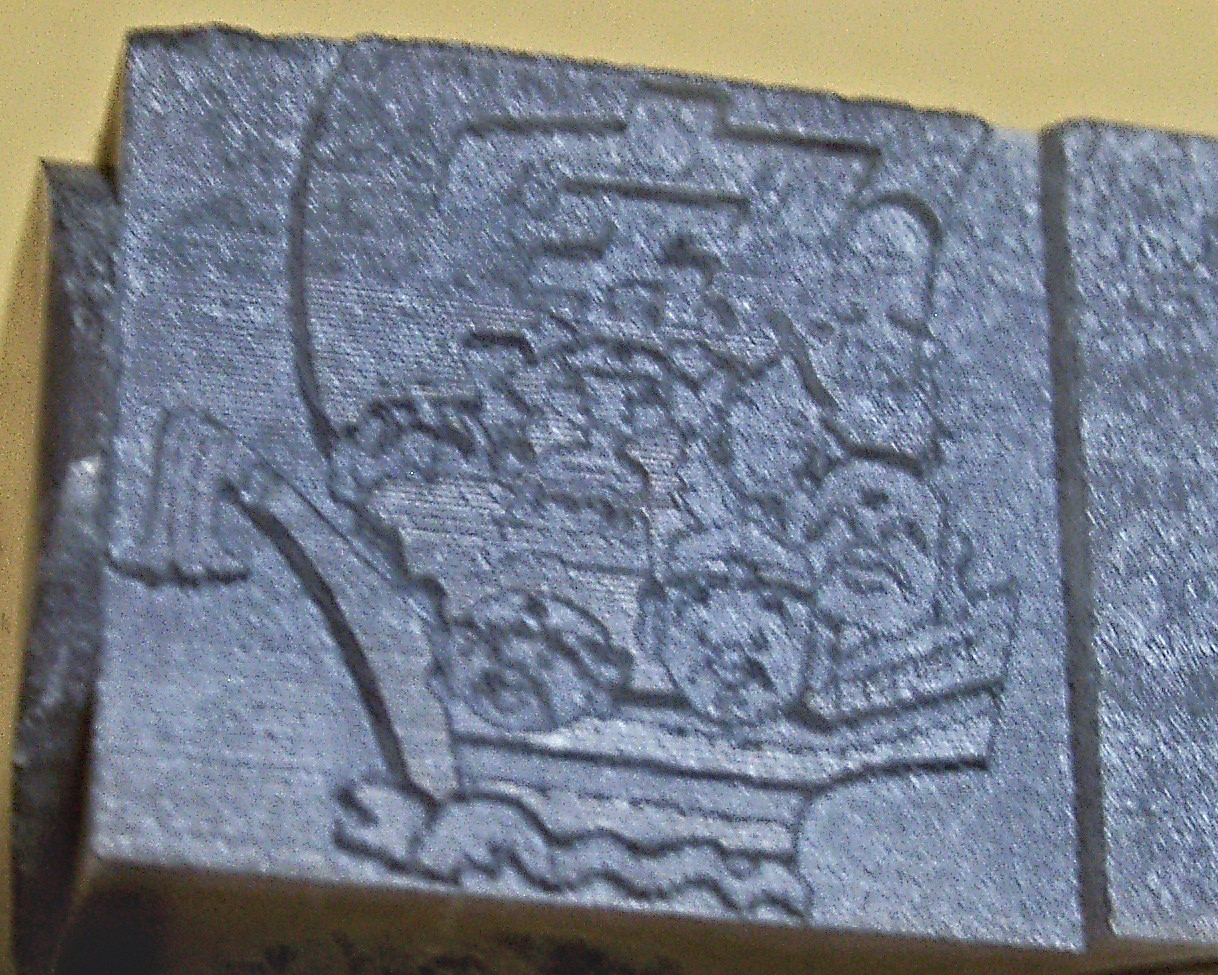

Re: NKさんの渦巻きソフトプラス IH - 2006/11/26(Sun) 20:52 No.1326

こんばんは、NKさん楽しいソフト有難う御座います。
早速使わせていただきました。適当な材料が無かったので、練習用に使っている材料で削って見ました。あまり意味の無いものですいません。今度は、実用的なものを、削ってみます。



Re: NKさんの渦巻きソフトプラス mm - 2006/11/27(Mon) 21:36 No.1329

こんばんはIHさん
テスト加工のご紹介有難うございます。
面白い物彫ってますね
また紹介してください。



ぽたぽたくん 投稿者:けんざえもん 投稿日:2006/11/24(Fri) 10:25 No.1290

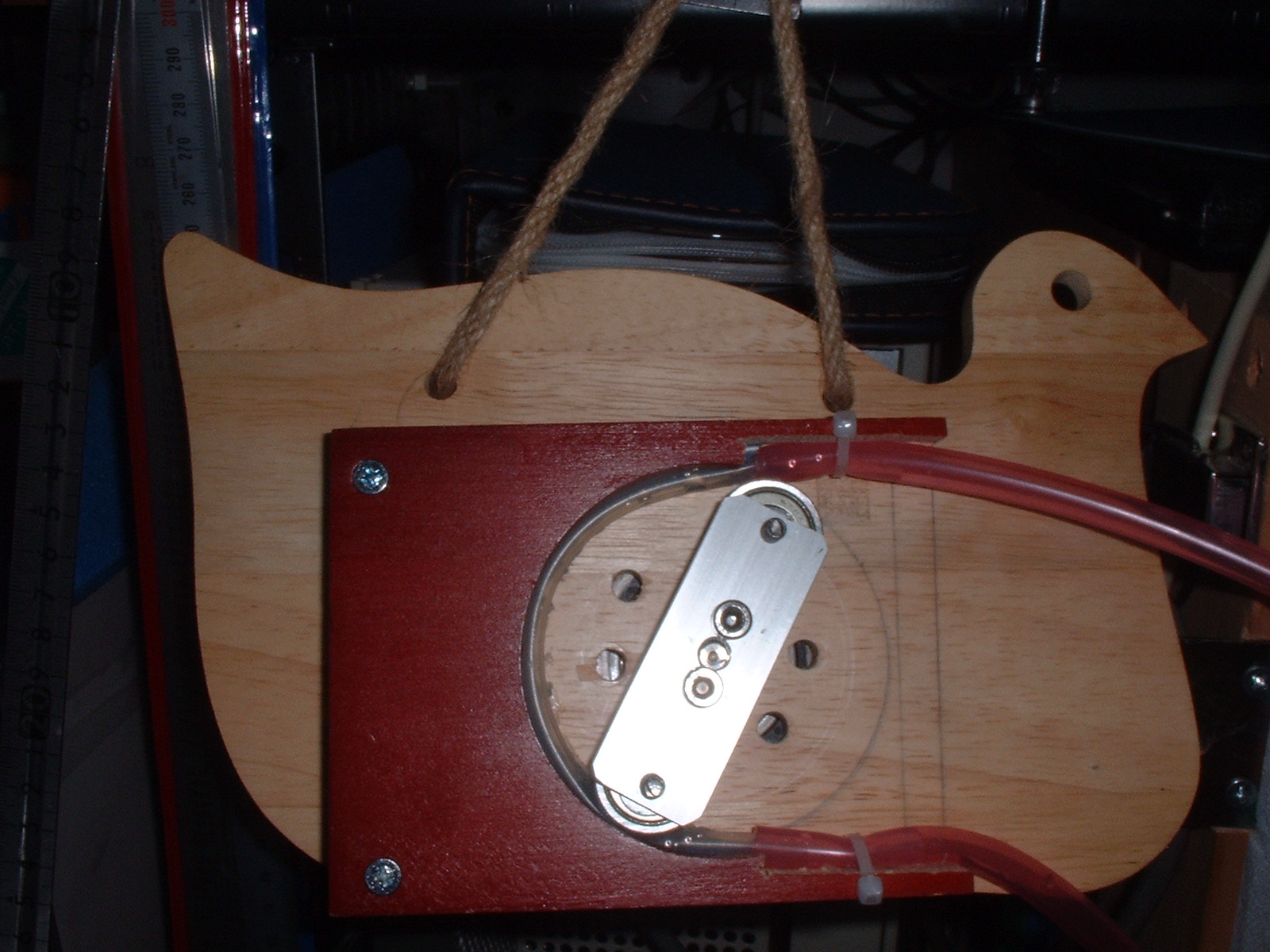

やっと ぽたぽたくん(全自動切削油注入機)が出来上がりました。笑ってやってください。切削油は水溶性のタイプ
牛乳みたいなやつです。ノズルは100円均一店で買った
香水をビンからアトマイザーに入れ替える注射器を使いました

先もとがってなくて、細管が長いし、100円なのでいい感じ
です

連続3枚貼らせていただきますすみません



ぽたぽたくん 裏側 けんざえもん - 2006/11/24(Fri) 10:28 No.1291

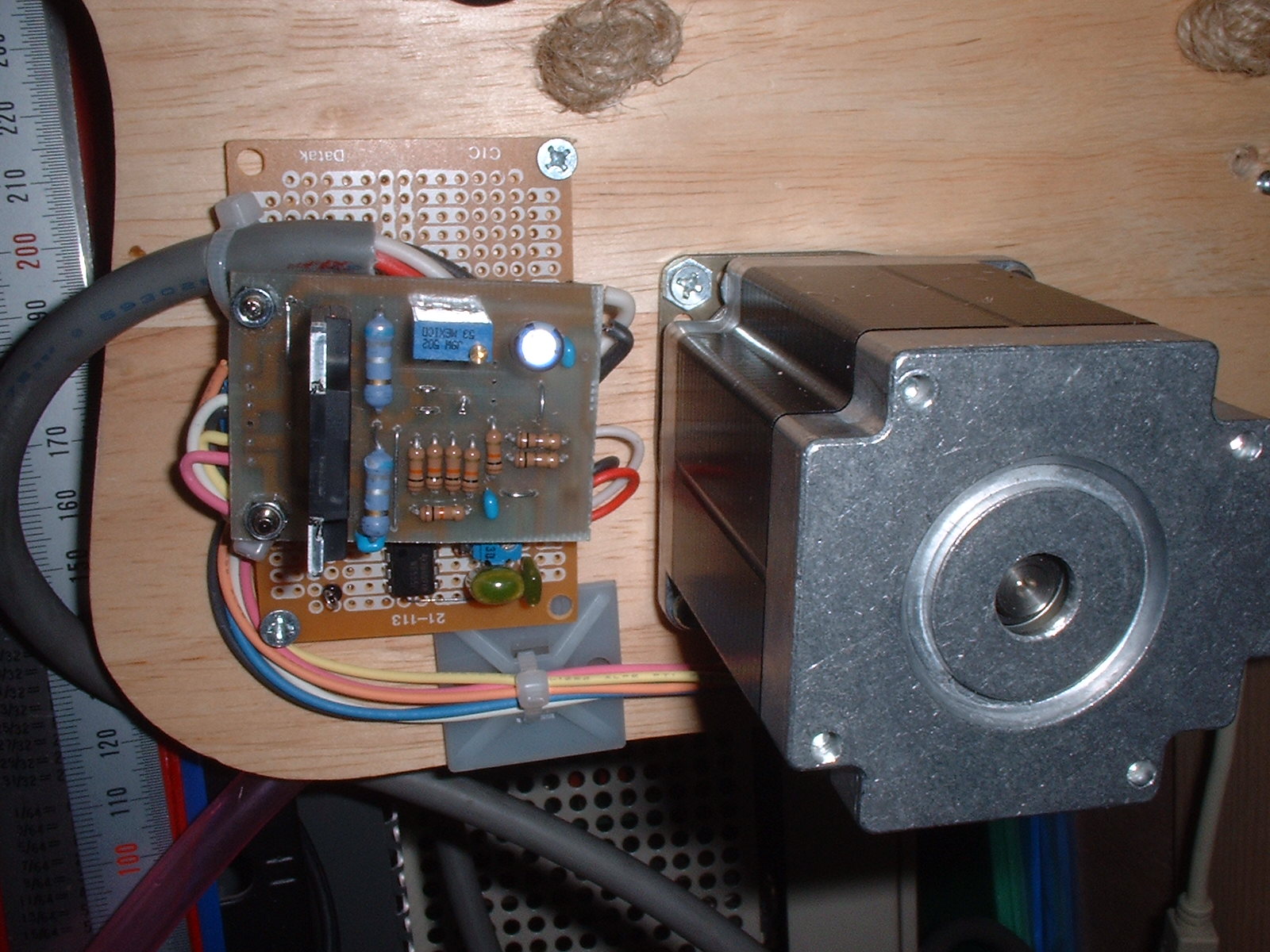

裏部分です モーターは秋月のうわさのモーターです
基盤はNE555と、hideさんの基盤でエッチングに
失敗したものがあったので、切り取って使いました

放熱きが手ごろなのがなかったので、探すか、自作します

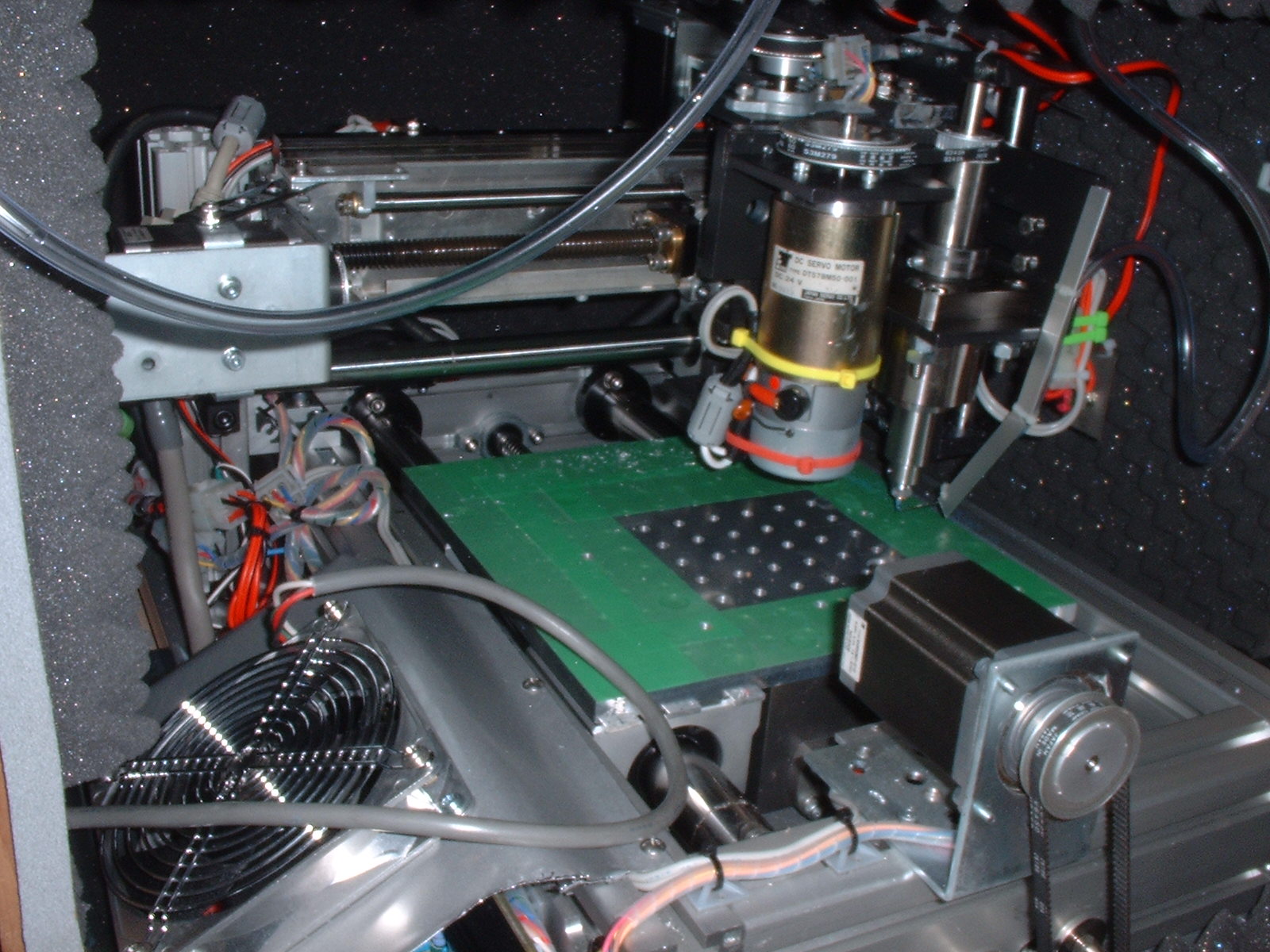

Re: ぽたぽたくん けんざえもん - 2006/11/24(Fri) 10:29 No.1292

ノズルを取り付けた写真です。



Re: ぽたぽたくん mm - 2006/11/24(Fri) 11:20 No.1294

こんにちはけんざえもんさん
ぽたぽた君のご紹介有難うございます。
構造も簡単で作りやすそうですね
また色々教えて下さい。



Re: ぽたぽたくん ニシハマ - 2006/11/24(Fri) 12:40 No.1295

上手いこと出来てますね。
鳩型?ぽたぽた君ですね。



Re: ぽたぽたくん ノンノ - 2006/11/24(Fri) 14:02 No.1296

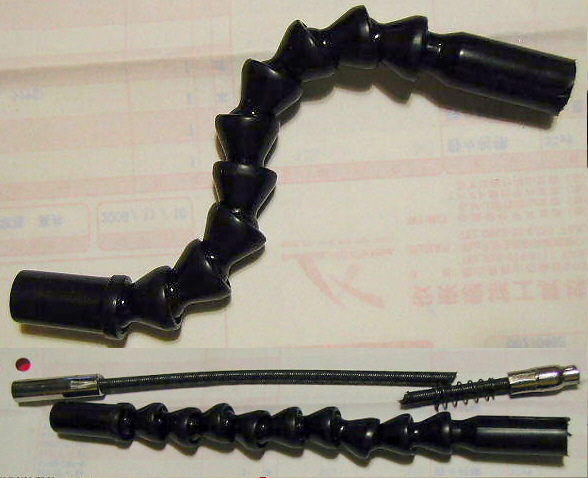

百均のクネクネドライバー(正式名称不明)のカバーが、
中味のドライバー軸を抜いてしまうと、
注油のズルのフレキ部分に向いていそうです。



Re: ぽたぽたくん けんざえもん - 2006/11/24(Fri) 15:15 No.1297

100円均一については、私の右に出る人はいないと思ってましたが、上がいましたね 恐れいります

たしかにあれは使えそうです。



Re: ぽたぽたくん ノンノ - 2006/11/24(Fri) 18:05 No.1299

これは分解するとき思い切って2コマ潰すつもりで切って下さい。
引き離して縮めて再接続できて、
中には外径6φのチューブを入れることができます。



Re: ぽたぽたくん mm - 2006/11/25(Sat) 13:20 No.1305

こんにちは
ノンノさん良いアイデアですね
今度100円均一に行ったら見てみます。
情報有難うございます



Re: ぽたぽたくん uucww - 2006/11/27(Mon) 09:28 No.1327   HomePage

こんにちはけんざえもんさん
good!



何かの可能性 投稿者:ノンノ 投稿日:2006/11/26(Sun) 18:27 No.1325

これは、厚み3mm、外径12.7mm、内径6mmの超強力マグネットです。
1つはナットにくっついてもう一つは途中の位置に成っています。

元は、お風呂の換気扇がラッタリング(ゴトゴト言うこと)に成るので、
最初普通のベアリングに交換したのに1年くらいでまた成ったので、
今度はメタルに換えたのですが再々度成ってしまいました。
低速のシロッコ型で縦付けなので何時もスラストが
掛かっているのが原因かと思ってこれを入れてみました。

ローターに6mm長さのカラーを入れ、反発方向にマグネットを入れ
メタルを入れて組み付けましたが、下側マグネットがシャフトに
内接した様に見えるのですが、
一応軽い力で回るので少し浮いているのかも知れません。

これですと常に上向きに押し上げてくれるので、
どれくらいの期間使えるか楽しみです。

モーターに組み込んだ状態は手が足りずに画像は撮れませんでした。



スピンドルモーター 投稿者:けんざえもん 投稿日:2006/11/25(Sat) 08:26 No.1302
以前ご紹介いただいたW-2213でKV値が3タイプあるようなのですが、mmさんはどれをお使いですか?

よろしくお願いします



Re: スピンドルモーター けんざえもん - 2006/11/25(Sat) 08:48 No.1303

Waypoint 2213 1210Kv  過去ログにありました申し訳ありません


Re: スピンドルモーター mm - 2006/11/25(Sat) 13:18 No.1304

こんにちは
今日オークションでKV3200 ブラシレスモーター 新品 2500円を落札してみました。
http://page11.auctions.yahoo.co.jp/jp/auction/n48504056
アウターローターでKV3200は早いですね。
ここまで早い必要は無いのですがちょっと面白そうです。
アンプも18Aの物2,900 円をセットで落札しました
http://page8.auctions.yahoo.co.jp/jp/auction/h40844076
良いかどうかは解りませんが安いですね



Re: スピンドルモーター けんざえもん - 2006/11/25(Sat) 14:14 No.1306

2213が3980円であったので落札してみました
あとは、スピンドル軸再発売を待つのみです

なにとぞよしなにーーー



Re: スピンドルモーター hirorin - 2006/11/25(Sat) 14:39 No.1307

mmさん
こんにちわ
このモータは持っていますがまだ切削に使用していませんが
始動トルクも有り怖い感じです。
ラジコンヘリに使うみたいですが加速を制御しないとギヤ壊すぐらいのトルクが有るみたいです。
回したいスピンドル用にモータブラケットを加工して切削したいです。



Re: スピンドルモーター ニシハマ - 2006/11/25(Sat) 15:34 No.1308

おーmmさん安いですね、、これ
あとの結果が楽しみです。



Re: スピンドルモーター ひま爺 - 2006/11/25(Sat) 16:09 No.1309   HomePage

爺も興味有りです。
