CNC1号機改 投稿者:けんざえもん 投稿日:2006/10/02(Mon) 21:57 No.882

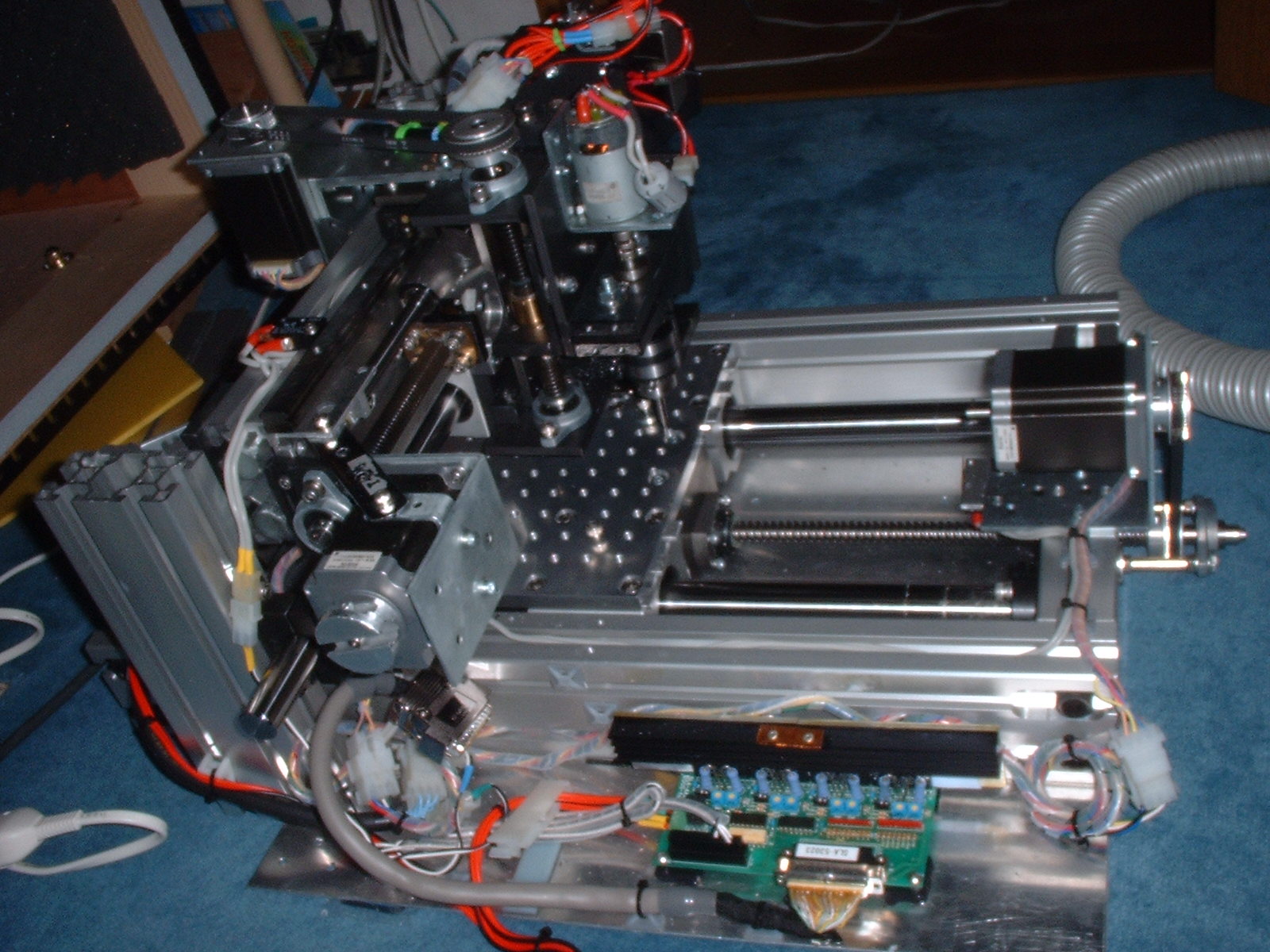

ごぶさたしております。CNC改造完了しました

1号機は剛性不足で、アクリルしか削れませんでした

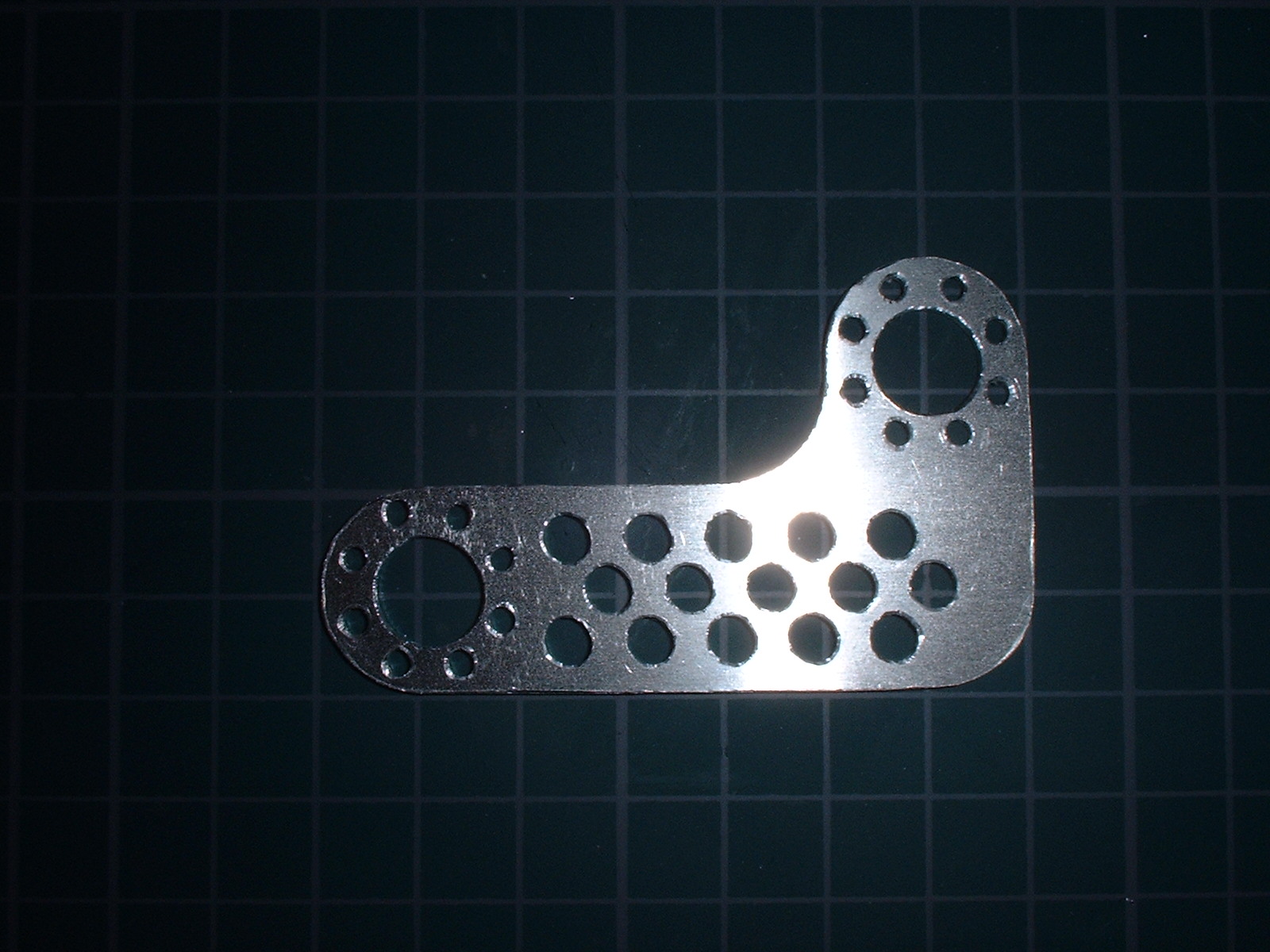

ためしに2mmのアルミ板を削ってみました
予想以上の出来栄えでした。

まずはご報告まで



Re: CNC1号機改 けんざえもん - 2006/10/02(Mon) 22:02 No.883

まだまだ仕上がりに難はありますが、満足しています
放熱機も付属のものより大きいものにしました。

質問なのですが、
Z軸の送りは大きめにして、XY軸の速度を遅くしたほうがいいのか、
Z軸の送りを小さくしてXY軸の送り速度を早くしたほうがいいのかわかりません

今後もよろしくお願いします



Re: CNC1号機改 Usagidan - 2006/10/03(Tue) 09:16 No.884

 げんざえもんさん こんにちは。

 かっこよく仕上がっていますね! スピンドルは自作でしょうか?? よかったらリニアシャフトの太さを教えていただけませんか??



Re: CNC1号機改 けんざえもん - 2006/10/03(Tue) 11:52 No.885

こんにちは、
リニアシャフトは30Φです
これには訳がありまして、ヤフオクで30Φのシャフトがとても考えられない安さ出てたので、入札したのですが、知らない間に負けていました。ガイドもそれに合わせて買ったのに・・・
しくしく

しかたなく30Φのシャフトも買いました
こんなに太いのひつようないんですが
ボールネジもヤフオクで落札したものです

スピンドルは自作です。充電式ドライバーようのチャックの
6角部分を外し、そこに軸を取り付けてます
チャック側に適当な丸棒をチャックし、旋盤でモーター側の
軸の外周を削ったらぶれの無い軸ができます



Re: の原点 ノンノ - 2006/10/03(Tue) 13:53 No.887   HomePage

けんざえもんさん こんにちは
ずいぶん太いシャフトですね。
これに合うか判りませんが、1本にナイロンの戸車(U型、平型)
をバネで押しつけるようにして、もう1本に90度側から押しつけるようにすると、相当剛性が上がるようです。
(上下方向は上から、前後方向は遊びのない方に押しつける)

あとは刃の部分に力を加えて遊びを見る方法があるそうです。
この時遊びがあっても元の点に戻ろうとするのか、カタカタと遊ぶのかによって違うそうです。



Re: CNC1号機改 mm - 2006/10/03(Tue) 14:57 No.890

けんざえもんさん
新しいCNCのご紹介有難うございます
だいぶ頑丈そうですね
Z軸のレールは何ですか?



Re: CNC1号機改 けんざえもん - 2006/10/03(Tue) 15:51 No.891

こんにちはmmさん
Z軸は最初LMガイドと20Φスライドベアリングです

ネジは20Φ台形ネジです



Re: CNC1号機改 けんざえもん - 2006/10/03(Tue) 17:13 No.892

ノンノさんアドバイスありがとうございます
今のところ、Y軸のガタや剛性不足はないようです
歯を押し付けたとき若干Z軸がたわむ傾向がありますが
削る分には問題ないようです

まだどのくらい能力があるかわからいので
徐々に切削速度を上げて試したいとおもいます



Re: の原点 ノンノ - 2006/10/03(Tue) 20:01 No.893   HomePage

> アドバイスありがとうございます
> 今のところ、Y軸のガタや剛性不足はないようです
失礼いたしました、一般論として聞き流して下さい。



Re: CNC1号機改 Usagidan - 2006/10/03(Tue) 21:25 No.896

 こんにちは 30mmとは太いですね。 太そうだったのでそれぐらいかなと思ったのですが、参考になります。 ありがとうございました^^;





コンパクト3(旋盤) 投稿者:mm 投稿日:2006/08/28(Mon) 00:05 No.728

みなさんこんばんは

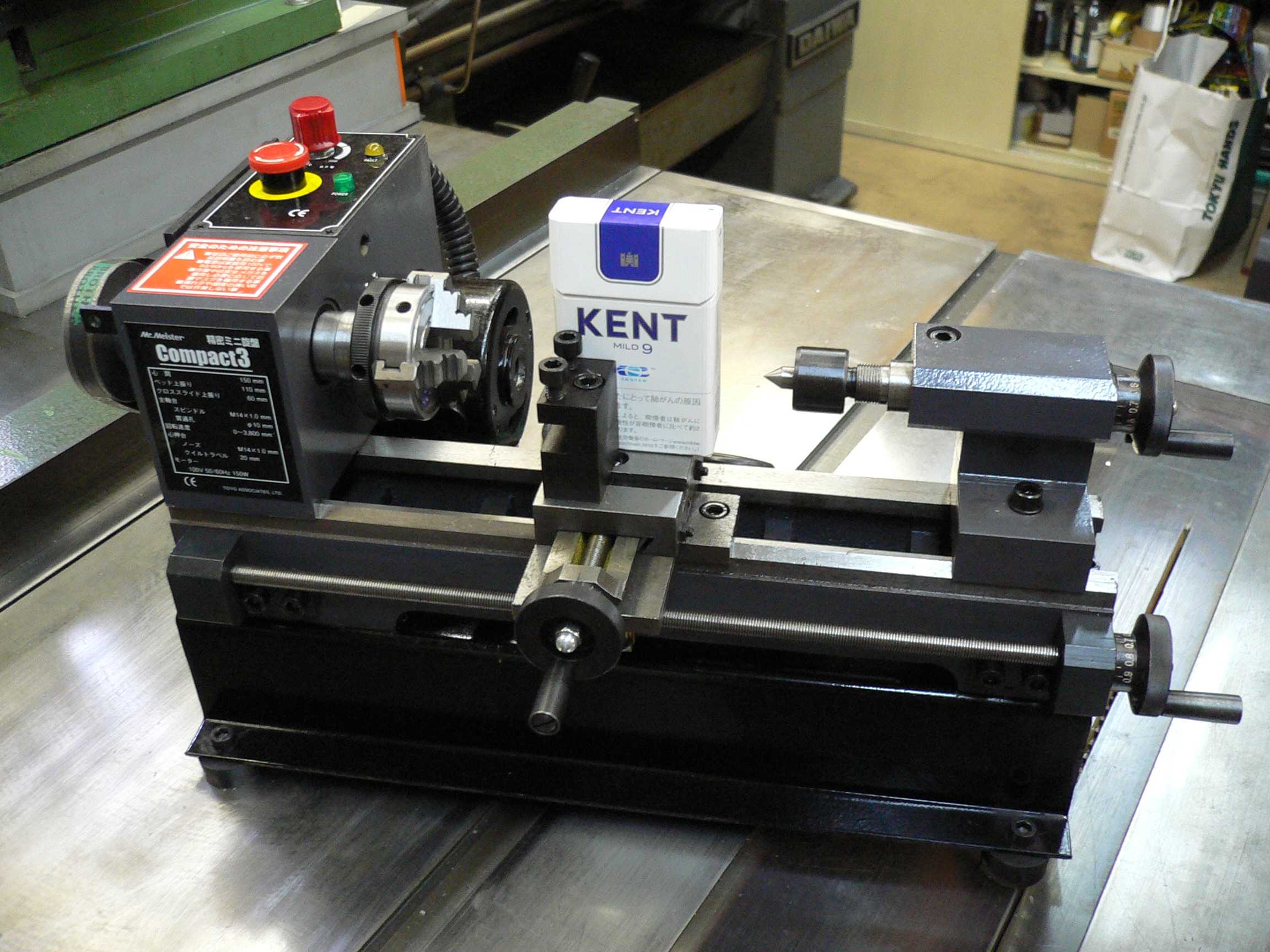

東洋アソシエイツのKS-200がコンパクト3に変るようです。
今ハンズメッセで安く売られているようです。
http://www.tokyu-hands.co.jp/10/index.html
定価はKS-200と同じらしいです。
検討用に持ってきてもらいカバーを外してみました。
ほとんどの部品が鉄の鋳物でできていて旋盤らしいです。
また少し時間が出来たらCNC用に検討してみようと思っています。




Re: コンパクト3(旋盤) ひま爺 - 2006/08/29(Tue) 07:06 No.734

mmさん、こんにちは。暑い日が続いてますね。

この旋盤、ダクタイル製のようで剛性が有りそうですね。
これで巧くやれば刃物研ぎ機が出来そうに見えます。
主軸がしっかりしてそうなのでチャックに刃物、刃物台に砥石を・・・
私も良く考えて見ます。



Re: コンパクト3(旋盤) mm - 2006/08/29(Tue) 09:46 No.735

おはようございます ひま爺さん
わりと重量も有り丈夫そうです。
主軸チャックの精度がちょっと気になりました。
カッター固定には不十分だと思います。
KS-200のコレットチャックが規格的には同じなのですがちょっと加工しないと付かないようです。
メーカでは準備しているようです。

ハンズメッセ価格は私の仕入れよりも安いです。



Re: コンパクト3(旋盤) IH - 2006/09/29(Fri) 00:26 No.856

こんばんは、mmさん、先日は、おまけ、有難うございました。
プロクソンのY軸拡張は、まだ出来ていませんが、コンパクト3の、紹介を見て、CNC化に興味を持ちました。また、教えてください。部品も少しずつ集めていきます。秋月に出ているステッピングモーターは、使えそうですか?、ついでがあるので、使えそうなら購入したいと思います。よろしくお願いします。



Re: コンパクト3(旋盤) mm - 2006/09/29(Fri) 10:13 No.859

こんにちはIHさん
秋月は
http://akizukidenshi.com/catalog/items2.php?q=23KM-K112&s=score&p=1&r=1&page=#P-01581
のモータですか?
3A1Ωと書いているので日本サーボのKH56QM2-901に近い気がします。
テストには良さそうですね



Re: コンパクト3(旋盤) IH - 2006/09/29(Fri) 18:36 No.866

mmさん、こんばんは。
このモータです。それではテスト用に購入します。
有難うございました。



Re: コンパクト3(旋盤) Usagidan - 2006/09/29(Fri) 20:26 No.867

 このモータ 名古屋の大須でも売っていたので持っているのですが、ギアの部分がなかなか外れずに困っています^^;

 誰かはずした方居ますでしょうか??

 回したことはないのですが、凄く重いので工夫しないと旋盤のテーブルにつけると重さで手前側に力がかかるような気がします。



このモータ ノンノ - 2006/09/29(Fri) 21:27 No.868   HomePage

> このモータ・・
を見ました。
防振マウントを付けた立派なモーターですね。
この様なプーリーは瞬間接着剤やロックタイトで
くっつけているので相当高温にしないと外れません。

或いはナットブレーカーで割るかディスクサンダーで
切り目を入れて(2箇所)ドライバー等でこぜて割らないと
取れないのではないでしょうか?



Re: コンパクト3(旋盤) Usagidan - 2006/09/29(Fri) 21:45 No.869

こんばんは ノンノさん。

時間が出来たらディスクさんだーでやってみます。

ありがとうございました。



Re: コンパクト3(旋盤) TTKK - 2006/09/30(Sat) 09:05 No.870

みなさん初めまして。
秋月のモーターですが小型のギヤープーラ(ギアとかプールを軸からはずすやつ)で少しずらしさらに六角穴付きボルトを間に噛まして完全に抜きました。割と簡単に抜けました。

試験的にしか動かしていませんが静かでパワフルなモーターです。



Re: コンパクト3(旋盤) ノンノ - 2006/09/30(Sat) 18:49 No.871   HomePage

> 割と簡単に抜けました
うちでプラーをかけたら先が少し太くなりました。

KH56QM2-901と同じみたいです、
http://www.japanservo.jp/digital/general/pdf/KH56U.pdf
此処によりますと定価6000円が1000円ですからホントにお得ですね。
ドライブ電流は3A/相ですが2Aくらいでも相当強力(最大0.8Nm)ですし、
発熱も半分になって使いやすいと思います。
トルクメーターが載っていまして参考になります。
http://www.onosokki.co.jp/HP-WK/whats_new/catalogs/products/PV7300_3.pdf



Re: コンパクト3(旋盤) Usagidan - 2006/09/30(Sat) 21:15 No.874

 TTKKさん アドバイスありがとうございます。 とりあえずかなり強い力をかけるのは怖くてやっていなかったんですが これでやれます(笑。


こんなの作りました 投稿者:IH 投稿日:2006/09/29(Fri) 00:40 No.857

プロクソンのスピンドルとモータのカップリングをスリーブタイプのカップリングに交換したんですが、空気の流れがなくなり、モータやスピンドル周りがかなり熱くなったので、回転計のセンサー用の円盤とファンを作りました、空気の流れが出来たので効果があるようです。540モータの改造セットのパクリですいません。



Re: こんなの作りました mm - 2006/09/29(Fri) 10:18 No.860

IHさん
良いですね
また色々ご紹介下さい
有難うございました。



5相ドライバー 投稿者:penhakke 投稿日:2006/09/27(Wed) 02:03 No.845
はじめまして
プロクソンCNC化を初めて、やっと動くようになりました。
知合いのとろこで、5相ステッピングモーターのついたXYテーブルのようなものがあり、ドライバーを入手したのですが、
CW/CCW接続なので、STEP/DIR方式の制御には使えません。
NC−TOOLさんのHPでフォルムさんの外部ドライバー駆動用基板
を使用して動いているようですが、回路は簡単に作成できますでしょうか?



Re: 5相ドライバー mm - 2006/09/27(Wed) 09:38 No.846

おはようございますpenhakkeさん

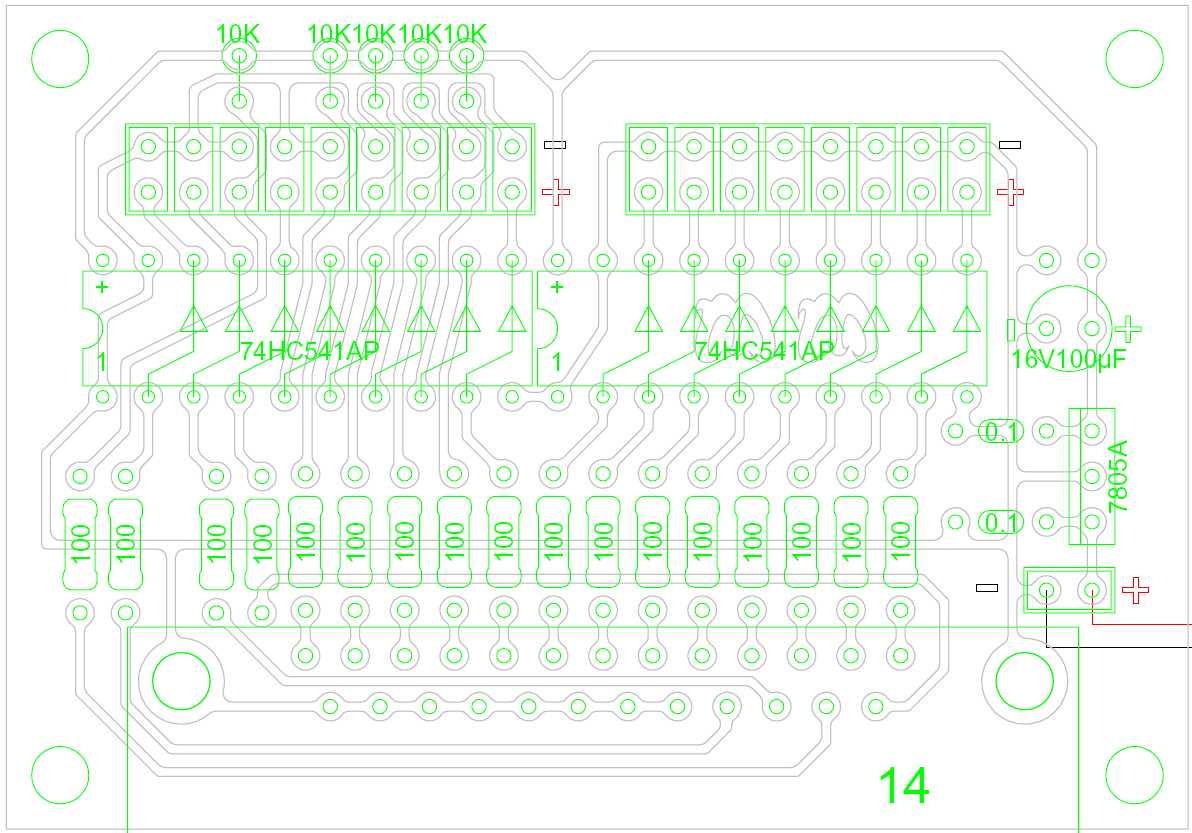

私やNCTOOLさんは添付のような基板をプロクソンサンプル加工した物で動かしています。
CADで作ったので回路図は有りません



Re: 5相ドライバー mm - 2006/09/27(Wed) 09:39 No.847

Download:847.zip 847.zip CADデータです。



Re: 5相ドライバー Usagidan - 2006/09/27(Wed) 13:08 No.849

 こんにちは

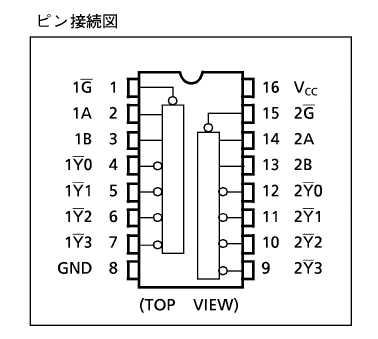

 僕はCW/CCW変換への変換は74HC139でやっています。

 74HC139

STEP---->A

DIR ---->B

GND ---->G

CW <---Y1

CCW <---Y3


 以前 ひま爺さんの掲示板でhirorinさんが紹介してくれた方法です。



Re: の原点 ノンノ - 2006/09/27(Wed) 13:16 No.850   HomePage

此の辺りのデータセレクターは回路の組み合わせを作るのに非常に便利です。
http://www.forme-jp.net/cgi/joyful/joyful.cgi?page=50



Re: 5相ドライバー penhakke - 2006/09/28(Thu) 23:56 No.855

皆様 早速のアドバイスありがとうございます。
ICを調達して 試してみます。



NC無事動くようになりました。 投稿者:MO 投稿日:2006/09/27(Wed) 11:24 No.848

皆さんこんにちは、
以前はいろいろとお教えいただきありがとうございました。
ソフトをTurboCNCに変えたところモーターも見違えたようなスムーズさで動作しました。バックラッシやモーターの設定を変更して、ワークの仕上がり精度も安定しました。PCはMMXペンティアムのレッツノートです。フロッピー起動です。Thinkpad(X22のHDDとメモリはフルスペック)はCNCおもちゃに向いてないみたいでした・・・。

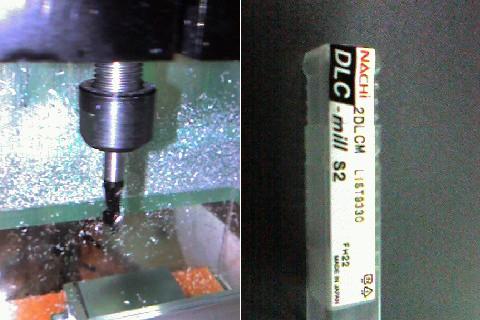

写真は、φ6シャンクもφ6、DLCコートの超硬エンドミルです。
アルミのドライ加工が可能です。お気に入りの工具です♪

以上報告です。
では、失礼しました。



Re: NC無事動くようになりました... mm - 2006/09/28(Thu) 11:43 No.851

こんにちはMOさん
TurboCNCにもThinkpadは向かないんですね
情報有難うございます。
DLCコートの超硬エンドミルはドライで溝加工も可能ですか?
切削油無しで加工出来ると楽ですね



Re: NC無事動くようになりました... MO - 2006/09/28(Thu) 13:52 No.852

こんにちは、
最近のThinkpadはFDDがないのでDOS起動が難しく向いてないかと思います。HDDにインストールするには勿体無いです・・・。
XPのDOS窓ではもちろん動作しませんでした。

このDLCコートのエンドミルはアルミ専用なのでネジレが強く切りくずが上方に舞い上がります。なので条件にもよりますが溝加工は可能だと思います。でも機械が頑丈でないと難しいです。うちのプロクソンではZ-3mmの条件でモーターが持ちませんでした。
(モーターが止まってしまうまでは切れていました)
