仕事で対応が遅れそうなのでしばらくお休みします。
お急ぎの方はメール頂ければ対応できることも有ると思います。
よろしくお願いします。

今日は以前から気に成っていた機械原点の精度を上げる為にナンドICを取り付けました。
ICには沢山種類が有り素人には選択が難しいので知人にお願いし適当な物を持ってきてもらいました。
アンドにしようと思っていたのですがナンドの方が現状の論理に合いそうに思いナンドにしました。
考えすぎで結局動かして見ると論理が逆転になってしまいました。
入力は以前から付いているB接スイッチに0.5ｍｍの板を貼り今までよりも0.5ｍｍ早めにスイッチを押すようにし、カップリングにフォトセンサーを取り付けました。
F300で原点出ししているのですがフォトセンサーをけってから30度くらい（0.1ｍｍちょっと）動く事も解りました。
原点出しはいつも同じ速度でやった方が良さそうです。
何度やっても同じ場所（モータ後ろのハンドル円周100mm）見ても解らないくらいなのでかなりの精度で止まっていそうです。
今日はこの辺で終わりにしました。

こんいちはノンノさん
マルチファンクションゲートの情報有難うございます。
一種類準備しておけば色々な使い方が出来て便利ですね。
一つ問題はパッケージが小さく、一番大きいものでもピン間0.95mmで表面に付けるタイプしかない事ですね。
私も老眼が進み小さいものは見えにくく取り合えず電子部品は確認しやすいように2.54mmピッチを使うことにしています。
抵抗も帯の色が確認しやすい1/4を使うことにしています。
ちょっと最近では抵抗が大きくじゃまな時も有ります。
こんなのもロジックの世界なんですね？
私の場合は考えては無いのでやっぱり工作ですね。
74HC138は難しそうですね。

みなさん、こんばんは。久々の登場です。

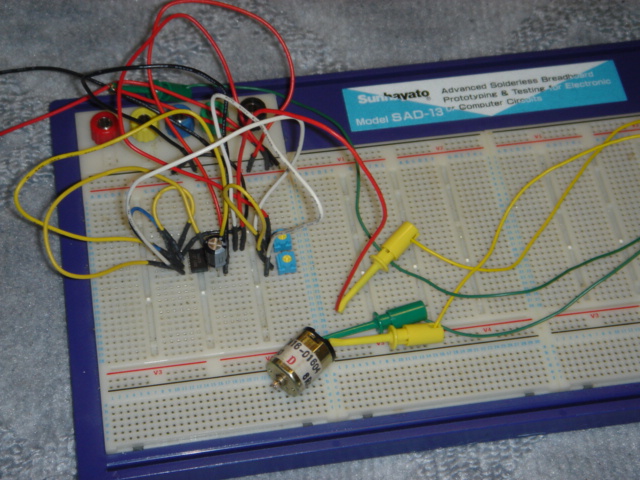

最近は、ちまちまと色々手を付けているのですが、今日は電子ガバナの実験をしました。
小型の１２ＶＤＣモーターを使用しました。
抵抗値がどのくらいに設定すると良いのか試していました。
また、試しにマブチ５４０を付けてみたのですが、このままだと駄目ですね。
ＩＣの発熱がすごくすぐ電源を切りました。また、５４０モーターの起動もちょっときついようです。

こんばんはhideさん
メールしたのですがお返事が無かったので心配していました。
電話も駄目でした。
せき治りましたか？
電子ガバナは期待しています。
回転計の方は進行していますか？
現状0.5Sで数えた物を120倍して表示している為0.6Sにして100倍にしようとしているのですが今日は上手く出来ませんでした。

ｍｍさん、プロクシを設定したら無事表示されました。

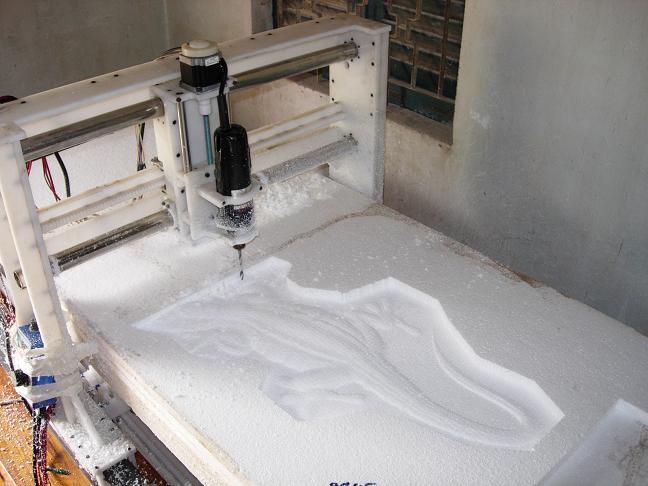

さて、巨大おもちゃです。
まだ調整が済んでいませんが、とりあえず、組みあがりました。Y軸の送り速度はF15000くらい出ました。Y軸のレールの表面が粗いので、時々、引っかかるように脱調してしまうようです。F10000以下なら脱調しないようなので、F10000で走行テストをしました。
2mを12秒ほどで駆け抜ける速さなので、大きさを感じさせないです。
3軸とも問題なく動いているので、加工テストに入りました。

２次元加工だと、F5000とかでもバリバリ加工できるので、もの凄い速さ（切子の出るのも）なのですが、３次元加工だと微小直線が多くなってしまい、あまり、送りが出ませんでした。

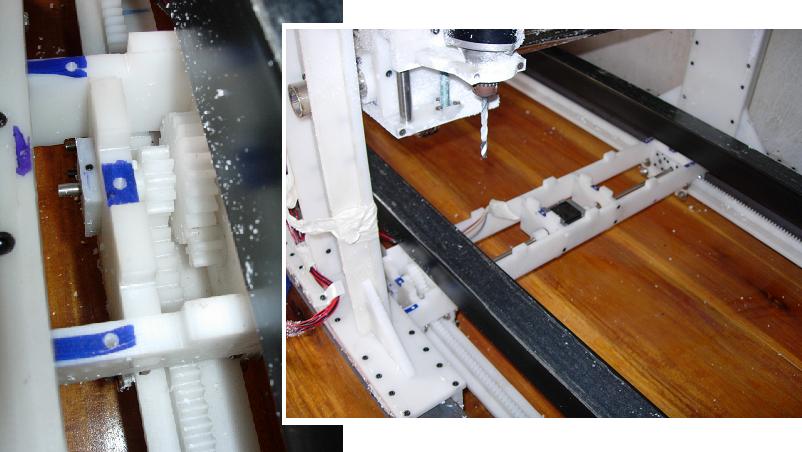

X軸・Y軸ともラック送りで、構造は写真のとおり単純なものです。バックラッシュも結構あります。
Y軸のラックは門が幅広なので、レール近くに２本入れています。両軸のモーターが必要なので、先日入手したモーターは使えず、ポリカおもちゃのをはずして使いました。ポリカおもちゃのにはジャンクモーターをつけました。

2313.mpg こんばんはベトナム人さん
大きな機械で小さい機械は作りやすそうですが
ポリカおもちゃでこのサイズはすごいですね。
ラックは何本繋ぎになったんですか？
モータは1回軸で受けて減速したら駄目だったんですか？
メールしていただいた動画はサイズを感じさせませんね。
取り合えず他の人にも見てもらいたいので勝手に添付しておきます。
wmvの拡張子をmpgに変えたのですが見れますかね？
見えない人はダウンロードし拡張子をwmvに変えてください。
未だに掲示板の書類の種類を増やせません。

こんにちはベトナム人さん
私の書き方がまずいですね
減速機を１個にして中央に置くと言う意味です。
私はギヤーを作るときモジュール1等は両面加工するか２枚重ねにしています。
プロクソン用のウォームギヤはきりの良い1/72をハーモニック減速機でA軸加工し作りました。
バイポーラドライバーで動くオリエンタルのαステップ用の1/100のハーモニック付のモータを１０台くらい持っているのでラック送りやA軸に便利そうですね。ベトナムじゃ遠すぎ
TurboCNCまた帰ってきたら教えてください。

こんばんはベトナム人さん
ダブりは消しておきました。
３つ同じギヤーなんですね。
長いシャフトを高速回転はちょっといやですね。
大きなトカゲもう少し厚みが有ると面白そうですね。
どのくらい時間掛かったんですか？
F10000はえらいですね。
私はだいぶ片付けしないと大きなおもちゃを成長させられません。

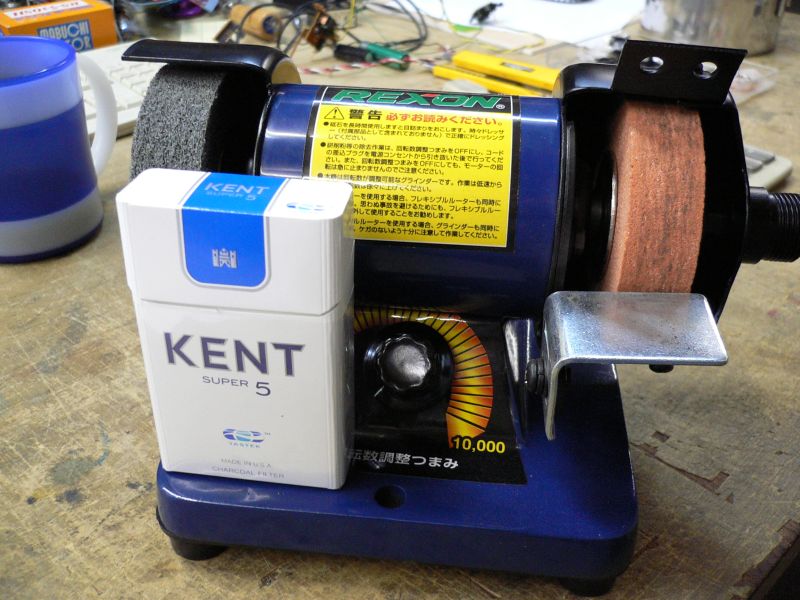

マルチグラインダー(BGR-300)を追加しました。
定格時間が20分が少し気に成りましたが130Wで1万回転回るのでおもしろそうです。
ボリュームで回転も変えられますがフィードバックはされていません。
ハイスの完成バイトを削って見ました結構力も有りました。
時間が出来たら少し冷却をしX1に使って見ようと思っています。
小さく音もわりと静かなのでグラインダーとしても便利です。

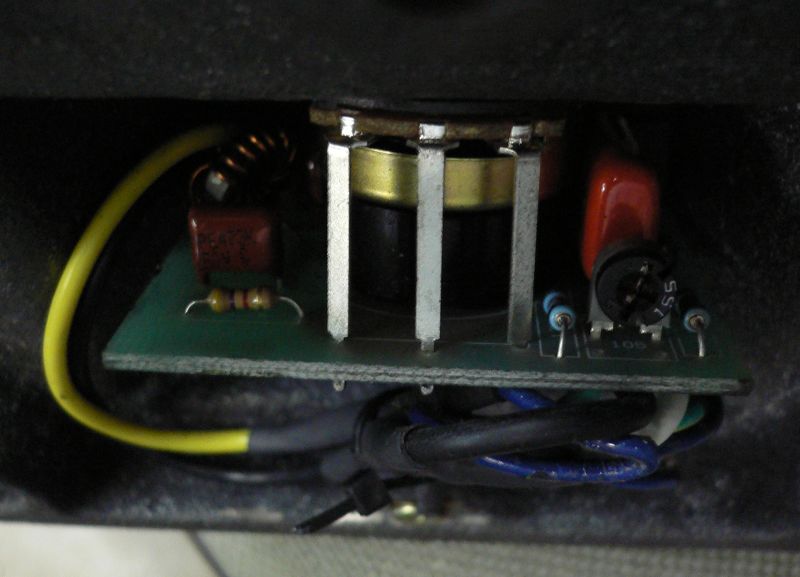

基板はこんな感じです。

今日グラインダーをX1に付けて見ました。
プーリを2段にして1対1と2対1にしておいたのですが
1対1では逆に回転が上がりませんでした。
2対1では4000rpmくらいは周り使えそうですが
標準モータの1対1と同じです。
SSRでスピンドルのON　OFFは出来ますが駄目ですね。
ミシンモータよりは力有るんですがね。
また気が向いたら変えてみます。

元のモータに戻すのもおもしろくないので

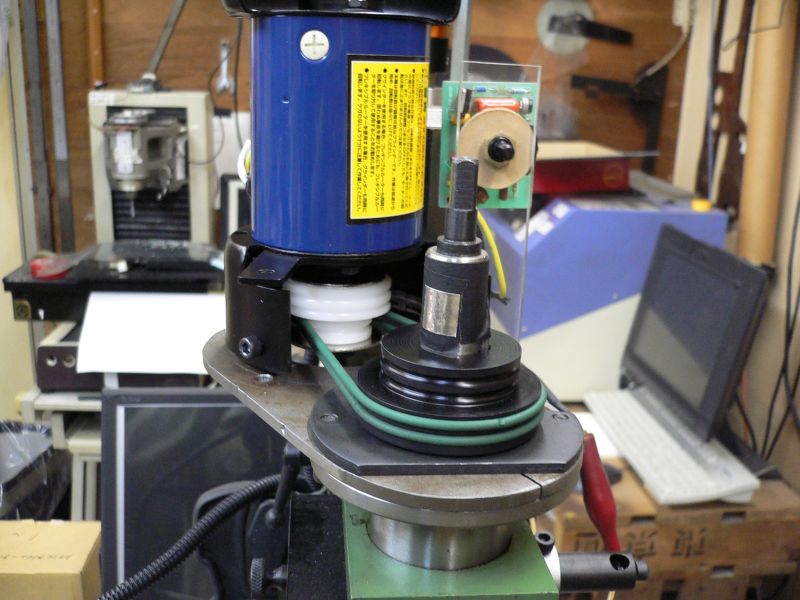

初心に帰り仕事用の予備モータとインバータを付けて見ました。
150Wは重そうなのであまり回転も上げないので90Wを付けました。

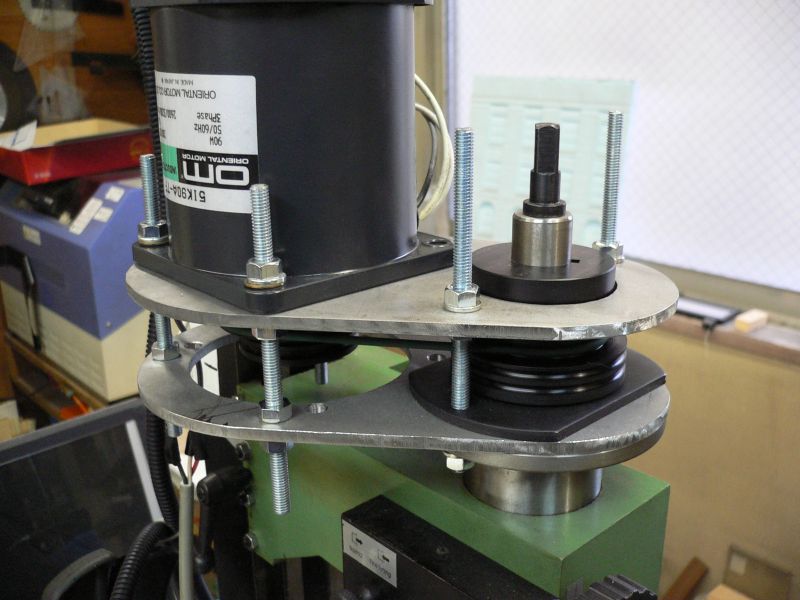

この仕様は以前から色々加工させているので取り付けベースもCADで作図してから作りました。
柱は間に合わせで全ねじです。テスト用なのでこのままかも？
これでMach1からスピンドルが回せ加工終了時に止めなくても済みます。
東芝の100V入力のインバータを繋いだのですが、素人には難しそうなので、とりあえず小さなアナログリレーで動かそうと思っています。
プーリはこの前作ったスピンドル側はそのままにしたので、同じ物をモータ側にも作りメカロックで止めました。
比率は41対65で変な比率です。
配線はバラックのままですが実際の回転が解らないので次は回転計を作ります。

こんにちはノンノさん
緑のマルベルトはいつも丸い溝を彫って使っています。
多分底に付けて使う物だと思います。
調べたことは無いですが問題も無いです。
使っているうちにかなり細く成りますが2本以上掛けるので1本が切れるまで取り替えません。

こんにちはロックヒルさん
以前ミシンモータも黒のおもちゃに取り付けテストしたのですが
減速し低速は回りましたが高速は駄目でした。
リョービのグラインダー
http://www.p-tools.com/ryobi2/san/tg30.htm
等も試しましたがミシンモータ以下でした。
今回のグラインダーは完成バイトを研いだ感じでは良さそうだったのですがX1のスピンドルは少し固いようです。
X1ではちょっと上手く行かないので安物狙いはとりあえずやめにしました。
DCモータはおもしろいですね
540モータもプロクソンの個体差によりますが通常12V2Aで3万くらい回ります。
当りが悪いと3万回すのに20V10Aくらい必要だったりします。
負荷がかかった時に沢山電流が流れるので電源が難しいですね。
モータの重さが大丈夫なら2ポールのモータにインバータが安い気がします。
仕事用は10年くらい使っていますがモータもインバーターもノーメンテです。
おもちゃなら一生物かも？
ベルトは先端径の小さい(0.2mmくらい)物を使わないなら頑丈なベルトが良いと思います。
先端の細い物はベルトでもカッターの切れや折れが変わりました。
今は振動の少ない良いベルトが有るかも？

こんばんはひま爺さん
私の場合思った加工が出来れば良しなので難しいことは解りません。
仕事用機械も何台か有るのですが加工するものに合わせ使い分けています。
頑丈ベルトPNC3000や直結NC5では30度の超硬1枚刃で基板の切削は綺麗に出来ません。（スピンドルも問題）
同じようなカッターを使い、真鍮などの5ｍｍくらいのレリーフ加工（ラスターピッチ0.03ｍｍF1000Z一発）もカッターが折れます。送りを遅くすれば良いのでしょうが時間が掛かるので試していません。
PNC3000は2台有るので1台は2ポールモータにインバータで緑ベルトにし高速回転させています。
ベアリングが熱くなるので等級を落とし少し軽めにセッティングしています。
この仕様だと先端径の小さいカッターでの加工にもそこそこ対応していましたが、置き場が無くなり今は倉庫でお休みしています。
こんな加工に一番向いているのはミマキの機械に彫刻機械屋さんhttp://www.tecnologic.co.jp/のスピンドル（22万）に2ポールインダクションに緑ベルトです。
ナカニシのスピンドルもまあまあですが22万円の代わりには成りませんでした。
前に見てもらった小さなアクリルで作った缶への彫刻はプロクソンで30V多分5万回転でしか加工できませんでした。
先端0.05mmくらいじゃしょうがないですかね？
今テストに使っているプロクソンでは加工出来ないと思います。
加工したいものが目的に合った加工できればすべて良しですね。
以前紹介したフェラーリのボタンの加工がそこそこに出来れば彫刻加工はOKですかね？
小さいので時間も掛からないので機会が有れば試して見てください。
そんな事言っても次はカッター研磨の問題が出てきますね？
