> まず基盤用の電源ですが三端子の手前と奥で2種類の電源が
> 使えるようですが、ちょっとふしぎ
> 三端子壊れないんですかね？
> 私は5Vで試して見ようと思っていますがどうでしょうか？

> ０Ｖ／５Ｖ／９Ｖと３つの端子があります。
> 此処に使われているＩＣは良くわからないのですが。
> 例えばＬＭ７８０５
> （オリジナルはフェアチャイルドμA7805？）
> は３Ｖ以上の電圧降下が必要です。
> と云うことで、９Ｖの設定がしてあると思います。

> ちょっとふしぎ、三端子壊れないんですか？
> ＬＭ７８０５の内部を見てみますとＩＮからＯＵＴに掛けて
> 出力トランジスタがあります、
> ５Ｖ側に電源を繋ぐときは９Ｖ側には負荷が掛からないので
> ＩＣから流れ出しもしません。
> （無理が掛からないので問題有りません）
> 逆に出力側には分圧抵抗が主な回路なのでここに５Ｖを
> 繋いでも特に問題はありません。

> 一度繋いでみて下さい、発熱などの問題が無ければまったく
> 心配有りません。
> （先日カールさんにも問い合わせましたが５Ｖ端子は
> その目的で取りつけてあるとの回答を貰っています）
> 問題が生じた場合は私が処理をしますから問題はありません。

> 私も、レギュレーターが基板にあると温度が上がって
> 部品の寿命が気になりますので、
> （気分的に）
> ホトカプラー基板を作ったついでにレギュレーターも
> 取りつけることにしました。

昨日作ったのですが上手く動きませんでした。
カップリングから読み取る為センサーの取り付けに穴を開けることにしました。
ついでにベアリングに油がさせるように小さい孔も開けておきました。
これが上手く動くようになれば良いのですが？

原因が解りました。
基板を作るときの電気の道の作図を一箇所忘れていました。
ICの使っていないピンが沢山有るので気が付きませんでした。

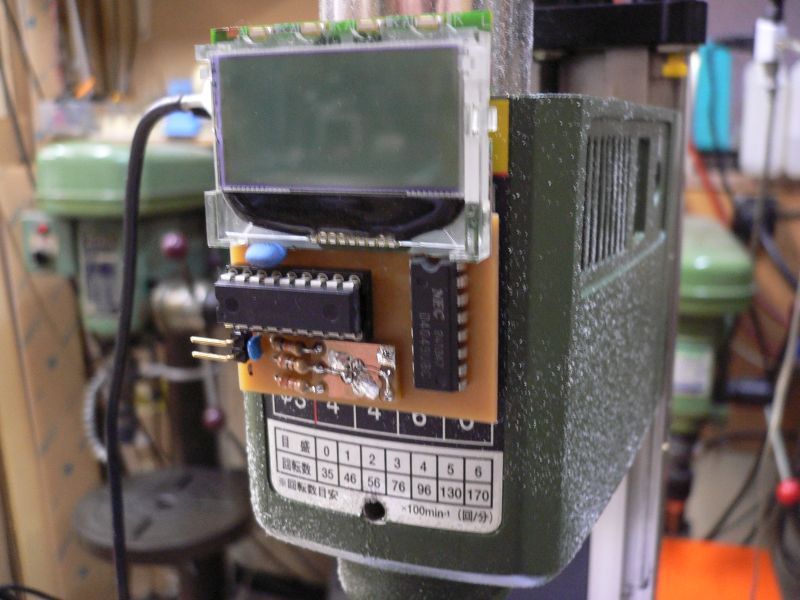

これでいつでも回転数を見ることが出来るように成りました。
PICのソフトももらっているのですが書き込み方がまだ解っていません。
先送りになっていたことが中途半端ですが一つ終わりました。

こんばんは小林さん
PICとEAGLEにも挑戦するんですね。
私にはちょっと無理層です。
私の電子工作は線を繋ぐだけなので配線や加工の延長線です。

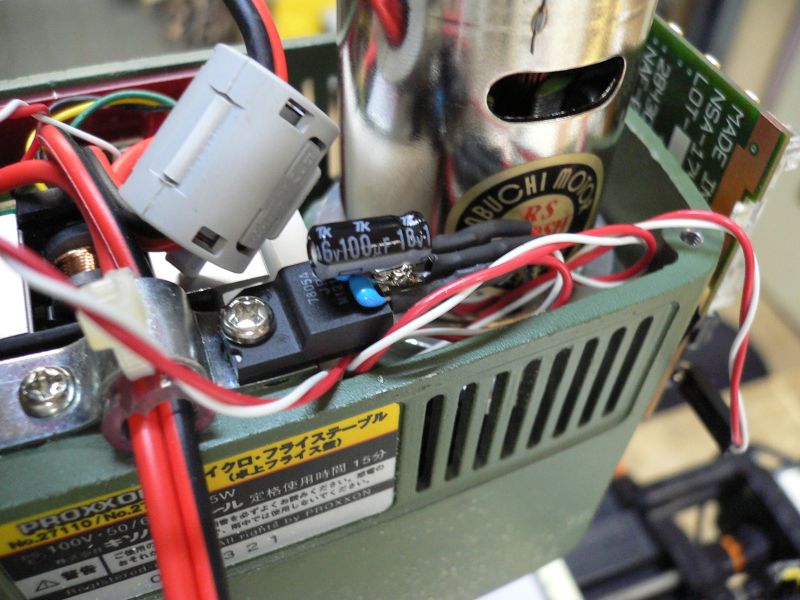

この後回転計用の電源がじゃまなので空中配線で三端子とコンデンサーを付けてモータ電源から電気を拝借しました。
今度作るときは三端子くらいはつけておいた方が便利そうです。
基板切削は試しましたか？
2Dの加工としては結構難しいと思います。

こんにちはNCTOOLさん
現状まだ私にはPICのデータを書き込む知識が有りません。
必要なライターなどは準備しているので
だれか解る人が来た時に教えてもらおうと思っています。
PICの書き込みが出来るようになればお譲り出来ます。

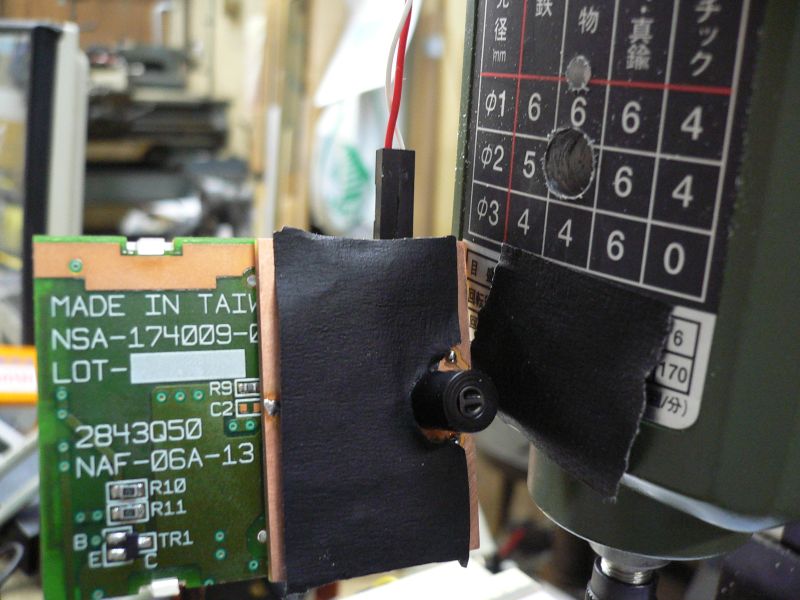

プロクソン用に基板に直接センサーを取り付け黒い回転部分にアルミのキッチンテープを一箇所貼ってその場所に穴を開けて取り付け？ています。
自作フライスなどに使う場合はセンサー部分を分割した方が取り付けやすいと思います。
次に作るときは電源用の三端子レギュレターも追加したいと思っています。

こんばんはhideさん
調子よくなりましたか？
いつもご指導ご協力有難うございます。
都合の良い時にでもお願いします。
それと豚の鼻のようなセンサーて千石の通販で買えますか？

こんにちはhideさん
ジャンルが解らず見つかりませんでしたが
光半導体なんですね。
おかげで見つかりました。
いつも有難うございます。

DesKAM2000とDeskCNCの類似性について、
以前から、両方が似ているとは思っていましたが、
知らずに、DeskCNCをあつかうことになってしまいました。

http://www.deskam.com/の所にCarken氏とあります。
此処の所からDeskCNCにLinkしていてます。
それらを良く読むと、DeskCNCは
DesKAM 2000、DeskWinNC、DeskEngrave、DeskART、DeskNCrt
等の総合版のようです。
Carken氏には日本語化の作業をお願いしているので、それが出来たら、此の辺りの違いと、スパイラル、各軸別の加速設定などについて、質問してみます。

こんばんはノンノさん
知らなかったんですね。
何か話がずれていると思っていました。
日本語のイメージを見せて頂きましたが
私には解りづらかったです。
実際に使っている人が日本語化しないとわかりづらいと思います。
私の解釈がおかしいのかも知れません。
皆さんの意見も聞けるように成ると良いですね。
DeskCNCのチュウトリアルのような物は有りますか？
２Ｄの加工はボタンが無いくらいでDesKAMと同じような物なので何とか成りそうですが
その他の加工はまだ私には意味不明です。
私のDeskCNCテストは実際に加工してみるために配線などの整理をする為新しい基板とDeskCNC基板を繋ぐ基板の検討でジャンパーを増やすかピン間2本で作るかで止まっています。
配線は整理しずらいのとパラレルの差し替えでMach1と共存させようと思っています。

2253.lzh これに書き足します。

こんばんはノンノさん
私はDeskCNCからプリンタのコネクタのオスを出してCNC基板に直接刺そうと思っています。

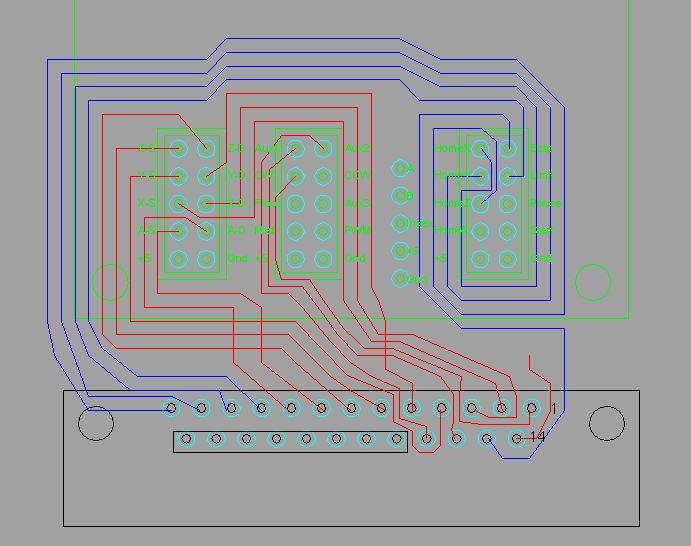

私の電気の道書きは現状こんな感じです。
すっきりしないので止まっています。
とりあえず無理やり作ってみようと思っています。
ピンはMachに合わせるのではなく150-90切削基板や2005-formeの基板に合わせ刺して使えるように考えています。

ｍｍさん、いつもお世話になります。
突然HDDのクラッシュでPCが壊れて別なPCにMach１をインストして再設定して運用しはじめたのですが、訳の判らないトラブルになってます。手がかりなど教えてもらえませんか。OSはWin2000で　PCはASUS　CUSL2-M　CPUはC700と全くオーソドックスです。

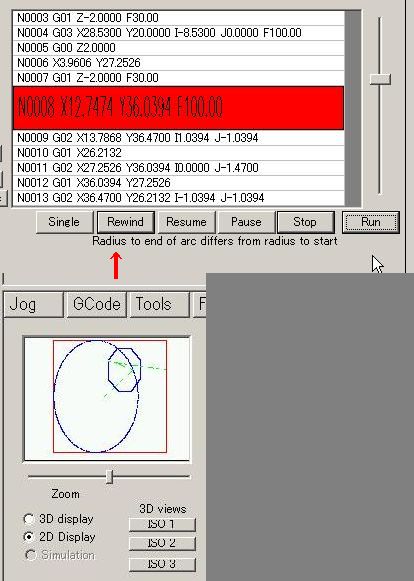

画像は以前ｍｍさんが評価用に作られた八角と丸の　mm01.ncd　です。
これをLOADして見ると画像下のような図形になってしまって、NcvcでこのGコードを点検しても異常は無く正常に表示されます。
また、上の画像の赤↑ように　Radius to end arc differs from radius to start　と”Run”を実行直後から表示され、画像のような所で停止してしまいます。
読み込んだG-codeの表示されてるものは、元の物と全く同じです。

丸１日悩んでますが、手がかりが掴めません。
手動のモーター移動等はすべて正常に動いていますが、G-codeをLoadすると全く変な事になります。
他の今まで正常に動いていたG-code類についても全く変な事のなってLoadされます。

PC固有の相性なのか、グラフィックとの相性も疑ってますが、変な表示になるのが気になります。
PCが腐ってるのかも知れません？？

こんにちはひま爺さん

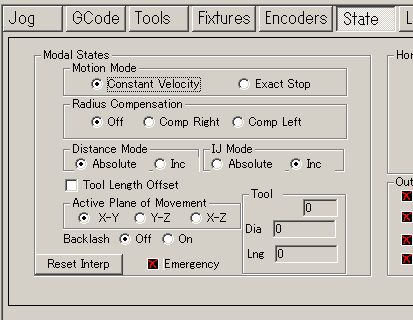

心当たりは取りあえず添付の画面のIJモードのような気がします。
こんな設定か確認して見てください。
最近のHDは壊れやすいですね。
パソコンが原因では無いと思います。

こんばんはひま爺さん
解決して良かったですね
私も一人で悩んでいると結構見落として無駄な時間を使ってしまいます。
現行のCNCも段々頑丈に成ってきているようですね。
私の場合だいたいダウンカットで加工する為どの機械でも仕上がりは小さめになる為ほとんど最初から0.05ｍｍ食い込む様にGコードを作っています。
また加工した物など見せてください。

ホーチミンの秋葉原（ジャンク屋街）で、ステッピングモータを売っている店を見つけました。
ジャンクなので、希望のものが手に入るわけではないのですが、小さいのから結構大きいものまで、いろいろありました。

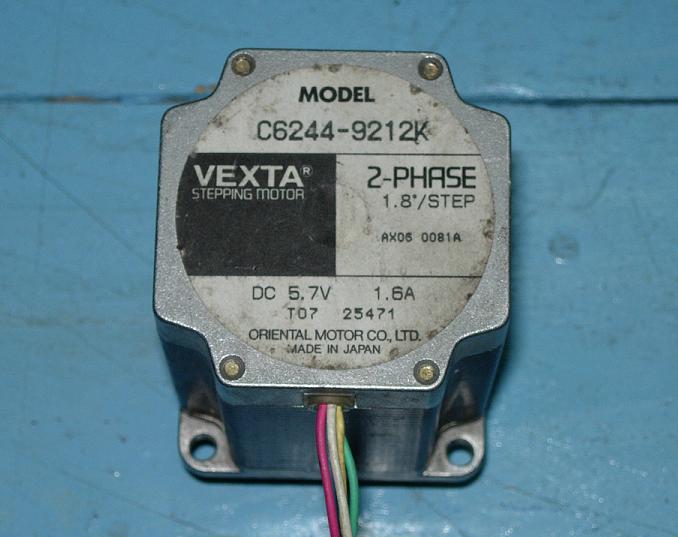

とりあえず、ポリカおもちゃのモーターと同程度（□56の長いの）のものがあったので、買ってみました。残念ながら1個しかありませんでした。大分古いもののようで1個200円でしたが、動作確認できました。
オリエンタルモーターの他にも山洋電気のモーター、あと、よくわからない外国製（タイとか）がごろごろありました。
また当然、２相ユニポーラだけでなく、バイポーラや５相もあり、限られた商品から適当なモーターを選ぶには、これらのモーターも動かしたいところです。

この前、ｍｍさんがテストしていたバイポーラドライバ基板の調子はどうですか？
調子よく動いているようなら、私も部品1式輸入して、テストしてみたいです。
一応、サンハヤトの生基板は持ってきたのですが、まだパーツ屋が見つからず、1から回路を設計するのは無理そうなので、いい情報があればと思います。
この間、スピンドル用のスピコンの抵抗器が燃えてしまったので、修理屋さんに抵抗くださいって行ったところ、ちょっと待ってろって壊れたテレビの基板から抵抗器をはずしてくれました。

こんばんはベトナム人さん
元気でしたか？
日本ではインフルエンザがはやっているようです。
最近は花粉もひどく不調です。
写真のモータはあまり古く無いと思います。
電流と電圧からちょうど良さそうなモータですね。
1個じゃ寂しいですね。
以前動かしていたバイポーラドライバーは以前なので忘れ始めています。
hideさんは現状のプロクソンがバイポーラです。
hirorinさんもフライスでZ軸に使っています。
私はKS-200のスピンドル用にモータは買ったのですが動かしていません。
あのICは電流調整が抵抗を変えるしか無いのでちょっとめんどくさいです。
何か手ごろなICが有ればまた初めて見たいですが色々手を付けすぎて停滞中です。
ターボCNCのご機嫌はどうですか？
大きなおもちゃどうなりましたか？
最近一体型の半田吸い取り機を買ったので部品外しは私にも簡単に出来るようになりました。
今日は取りあえず机の上にあるプロクソンの回転計をこれからちょっと付けて見ようかなと思っていますが、基板の製作からなので上手く電気の道路整理が出来ないとまた保留かも？

こんにちはベトナム人さん
バイポーラドライバーは是非挑戦し教えてください。
私はピンヘッダーのメスを基板につけて抵抗の交換か
ニクロム線を引いておいてみの虫でテストかなと思っていました。
抵抗はそこそこ熱くなったと思います。
TurboCNCの情報ありがとうございます。
Ver4のバグも取れたのなら後は加速などのセッティングですね。
加減速による速度が出ない症状はみんな有るように思います。
Mach1は一番か減速をしないようにして動かしています。
その他の試したソフトでは加減速させないと速度が出せないし微小データで速度もMach1に比べ出ない感じです。
今DeskCNCも試しているのですが感覚的にはTurboCNCと同じような動きです。
加速をつめていくとどうしてもモータの反転時などに固いイメージです。
Mach1が今のところ一番振動も少なく安全速度も速いです。
原因は私の知識不足かも？

POMは安いですね
安いPOMは広い面積で使う時に面はねが難しいですね。
そりが出始めると思った厚みに仕上がらない事が有りました。
時間も掛かるので今はそこそこの物を使うようにしています。
おおきなおもちゃ楽しみですね。

近くの電柱についていたトランスが爆発し、３日ほど停電していました。パソコンどころか、水も使えず（井戸水のためポンプを使用）、大変な目にあいました。

やはり、どのCNCも同じような感じなのですね。モデラの場合、微小直線が多くても（円弧補完できない）、結構、スムーズな感じだったので、そんな感じで動いてくれるといいと思うのですが。

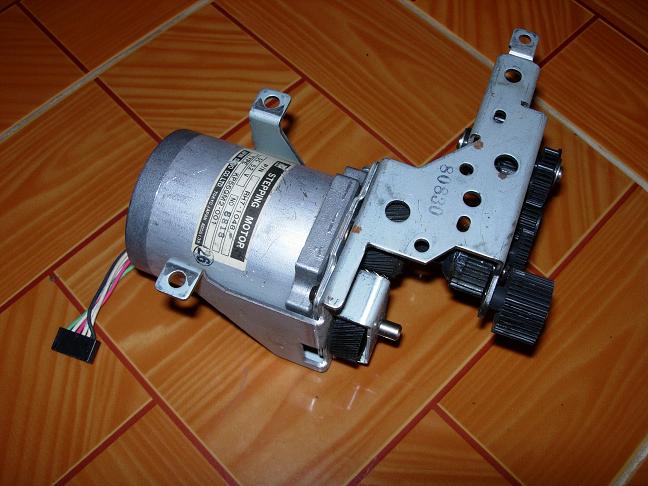

今日も、用事で出かけたついでにモーター屋さんを覗いてみると、日本サーボのモーター（KP56QM2-001）にギアがゴテゴテついたのがありました。1個130円くらいでした。８個置いてあったので、ｍｍさんの指示通り（？）買い占めておきました（買っておかないと、多分、何で買い占めなかったの？といわれそうなので）。

まだ、テストはしていません。でも、ポリカおもちゃのHB型と比べて、PM型というのは、性能的に劣るんですか？値段も半分くらいですし。データシートが見つからないので、スペックが良くわかりません。

一応、見つけたスペック↓
http://www.lasermotion.com/StepMotor.html

7) Japan Servo 85 oz-in 400 Steps/Rev. $29/ea, (- and if you want to see what a quality motor looks like inside, here is the dis-assembled motor, showing the clean design and double stack with ball-bearing construction.)
Japan Servo TYPE KP56QM2-001, with Ball Bearings on each end of shaft. (note, unless you burn out the windings, and this takes at least a little effort, the only failure mode in step motors is bearing failure - which is easy to remedy as well as rare with Japan ball bearings)
NEMA23 mounting flange: Motor Length = 75mm from flange to rear of case, Motor Diameter = 57mm. Shaft Length = 14mm, Shaft Diameter = 5.9mm
6 Wire CT windings 3.5 ohm - 0 - 3.5 ohm,
Maximum Current: Center tapped - 1.5A , Bipolar, full winding - 1.0A
note: These motors have been carefully removed from surplus assemblies - leads are 75 mm long, and may require extending for some applications. We guarantee your satisfaction with these motors !! Limited quantity available. $29/ea

こんばんはベトナム人 さん
3日停電はひどいですね
夜は早く眠れたんじゃないですかね？
私も昨夜1時過ぎに1分くらいの停電になりました。
ちょうど仕事をしていたのですがデータを保存していなかったので2時間くらいの労力を奪われてしまいました。
今朝になってからISDNのルータも電池切れだったのか設定がおかしくなっていました。
説明書を探したり大変でした。
ステッピングモータ良さそうなのが有ったんですね。
1個130円なら物価の差が有ってもやっぱり全部買いでしょう。
良く解りませんが6本線の1.5Aくらいのモータって事ですかね？
8個有れば色々動かせそうですね。

ノンノさん、調べてもらってありがとうございます。
私なりにも、HB型とPM型の違いを調べてみました。

まず、HB型はステップ角をより小さくするため、VR型とPM型を組み合わせたもの、、、らしいです。
そのため、PM型のほうがより単純な構造で、信頼性が高い、、、ようです。値段が安いのも構造が単純であるのと、従来から長く使われてきて、価格がこなれてきているという事なのでしょうか？
また、PM型の長所として低騒音で高速性能もいい、、、らしいです。
簡単にまとめると、より高精度な位置決めができるようにPM型を発展させHB型になったということでしょうか？

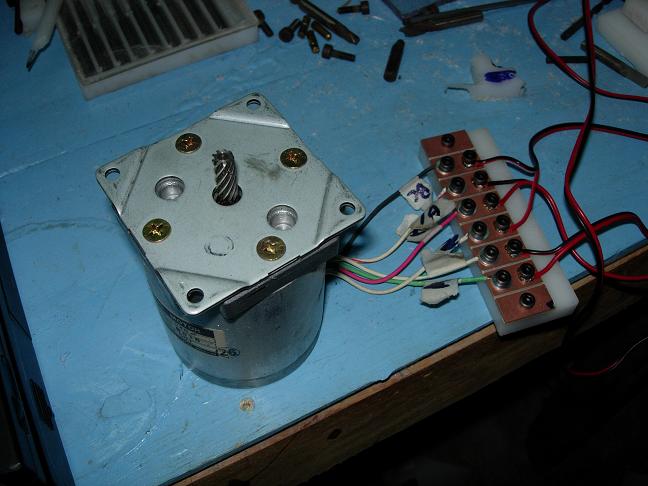

で、今回のモーターのテスト結果ですが、ポリカおもちゃで使っているモーターとほぼ同程度の性能があるように思いました。ステップ角は1.8度で同じなので、まったく、同じ条件で試験できました（16分割マイクロステップでモーター単体で動作）。
トルク-速度特性は測定できないので詳しくはわかりませんが、11〜12時で十分なトルクが出ていました。また、最高速度は64000Hz以上（リード2mmでF2400）でていて、ポリカのより少し速いようでした。
動かした感じだと、モーターを置き換えても問題なく動かせそうです。
ちょっと残念なのが、軸が片側だけなのと、はすば歯車になっていることでしょうか？

でも、これでドライバ以外は、すべて現地調達で機械が作れることになったので、コスト的に大分安くできます。黒のおもちゃサイズであれば、10000円くらい（スピンドル・ドライバ除く）でできそうです。
