mmさん　こんばんは
先日お話していたCAMが届きました。
（SprutCAM　http://www.micromax.jp/）
数日前から試用版を使っていましたが、新しいソフトを使うのは結構大変です。
何箇所か細かい不具合があり、出力されたパスも少し気に入りませんが
加工パターンの選択と設定で、カバーできるのかもしれません。
これからの商品と言った所でしょうが
なんと言ってもキャンペーン価格20万ですから、良しでしょう。
この価格帯のCAMソフトはDXFやSTL対応ですから
曲線を読めるソフトとしては格安だと思います。
（定価だったら購入したかどうか微妙！！）

こんばんはNCTOOLさん
CAMソフトの紹介有難うございます。
20万でサーフェースが加工できれば良いですね。
内容的には私が普段使っているAlphaCAMと同じような事が出来そうです。
対象ソフトも持っているので20万は誘惑されますが8年くらい
使っているAlphaCAMの機能も半分も使っていない状態です。
Rhinoも対象商品なのでRhinoユーザーで有れば２D加工も出来そうなので、おもちゃにもさいてきそうですね。
現状新しいソフトにチャレンジする気力が有りません。
おもしろい加工でも有れば教えてください。

こんばんはNCTOOLさん
ソフトの値段は使い道により人それぞれですね
どうしてもやりたいことは少し無理をして買ったほうが頑張れますね。
接写はカメラのレンズの前に虫眼鏡などを当てると結構よった物にもピントが合います。
以前小さいものは10倍のルーペをあてて撮影していました。
写真が撮れたら見せてください。
文字を円弧と直線に変換するのはNCエディターのみの機能ですか？WT2CADでも出来るんですか？
先端の小さなカッターは難しいですね。
0.1mm以下になるとルーペくらいでは良く確認できず適当に作っています。
顕微鏡を準備して上手く切れたカッターの観察でもしないと私の場合向上なしです。
小さい物の加工もおもしろいですね。
光学用のテーブルを利用し２０ｍｍ角くらいの加工範囲の自分用のおもちゃもずっと前から計画中です。計画倒れかも？

MC14046を使って540モータのフィードバックをしたいのですがどんな回路にすれば良いか教えてください。
回転計に使っているセンサーと秋月のスイッチングレギュレターを接続したいと思っています。
どうですかね？
よろしくお願いします。

こんばんはノンオさん
時々名前が変わるんですね？
友達に以前沢山もらったICなのですが古くて難しいんですね？
大げさな回路に成るようでしたら何か他のICにした方が良いですね。
簡単手軽にパルスを電圧に変換出来るものが有れば教えてください。
いつも有難うございます。

今、気が付いたのですが
アクセスカウンターの表示がリセットされたんですか？

こんばんはNCTOOLさん
先日はお邪魔しました。
関係ないですが、今日メールに使っているパソコンが調子悪くなり思い切ってOSを入れなおしました。
パソコンがすっきりし掲示板を見たら掲示板のカウンターもリセットされていました。
多分レンタルサーバが何か変わったのだと思います。
後でちょっと見てみようと思っていますが直らないかも？

こんばんはノンノさん
ご親切に有難うございます。
今日OSを入れ直したためFTPを見に行く為の準備が出来ていません。（ログインIDとパスワード探し）
色々トラブルとめんどうですね。
難しそうだったらメールします。
その時はよろしくお願いします。
カウンターていくつ位だったんですかね？

おはようございますNCTOOLさん
取りあえず寝床のパソコンに表示していたカウンターに合わしました。
この掲示板は解りませんでした。
オフラインで試したのですが駄目でした。
OSの入れ替えはいるソフトや設定も無くなり大変です。
だいぶ前からやりたかったのですがなかなか踏み切れずにいました。
昨日はフリーマーケットのCGIを検索していたらウイルスを頂いた様でめんどうなのでOSの入れ替えにしました。
一つのモニターやキーボードに4台パソコンが繋がっているのでソフトは少しずつ追加していくつもりです。

変な荒らしが来ていますが、黙殺すること、返事を出したり、ＵＲＬをクリックしてアクセスしては面倒なことになるかも知れません。
http://www.cybersyndrome.net/pla.html
此処には、匿名プロキシサーバが有りますが、こんなのを使っていても、切り忘れた手がかりをつかまれるおそれがあります。

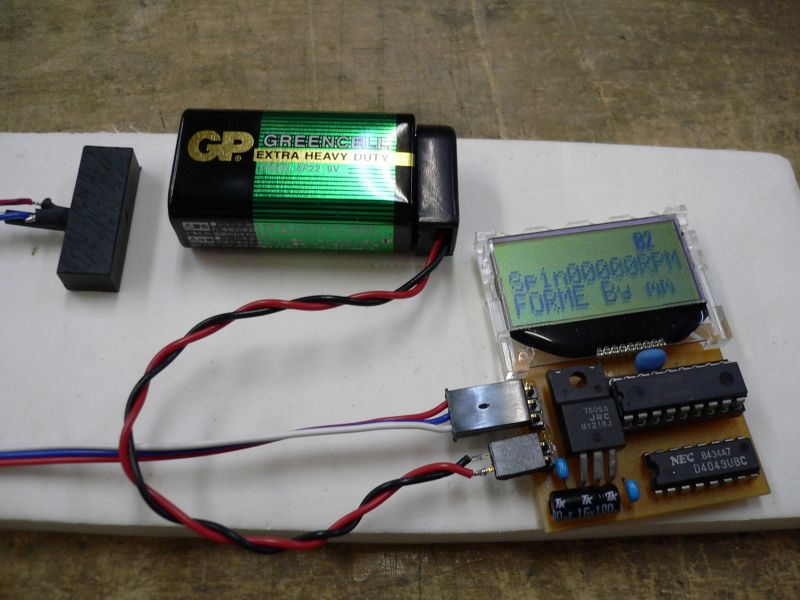

今日X1用に回転計を作りました。
プロクソン用はセンサーも一体にしたので汎用性が無いのでセンサーを分割しました。
プロクソンでは三端子などを後から空中配線したので基板に取り付くようにしました。
なかなか上手く部品が並ばず難航しました。
hideさんが作らないかとちょっと期待していたのですが忙しそうです。
とりあえず出来ましたがこれから仕事なので取り付けは来週に成りそうです。
私のX1の場合インバータで周波数を2倍にしても2倍の回転は出ませんでした。

とりあえず出来たのですがパターンを3つも忘れジャンパーしています。
知人にも頼まれているのでもう一度パターンを修正するつもりです。

2325.zip こんにちはhideさん
プログラムは変わっていません。
B2は点く時と付かない時が有りよく解りません。
一番上の列は使わないので無視ですかね？
この前PICから吸い出したhex書類添付しておきます。
自分でコンパイルしたものではまだ上手く動きません。
0.5秒でサンプリングし120倍だと表示が120の倍数なので0.6秒の100倍にしたいです。

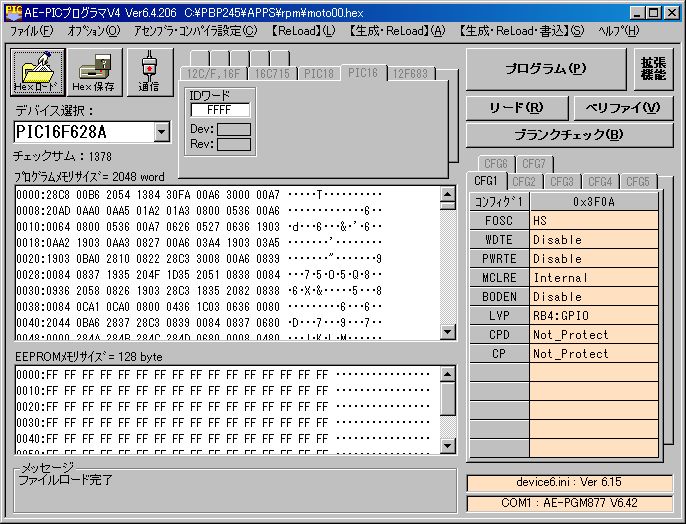

昨日知人が来てくれてPICの書き込みが上手く行かない原因が解りました。
秋月の書き込みソフトの右の項目の設定が必要でした。
おかげで無事0.6秒数え100倍して表示できるようになりました。
こんなこと常識なんでしょうね？

ｍｍさん、こんばんは。

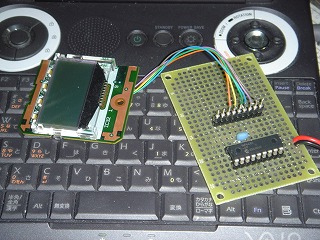

とりあえず、液晶表示だけでも確認しようと即席で組んでみましたが、表示が出ない。何でか調べなくては・・・
６２８が手持ち無いので６４８に書いています。
セラロックは１０ＭＨｚですか？それとも２０ＭＨｚですか。
配線ミスかな？

こんばんはhideさん
セラロックは20Mです。
私はこんな回路で動いています。
相変わらず回路図は有りません。

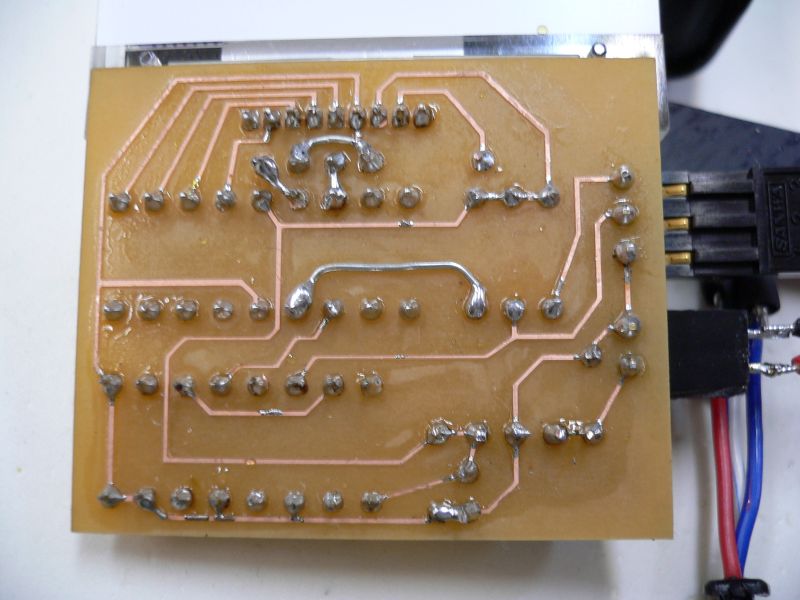

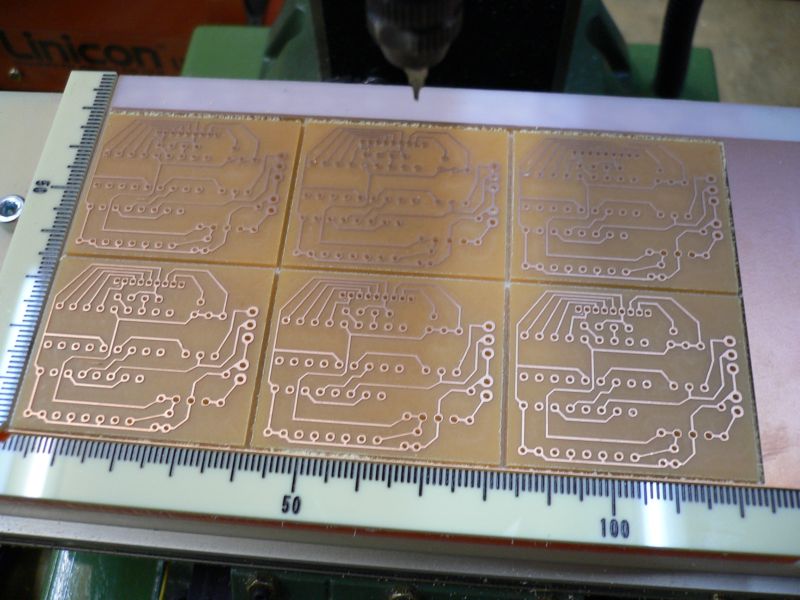

今この基板をプロクソンで6枚面付けし加工しています。
要りますか？

取り合えず6枚加工出来ました。
30度カッターF300切込み0.1ｍｍ夜中なので14500rpm
0.7mmカッター要らないところはがしF600切り込み0.1ｍｍ同じく14500rpm
穴あけは同じカッターで0.7mm穴と0.9mm穴を加工
ついでに周りの切り取りもしました。
6枚で2時間くらいかかりました。

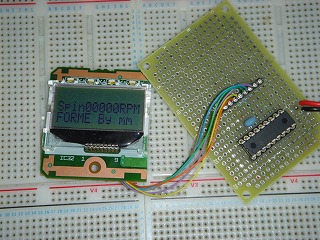

ｍｍさん、こんばんは。
２０ＭＨｚは了解です。
で、調べたら配線ミスがありました。
表示もＯＫで、３番ぴんあたりを指でつんつんしてカウントが変るのも確認です。（危険・・・）

2331.zip こんばんはhideさん
まだ起きているんですね。
私は加工した基板が気になり組み立てていました
2個組み立てたのですが1個表示しませんでした。
液晶取り外しに失敗したんですかね？
0.6秒で100倍表示のヘキサファイル添付しておきます。
表示がすっきりします。
お試し下さい。

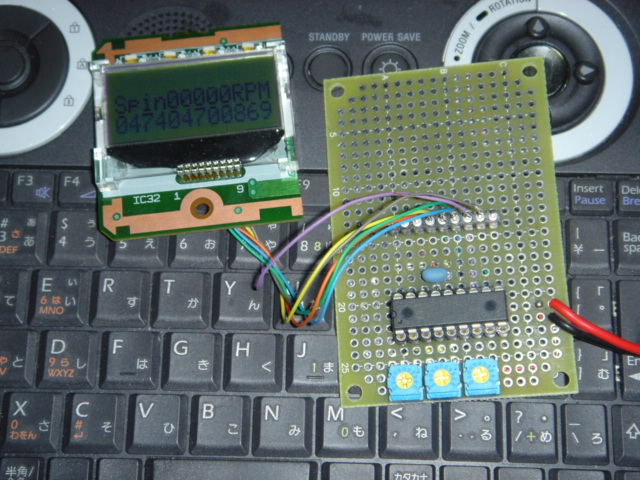

ｍｍさん、みなさん、こんばんは。
いたずら半分で、ちょっといじってみました。
回転計のプログラムをPIC16F648AからPIC16F819用に変更し、ＡＤコンバーターを３チャンネル分表示してみました。ＡＤコンバーターを生かすところで少し使用するピンを変更してあります。
試しで表示させたので見にくいですが、２行目に１チャンネル４桁で３チャンネル分表示しています。
半固定ＶＲを回すと０から１０２３の表示になります。
ＤＯＳＶのＰＣパーツの温度センサーを買ってきてあるので、ＸＹＺ軸のモーター温度でも測れないかな？

こんばんはhideさん
ソフトが書ければPICも楽しそうですね。
ちょっと私には無理なようです。
ご相談なのですが
http://akizukidenshi.com/catalog/items2.php?c=lcd&s=popularity&p=1&r=1&page=#P-00040
の700円のディスプレー用にPIC16F628Aの回転計ソフトを書き直すのは大変ですか？
そうすれば必要な人が利用しやすいような気がしています。
いつもお願いですいません。

こんにちはhideさんkonさん
hideさんにはまたお手数をかけているようですね。
HPにロボット用の実験に使っていたので表示させる部分はソフトが有るのだと思っていました。
使い方によって色々違うんですね？
konさん回転計は現状0.6秒で計測しているのでガバナには向かないと思います。
旋盤はCNC化しないんですか？
私のKS-200もねじ加工テストが出来るようにスピンドルもステッピングモータです。

ｍｍさん、こんにちは。

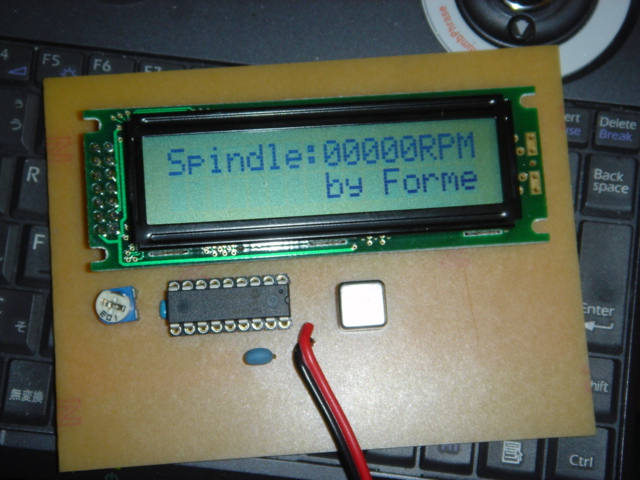

秋月のＬＣＤを使えるように、プログラム修正できました。
勝手に"by Forme"表示、入れてしまいました。
液晶部の接続などの回路図等、これから整理しますので少しお待ちください。
あの小さなＬＣＤよりも表示できる文字数が多いのにこのくらいの文字数だとちょっと寂しい感じですね。

こんばんはhideさん
プログラムの修正有難うございます。
LCDはちょっと大きいですが取り付け場所を工夫すれば大丈夫なサイズだと思います。
表示のあまりはまた何か思いついたときにでも利用できれば良いですね。
私が持っているディスプレーは数に限りが有るのと発送にも料金が掛かってしまうのでどうしようかなと思っています。
回路図が出来たら見せてください。
よろしくお願いします。

こんにちは

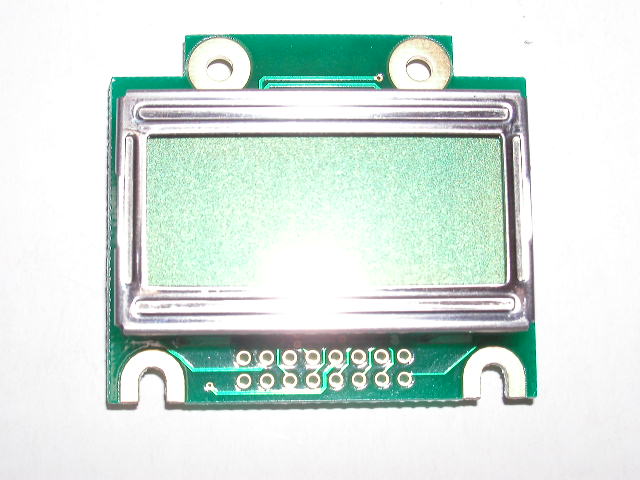

こんな液晶どうですか８文字ｘ２行です。
価格は１６文字２行と同じぐらいです。
今度の仕事で使う表示器です。

こんばんはhirorinさん
液晶の紹介有難うございます。
この表示機は一般の人も1個単位で購入できるものですか？

みなさん、こんばんは。

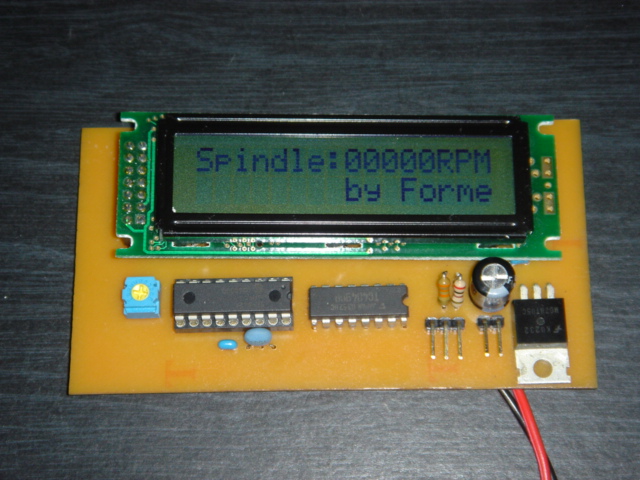

Ｅａｇｌｅで即席パターンを作って基板を作りました。
プロクソンのスピンドルの回転を取り込んでみましたが、問題なさそうです。

ｍｍさん、Ｅａｇｌｅのデータとプログラムはメールしておきました。

こんばんはhideさん
データのメール有難うございました。
仕事で今は大阪にいます。
帰ったら試して見ます。
有難うございました。
