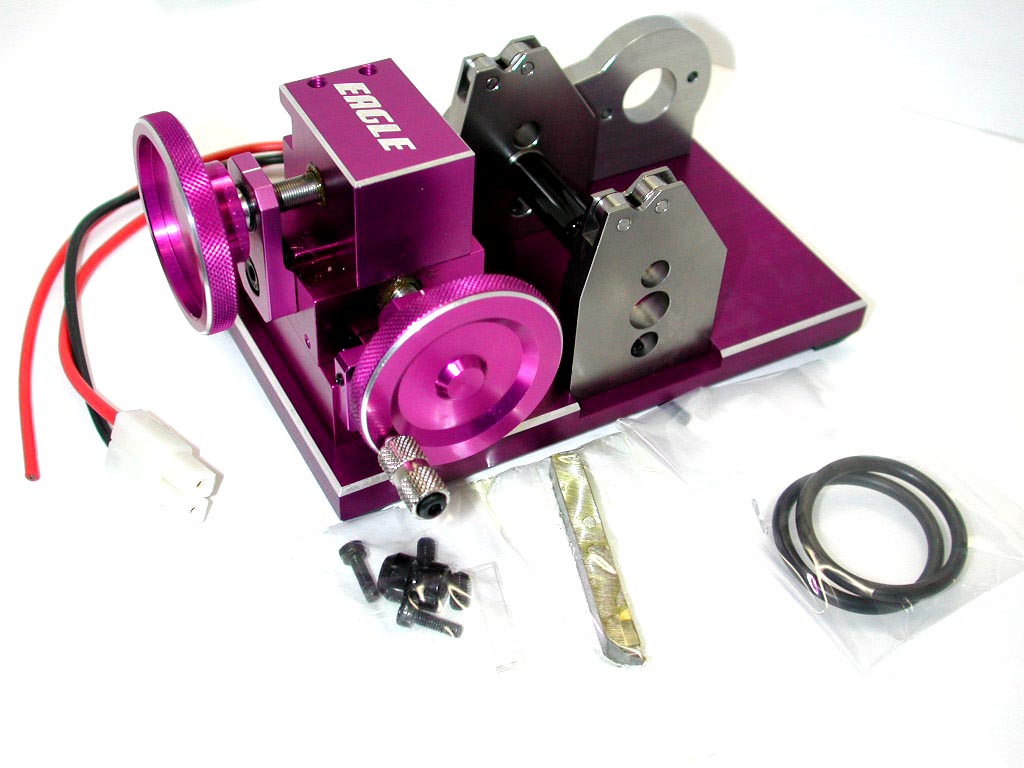

今日ラジコン用のコミュレーズを注文しました。
わりと安いんですね。
http://www.rakuten.co.jp/rc-rainbow/557650/564177/558359/
アマチュアの研磨をする訳ではなく以前からカッター研磨機に利用できないかと気に成っていたので頭の整理のような物です。
何かアイデアでもあれば教えてください。
またごみになるかも？

こんばんはひま爺さん
ひらめきは無いんですね
気に成っている物が頭の中にしか無いのは買って解決するかなて感じです。
目の前に有れば考えが広がるかもと言う甘い考えです。
自分用の研磨機も止まっています。
人に提供するカッタを加工するものとなると難しく進まないので、また考えを変えて、なるべくお金も掛からず興味の有る人が自分で加工し楽しめる物になれば良いと思っていますが、完成の予定無しです。

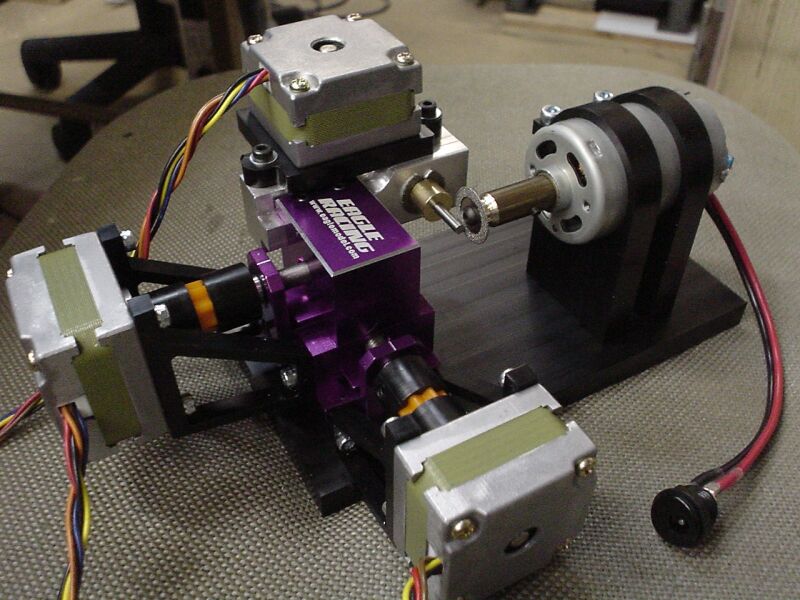

今日コミュレーズが届いたので合間に頭の整理の為に取りあえず形にしました。
遅くなったので加工はしていません。
30度のカッターに対応させる方法が思い浮かばなかったので取りあえずストレート用です。
加工できれば良いですが？

こんばんはになってしまいました
NKさんメールして頂き有難うございます。
今日は来客と手引きの修正でまだ動かせていません。
明日も外出するので動かすのは明後日くらいに成りそうです。
また報告させて頂きます。

2208.mpg 加工テスト中

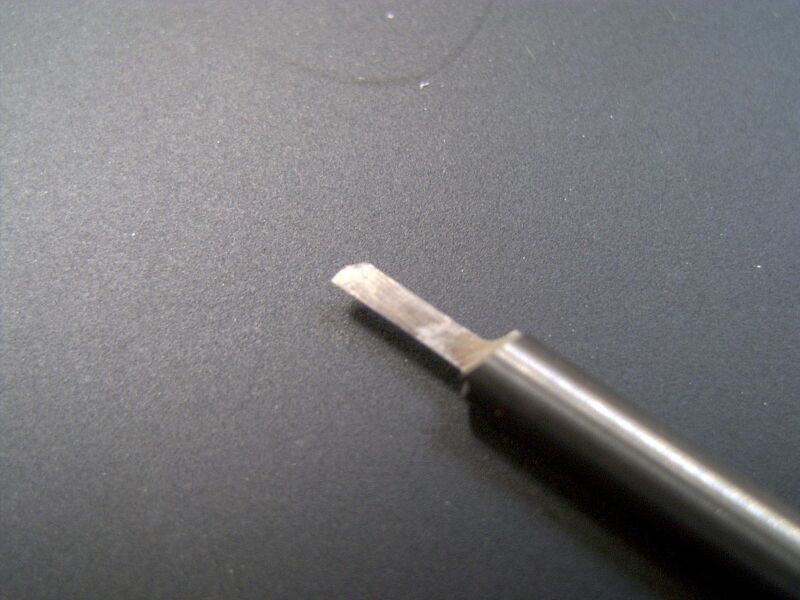

加工が終わった1.5ｍｍ1枚刃です。
ソフトしだいでおもちゃでもカッターが出来ます。
おもちゃのCNCには十分そうです。
狙った寸法にするのにはこつが有りそうですがツールパスを作るときにカッター経をあわせれば平気だと思います。
今回のおもちゃはサンケンICも3個しか使っていないので2万円ちょっとの材料代で作れそうです。
作ってみたい人で知りたいことが有れば質問してください。
製作にはCNCと旋盤が必要です。

「だれも教えてくれないので良く解りません」と有りましたので書いておいたのですが、
此方の方が良かったですね、
出来たら、１０本を新ペンタゴンに接続にされた方が
もっと特性が良くなるのではないかと思ったまでです。
モーター　−　ドライバ
緑青　　　−　青
赤白　　　−　赤　
黄茶　　　−　橙
黒紫　　　−　緑
灰橙　　　−　黒
モーターの型番が判ったら、電流も判るかも知れません。

こんにちはノンさん
私が持っているモーターを回すのには取りあえず困っていません。
また解らない人からの質問でも有るようでしたらご協力下さい。
有難うございました。

通販のページです。
http://wsn.31rsm.ne.jp/~ogu_cr/partshop/
http://www.aiteku.com/shohin/shohin.html
http://www.wakamatsu-net.com/biz/
http://akizukidenshi.com/catalog/

こんにちはノンさん
電子部品のリンクの情報有難うございます。
時間のあるときに色々見てみます。

みなさん、今晩は。
NKです。

mmさんから、評価とプログラム作成を依頼されている、CNC刃物砥ぎ器で、刃物が砥げるようになったので、ご報告します。

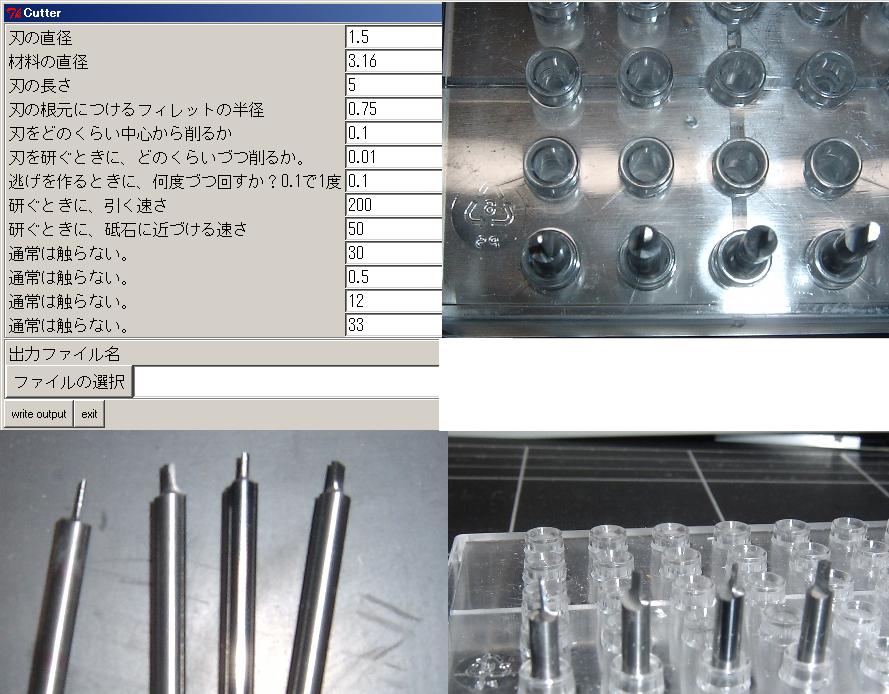

左上の画像は、私の作った刃物砥ぎ用G-CODE生成プログラムです。mmさんからの宿題だった、刃の根元にRが付くようなG-CODEを生成してくれます。たぶん、hideさんがやっておられるような、旋盤を使った刃物砥ぎ器でも、使えると思います。

残りは、このG-CODEで砥いだ超硬一枚刃です。
最初の一本は、回転方向が反対になってしまいました。
まだ、切削条件がわかっていないので、うまく砥げていません。

次は、刃に段差をつけて、少し細くなったところから、刃が出るようにしたいです。

刃物砥ぎ器面白いです。

こんにちはNKさん
ソフト出来たんですね
忙しい中有難うございます。
半割れの根元も上手く丸くなってそうですね。
私はカッター研磨機本体の準備が止まったままです。
おもちゃのカッター研磨機の具合はどうですか？
改善したら良さそうな所が有れば教えてください。
ダイソーのダイヤモンドはめったに無いですね。
たまに少し有るのでやめたわけでは無さそうです。
これで基板加工用の0.8ｍｍのカッターの心配もしなくて済みますね。
私も進めなきゃー

こんばんは
カッター用の素材ですが基盤用の細い物は細い超硬のドリルを5ｍｍくらいシャンクに刺してある物が多いです。
3ｍｍ近く以上のドリルは全部超硬なので素材としても使えます。
ドリル部分だけでカッターの形状を作れば使えるかも知れませんが試していません。
NKさん出来ますかね？
CNCで加工ができ始めて来ると次に欲しくなるものですね。
今NKさんにテストしてもらっている物はプロクソンCNCくらいの金額になるため材料の販売はやめました。
何か上手く安く利用できる物が有れば良いのですがCNCにするとそれなりに材料が必要です。

みなさん、今晩は。
プログラムを修正して、２段になるようにしました。
写真を撮るのが下手なので、わかりにくいかと思いますが。
あと、Rが大きすぎて、ほとんど刃の部分がなくなっています。

＞↑↑　のようなものから　刃付け可能なのでしょうか？？
現在、1.05mmの超硬ドリルから、0.65mmの超硬一枚刃を砥いでいます。できたら、また報告します。

ＲＳはタイムアウトがあるようです。
http://www.rswww.co.jp/
左の6.電子関連部品->トランス/インダクタ/フィルタ->トロイダル型インダクタ->
にAHDシリーズ (17)　GLAシリーズ (18)が有ります。
此処までは登録無しで行けます。

しかし、テストレベルではもっと簡単に10φ位にした釘の束にボール紙を巻いて1.5mmくらいのエナメル線を３０回くらい巻いて
端を凧糸で縛ってほどけなくして作れます。

輪にした紙に線の１方の端を通し紙を押さえるように巻いていって、
反対側の紙の輪の端の１枚を引き出して置いてその輪のところまで来たら、
もう、１方の端を通して軽く引き締め、出して置いた紙を引き寄せて線の固定をして、
更に線を引き締めると、しっかり固定できます。
巻数の調整は、線を切らずに軽く折り返しにして、その端から大きく巻くと、
他に影響を与えず、また巻数を増やしたり出来ます。

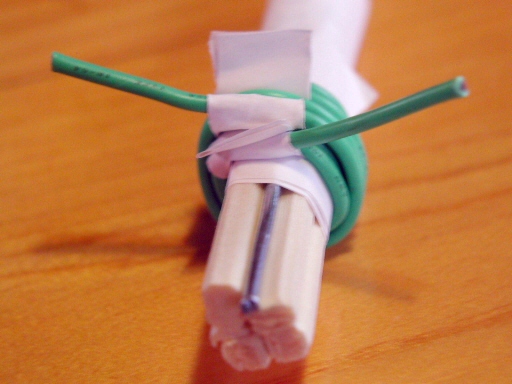

巻き方

釘と書きましたが、昔はこれしかなかったのですが、今はビニール被覆した針金があります。
針金には軟鉄と鋼がありますが磁石用には軟鉄がよいのです。
太さ１φ位のビニール被覆が一番良いでしょう。
錫メッキの場合は束ねることで電気的断面積が大きくなり
循環電流が増えて効率が悪くなります。

長さは１０cmくらいに切って大体１０φ位にまとめ、
薄くて硬い厚紙（発泡酒なんかの茶色の硬い紙のパック）
等で巻いて糊で固定した物に直接巻けます。

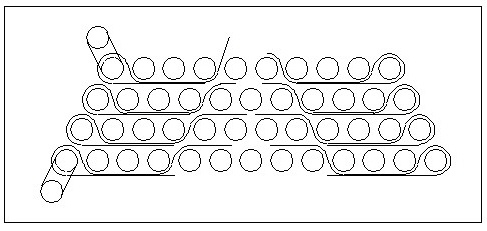

巻線の積み重ねは４段までで１段目２段目３段目４段目と段々幅を狭くして行くと巻崩れにくくなります。
固定方法が判らないときはまた云って下さい。

巻き方２
上手くいったら、ニスを塗ったり、ホットボンドで固めたりします。

エナメル線の固定の仕方

こんばんは
解りやすい説明有難うございます。
近所のホームセンターでは太いニクロム線は無かったのでどこかで探すか何かをばらして作って見ます。
取りあえずこれが準備できてからまた教えてください。
有難うございました。

こんばんは
ニクロム線は以前FET基板の時に抵抗のテストをする為に使いました。
自動車用の電球も使って見ましたが別に大丈夫そうでした。

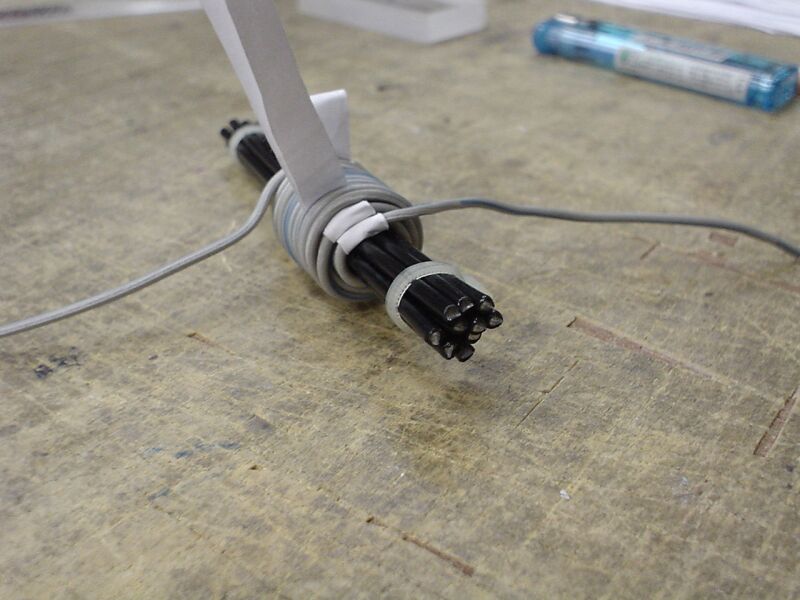

コイルの材料のエナメル線は用意できていないのですがインターホーン用の単身コードが有ったので巻いて見ました。
目的のコイルとどのくらいの違いがあるか調べる方法は有りますか？
