電源装置　投稿者：hide 投稿日：2005/09/25(Sun) 20:18 No.2632

みなさん、こんばんは。
久々の投稿です。
プロクソンＣＮＣのスピンドルモーターをマブチとか田宮とかに変えて削る場合、秋月のＤＣ－ＤＣを途中に入れないと電源装置の保護回路が動作していたのですが、今回新たに購入した電源(ALINCO DM-33OMV)は、マブチでも田宮でも電源端子に直接接続してスイッチＯＮすると快調に回り、ＤＣ－ＤＣは必要ありません。

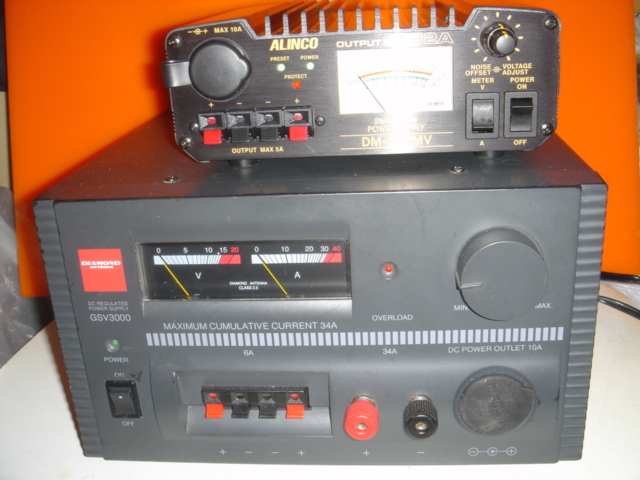

写真は、上が今回購入したもので、下が今まで使用していたもので、大きさも小さくなり、重さもかなり軽くなっています。

Re: 電源装置　mm - 2005/09/27(Tue) 12:27 No.2633

こんにちはhideさん
コンパクトで良さそうな電源ですね。
私もアルインコの30Aの電源を持っていますが20年以上前の物なので大きくて重たいです。
DM-33OMVはどこか安く買える所は有りますか？
定価ではちょっと高いですね。

Re: 電源装置　hide - 2005/09/27(Tue) 23:02 No.2634

ｍｍさん、みなさん、こんばんは。
この電源ですが、３２ＡまでＯＫでＣＮＣでは殆ど使用しないですが、電圧のプリセットが出来ます。
私が購入したのは、ツクモのロボット王国ですが、富士無線でも扱っていました。１万５千円くらいなので、ちょっと高めですが、電源の購入を考えている方がいれば、写真下のでかいものよりこちらの方がお勧めです。

Re: 電源装置　小林 - 2005/10/01(Sat) 17:55 No.2635

ここも安いですよ。
http://www.cosmo-denshi.co.jp/dengen/dengen.htm

突然ですが現在の会社を退職する為、今後ＣＮＣを使用できなくなります。後輩にＣＮＣを引き継ぎますので、後輩が質問した際はどうぞご教授ください。
またいつか自前で復活させたいとは思いますが、その際はまたお世話になります。それでは

こんにちは　ノンノ - 2005/10/01(Sat) 21:45 No.2636

今度退職されますか、あとのあて等かはどうでしょうか、
何もお力にはなれませんが、心配しております。

もしお時間が取れるようでしたらＣＮＣを再開して下さい。

Re: 電源装置　mm - 2005/10/02(Sun) 03:50 No.2637

こんばんは小林さん
会社退職ですか
何か新しいことを始めるんですか？
がんばってください。
電源の情報有難うございます。
安いですね。

Ｇコードって？　投稿者：ノンノ 投稿日：2005/08/14(Sun) 22:17 No.2601

Ｇコードを調べていると、微妙な違いがあります。
http://nonnno.hobby-web.net/exe/gcodehyo.lzh
にエクセル.XLS　を　.lzhにした物をＵＰしました。

この違いは使ってはいけないのか、あるいは勝手に使えばよいのか、悩むところです。

ＤｅｓｋＣＮＣの　ＧコードもＵＰしました。
RS274NGC　と言う物らしいです。

画像にするのがどうすればよいのか判らないので、
表にしてＵＰしました。

Re: Ｇコードって？　NCTOOL - 2005/08/14(Sun) 22:56 No.2602

ノンノさん　こんばんは
微妙な違いって、どれですか？
元々、Gコードは統一された規格ではありません。
以前は、Gコードに小数点が付くことは有りませんでしたが
今では、新しい機能を解りやすく表現する為に、元々あるコードに小数点を付けて表現する事もあります。
Gコードは、制御装置が読めれば良いわけですから、基本部分以外は各メーカーが独自に付けています。

>この違いは使ってはいけないのか、あるいは勝手に使えばよいのか、悩むところです。

Machでは、FANUCをベースにしているようですが、これも独自の作りですから
勝手に使っても、認識しなかったり意図しない動作をするだけだと思いますよ。

Re: Ｇコードって？　ノンノ - 2005/08/14(Sun) 23:37 No.2603

と言うことは、
dxf to ncd　コンバーターなんて便利な物がありますが、
これも、Ｇコード表を付けるか、何々対応などとしないと
誤解が生じたりしますね。

Re: Ｇコードって？　NCTOOL - 2005/08/15(Mon) 07:51 No.2604

>dxf to ncd　コンバーターなんて便利な物がありますが、
>これも、Ｇコード表を付けるか、何々対応などとしないと
>誤解が生じたりしますね。

DXFからNCデータを作るソフトの場合は基本的なG1～G3やG40～G43など共通的なコードで作れる図形がほとんどです
更に、対応する場合はポストが作製できたり、制御装置の指定が出来たりします。
基本的に、共通Gコード以外は違っていて当然ですが、対応表を付ければ親切ですね。

アルカリ電池　【乾電池　激安販...　投稿者：格安電池ドットコム 投稿日：2005/07/26(Tue) 21:07 No.2582

管理人さま突然の書き込み失礼いたします。（不適切な場合は、削除してください）

最近、秋葉原や電池業界をお騒がせし、一部の人たちにはすっかり有名に
なりつつある『格安電池ドットコム』でございます！
製造業者、おもちゃ業界などなど、法人様を中心に取引していますが、
個人の方も是非いかがでしょうか？

【　絶対満足致します！　】

単三・単四のアルカリ電池を、格安電池ドットコムでは、1本あたり　９円～ご提供いたします★
１０本で９０円！すると１００本で９００円　（\_\）/　安！！（最大割引適用するとなんと７．２円！）

結構、１００円ＳＨＯＰで電池買ってる人を多々見かけますが、もう買えなくなってしまいます！
興味があったら覗いて下さいね。

格安電池ドットコム→　http://www.kakuyasudenchi.com

Re: アルカリ電池　【乾電池　激...　とのさまバッタ - 2005/08/16(Tue) 22:19 No.2607

本日商品届きました。
満足してます。

夏休みの予定　投稿者：mm 投稿日：2005/08/10(Wed) 23:39 No.2600

この夏のお買い物コーナのお休みは8月12日から25日までを予定しています。
宜しくお願いします。

G84で　投稿者：NCTOOL 投稿日：2005/08/04(Thu) 23:08 No.2585

mmさん、皆さん、こんばんは。
先日購入した主軸用DCモーターで逆転の制御も出来るように改造したのですが
Mach1でG84(タップサイクル)を使うと、逆転の信号が正しく送られず、開始点に戻ってから一瞬だけ逆転します。
Mach2では、正常に動作しますが、設定の問題なのか、Mach1のバグなのか解りません
ご存知の方、アドバイスをお願いします。

Re: G84で　mm - 2005/08/04(Thu) 23:37 No.2586

こんばんはNCTOOLさん
結構難しい事に挑戦しているんですね。
私は仕事でも卓上機なので単純な加工しかしない為知識が有りません。
色々出来ると面白そうですね
知識不足で申し訳ないです。

Re: G84で　ノンノ - 2005/08/05(Fri) 09:17 No.2587

から運転をしてみて、ポート信号がちゃんと逆転するのか、
信号が逆転しているのにモーターが逆転しないのか、
確認されては如何でしょうか？
この場合主軸のドライバーは相当大きな物なのでしょうか？

Re: G84で　NCTOOL - 2005/08/05(Fri) 10:06 No.2588

mmさん　ノンノさん　こんにちは

状態は、MachのState→Outputsで、Extern1、Extern2で確認しています。
例えば、G84R5.Z-10.F100　とした場合
正しい動作では、正転でZ軸が-10まで降下し、逆転してZ5まで戻りますが
逆転の信号はZ5に戻ってから、一瞬だけ送られます。
それと、Mach1ではConfigure→OutputDvices→Spindleで
CWSingnal=ExtAct2、CCWSigmal=ExtAct1　以外の組み合わせはM03/M04が正しく効きません。
どちらも、Mach2では正常に機能していますが
Mach1のヘルプにもG84　Right Hand Tapping Cycle と書いてあるので
設定かプログラムの書き方で何とか出来るような気がするのですが。

Re: G84で　rinzo - 2005/08/05(Fri) 20:49 No.2589

NCTOOLさんこんばんわ

単純にMach1のバグじゃないでしょうか？
色々試してみましたがダメなようです。
Mach2なら上手くいきますね。
丁度主軸にサーボを取り付けたとこだったので実際に試してみました。

ビデオです

http://w2452.nsk.ne.jp/~rinzo/TAPPING_2.wmv

内容は

G0X0Y0Z30
G0Z3
S100M3
G84R3Z-10F100
G0Z30
M30

です。

Re: G84で　NCTOOL - 2005/08/05(Fri) 23:51 No.2590

rinzoさん　こんばんは
情報ありがとうございます。

>単純にMach1のバグじゃないでしょうか？
やはり、そんな感じですね！
今まではMach1しか使っていませんが、Mach2の視野に入れないとダメそうですね

>丁度主軸にサーボを取り付けたとこだったので実際に試してみました。
サーボモータは難しそうですが
Machからはスピンドルの制御(回転数とか)が簡単に出来るのでしょうか？

Re: G84で　rinzo - 2005/08/06(Sat) 05:50 No.2591

サーボはパルスで駆動しています。
ただ古いドライバーで1000パルス/rev固定です。
Machがmax２５ＫＨｚだと単純計算で1500rpm止まりです。
使用しているＰＣの性能からこれが上限のようです。
回転数は上のタップサイクルでも１３回転で逆転しているのでほぼ合っているでしょう。

Re: G84で　NCTOOL - 2005/08/07(Sun) 20:08 No.2592

rinzoさん　こんばんは
MachからS指令が出来れば、色々と便利なんでしょうけど
普通のモーターでは連動は無理なので、タップのような事は難しいですね

何とか、G84を使ってみたくて試行錯誤していますが
その前に、Mach2で疑問な点が有ったのでアドバイスをお願いします。
リミットSWを使えるようにしていますが、何かの都合でリミットを踏んだ時
Mach1では[RESET]ボタンを押して[E-STOP]の状態に出来るのですが
Mach2では[RESET]ボタンが解除できません。
その為、モーターの軸を手で動かしてスイッチが解除される位置まで手で動かしています
その際は、当然ですが座標位置も変わってしまいますので、困っています
どこか設定があると思うのですが、ご存知ならアドバイスお願いします。

Re: G84で　rinzo - 2005/08/07(Sun) 23:32 No.2593

NCTOOLさん
今までリミットＳＷは試した事がありません
そのような特性があることも知りませんでした
アドバイス出来なくて申し訳ないです。

Mach2のLimit　riki - 2005/08/08(Mon) 10:11 No.2594

はじめましてrikiと申します。
Mach2のLimit入力ではNCTOOLさんと全く同じように悩みました。
私としては、Mach1はエッジトリガでMach2はステイトだから
きっと無理なんだろうと諦めていました。
設定らしき所はついに見つけられませんでしたが
もし出来たら嬉しいです。

Re: G84で　NCTOOL - 2005/08/08(Mon) 22:50 No.2595

rikiさん　情報ありがとうございます。
「エッジトリガ」「ステイト」ってよく解りませんが、やはりダメなんですね。
リミットを踏んでしまった時は、ポート＆ピン設定を開いてリミットを一時無効にする事で
座標が無効にならずに解除できる方法に気がつきました
取り合えずこの方法で対処したいと思います。

タップ加工の方ですが、何とか使えるようになったので
http://kousaku.nctool.net/cnc2/cnc2.htm　にUPしました。

Re: G84で　Usagidan - 2005/08/09(Tue) 00:19 No.2596

　こんにちは、早速見てきました。　凄いです。。。

　また直結に戻ったみたいですが、普通の切削は新しいモータではどんな感じでしょうか？

Re: G84で　NCTOOL - 2005/08/09(Tue) 00:55 No.2597

Usagidanさん　こんばんは
早々にご覧いただきありがとうございます。

>また直結に戻ったみたいですが、普通の切削は新しいモータではどんな感じでしょうか？

交換した時は、以前のようにプーリで2倍速の状態でしたが
タップ加工の際の、回転数と送りの計算で余分な計算が必要なのと
逆回転時のトルク不足の感じがあったので、直結にしました。
その為、MAX4010rpmは少し物足らないですが、回転音が静かなのでこれも悪くないです。
先の尖った彫刻用の刃物の場合は別として
R3程度のボールエンドミルならボリボリ削れているような感じがします。

Re: G84で　Usagidan - 2005/08/09(Tue) 22:54 No.2598

こんばんは　NCTOOLさん。

写真のモータで、切削OKなんですね。音が静かになるとのことで、かなりよさそうですね。

また加工したものなどありましたらアップ期待しています。

Re: G84で　NCTOOL - 2005/08/10(Wed) 22:09 No.2599

Usagidanさん　こんばんは

> また加工したものなどありましたらアップ期待しています。

テストカットですが、エンドミル加工の様子を追加しました。
結構派手な音がしてますが、モーターではなくテーブルの剛性不足による振動音です。
（しょせんLMガイドですから、この辺りが限界のようですね）
