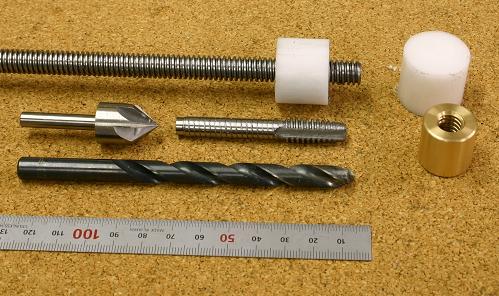

みなさんのアドバイスを頂きタップを自作してみました。S45C 30度台形ねじから作りました。ホビー用旋盤とフライス盤を使いましたが切削時のバリが凄くヤスリで取り除くのに難儀しました。送りネジからタップを作ったのでバックラッシュも無い感じです。キツキツで少し渋いのが難点？ですが・・・(^^;ＰＯＭ材ならねじ切り出来ます。ちなみにずんきりネジと一緒に買った真鍮ナットもバックラッシュは殆ど認められません。（測定方に難有り、かもですが）取り敢えずは報告までと。
> Re: 台形ネジ用のタップ ベトナム人さん悪い方法をお教えします。とっても良い方法でした。
こんにちは、皆さん。 以前から、この掲示板でネジの話題になるときに台形ネジ+樹脂ナットが良いという話になることが多々あるのですが、台形ネジで樹脂ナットを使う場合で自分で作ることって可能なのでしょうか？ というか台形ネジ用のタップって売ってるんでしょうか？ フライスとして用いる場合、すり割りを入れて与圧を与えるなどの工夫をしたいのですが、そのような用途に使えそうなナットが見つけられません。

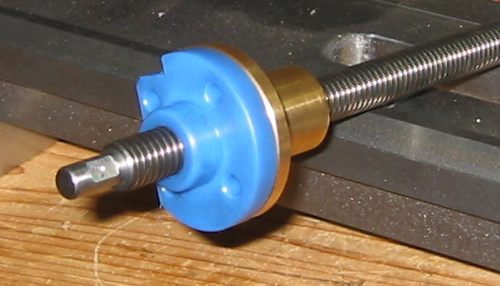

> 径方向のガタは運なんですかね？ 自分で作れるようになった場合も下穴から精度が出ていないと駄目そうですね。 2社の台形ねじを使ってみましたが、同じような感じでした精度の表を見ると、その様になっているので仕様なのだと思います。軸方向の精度は重要ですが、径方向はブレが有っても無理が掛からないように考慮しているのではないでしょうか？私の方は、写真の様にねじ外径と同じ穴のナイロンをはめる事で解決しました。今は、共振もせず気持ちよく動いています。
Ｚ軸の送りネジサポートに８ｍｍのアンギュラベアリングを使おうと思ってのですが、８mmの規格はあるのでしょうか？

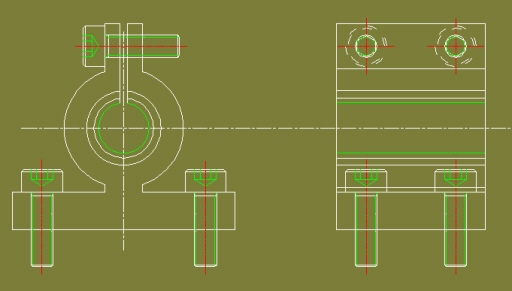

送りナットの図面を書きました。隙間を無くす方法です。ナットの素材は無給油ブシュ、ミスミの MPBZ 6-20 のつもりです。

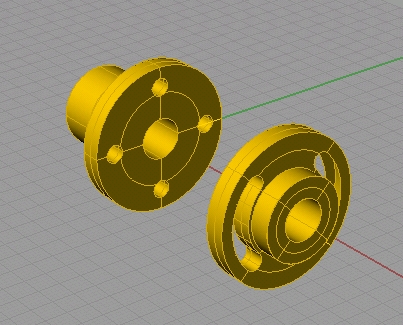

私が以前に使った方法です。2個のフランジ付きナットを使って、片方の取り付け穴を長穴にして回転できるようにします。図では離れていますが、取り付けるときはバックラッシュ分の薄い紙などを挟んで密着させます。2個のナットの間にスプリングなどを入れたり、突っ張り用のビスを付けたりして調節する方法も有ると思いますが固定してしまう方が、確実だと思います。
先ほどＴＭ30度台形ねじ10mmｘ1000mmとコンパクトフランジ付きナット２個注文しました。バックラッシュの調整が必要なときはNCTOOL さんの方法を試してみます。
