モータドライバー回路　投稿者：ＫＦＣ 投稿日：2005/05/27(Fri) 11:32 No.2450

１２Ｖで最大２０Ａまで流すことが出来て、正転逆転が可能なＰＷＭ制御のＤＣモータードライバーの『作り方や、パーツ調達方法』を教えてください。ググっても解らなかったので、知ってる方がいれば教えてください。

板違いだったら申し訳ございません。

Re: モータドライバー回路　ノンノ - 2005/05/27(Fri) 22:23 No.2452

予備知識をメールで送って下さい。

Re: モータドライバー回路　RIKI - 2005/06/05(Sun) 01:05 No.2455

KFCさんへ。
DCモータをサーボ化するサーボドライバーをとお考えですか？
そして、DCモータのサーボと言っても、位置ループ、速度ループ
電流ループと有って、位置の制御をしたいのであれば３つのループ全て
が必要になります。先ずこの辺りの構成が理解出来ているのなら
そこそこ御説明出来ます。正逆は普通含まれます。PWMは駆動
方法の手段なのでサーボとは直接関係しませんが、方法などは
御説明は出来ます。が、1からですと少々難儀かと・・・・

情報Rhino3　投稿者：mm 投稿日：2005/05/27(Fri) 23:40 No.2453

NCコードで書かれたファイルを Rhino3.0 上で描画出来ました。
確認などに便利かも？
http://www.vector.co.jp/soft/win95/business/se366352.html?g

万能刃物研磨機　投稿者：mm 投稿日：2005/05/24(Tue) 19:46 No.2442

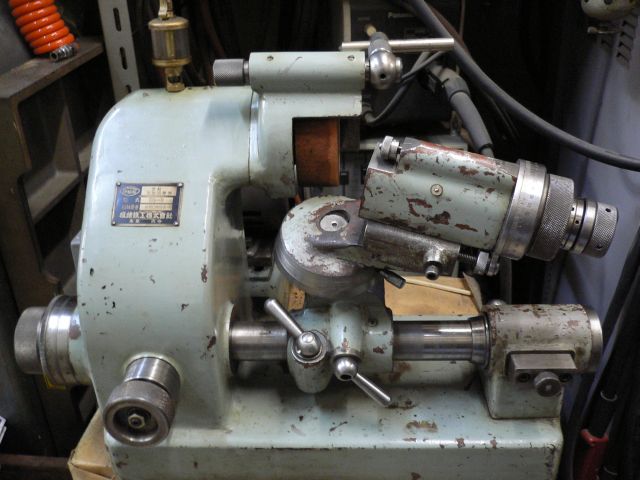

今日場所が無くなって来たので、オークションに坂崎鉄鋼　万能刃物研磨機　SG-8を出品しました。
興味の有る人は見てください。
http://page10.auctions.yahoo.co.jp/jp/auction/m13823522

Re: 万能刃物研磨機　ミニチュア職人Y - 2005/05/25(Wed) 23:09 No.2447

mmさん　こんばんは

SG-8のオークション見てきました。SG-5との違いは何でしたかね？
以前説明をしてもらったようなきがしますが忘れてしまいました。
ストレートのコレットが２～１２でTと書いてあるのが　テーパー
カッター用ですかね？

Re: 万能刃物研磨機　mm - 2005/05/26(Thu) 03:06 No.2448

こんばんはミニチュア職人Yさん
SG-5はカッターの固定部分が普通のテーパーシャンクの物にしか対応していません。
文字彫刻屋さんなどが使う物だと思います。
SG-8はコレットを交換できるので色々なカッターを研磨できます。
Tのコレットは通常の彫刻用カッターのテーパシャンク用です。
私はSG-8ではハイスのエンドミルのボール加工などに利用していました。
手動の研磨機は合計4台持っているのですが最近組み立てたCNC研磨機の置き場所が無いため1台減らすことにしました。

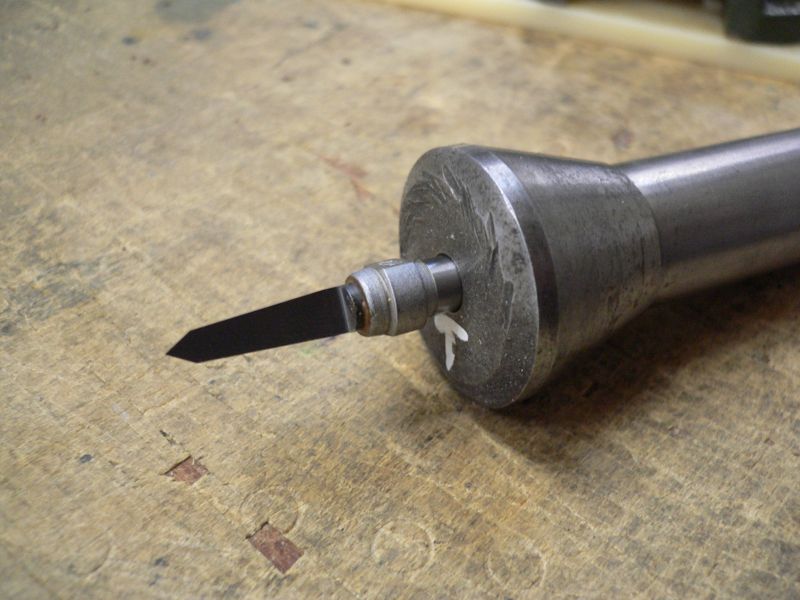

添付は彫刻用カッターを取り付けた感じです。
参考にして下さい。

Re: 万能刃物研磨機　ミニチュア職人Y - 2005/05/26(Thu) 22:48 No.2449

>SG-8はコレットを交換できるので

こちらの方がいいですね。
坂崎の研磨機いつも入札者が多く高くなってこまります。

質問？　投稿者：mm 投稿日：2005/05/22(Sun) 11:59 No.2427

昨日カッター研磨機のGコードを作っていて解らないことが有ります。

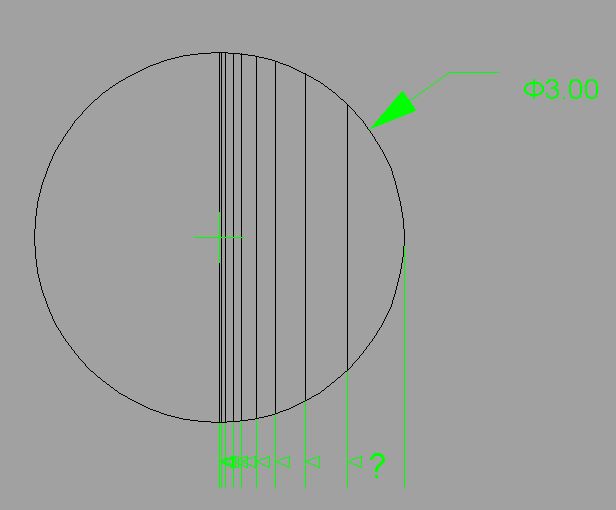

添付のように右から同じ面積を切り込んで行きたいのですが緑三角の場所を知るための方法が解りません。
計算や作図で出そうな気がするのですが教えてください。
そこそこで良いので円周は3.14で十分です。
3φの半円面積を3.5平方ｍｍとし0.5平方ｍｍづつ切り込むとするとどんな式に成りますか？
宜しくお願いします。

Re: 質問？　NK - 2005/05/24(Tue) 01:02 No.2432

みなさん、今晩は。
>3φの半円面積を3.5平方ｍｍとし0.5平方ｍｍづつ切り込むとするとどんな式に成りますか？

式を求めることができなかったので、プログラムを書いて計算で求めました。
一番右端を0原点として、以下のような深さで(原点からの絶対距離で)削ればいいはずです。

0.369958121667712
0.597325124220179
0.795012166705673
0.977822083616454
1.15209105801283
1.32148044249943
1.48856933689722

あんまり自信がないので、検算してみようと思います。

私がmmさんからお借りしている研磨機は、あまり調子がよくありません。
今度、相談させてください。

Re: 質問？　NK - 2005/05/24(Tue) 01:49 No.2433

2433.zip mmさん、みなさん今晩は。
検算したら、大体よさそうでした。
参考までに計算に使ったプログラムを添付します。
perlのプログラムなので、皆さんの役に立ちそうにありませんが。

Re: 質問？　mm - 2005/05/24(Tue) 11:39 No.2434

こんにちはNKさん
いつも有難うございます。
式は難しいんですか？
perはダウンロードしてみましたがまったく解りません
何かソフトで読み込んで使う形式ですか？
悩んでいたのですが結局方眼用紙に丸を書いて適当に枡を読み決めました。
是非切り込み面積に合わせたピッチを出したいです。
あんまり意味は無いのですがすっきりしません。
半分を10回～15回くらいで切り込んだほうが良さそうな感じです。
色々説明は難しいです。
また時間が出来たら着てください。

Re: 質問？　Usagidan - 2005/05/24(Tue) 16:14 No.2438

　こんにちはmmさん　NKさん。

　いろいろ考えてみたんですが、一番簡単なのは

　y=(r-x)^0.5

を区分求積で積分して（dxをうんと小さくして）求める面積になった時足し算をとめ、そのときのxを求めるのが簡単な気がしました。

　数学をかなり忘れてしまってるんで実際は簡単に解ける方法があるのかもしれませんが・・普通にやるとθとsinθが混ざった関数が出てきてしまって、結局何らかの数値解を求める手法を使わないといけない気がしました。

　

Re: 質問？　mm - 2005/05/24(Tue) 17:52 No.2439

こんにちはUsagidanさん
私のわがままにお付き合い頂き有難うございます。
色々皆さんに尋ねているのですが
難しいと言う事は解ってきました。
y=(r-x)^0.5 の意味も解りません。
私にも何とか面積の計算が出来るので
皆さんには逆も簡単に出来るのだと思っていました。
逆になると安物の関数電卓では計算出来ないレベルに成るんですね。
決まった数字が解らないのも面白くないです。
またお願いします。

Re: 質問？　Usagidan - 2005/05/24(Tue) 19:25 No.2440

NKさんがPerlで書いてくれていますが・・

Excelかなんかで解ける形でときましょうか？？

意味がわからないかもしれないですけど＾＾；

うまくできたらあとでアップします。

Re: 質問？　mm - 2005/05/24(Tue) 19:37 No.2441

すいません
エクセルで適当にsin（？）とかでθを出そうとしていたのですが、私には無理でした。
宜しくお願いします。

Re: 質問？　NK - 2005/05/24(Tue) 21:31 No.2443

適当にインタフェースをつけて、exe化しました。
ダウンロードして、ダブルクリックしたら、コマンドプロンプトが開きます。
そこで、指示に従って半径と、削る量(平方ミリメータ)を入力してください。

結果は、コマンドプロンプトのメニューの「編集」を使えばこぴぺできます。

また、dllがないといわれるかもしれませんが、そのときはgoogleで検索すれば見つかります。
＃ウィルスチェックを忘れずに(^^);

Re: 質問？　Usagidan - 2005/05/24(Tue) 22:04 No.2444

こんにちは＾＾
　
NKサンに負けてしまいましたね＾＾；

　Excelでは条件分岐ができなかったので　明日フォートランでコンパイルしようかと思っていました。　

　

Re: 質問？　NK - 2005/05/24(Tue) 22:55 No.2445

2445.zip usagidanさん、mmさん、皆さん今晩はNKです。

exeの添付がうまくいっていなかったので、もう一度投稿します。

Re: 質問？　mm - 2005/05/25(Wed) 00:58 No.2446

NKさんUsagidanさんお手数を掛けています。
早速ダウンロードし試してみました。
私レベルにあわして頂きありがとうございました。
テキストコピーはちょっと探しましたが無事取り出すことが出来ました。
おかげさまでここ何日かつっかえていたものがすっきりしました。
明日にでも試してみます。
有難うございました。
またご迷惑を掛けると思いますが宜しくお願いします。

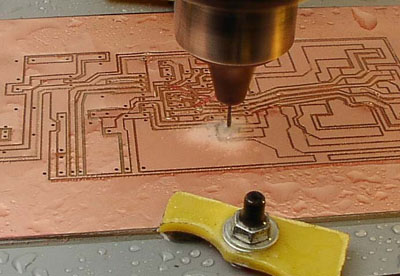

PCB自作　投稿者：uucww 投稿日：2005/05/14(Sat) 21:02 No.2389

mmさん　こんばんは
PCB自作

Re: PCB自作　mm - 2005/05/14(Sat) 23:51 No.2393

こんばんはuucwwさん
PCB加工の紹介有難うございます。
水滴が見えるのですが何かかけて加工しているんですか？
カッターも細長いですね

Re: PCB自作　uucww - 2005/05/15(Sun) 00:14 No.2394

mmさん　こんばんは
放水がいっしょに加工するのだ
1mm孔を打つ

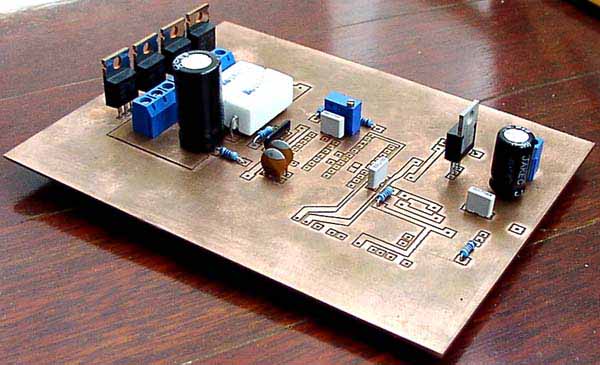

Re: PCB自作　uucww - 2005/05/24(Tue) 12:22 No.2435

mmさん　こんばんは

Re: PCB自作　mm - 2005/05/24(Tue) 12:47 No.2436

こんいちはuucwwさん
両面加工した基板なんですね
何に使うものですか
モータドライバーですか？

Re: PCB自作　uucww - 2005/05/24(Tue) 13:08 No.2437

mmさん
モータドライバー
はい

乾杯!!
