今日のプロクソン 投稿者:mm 投稿日:2005/01/24(Mon) 19:45 No.2052   HomePage

急ぎの仕事で仕事用の機械が3D加工のためみんなふさがっているのでプロクソンにも仕事してもらっています。
3倍くらいの携帯電話のボタン3D加工です。
http://www.forme-jp.net/data/avi/R0010253.AVI
たまには動画ですが見れるかな?



加工パスの計算時間について 投稿者:koutaro 投稿日:2005/01/18(Tue) 20:09 No.2030
すみません、CNCとは関係ない話題ですが・・・
デスクプロットの等高線の加工パスの計算時間ですが、どれくらいかかるのでしょうか?
mmさんの作っていらした指輪の荒取り、仕上げのパスの計算時間など教えていただければ助かります。
時間ができ次第お試し版をインストールしたいとは思っているのですが・・・なかなか時間が取れなくて。
その他DESKAMなどでのパス計算にかかる時間も長いか短いかだけでも教えていただけると助かります。
ワークの大きさは指輪やペンダント程度(10から30ミリで程度)でこまごまとした装飾があるようなものの場合です。
以前作られていた車やフェラーリのマーク?などの時間を参考にさせていただければ助かります。
変な話題ですが、よろしくお願いいたします。



Re: 加工パスの計算時間について mm - 2005/01/18(Tue) 20:30 No.2031   HomePage

こんばんはkoutaroさん
デスクプロットでツールパスを作ったのは指輪だけです。
だいぶ時間もたったので良く覚えていませんが
ラスター加工のような物なので直ぐ出来たと思います。
A軸加工は伸ばしてモデリングすればDesKAMのラスター加工でもA軸をY軸と置き換えれば出来ます。
等高線加工は私の場合クラフトミルでツールパスを作るのですがモデルしたものにより最近のパソコンでも切削条件により5時間以上掛かることも有ります。
趣味のものはカッターが折れにくいのでクラフトミルを使いますが、仕事は無理やり加工させるので色々なソフトを併用しています。
フェラーリのボタンは中心から渦巻状にラスター加工させました。
ソフトはARTCAMですがパスを作る時間は1分以内だと思います。
ラスター系のツールパス作成はどのソフトも早いですよ。
どのソフトも等高線加工は時間が掛かる場合が有ると思います。
デスクプロトはもう一度見直さないともう忘れました。
1ヶ月フリーで使えるんですよね?




Re: 加工パスの計算時間について koutaro - 2005/01/24(Mon) 07:39 No.2048

お返事ありがとうございます。
CAMが何か欲しいなと思って入るのですが、どれが一番いいのか・・・失敗しないようにテストしてみようと思います。
忙しくて時間が取れないので、再来月くらいにダウンロードしてテストしてみます。
ありがとうございました。

そういえば以前グレースケールからレリーフを起こすという話がありましたが、ライノでもそのような機能があるのですね。
ちょっと結果は変わりますが、上手くすれば似たような使い方ができるのかも?

ありがとうございました。



バイポーラドライバーIC TA8435... 投稿者:mm 投稿日:2005/01/20(Thu) 00:12 No.2035   HomePage

hideさんに頂いた一軸基板で手持ちのモータで色々繋いで見ました。
電流の流れる量がモータによって変わるようです。
不思議ですね?
IC自体はそこそこ熱くなります。
ユニポーラモータに中線をやめて両脇に接続と半分ずつのコイルに接続して見ましたが半分ずつのコイルに繋い方が速度も力も有りました。
バイポーラの場合、内部抵抗の少ないモータの方が回転速度も出せ力もあるようです。

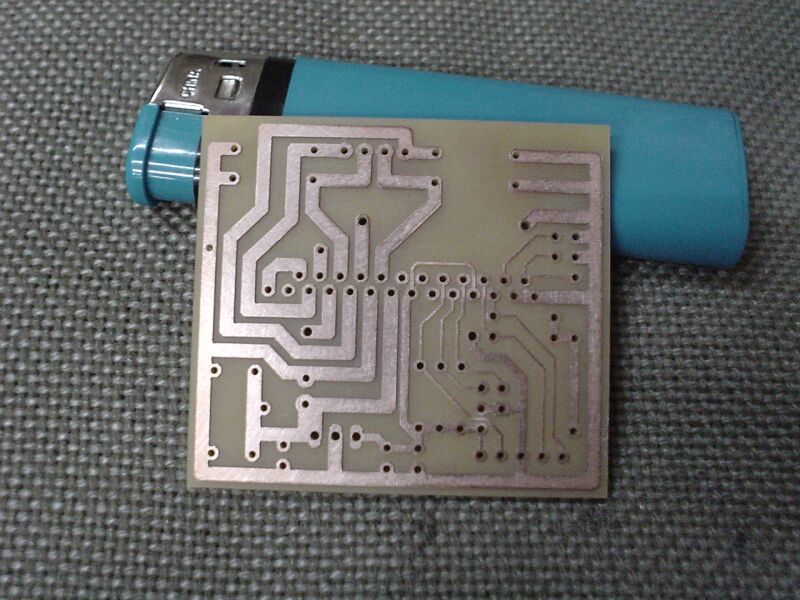

今日hideさんのパターンを少し変えて1軸基板を加工して見ました。
せっかくグランドの道も有ったのでエッチングしたような感じに加工して見ました。
いつも使っている0.7mmのカッターでポケット加工と穴あけと輪郭カットをし30度のカッタで取り残した部分をさらえました。
可愛らしい基板が出来ました。
hideさんのパターン上手ですね。



Re: バイポーラドライバーIC TA... hide - 2005/01/20(Thu) 07:00 No.2036   HomePage

mmさん、おはようございます。
色々実験してますね。
私のは、プロクソンに取り付け、大分時間をかけてテーブル調整していたので、色んなモーターでのテストはしていません。
0.82オームをつけたつもりでいたのが0.68オームになっていて、ICの発熱は結構あります。
mmさんの基板はエッチングしたみたいに綺麗に削れていますね。結構時間がかかったのでは?



Re: バイポーラドライバーIC TA... ノンノ - 2005/01/21(Fri) 10:23 No.2042

ここにモーター結線の資料があります。
http://www.rorze.com/japanese/Tech/controll/RD021M8.pdf



デジタルタコメーター 投稿者:mm 投稿日:2005/01/18(Tue) 15:15 No.2019   HomePage

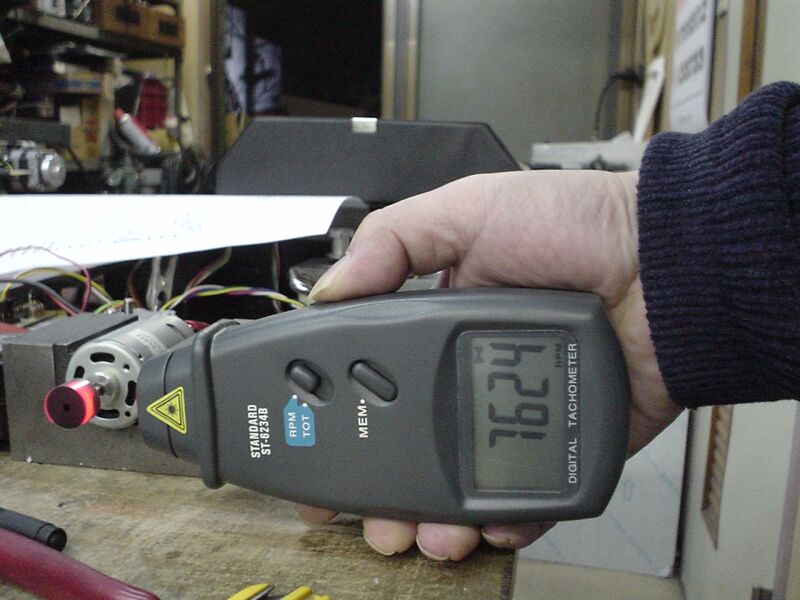

デンキねこさんにご紹介いただいたデジタルタコメーターが届きました。
http://www.rakuten.co.jp/denshi/280768/297951/#340793
早速試して見ましたが、キッチンテープでも問題なく計測することが出来ました。
気が付いたことは説明では12mm角のテープを貼り付けるようになっており、回転軸の長さが10mm以上無いと上手く測れませんでした。
プロクソンのスピンドルで測る場合は少しやりずらいです。
テスト用に一つ持っておけば便利ですが、専用の物は作ったほうが見たい時に直ぐ見られ便利だと思います。
PICなどで簡単に回転計を作る情報が有りましたらお願いします。



Re: デジタルタコメーター ひま爺 - 2005/01/18(Tue) 17:29 No.2022   HomePage

うう〜〜ん!便利そうですね。


Re: デジタルタコメーター ロックヒル - 2005/01/18(Tue) 18:58 No.2025   HomePage

>テスト用に一つ持っておけば便利ですが・・・

価格相応、と言うことですね。
mm さんありがとうございました



Re: デジタルタコメーター hirorin - 2005/01/18(Tue) 19:23 No.2026

こんにちは
mmさん
表面のスイッチをTOTにすると加算カウンタになりそうに見えますが、どうなってますか?



Re: デジタルタコメーター デンキねこ - 2005/01/18(Tue) 19:30 No.2027

こんばんわ〜みなさま・・
タコメーター到着したんですね^^
ちなみに・・私は 日本電産シンポ製の回転計(接触・非接触兼用タイプ)ですが。。
結構でかくて 使いにくいです ;_;
メリットは周速などが 接触で測定できること でしょうか

タコメーター
(60P/Rで1000rpm表示ですが。。6P/Rで10000rpm表示 10〜10000rpm)
バックライト無し H7ER-NV H7ER-NV-B
バックライトつき H7ER-NV-H H7ER-NV-BH
http://www.fa.omron.co.jp/data_pdf/cat/h7e__-n.pdf
フォトマイクロセンサー
EE-SPY402
http://www.fa.omron.co.jp/data_pdf/cat/sensor/ee_spxy.pdf

スピンドル外周に しましまテープ(反射テープを加工して)を 貼って検出すれば つかえるかも^^;
いかがでしょう??
※ 電源はどこかから 引っ張ってください・・(笑
  (バックライト無しなら。。5V可能)
っと! ペン型オシロの件ですが・・・
ecFOX という フリーウェア@MSエクセル上で動くソフトがあります
http://www.activecell.jp/download/



Re: デジタルタコメーター mm - 2005/01/18(Tue) 19:48 No.2029   HomePage

みなさんこんばんは
hirorinさんTOTにすると加算カウンタになります。

デンキねこさん
タコメータの情報有難うございます。
簡単に出来そうですがちょっと高いですね。
秋月の安い表示機などを使い
目標は材料代2000円くらいです。

ペン型オシロも今日届いたのですがまだ試していません。
便利そうなソフトですねちょっと落ち着いたら試して見ます。
有難うございました。



外部ドライバー接続基板 投稿者:mm 投稿日:2005/01/18(Tue) 16:33 No.2020   HomePage

Download:2020.pdf 2020.pdf 申し訳ないのですが作りたい人がいる様なのでパソコンに接続した時の危険度を教えて上げてください。
私が自作する場合簡単な方が危険度が低いと思っています。
複雑な場合回路的に安全でも工作レベルで危険になると思います。
私がテストしたことは
3台のパソコンに接続して見ました。
電源の入れる順番を変えてみました。
電源が入ったままのケーブルの抜き差しはしていません。
宜しくお願いします。



Re: 外部ドライバー接続基板 ひま爺 - 2005/01/18(Tue) 17:27 No.2021   HomePage

何時もどうもです。
ありがたく頂戴いたしましたm(._.)m

DXFまで有ると・・・・・``r(^^;)ポリポリ



Re: 外部ドライバー接続基板 mm - 2005/01/18(Tue) 18:06 No.2023   HomePage

Download:2023.zip 2023.zip こんにちはひま爺さん
加工する為に作ったDXFとDesKAMで作ったGコードを添付しておきます。
加工テストにでもお使い下さい。



Re: 外部ドライバー接続基板 小林 - 2005/01/18(Tue) 18:16 No.2024

mmさん

ありがとうございます。
十分危険性は分かります。もしもの為のパソコンは用意できていますし、慎重に作業してみます。
装置を作成する前に5相ステッピングと基板の確認になりそうです。



Re: 外部ドライバー接続基板 ひま爺 - 2005/01/18(Tue) 19:47 No.2028   HomePage

mmさん、ありがとうございます。
戴きましたm(__)m
