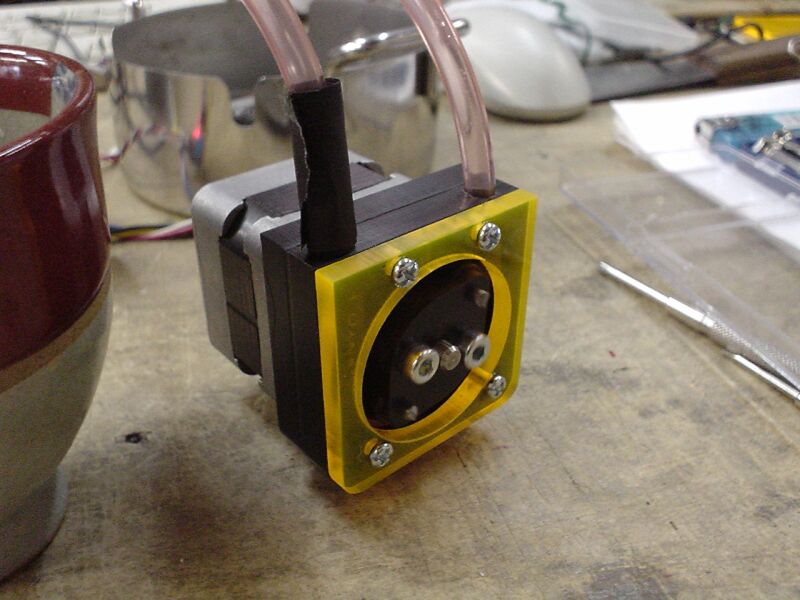

2093.mpg プロクソンのY軸拡張で作れるチューブポンプを作ってみました。
合間にプロクソンで加工させたので途中経過はありません。
CADデータは整理して紹介します。
何時まで機能するかは不明です。
切削ぽたぽたに使用するには、もう少しゆっくりパルスの出せるものが必要です。

2094.zip CADデータ

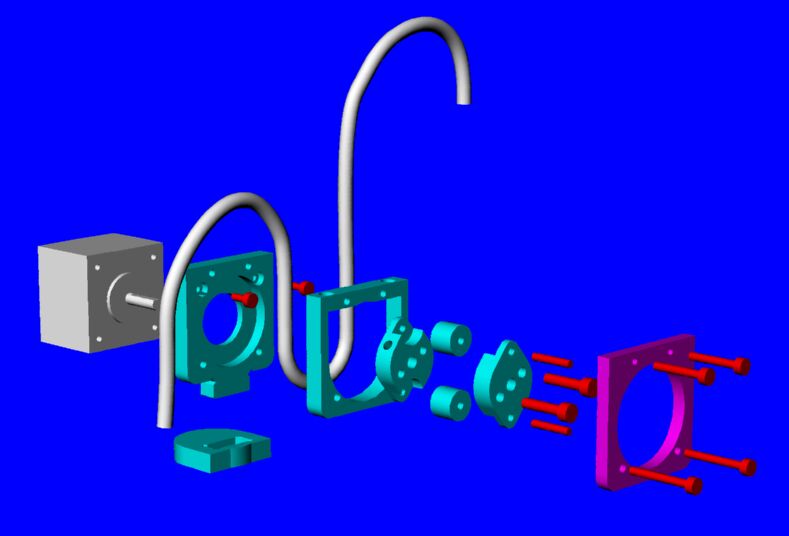

組み立てイメージ

こんにちはhideさん
プロクソンは順調ですか？
久しぶりにプロクソンでPOM加工しました。
Y軸80mm拡張も忘れるほど問題ないです。
普通のY軸拡張で加工できるようにするのに悩みましたが
おかげで可愛らしく出来ました。
時間が出来たら是非試して見てください。
昨日からチューブの耐久テストで動かしたままですがチューブ固定が有ったほうが良さそうなので追加します。

基板切削サンプルを作りました。
ほしい人は取りあえず3枚しかないので
書き込みの上メールしてください。
書き込み順です。
ヤマト運輸のメール便で発送しますが
運送事故の場合はあきらめてください。

こんにちは
とりあえず3枚終わりました。
この基板は仕事用の機械で加工しました。
次は時間が有る時にプロクソンで加工して見ます。
発送先をメールして頂けると助かります。
上手く情報整理出来ていないので探すとなると大変です。
宜しくお願いします。

今日メールでお問い合わせ頂いたのですが
メールが送れないようです。
こんな内容を書きました。
サイズ的にはプロクソンの通常Y軸拡張で加工できるサイズです。
時間が出来たらプロクソンで加工し上手く出来たら
また差上げようと思っています。
お急ぎですか？
今加工出来ているものが有りません。
プロクソンで加工出来ない理由を教えて頂けると助かります。
是非皆さんにもプロクソンを活用して頂きたいと思っています。
よろしく

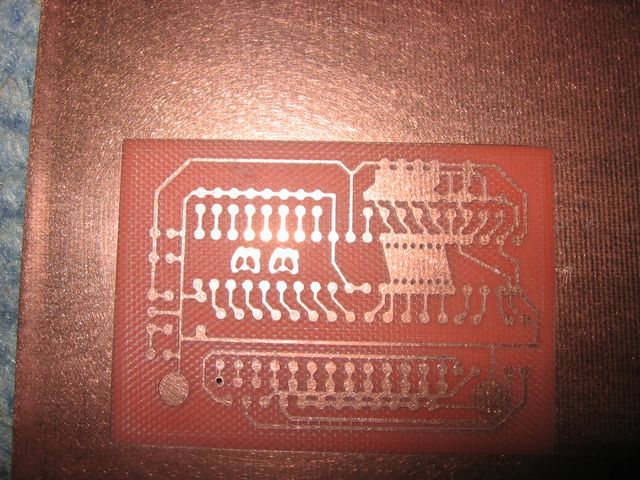

2080.mpg ちょっと仕事の合間にプロクソンで加工して見ました。
1

2081.mpg 2

2082.mpg 3

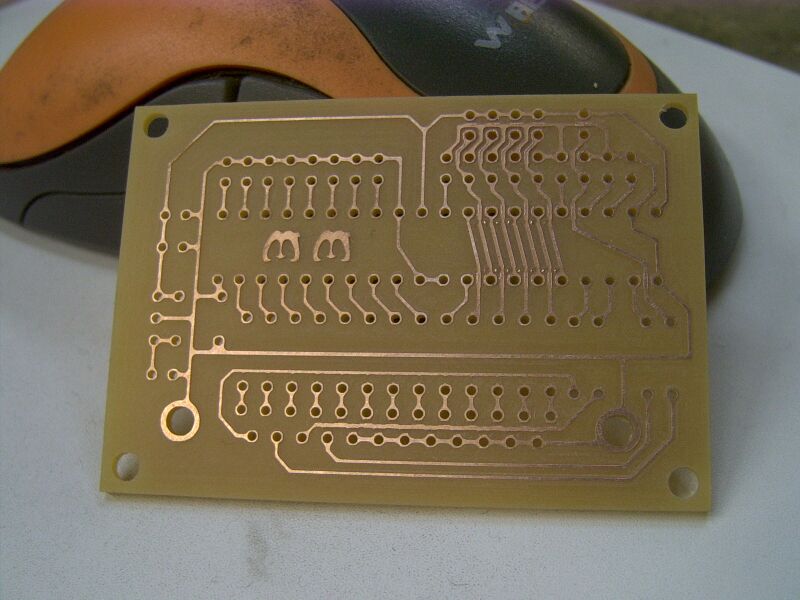

完成

2084.zip 加工に使ったDXFとGコードです。
カッターは30度と0.8ｍｍストレートです。
0.8ｍｍストレート困りますかね？
加工時間は40分くらいでした。
また少したまったら切削の参考にさし上げます。

ごめんなんしょ

こんばんはデンキねこさん
どんな材料を加工したんですか？
私はぶしょう者なので最近は捨て板を敷かずに0.8ｍｍのカッターで穴あけもさせています。
結構カッターには優しいGコードだったと思うのですが？
無責任な私のGコードで動かす場合にはMachのパス画面でGコードの範囲くらいは確認した方が良いですね。

ガラスエポキシ基板だったんですね。
エンドミルだときついかも知れませんね？
綺麗に加工出来てますね。
Vのカッターはまだ試して無いですか？
Vのカッターはセンターを0.03ｍｍくらいしかすくい角が付いていないので芯振れに影響しやすいです。
芯振れが有る場合、なるべく短く掴み取り付け位置を回しながら切れる取り付け位置を探る必要が有ります。
また加工できたらお願いします。
有難うございました。

はじめまして。
プロクソンのCNCを買おうかどうか検討中なのですが、スペックを見て一番気になったのが定格使用時間15分というところです。
実際に使用されている皆さんはこの時間を気にして加工していますか？
また、実際はどのくらい時間の連続で使用できるのでしょうか？

はじめましてHiroshiさん
私は5台くらいのプロクソンをテストしてきましたが
最初のものは定格オーバの1〜2時間の加工を続けていると段々回転数が上がらなくなってきました。
その後のプロクソンは定格時間と言うよりもモータの回転数を上げる目的や15mmのPOMの切り抜き加工の為にマブチモータに交換しています。
基板切削をしない人等ではオリジナルのモータのまま趣味の範囲でたまに加工している人では標準モータのまま1年以上使っている人もいます。
加工しているかどうかは解りませんがCNC化材料を買っていただいた人の2割くらいの人がマブチモータになっていると思います。
標準モータが完全に壊れた人の情報もありません。

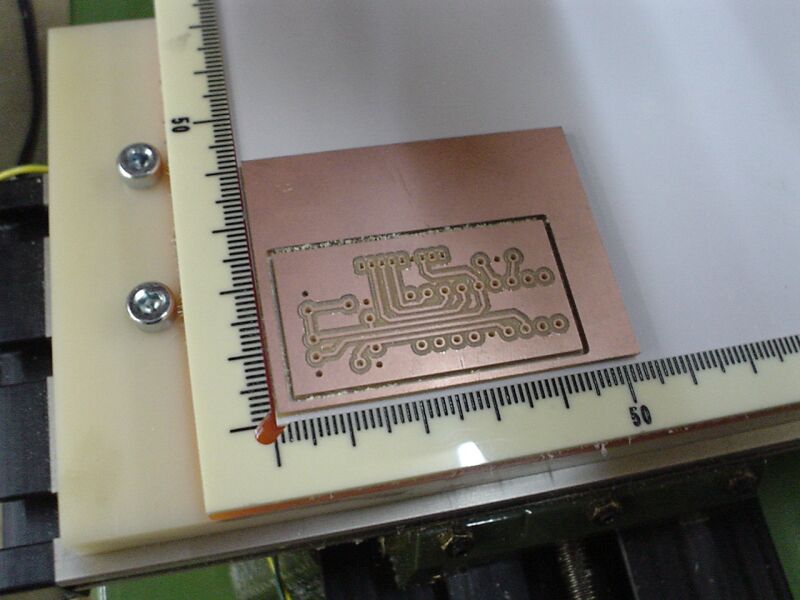

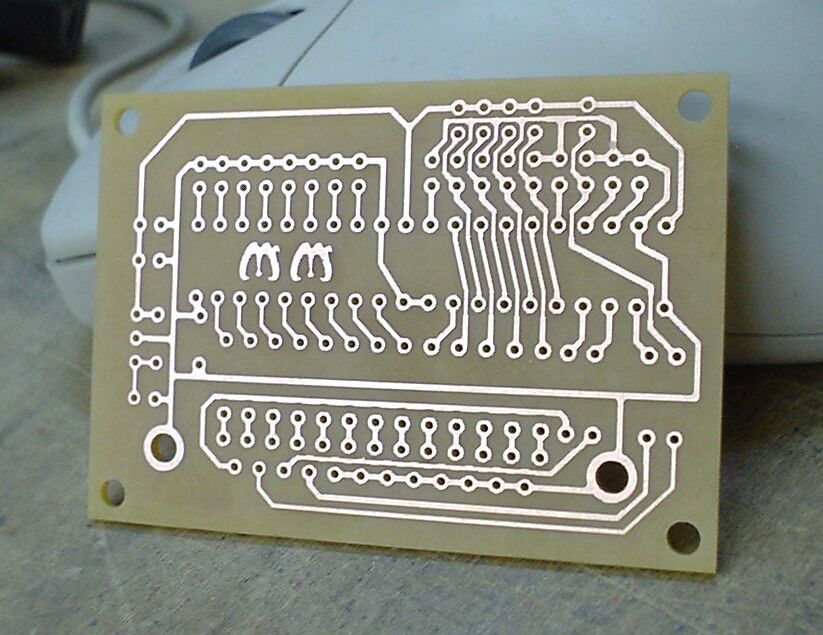

今日は久しぶりにプロクソンで基板を加工しました。
Vのカッターで輪郭を加工した後0.7ｍｍのカッターでもう一度輪郭を加工して見ました。
溝が広くなる為半田かやりやすいです。
そのまま07ｍｍのカッターで穴あけと周りを切り取りました。

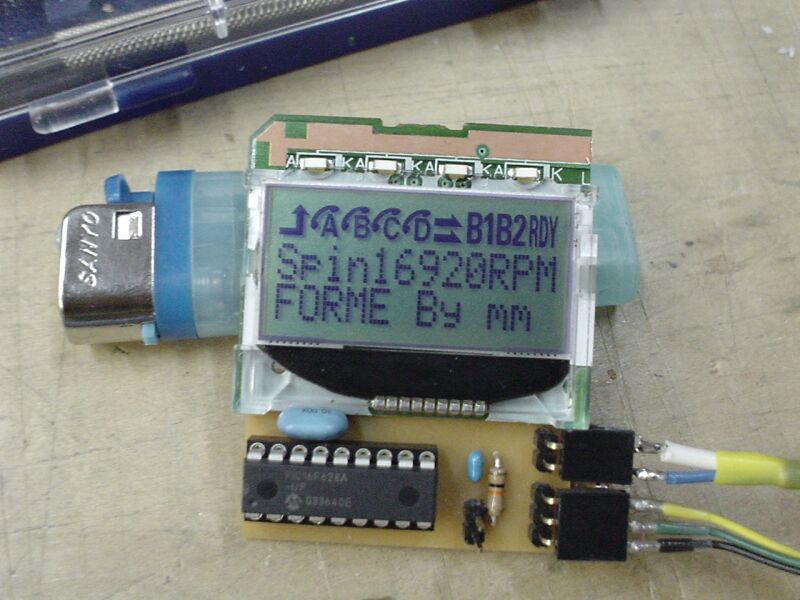

自作と言っても知人がPICでソフトを入れてくれた物を指示どうり繋いだだけです。
やっと念願の回転計に一歩近づきました。
取りあえずオムロンのフォトインタラプターを繋いだのですが以前使っていたようなもっと安い部品でも試して見ようと思っています。

こんばんは
この回転計はコンパクトに最低限部品で作っています。
肝心のソフトは知人任せです。
私には知識が無いので詳しく説明が出来ません。
ディスプレーの数に限りが有りますが、メールでも問い合わせが有ったのでセンサー部をテストして必要な人に材料としてお譲りしても良いですがまだ未定です。
Usagidanさんが簡単に買える材料で作ってくれると良いですね。
小さいディスプレーどこかに売ってますかね？
秋月のは長いんですよね

こんばんはhideさん

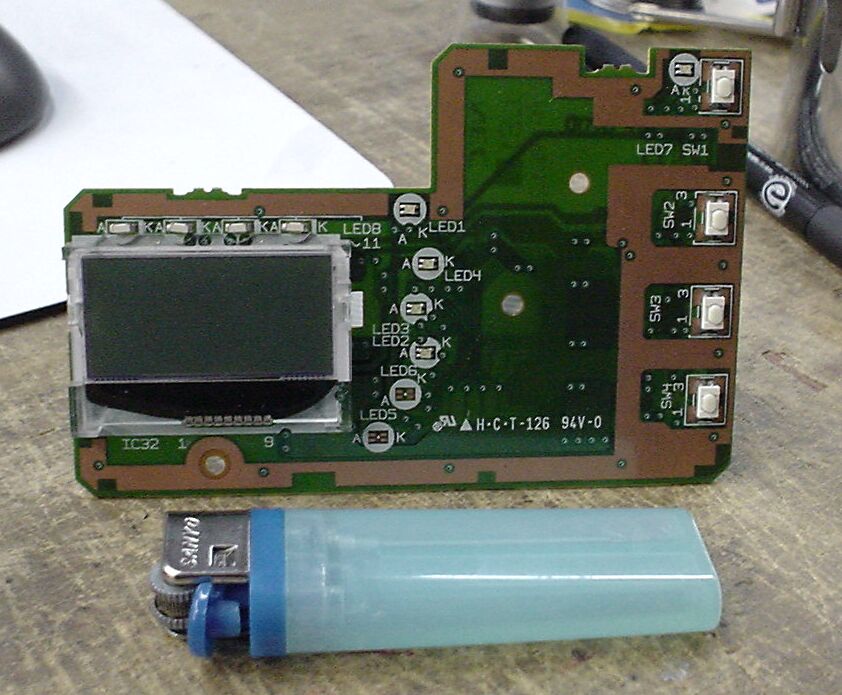

液晶はNECのISDN機器の部品らしいです。
取りあえず50枚くらい確保しています。
液晶自体メーカー製の部品らしいですが私には解りません。
可愛らしくて気に入っています。
プロクソンのスピンドルの前に取り付けようと思っています。
手持ちのセンサー部品を探していますが行方不明です。

こんばんは
回転計の情報有難うございます。
ペリオマチックは価格が見当たらなかったのですが高そうですね？
回転音での測定は面白そうですが難しそうですね。
また何か良さそうな物が有れば紹介してください。

こんにちはUsagidanさん
私は自分で回路やソフトを考えることは出来ないのですが
７セグ3つ位でも良いかと思ったのですが7セグをつける為にICが必要になりそうなのでやめました。
センサー部品は調整が難しいですね。
私も部品を小さくする為に以前のICをやめてトランジスターでテストしてみたのですが上手く動かすことが出来ませんでした。

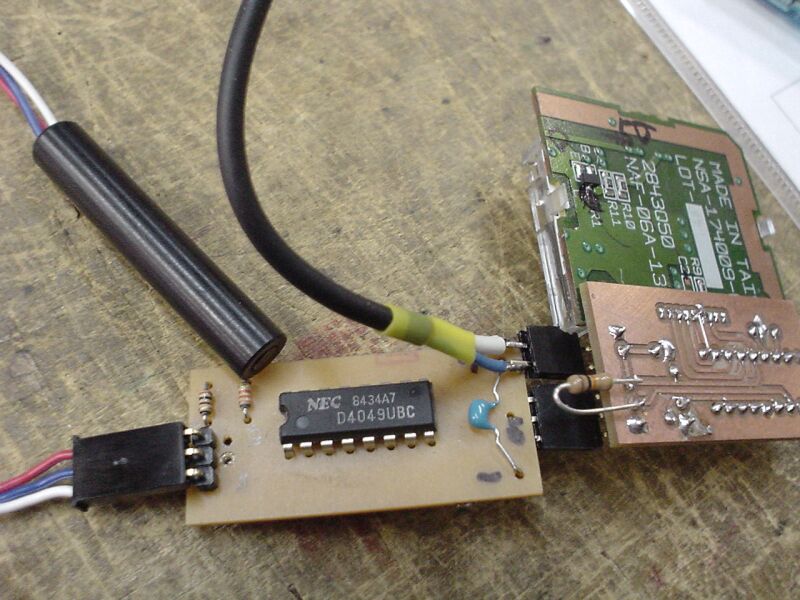

取りあえず以前使った4049では上手く動いています。
次は小さなFETで試して見たいのですが手持ちが無いため保留です。
今試している液晶は普通のシリアルで文字を出しているそうなので普通に使えるようです。
こんな感じで試しています。

hirorinさん、ココリサーチのTDP3321Aという回転計を引っぱり出してきました。
しかし、使い方を忘れてしまって・・
左右の窓で磁石を振るだけなのですが、設定説明書がないので上手くスケーリングが出来ません。
１パルスで９万迄測る場合inputで1000パルスはいるとdispで60000と表示、pro3を2か3に、pro4をFに、後はオートレンジにすればよかったのか・・
もし持って居られたら教えて下さい
