ノンさん
ここで少しずつ聞いても良いですか？
まず基盤用の電源ですが三端子の手前と奥で2種類の電源が使えるようですが、ちょっとふしぎ
三端子壊れないんですかね？
私は5Vで試して見ようと思っていますがどうでしょうか？

０Ｖ／５Ｖ／９Ｖと３つの端子があります。
此処に使われているＩＣは良くわからないのですが。
例えばＬＭ７８０５（オリジナルはフェアチャイルドμA7805？）
は３Ｖ以上の電圧降下が必要です。
と云うことで、９Ｖの設定がしてあると思います。

> ちょっとふしぎ、三端子壊れないんですか？
ＬＭ７８０５の内部を見てみますとＩＮからＯＵＴに掛けて
出力トランジスタがあります、
５Ｖ側に電源を繋ぐときは９Ｖ側には負荷が掛からないのでＩＣから流れ出しもしません。
（無理が掛からないので問題有りません）
逆に出力側には分圧抵抗が主な回路なのでここに５Ｖを繋いでも
特に問題はありません。

一度繋いでみて下さい、発熱などの問題が無ければまったく心配有りません。
（先日カールさんにも問い合わせましたが５Ｖ端子はその目的で取りつけてあるとの回答を貰っています）
問題が生じた場合は私が処理をしますから問題はありません。

私も、レギュレーターが基板にあると温度が上がって部品の寿命が気になりますので、
（気分的に）
ホトカプラー基板を作ったついでにレギュレーターも取りつけることにしました。

有難うございます。
便利な三端子が有るんですね。
これで取りあえず電源は手持ちで大丈夫なので次はドライバーへの配線の準備をします。
以前の基板の配線資料は解りやすそうなのですが新しい基板の参考図は製作中ですか？
私にも解るレベルの絵を書いていただけると助かります。
よろしくお願いします。

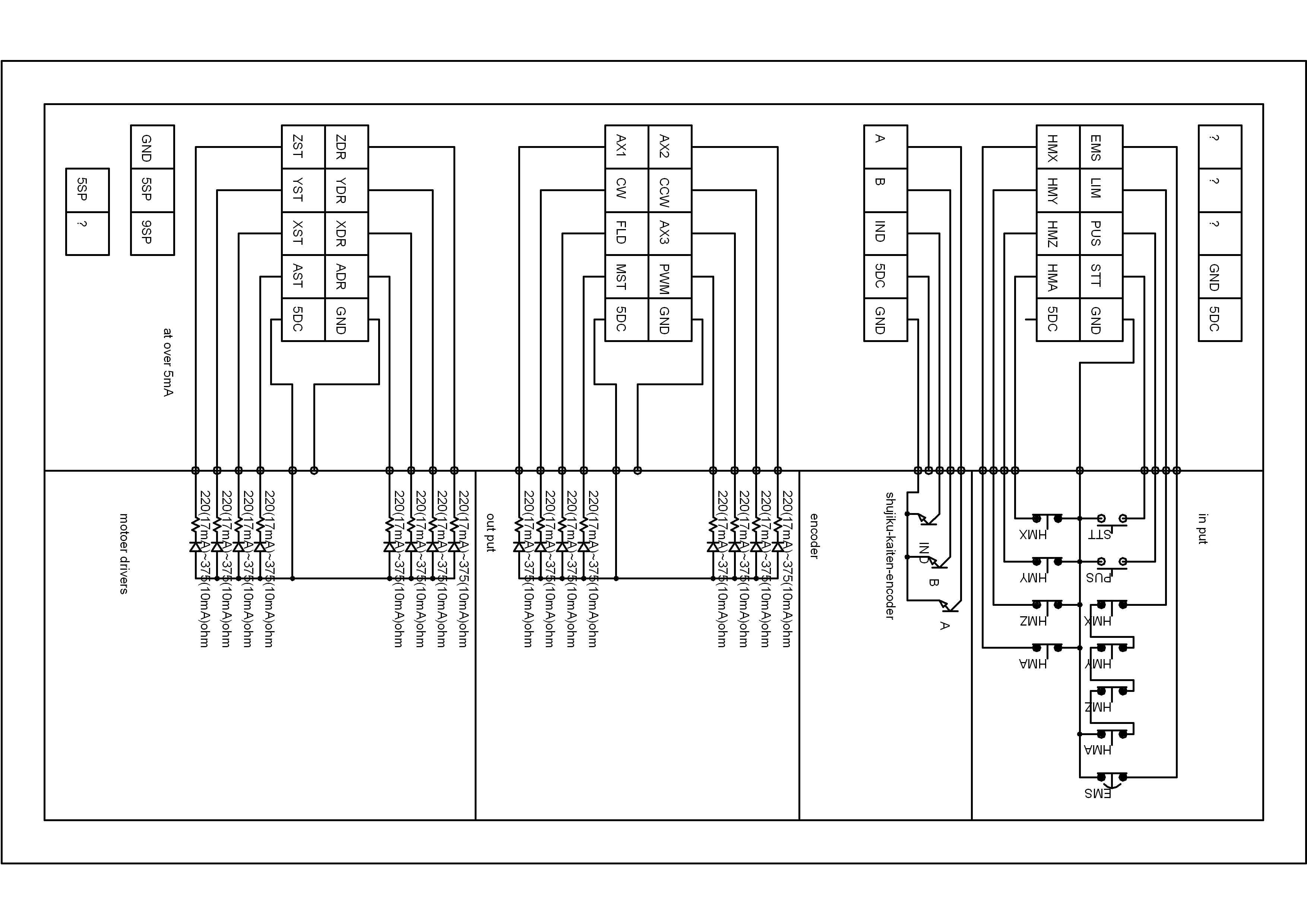

2192.lzh 回路図があるのですが、画像に変換するとき、文字が潰れて読めなくなります。
この2swkairo.dxfをうまく画像にするにはどの様にすればよいでしょうか？

こんにちはノンさん
取りあえずRhinoで読み込みファイナルプリントで画像データに変換しておきました。
http://www.nsd.co.jp/share/fineprint/
デモ版でも変換できたと思います。
どこかに文字が出たような気がします。
内容も見せてもらいましたが私には何とか成りそうですが優しくないです。
専門的な人を対象ですか？
機械の事が解っても電気の事が解らない人も沢山います。
子供の科学レベルの説明がないと使う人が限られるような気がします。

こんにちは
モータ有効信号は出力は無いのでしょうか？

こんにちはノンさん
取りあえず接続は解りました。
私が使っている基板は私の好みでカレントダウン機能ではなく
通常CNCソフトに有るモーター有効信号で電流を変えています。
Mコードなどで変わりは出来ますが仕事用もおもちゃ用も同じGコードで出しているので成れるまで忘れそうです。
参考配線はフォトカプラーを使っていますが必要ないですよね？
取りあえずMach１と簡単に兼用出来るように考えています。
測れば良いのですが基板のピン位置等の解るCADデータは有りますか？

こんばんは今日新しいプロクソンにモータを取り付け2005基板にDeskCNC基板の配線を繋ぎ動かして見ました。
入力はめんどくさそうだったので取りあえずジャンパーして試しました。
DeskCNC基板に初めて電源を入れたのですがLEDが点滅したのでちょっと不安でした。
点滅の意味有るんですかね？

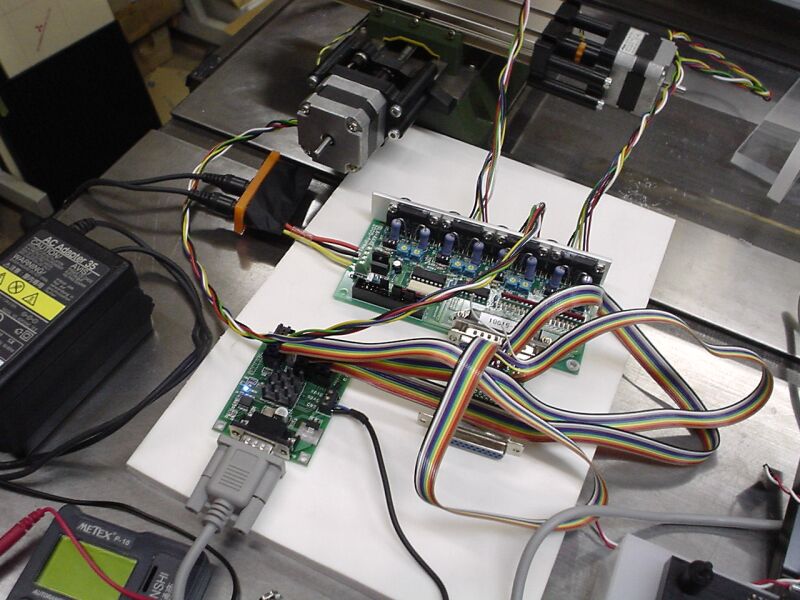

取りあえずこんなバラック配線です。

今日つまづいた事はモータの方向をソフト的に変えることが出来ませんでした。

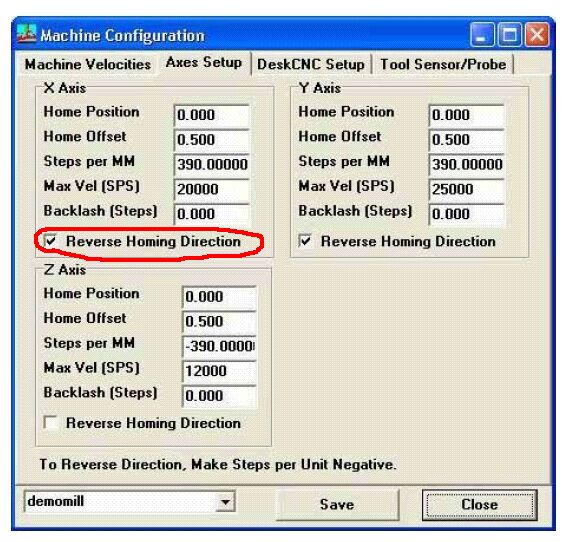

添付の赤丸のチェックを変えても変わりませんでした。
思い込みのひどい私にはその他見つけることが出来ませんでした。
教えていただけると助かります。

こんばんはhirorinさん
そんな事だったんですか
有難うございます。
教えていただければ直ぐわかることも一人で悩んでいても難しいです。
早速試し無事方向が合いました。
Overrideのスライドバーは怪しいですね？怪しくないかも？
最高速度を低めに決めておいても+方向いっぱいまで寄せるとモータが上手く動きませんでした。
その時の周波数をテスターで測ったのですが動く範囲の周波数ででした。
これも私の勝手な思い込みですかね？
でもこれでつまずいていた物が一つ解決したのでまた適当に動かして見ます。
有難うございました。
また教えてください。

2223.mpg 取りあえずおもしろくないですがGコードでDeskCNCを使い動かして見ました。

今日から新しいデジタルカメラにしました。
ナショナルのLumix　DMC-FX2です。
25000円くらいで手ごろです。
今まで使っていたリコーのカメラでは接写時に手ぶれし撮るのが難しかったので試しに買ってもいました。
同じ形で液晶の大きいものは電池のもちが悪いようなので安い方にしました。

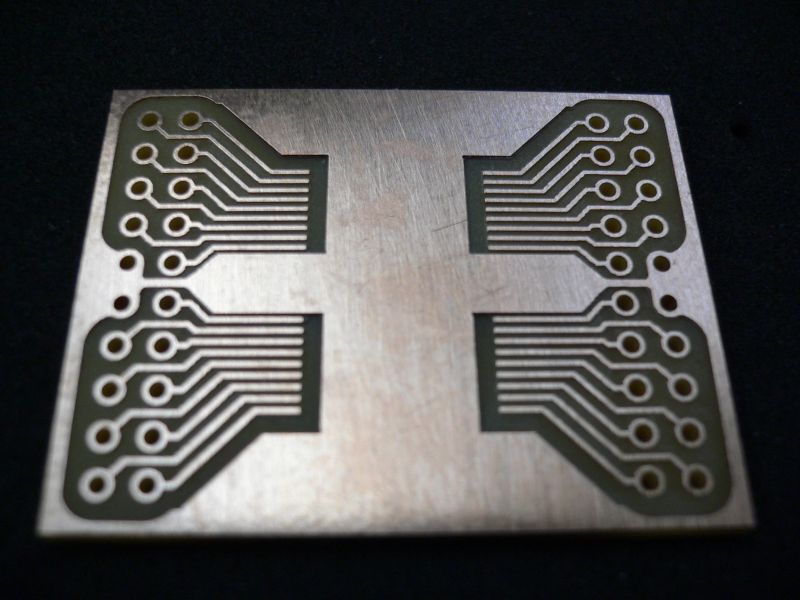

今日知人に頼まれていた変換基板を試しに撮って見ましたがぜんぜん適当で上手く取ることが出来ました。
楽天の安い所で25000円くらいなのでお勧めです。

今日NKさんがソフトを直してくれたのでテストしてみました。

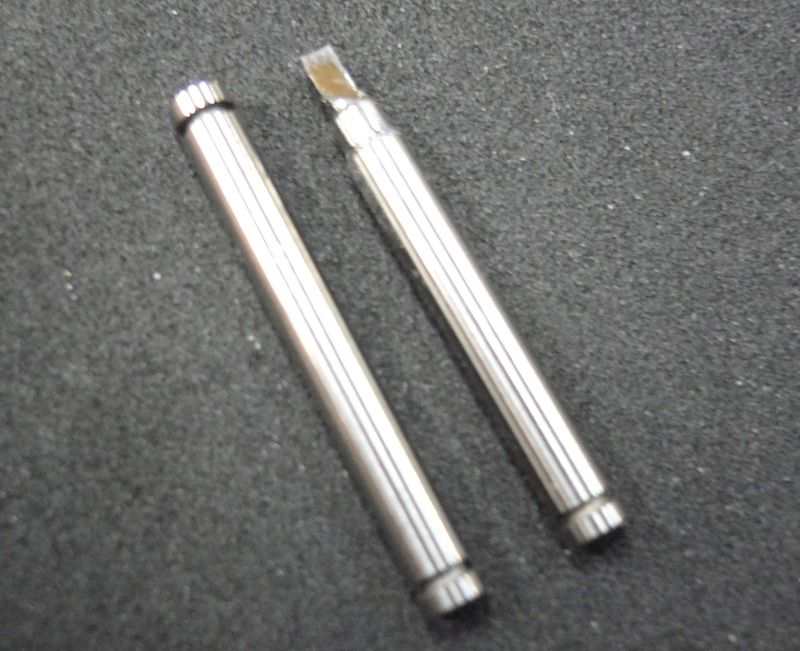

テスト用にラジコン部品の3ｍｍのピンを使いました。
やすりが滑って引っかからないので樹脂くらいは切れそうです。
ソフトまかせでいたわり過ぎたデータで加工したため2時間もかかりました。
砥石用のモータを何とかしないと時間が掛かりすぎた割りにあまり上手く研げていませんでした。
時間が出来たらおもちゃ自体の検討のようです。
小さいてもCNC加工としてかなり楽しめそうです。

始めまして
皆さんのスキルの高さに尊敬しながらROMさせていただいております。　プロクソンCNCはスピンドルの回転数は一定かと思いますがいかがなのでしょうか？　ラジコン用のアンプを使ってスピンドル回転数を制御できないものなのでしょうか。

はじめましてbmさん
アイデアの書き込み有難うございます。
ラジコン用アンプは私も以前気に成り買ってはいるのですが電圧が7.2Vの為回転数が上がらないような気がして試していません。
次にブラシレスも買ったのですが2万円くらいに成る為おもちゃの参考になりそうに無いかと思いこれも試していません。
単純にPWMで速度を変えるとトルクが無くなり駄目でした。
現状標準も540モータも速度は手動ボリュームで変えています。
何か簡単な良い方法が有れば良いのですが私は知識不足です。
またよろしくお願いします。

検索でここにたどり着きました、トラックスメーカーについてどなたか教えて下さい、どこのメーカーかおしててください。
よろしくお願い致します。

はじめましてKUNITAさん
トラックスメーカー？
何のことか解りません。
