みなさん、こんばんは。
NKです。
この週末、カレントダウンつき3軸CNCコントロール基盤を削ってみました。
EagleのFree版で作成可能にするためと、私の両面基盤のレイアウトが下手なので、かなり無理しています。
4隅の3φの穴に、ステンレスの棒を通して固定しています。
両面でのずれは、0.2〜0.3mmぐらいでしょうか?

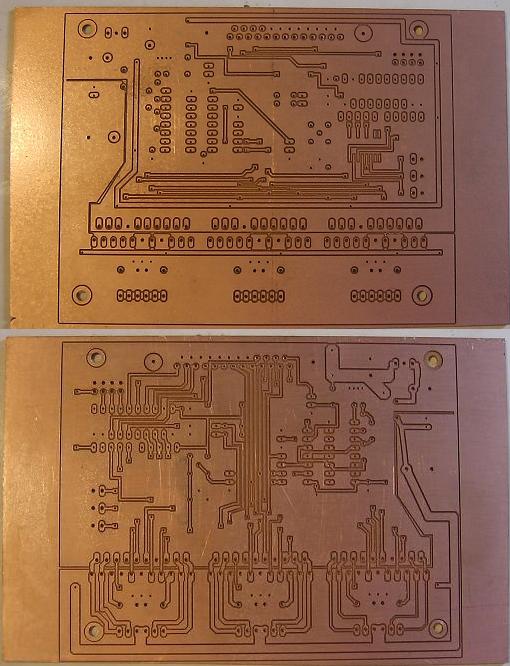

添付した写真は、4枚作成した中でもっともきれいにできたものです。切削自体は、バリもまったくなく非常にきれいなのですが、全体的にパターンが細くなっています。これは、ツールのオフセットを、実際には0.4mmぐらいあるにもかかわらず、Eagleで生成するときに0.2mmでG-CODEを生成しているからです。こうしないと、Eagleではピン間を通すようなG-CODEをうまく生成してくれませんでした。
あと、基盤が大きくなったので、平面度も出来上がりに影響を与えます。今までは、余裕をみて少し深めにしていたのですが、そうすると切削の幅が大きくなってしまいます。
また、ドリルも今までは、0.65と1.05のドリルしか使っていなかったのですが、そうするとパターンがなくなってしまうところも出てきてしまいます。ビア用に、0.4mmのドリルが欲しいところです。
また、べたグランドを使っているのも、パターンが細くなる原因だと思っています。
まだまだ修行が足りないNKでした。
