テパ 投稿者:mm 投稿日:2009/11/03(Tue) 22:13 No.1120
今日は先日からはまっていたテパの認識不良がNKさんに教えてもらい解決しました。
AVRへの書き込み足らずでした。
で早速ABSでケースを作りました。

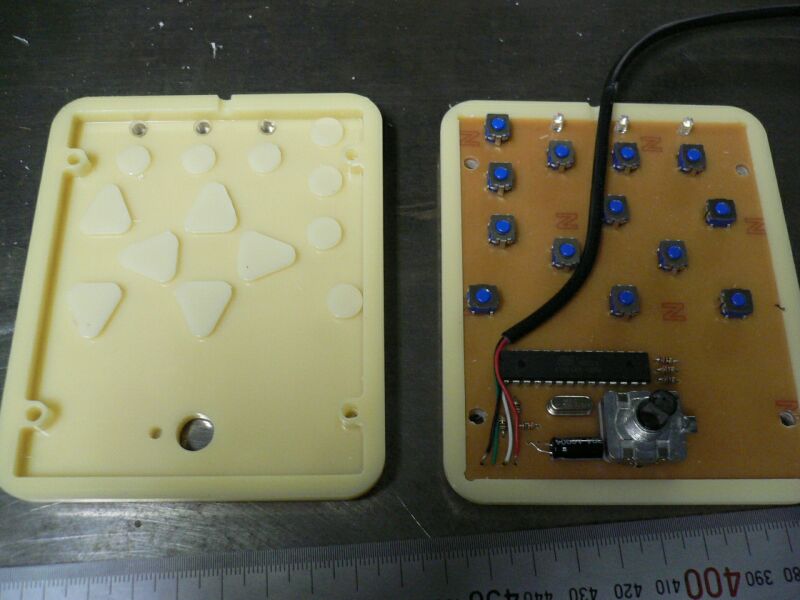

中はこんな感じです

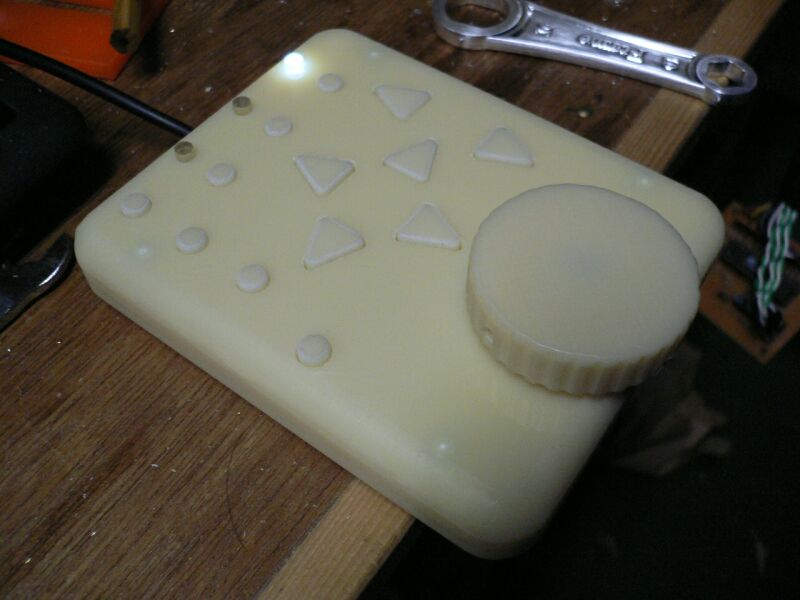

Re: テパ - mm 2009/11/03(Tue) 22:21 No.1121
これで切子からもましになりました。
後自分用に2〜3こ友達用に3個作る予定です。
こんなケースでも良ければ
欲しい人がいれば販売用も作るつもりです。
Machの設定が必要ないので楽です



Re: テパ - hamham2 2009/11/04(Wed) 06:15 No.1122
ほしいです。!!
販売用ができればお知らせ下さい。


Re: テパ - hirorin 2009/11/04(Wed) 09:25 No.1123
姿が現れました。
ボタン部分が色違いになるとうれしいですね。
テスト用に評価してみたいですね。


Re: テパ - mm 2009/11/10(Tue) 16:10 No.1151
こんにちはhamham2さんhirorinさん

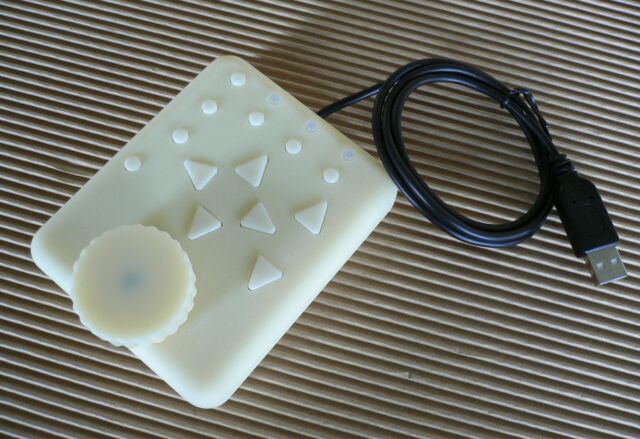

テパが何個か出来たのでお買い物ページに追加しました
試作で作ったものとほとんど同じです
ご検討ください。



Re: テパ - hamham2 2009/11/12(Thu) 12:53 No.1157
こんにちは。無事到着しました。
早速試してみました。わたしはMACH2ですが
何の設定もしなくても使えました。ありがとうございました。
Xキーを押したときランプがXキー,Yキーを押したときにランプがYキーのところに
同様にZキーのときはZのランプが点けば使いやすくなると思うのですが
それとZ軸のステップモータにつまみを付けているのですがこのつまみは右に回すエンドミルは下に下がるのですがテパは逆ですね・・・なれれば良いかなと思うのですが気になった点です


Re: テパ - mm 2009/11/12(Thu) 17:10 No.1160
こんにちはhamham2さん
ご報告有難うございます。
上3つのテパの軸切り替えでLEDが点きます
動作確認はしたのですが点きませんか?
ロータリースイッチの方向は私の持っている機械では右回転が+なので合わせました。
使い方はお買い物ページの写真をクリックすると3枚目の写真にちょっと書いています。
参考にしてください。


Re: テパ - hamham2 2009/11/12(Thu) 19:42 No.1162
LEDは正常に点きます
たとえばZのLEDが点いているときX+−ボタンを押したらLEDもZ→Xに自動で変わると言うことです。
もちろんY+−を押したらYのLEDが点灯すればかなり便利になるのでは・・・・・
邪推でしょうか?


Re: テパ - mm 2009/11/12(Thu) 22:48 No.1164
こんばんはhamham2さん
そうですねミマキのNC5はジョグボタンを押すとテパの軸も切り替わります。
私の場合XYでテパを使うのはたまに位置合わせに使う程度でほとんど無いのでカッター交換や材料交換のときの頻度の高いZのままいてくれた方が便利です。
もちろんみんなが使いやすいようには検討していきたいと思います。
またお願いします。


Re: テパ - uucww 2009/12/28(Mon) 09:00 No.1370
こんばんは皆さん..謹賀新年!!

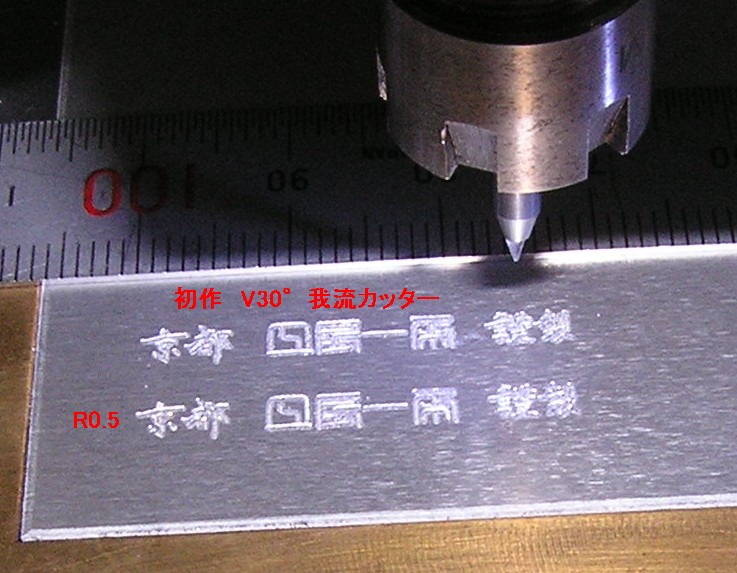

V30カッター初研磨 投稿者:ひま爺 投稿日:2009/12/12(Sat) 17:18 No.1308
mmさん、みなさん今晩は!
やっと漕ぎ付けました。

手探り試行錯誤の連続で研磨機本体も3度も設計変更、細部も何度もやり直しをやって、漸く我流ですがV30°片歯カッターが研磨出来ました。
研磨の手順が全く判らず、mmさんのサンプルを見ながら取り合えず、30°円錐研磨、片歯割、掬い角研磨、先端作り でなんとかカッコだけは出来たので、試し切りをやってみました。

下は市販のR0・5ボールエンドミルです。
見たところなんら遜色の無いように見えてますが、問題が山積です。

シャンクが3.175mmと超鋼ドリルの残骸からですので、コレットに捕まえるのがどうしても5/100mmほどのセンターずれが起こって悩みました。

色々と手探りでやってみたけれど、この程度のぶれは「折込済み」でやらないと無理だと結論付けました。

角度設定や掬い角の取り方など、研磨手順をもう少し自動で出来ないか考えてみたいと思ってます。
127°から掬い角を研磨する意味も少し判りました。

mmさん、色々とアドバイス有難うございました。
専用6mmのシャンクを作る方法も試してみたいと思います。


Re: V30カッター初研磨 - mm 2009/12/12(Sat) 20:48 No.1309
こんばんはひま爺さん

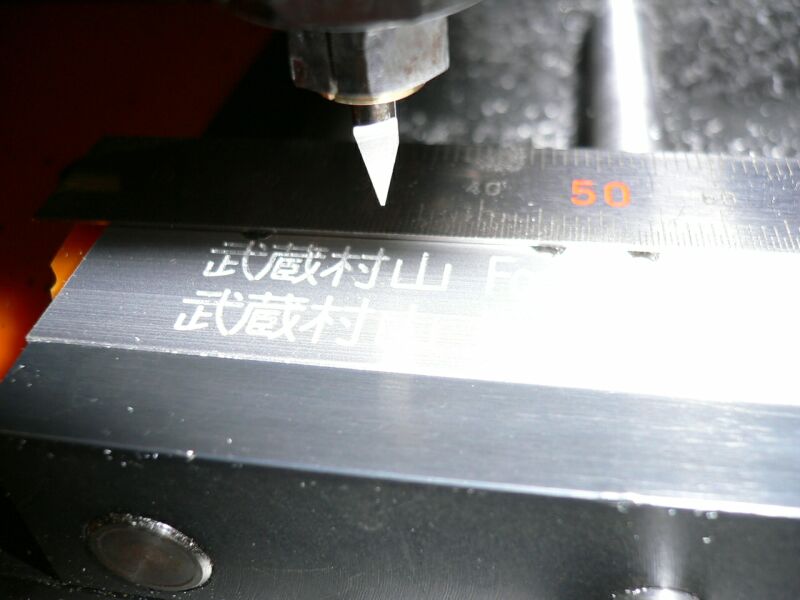

私も試しに鉄のおもちゃでアルミに文字堀してみました
主軸は測ったことも有りませんが振れは有るはずです
私は加工できればOKなので特に気にしていません
文字は高さ4mmだとつぶれそうなので5mmで作りました
カッターはV30 先端0.3mmくらいで同じ材料とダイヤモンドホイルで作りました
回転数。多分2万くらい
F100で0.3mm彫りました
アルミのフラットバーなので触った感じはすこしばりが有る感じですが見た目には綺麗です
写真がうまく撮れませんでした
いろいろ試してみてください
またお願いします。



Re: V30カッター初研磨 - mm 2009/12/12(Sat) 21:10 No.1310

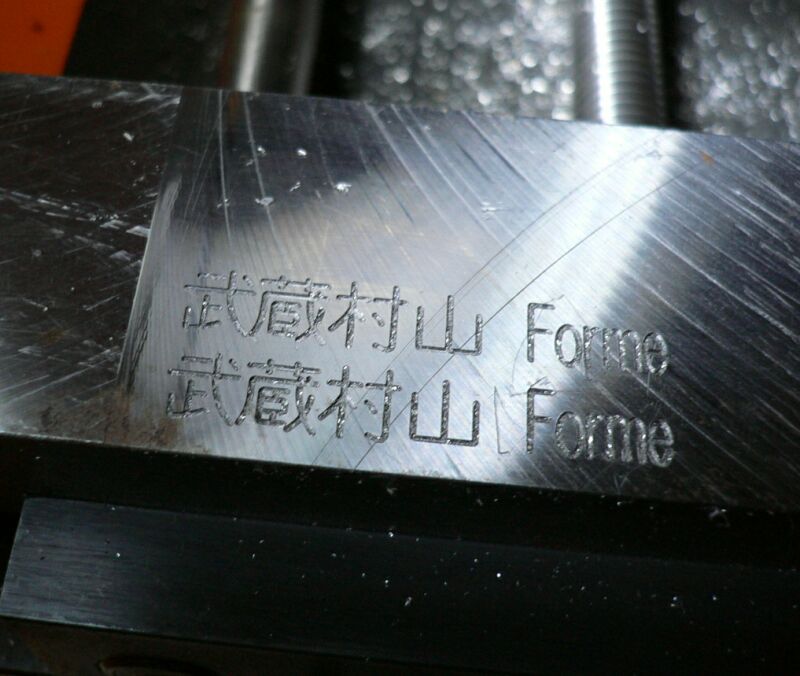

同じデーターとカッターでフィードを50%にして鉄も加工してみました。
懐中電灯を使いストロボをやめたらまあまの写真が撮れました



新参者ですが・・・ 投稿者:nkc 投稿日:2009/11/18(Wed) 22:55 No.1191
最近 コンプル800をCNC化しようとしています。
やっと MACH3で モーターが回ったという段階です。
MACH3の日本語化で困っています。 旧バージョンの置き場などご存知方 いらっしゃいませんか? よろしくお願いします。

Re: 新参者ですが・・・ - mm 2009/11/19(Thu) 10:36 No.1192
はじめましてnkcさん
旧バージョンはMach1ですか
Mach1は
http://www.forme-jp.net/data/Mach1/Mach1Final1_99.exe
に置いています



Re: 新参者ですが・・・ - nkc 2009/11/20(Fri) 10:45 No.1198
ありがとうございます。 MACH3の3.042029をある方からいただき無事インストできました。
X3のCNC化も企んでいますが Z軸のモーターで悩んでいます。
テクノハンズというお店の外国製が安いんですが・・・
http://www.technohands.co.jp/products/stepping_motor.html
FL57STH76-1006A □57mm 1.8° 片軸 8.6 1 8.6 14 13.5 \3,600
っていうのがホールディングトルクが13.5もあって¥3,600円って魅力ですが・・・
このモーターお使いになられた方いらっしゃいませんか?
よろしくお願いします。


Re: 新参者ですが・・・ - hirorin 2009/11/26(Thu) 22:56 No.1227
このモータの電流値が1A品ですね。
トルクは普通ですね。
ただし高速域で急速にトルクが落ちます。
実験してみないと解りませんが!


Re: 新参者ですが・・・ - nkc 2009/11/27(Fri) 20:21 No.1232
レスありがとうございます。 ここのお店6個からしか販売しないってことで よく聞いてみるとオーダーが入ってから中国から輸入するので一ヶ月待ってくださいとのことでした。 それならe−bayで買うほうがいいかなって? 思っています。 今 実験中のコンプル800は台形ねじでリードが2.54なんで・・・ ボールねじ+秋月¥700モーターで挑戦しようかな? とも思っています。

Re: 新参者ですが・・・ - hirorin 2009/11/28(Sat) 11:24 No.1237
秋月のモータですが癖が有ります。
手持ちで結構有りますが、あまり使う気が有りません。
処分を考えていますが、ヤフオク出品も面倒なので!?


Re: 新参者ですが・・・ - nkc 2009/11/28(Sat) 19:34 No.1239
レスありがとうございます。 私も秋月モーター 三個も買ってしまって・・・ 簡単に動く基盤セットでヤフオクにでも出そうかなって思っています。 今日 オリジナルマインドのリサイクル品を買ってみました。 日本サーボ 2相ステッピングモーター KH56QM2-801 で一個 ¥2,380でした。 3Aとなっていますが・・・ カタログ落ちしてるし・・・ 安物買いの・・・ って気がしなくとも・・・

Re: 新参者ですが・・・ - nkc 2009/12/01(Tue) 21:50 No.1259
KH56QM2-801ですが コンプル800のリード2.54の台形ねじでも 結構なスピードで動きました。 今 24V、2Aで駆動しています。 X3でも使えると・・・ 期待しています。 報告まで・・・

Re: 新参者ですが・・・ - nkc 2009/12/04(Fri) 17:32 No.1272
追伸です。
24V 6Aのスイッチング電源から
ヤフオク仕入れのノートPC用 ACアダプター二ヶを
直列で 40V 6A電源に替えようと思っています。
電子音痴の私は 単純に直列接続しようとしてました。
で 師匠(この世界の匠)に相談したところ ブリッジダイオードを使わないと駄目って・・・ お陰で壊さずに済みました。
これで トルクアップだ〜〜


問題なさそう?? - riki 2009/12/09(Wed) 18:04 No.1293
nkcさん、はじめまして。rikiと申します。
mmさん、こんばんは。ご無沙汰しています。

nkcさんの電源ですが、20V・6Aを2個直列ですよね。
ノートPCの電源なら通常は絶縁されているはずで、断言は出来ませんがそのまま直列接続しても問題ないと思います。。。
匠さんのブリッジダイオードの使い方は知りません。
mmさんも確か普通に直列にして使っていたと思います。


Re: 新参者ですが・・・ - sec 2009/12/09(Wed) 20:18 No.1295

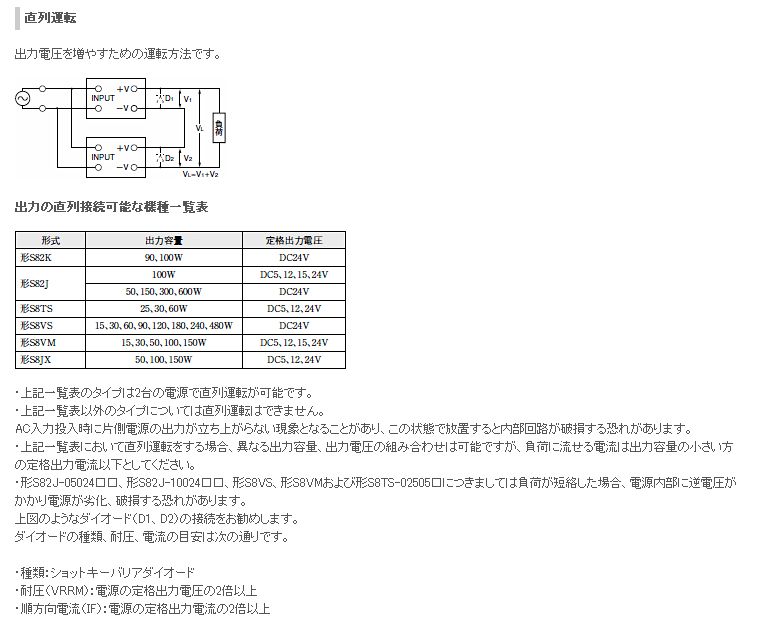

直列運転
http://www.fa.omron.co.jp/guide/cautions/6/ps_guide_term/

ブリッチの必要はないでしょうが
ダイオードが必要なだけでしょうね。



Re: 新参者ですが・・・ - mm 2009/12/09(Wed) 21:38 No.1297
みなさんこんばんは
私の場合知人に中身を見てもらい危険が無ければそのまま直列接続で使っています。
保護回路が働き使えない物も有りました
はだかのスイッチング電源よりは切削加工には安全な気がします。




Re: 新参者ですが・・・ - hirorin 2009/12/10(Thu) 08:33 No.1298
こんにちは
直列にする場合に各電源に、逆並列にダイオードを入れるのは、各電源の立ち上がり時間の差で片方の電源に逆電圧がかかるのを保護する目的です。
電源の破損防止が目的です。


追加発売は無いでしょうか? 投稿者:kit 投稿日:2009/11/27(Fri) 14:21 No.1228
はじめまして。
岐阜在住のkitと申します。
ラジコンをやっていまして最近、金属部品を作りたいとマイクロフライステーブルを購入しました。CNC化もしたいと考えてネットであちこち探していたらこちらを拝見し、喜んでいましたが、残念ながら売り切れ…
全てのセットは一つだけありましたが、CNC化セットの追加販売はもうしないのでしょうか?
ぜひ追加販売していただきたくよろしくお願い致します。

Re: 追加発売は無いでしょうか? - mm 2009/11/27(Fri) 18:36 No.1231
こんにちはkitさん
CNC化セットを追加しておきました
ご検討ください


Re: 追加発売は無いでしょうか? - kit 2009/11/27(Fri) 20:52 No.1233
早速の追加ありがとうございます!
感謝感激です!もちろん購入させて頂きます!これからもよろしくお願い致します。


Re: 追加発売は無いでしょうか? - kit 2009/11/27(Fri) 23:48 No.1235
ありがとうございました!
ポチッとさせて頂きました。
自動返信メールが私の設定の為かきませんでした。
備考欄に書き込みした日取りで御手数ですがよろしくお願い致します。


Re: 届きました - Kit 2009/12/04(Fri) 14:09 No.1269 ホームページ
ありがとうございます。
ヤマト運輸の都合でたった今届きました!
久しぶりの電子工作です。
ボチボチと楽しみながら作っていきます。
ありがとうございました!


Craft MILLVer5 投稿者:mm 投稿日:2009/11/28(Sat) 22:22 No.1241
今月末までCraft MILLVer5をメーカーから借りたので私の使っている古いバージョンと比べてみました
使い方はほとんど変わらず簡単です。

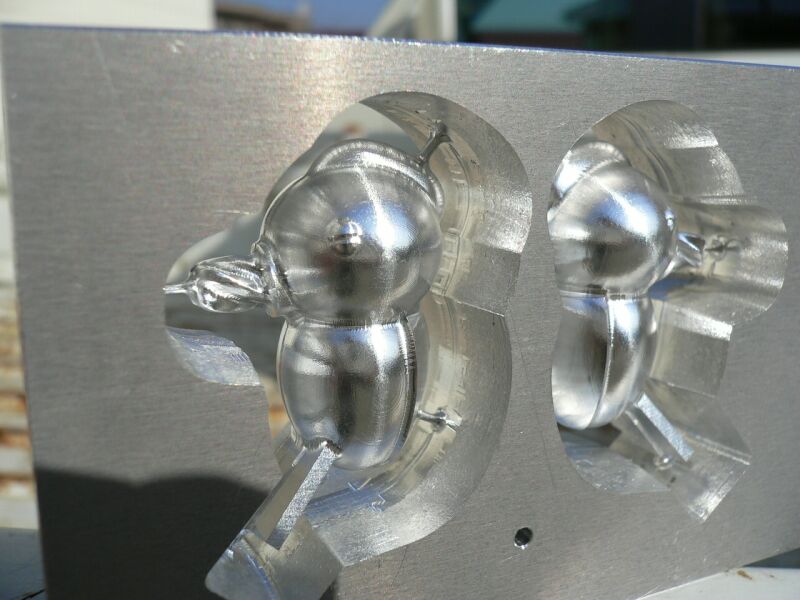

クラフトミルのアイコンのキツツキを20mmのアルミから加工するGコードを作り、鉄のおもちゃで加工しました。
ツールパスの計算はかなり速くなっているようです
片面2個で荒加工、中仕上げ、仕上げ、カッターは全部2φボールでの計算で20分くらいでした。
加工は片面8時間くらいなので昼間と夜中で加工しました。
安くは無いですが適当に3D加工するには便利なソフトです。
16時間はCNCのベンチマーク見たいですね
試してみたい人がいればGコード公開します。
荒加工の切削ピッチ0.2mmとお手柔らかな加工です。


Re: Craft MILLVer5 - TKO 2009/11/28(Sat) 23:43 No.1242
mmさん
こんにちは
私もクラフトミル借りたんですがmachでGコード読むのに何十分も何時間もかかって断念しました
mmさんは時間かからないんですか?


Re: Craft MILLVer5 - uucww 2009/11/29(Sun) 09:15 No.1243
山口徹さん
http://www.youtube.com/watch?v=Eob4kup8t6o


Re: Craft MILLVer5 - mm 2009/11/29(Sun) 09:26 No.1244
おはようございます
今荒加工7Mくらいのデータを読み込ませて見ました
役30秒くらいで読み込み完了です
どのくらいのデータの読み込みですか?
以前40Mくらいのデータを読み込ませたときは20〜30分くらいかかった様に思います。
鉄のおもちゃはセルロン2.2Gメモリー512Mです。
OSはXPでCNCに不要なタスクは止めています
このパソコンでは10M程度のGコードが限界の気がします
仕事で使っているCNCはDELLのSC440 P4 2.8G Dでメモリーは512M XPです。
このパソコンなら40MのGコードの読み込みも出来ます。
どんなパソコンをお使いですか?
何が原因かは解りませんが大きなGコードを扱う場合パソコンの相性が有るように思います」
読み込めても正常に加工できないパソコンも有りました
印鑑加工等で使っている鉄のおもちゃはコンパックの EOV N400cノートを使っています。
このパソコンは5M以下くらいのGコードでしか正常に動きません。
参考にしてください。
加工に使ったGコードは
http://ux.getuploader.com/forme/
に置きました
1荒2中仕上げ3仕上げです


Re: Craft MILLVer5 - TKO 2009/11/29(Sun) 18:34 No.1246
mmさん
こんばんわ
パソコンはDELLの品番はわかりませんがpen4 2.26Gz 512MBです
以前SC440がいいよとのことを掲示板でみて調べたらサーバー用となっていてどこをどうしていいかわからずあきらめました
パラレルもないみたいですし・・・

なんMBのデータかはわかりませんが100×150位の3次元のデータでした

ライノキャムのデータは普通に読み込んでくれるのでクラフトミルのデータが重過ぎるのかなと思っていましたが・・・
やはりパソコンに原因があるのでしょうか


Re: Craft MILLVer5 - mm 2009/11/30(Mon) 13:26 No.1250
こんにちはTKOさん
仕事用のCNCでは長時間加工が多いのでサーバーパソコンを使っています
大きなCNC等のパソコンはほとんど電源を切っていません
何かソフトやシステムの変更が無ければ再起動もしていないです
サーバーパソコンはこんな使い方にもむいています。
パラレルはPCIカードで対応しています。
ライノのデータを頂ければGコードを作ってみても良いです
またお願いします
