レーザーセンター 投稿者：sho 投稿日：2009/10/21(Wed) 00:39 No.1057
 みなさん、こんばんは。
秋月の５００円のレーザーユニットを使って、エンドミルやドリルの中心を(ｘ＝０，ｙ＝０)にする際、その目標設定を目視で簡単に行うためのツールを作製しました。鉄のおもちゃで使うことを考えて長さを短くしています。電池は外付けです。
mmさん、やっとＣＮＣ旋盤が動くようになりました。これを使って製作したものです。
レーザーセンターという名前が良いのか分かりませんが、趣旨は工具のセンターをワーク原点に設定する際に、ＸＹ移動時に、工具でワークに傷をつけるリスクを減らすために、工具をこれに変えて移動させ、原点設定を迅速にすることです。ワークのエッジに照射し、陰の大きさなどから原点出しもできるかもしれません。

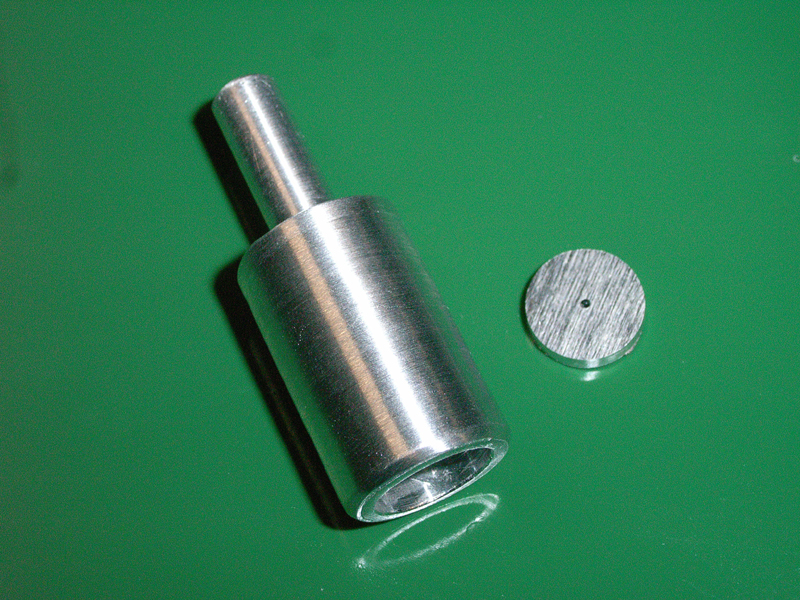

Re: レーザーセンター - sho 2009/10/21(Wed) 00:41 No.1058  ６ミリのシャンクにしています。鉄のおもちゃのコレットに直接入ります。
Re: レーザーセンター - sho 2009/10/21(Wed) 00:54 No.1059  直径３ミリのエンドミルで、ワークに傷をつけ円を描き、レーザーセンターに取り替えて、ビームを当ててみました。目視では表面で反射するせいか、見る角度により、微妙にスポットの位置が変わる感じがします。ですので、見る方向を決めておく必要がありそうです。
ワークを交換してセットする時、また、別の空いている位置に移動して、切り出す際などに便利そうです。
レーザーユニットとの光軸合わせが必要です。簡単に行う方法が課題です。

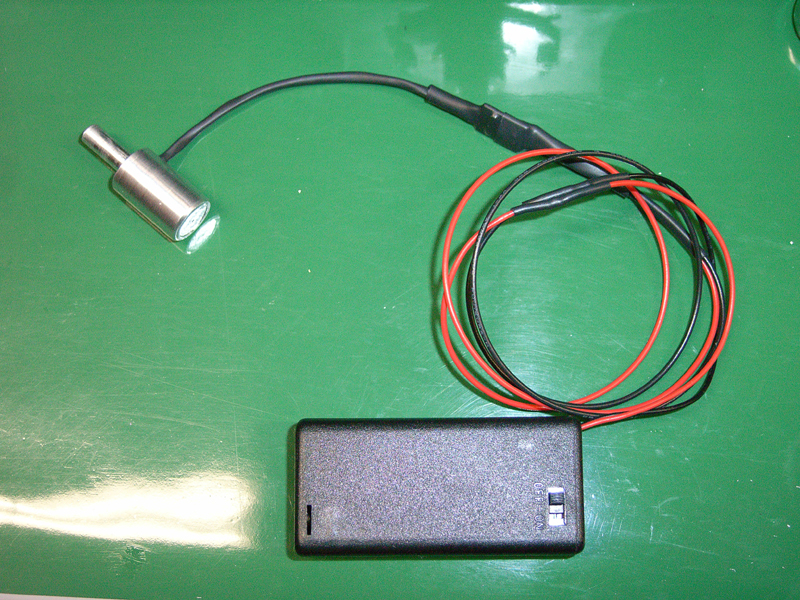

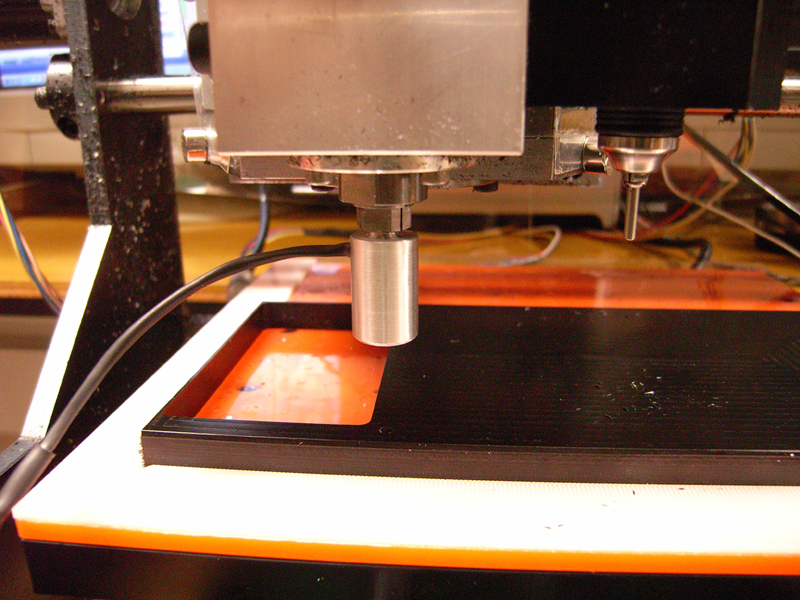

Re: レーザーセンター - sho 2009/10/21(Wed) 01:25 No.1060  全体の様子です。
Re: レーザーセンター - mm 2009/10/21(Wed) 08:34 No.1061 こんにちはshoさん
レーザーセンターのご紹介有難うございます
私の場合カッターの取り外しがめんどうなのでむかないです
ほとんど半月カッターなのでそこそこの位置合わせは半月面で合わしています。
それより主軸2本の方が気になりました
またお願いしますRe: レーザーセンター - sho 2009/10/21(Wed) 17:24 No.1063 mmさん、こんにちは。
バキュームテーブルで吸引して加工する際の専用機としました。プリント基板や樹脂の切削、アルミ板などの微細加工や軽切削にとても便利です。洋館の側面に穴を開けてダブルスピンドルとし、工具の脱着によりワークと干渉しないようにしています。
高速回転で基板のパターン切削に最適なHP-300 ですと、樹脂やアルミ材、また、基板の最後の輪郭の切り出しに負荷がかかりすぎますので、吸引したまま、別のスピンドルで次の作業ができるようにしています。状況によりスピンドルを選んでいます。こうしたことができるのは、鉄のおもちゃの基本性能がとてもしっかりしているからで、安心して作業に取りかかれるのでとても助かります。
|
