小さなXGAモニター 投稿者:mm 投稿日:2008/12/13(Sat) 20:31 No.440
こんばんは

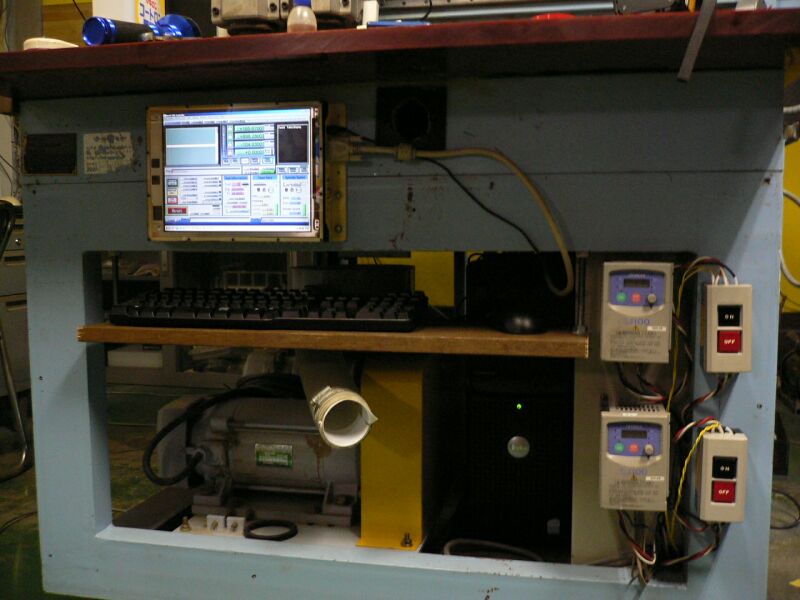

三菱サーボのCNC用にXGA表示で小さな物を探していたのですが手ごろな物が無く基板と中古の10インチ液晶セットを買ってみました。
箱を作るのがめんどくさいですが割りと邪魔にならない感じに取り付きました。
安くて小さなモニターのお勧めが有ったら教えてください。

超初心者 投稿者:SA 投稿日:2008/12/02(Tue) 13:42 No.416
初めまして、SAと申します。
私はラジコン飛行機の製作を趣味にしておりますが、CNCフォームカッターが欲しくてたまりません、機械的にはクリアできそうなんですが、ステップモーターの駆動やプログラムなどはちんぷんかんぷんなのですが、どなたか製作方法などお教え頂けないでしょうか。
よろしくお願いいたします。

Re: 超初心者 - mm 2008/12/02(Tue) 21:39 No.419
はじめましてSAさん
私も以前試してみたいと思ったのですがあまり情報が見つかりませんでした。
ストレートに切り抜く物は適当になんとかなるのですがテーパーや違う形状の投影的な加工となるとワイヤー(放電加工)のようなGコードの作り方の知識が必要そうに思っています。
ノンノさんのページにはスチロールカッターユーサーの紹介が有りました。内容はほとんど無かったと思います。
http://nonnno.hobby-web.net/
私も情報が有れば試して見たいです。



Re: 超初心者 - SA 2008/12/03(Wed) 08:50 No.424
はじめましてmmさん返信ありがとうございます、海外のサイトには色々なフォームカッターの紹介があるのですがチンプンカンプンで写真のみばかりでした、ノンノさんにメールしてみます。

Re: 超初心者 - ノンノ 2008/12/06(Sat) 12:44 No.434 ホームページ
ご紹介有り難うございます。
私に出来ます範囲で技術交流などしたいと思います。


プロクソンのドリルチャックを利... 投稿者:かんじゅ 投稿日:2008/12/01(Mon) 19:37 No.410
はじめて投稿します、かんじゅと申します。
趣味ではじめてCNC歴2ヶ月です。
皆様よろしくお願いします。

現在使用しているCNC(オリジナルマインドHAKU)でプロクソン ドリルチャック NO.28122を利用できたらいいなと思っております。

http://www.amazon.co.jp/Proxxon-NO-28122-%E3%83%97%E3%83%AD%E3%82%AF%E3%82%BD%E3%83%B3-%E3%83%89%E3%83%AA%E3%83%AB%E3%83%81%E3%83%A3%E3%83%83%E3%82%AF/dp/B001LF3PPA

このドリルチャックを取り付けられる主軸シャフト(No.27086)があるのですがシャンク径がΦ8mmとなっています。

http://www.amazon.co.jp/s/ref=nb_ss_k?__mk_ja_JP=%83J%83%5E%83J%83i&url=search-alias%3Dkitchen&field-keywords=%83v%83%8D%83N%83%5C%83%93%81%40No.27086&x=0&y=0

HAKUで使えるシャフトがΦ4mmとΦ6mmしかなく使えそうにないです。
シャンク径6mmもしく4mmの主軸シャフトの自作を試みたのですがワークの固定が悪いのかうまくいきませんでした。
やはりこういうシャフト物は旋盤でないと作るのは難しいでしょうか?

Re: プロクソンのドリルチャック... - mm 2008/12/01(Mon) 22:05 No.412
はじめまして かんじゅさん
オリジナルマインドのHAKUはカッターを押しねじ固定なんですね
ちょっとページで見てきましたがドリルチャックを付けられるようなスピンドルには見えませんでした。
細いドリル等を固定する目的であればピンバイス位にしたほうが良いと思います。
おもちゃのCNCで回転軸加工は無理だと思います。
特に高速回転させるものは旋盤など回して加工したいですね。
私の意見です参考までに


Re: プロクソンのドリルチャック... - かんじゅ 2008/12/02(Tue) 11:22 No.414
mmさんこんにちは。
アドバイスありがとうございます。
やはり旋盤がないとむずかしいのですね。

>ちょっとページで見てきましたがドリルチャックを付けられるようなスピンドルには見えませんでした。

これは仮に主軸シャフトを自作しても剛性的(?)に無理そうということなんですかね?私見で結構ですので参考までにお願いします。


Re: プロクソンのドリルチャック... - mm 2008/12/02(Tue) 21:29 No.418
こんばんは かんじゅさん
ドリルチャックでどんなカッターを使いたいのですか?
目的が解らないと判断しにくいです。
見た目には3mm以下のカッターでやさしく加工するような機械に見えます。
3mmカッターでアクリルでも切削ピッチ1mm送りF1000はきつそうですね
私の勝手な見た目です。


Re: プロクソンのドリルチャック... - かんじゅ 2008/12/03(Wed) 02:03 No.423
mmさん、こんばんは。
ドリルチャックにはドリルをつけたいと思っています。
エンドミルでも一応穴開けは出来るのですが、切込み量が少なくかなり時間かかってしまいます。

>見た目には3mm以下のカッターでやさしく加工するような機械に見えます。
>3mmカッターでアクリルでも切削ピッチ1mm送りF1000はきつそうですね

一応オリジナルマインドさんで推奨している切削条件はエンドミル2mm使用で切込み量0.1mm、送りがF600になってます。
ピッチは書いてないんですが1mmぐらいでしています。
実機を持っている自分が、実機を持たないmmさんに意見求めるのも無茶な話ですが、やはりドリルチャックの使用は難しそうですか?(実際、試してみるのが早いような気がしますが。)

加工サービスは休業中とのことですが、mmさんのとこで主軸シャフト(No.27086)のシャンクをΦ8mm→Φ6mmに追加加工お願いすることは可能でしょうか?
もし可能でしたら見積もりお願いしたいのですが。


Re: プロクソンのドリルチャック... - mm 2008/12/03(Wed) 20:10 No.425
こんばんは かんじゅさん
持って来て頂ければ私が加工する範囲で良ければ加工します。
もともと芯触れが有ると思います。
責任ある加工は出来ないので無料です。
遠い場合は近くで加工してくれる人を探してください。


Re: プロクソンのドリルチャック... - かんじゅ 2008/12/04(Thu) 17:45 No.430
mmさんご配慮感謝します。
ただ、スピンドルホルダーの自作も含めもう一度検討してます。
近場で個人でも加工請け負ってくる業者さんも探してみます。
どうもありがとうございました。



CL300でカッター研磨 2 投稿者:mm 投稿日:2008/11/30(Sun) 20:41 No.406

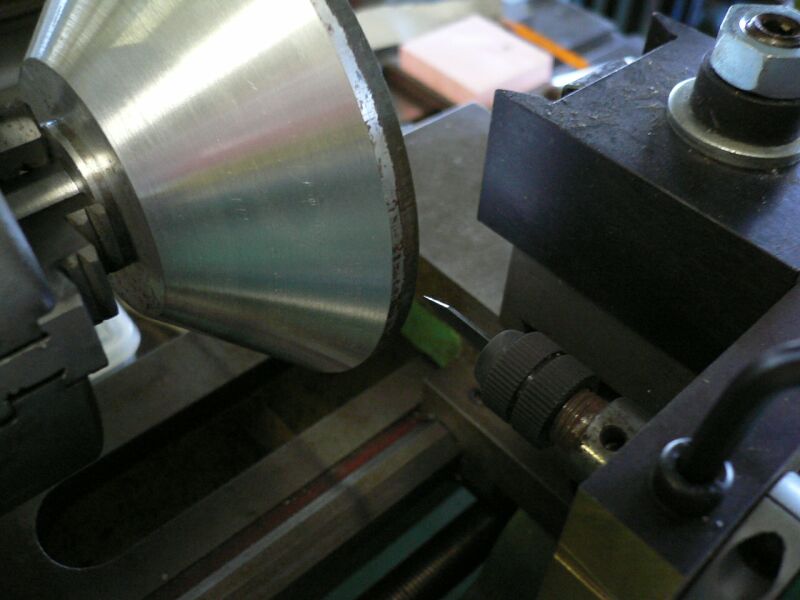

今日明るいうちにカッター研磨してみました
まず砥石とカッターが平行調整出来ているうちにと思い2φのカッターを加工しました。
まず0.58mmくらい少しづつ削り回転固定をゆるめストレートの逃げ加工のように回しながら削り2φの丸を作ります。
スピンドル精度が無いのでまじめにやっても意味無いと思い適当な丸を作り3.15カッターと同じように半割れ、刃付け、逃がし加工をしました。
特に3.175との違いも無いので写真は省略します。

次にV30カッターを加工しました
まず3.175カッターと同じ手順で半割れ-0.03mmまでを加工します。


Re: CL300でカッター研磨 2 - mm 2008/11/30(Sun) 20:47 No.407

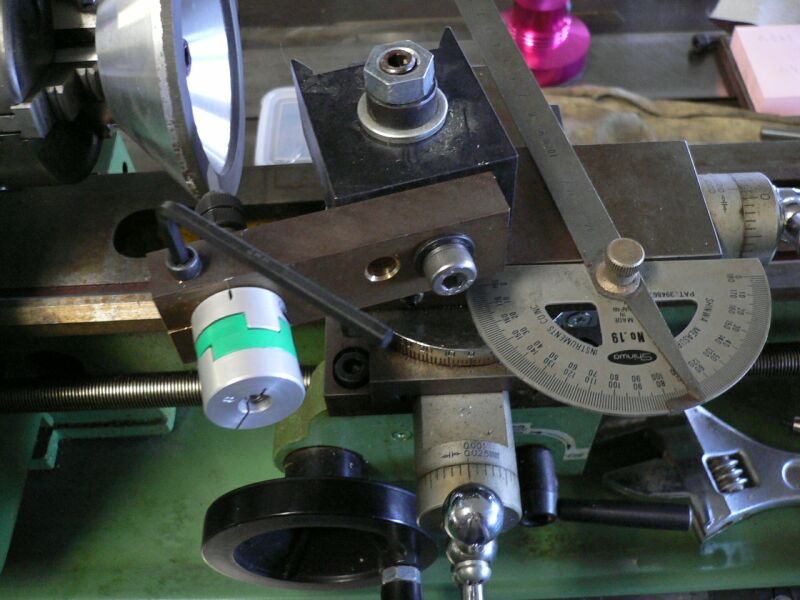

次にカッターを右に120度回転させ固定します。
刃物台は13度回転させます。
30度Vカッターを作る場合片側15度ですが刃を付ける時に120度回転させてつける為約13度で片側15度のカッターが出来ます。
出来るつもりでいます・・・
中心を越えるくらいまで削り後は同じ用に逃がしの加工をします。



Re: CL300でカッター研磨 2 - mm 2008/11/30(Sun) 20:58 No.408

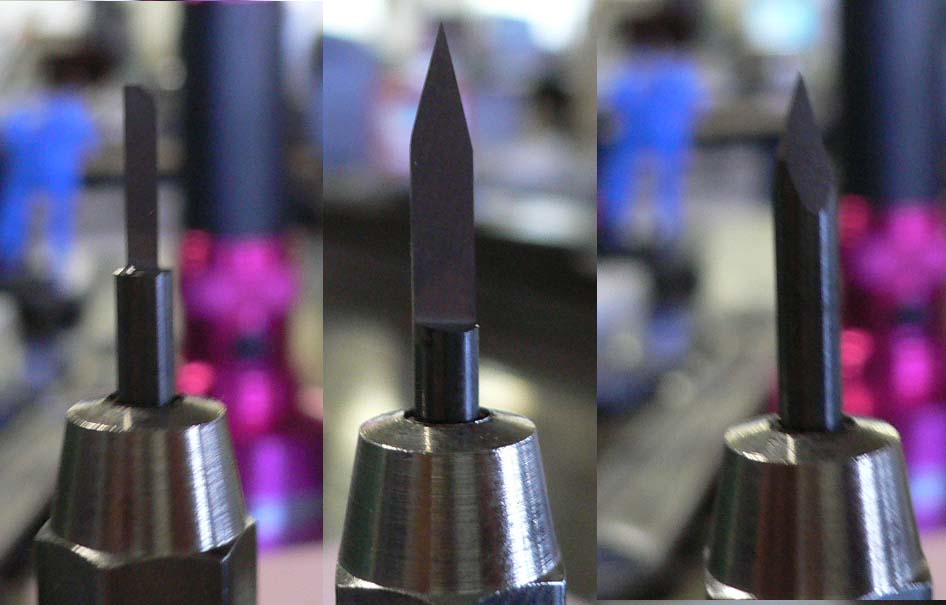

ついでに50度カッターも加工しました
50度カッターは先ほど刃物台を13ど回転させたまま先端が半分より少し多めに削りその時のZ軸のメモリを覚えておき120度カッターを回転させ刃を付ける時に0.05mm手前で終わりにし後は逃げの加工をします。
半割れを0度と考えると270度ちょっとくらいまで逃がし加工をします。
どのカッターも先端は加工に合わせ少し落とします。
綺麗に写りませんでしたがこんな感じです。

気になることが有れば質問してください



Re: CL300でカッター研磨 2 - arapon 2008/12/01(Mon) 00:54 No.409
mmさんこんばんわ!
Vカッターも綺麗につくれちゃうんですね!

Vカッターの半月の後は先端は軸の中心で、「矢じり」の
イメージでよいですか?

1枚カッターは一枚刃三角チップの「スロアウェイ エンドミル」のイメージなんでしょうか?

#日曜の午前にダイアモンドホイル・他届きました〜
やりたいことが増えて楽しいです


Re: CL300でカッター研磨 2 - riki 2008/12/01(Mon) 21:03 No.411
mmさん今晩は。ご無沙汰しておりました。

>30度Vカッターを作る場合片側15度ですが刃を付ける時に120度回転させてつける為約13度

この意味が分かるのに半年掛かりました。(自慢する話ではありませんが・・・)
とても貴重なカッター製作手順書で保存版ですね。


Re: CL300でカッター研磨 2 - mm 2008/12/01(Mon) 22:21 No.413
こんばんは
araponさん私はあまり難しく考えていません
手でこすって切れるかなレベルです
カッター周速もこのカッターはこのくらいの速度でこすらないと切れないかなと言う感じです。

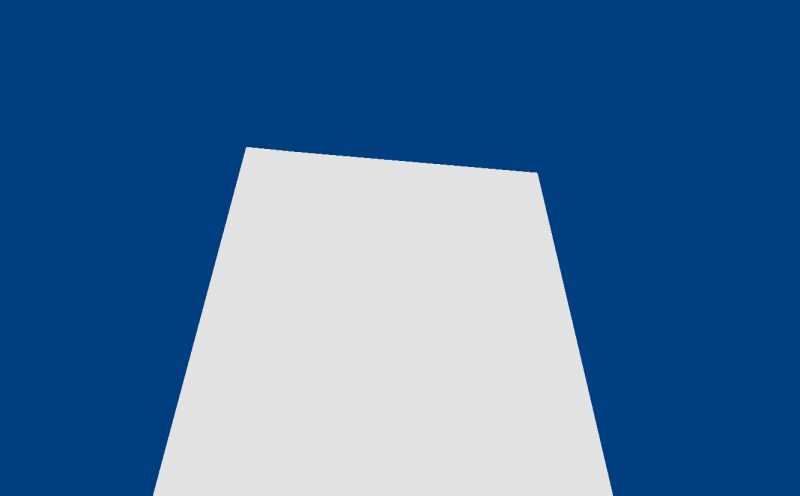

Vカッターの先端は画像のように左から右に少し傾け奥にも傾けて先端を仕上げています。
1枚刃はスロアウェイ エンドミルが良く解りませんが先端が切れなくなったり欠けても簡単に修正できる便利なカッターです。
実際に見ていただければ解りやすいと思うのですが文字や写真では説明が難しいです。
色々試してみてください。

冷たいrikiさんこんばんは
会って説明しても半年も解って頂けなかったのは残念ですね
説明が悪いんでしょうね
また時間でも有れば連絡してください。




三菱サーボのCNC 投稿者:mm 投稿日:2008/11/28(Fri) 21:32 No.392
こんばんは

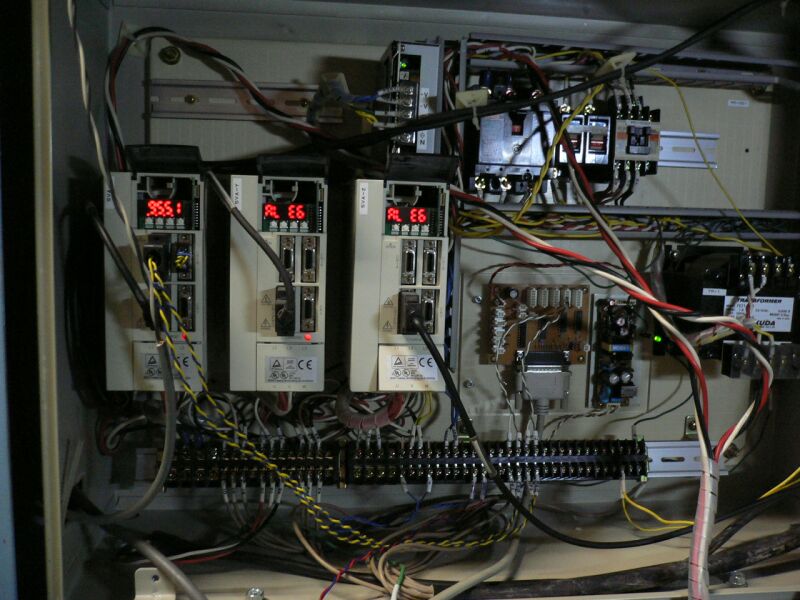

ぽちさんに作っていただいたインターフェース基板で三菱サーボCNCの配線を始めました。
サーボは久しぶりなのと三菱なので説明書も私には見づらく大変でした。
取りあえずX軸だけ仮配線とちょっとパラメータの設定をし動く事の確認が出来ました。
サーボはMR-J2Sです。
サーボONだけでは動かなかったので非常停止、正転ストロークエンド、逆転ストロークエンドをつないだら動くようになりました。
サーボONは3台のアンプを束ねても良いのですかね?
教えていただけると助かります。
サーボなのでまだ設定や調整など道のりは長そうです。


Re: 三菱サーボのCNC - NCTOOL 2008/11/28(Fri) 23:15 No.393
取り合えず動いたようで良かったですね。
私の場合は、サーボONはリレーを使って一度に3軸分をONしますが
グランドに短絡するとONになるので、束ねても束ねなくても配線上は同じだと思います

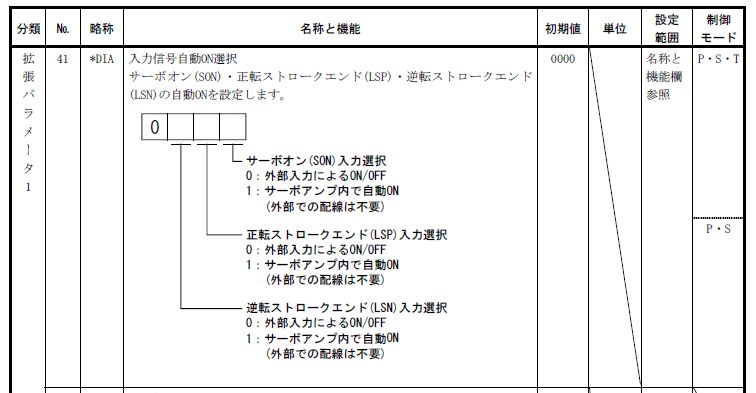

又、エンドストロークは余分なのでパラメーターで無効にしています(常時ON)


Re: 三菱サーボのCNC - mm 2008/11/28(Fri) 23:50 No.394
NCTOOLさんこんばんは
お世話になっています。
同じインターフェースだと言う事は心強いです。
サーボONの情報有難うございます。
私もリレーを探して見ます。
マニュアルがあっちを見たりこっちを見たりでちょっとめんどくさくなり可能性の物をつないで動かしました。
明日エンドストロークのパラメータを見てみます。
配線が減りそうです。
有難うございました。


Re: 三菱サーボのCNC - ジェームズ 2008/11/29(Sat) 01:30 No.395 ホームページ
写真から判断すると、例のマシンのですね?

差動ドライバでのI/Fになるんでしょうか?
今後がたのしみですね。

私は、安川のサーボですが、すべてのドライバとも、SONも他のもGNDで短絡して利用しています。


Re: 三菱サーボのCNC - NCTOOL 2008/11/29(Sat) 12:49 No.396
私の場合、今のところ特別なトラブルが無ければサーボONを切る事はありません。
面倒ならサーボONも無効にして問題ないと思います
(実際のところMach起動中に解除したら座標値が狂うので)
但し、スピンドルだけは別回路にしていて工具交換の時に解除できるようにしています。



Re: 三菱サーボのCNC - mm 2008/11/29(Sat) 19:46 No.397
こんばんは
NCTOOLさんおかげさまで3軸配線が終わり動くようになりました。
サーボONは取りあえず配線を出してしまったので端子台でつないでいます。
明日は入力の配線をしたいと思っています。
今更なのですがMach3は移動範囲のソフトリミットは使えるんですか?
以前は設定しても行き過ぎていました。
使い始めれば加工範囲内でしか動かさないので特に気にしていませんでした。
ソフトリミットが使えるようならホームのみの配線にするつもりです。
情報が有りましたらお願いします。

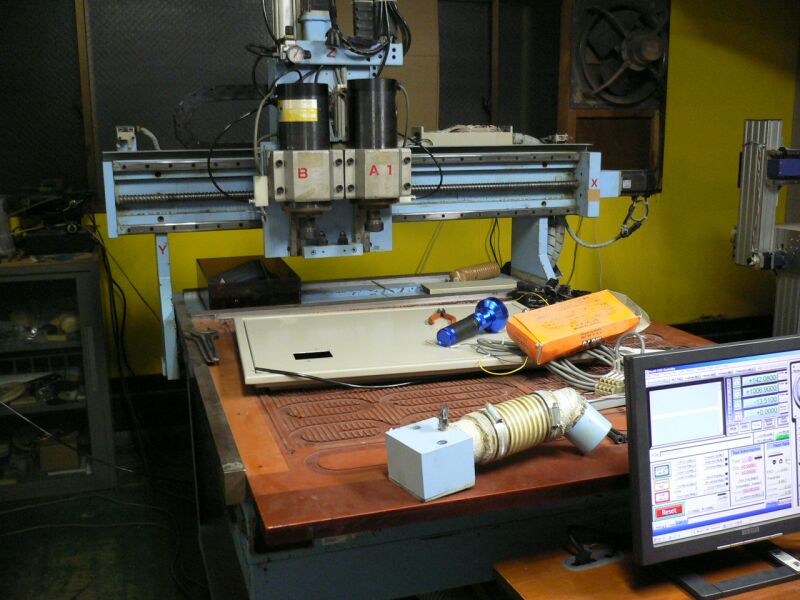

配線しているのはこんな機械です



Re: 三菱サーボのCNC - ぽち 2008/11/29(Sat) 20:02 No.398
mmさん はじめまして NCTOOLさんこんばんわ
 動いてひと安心です。回りのアンプに囲まれインターフェース基板も恥ずかしそうです。
 パターン間違いも綺麗に修正していただき有りがとうございます。一系統だけAUXにバッファー出力と差動出力が割り付けられるようになっています。何かの設定が必要でしたら御利用ください。最大X,Y,Z,A軸とスピンドルの5台アンプにつなぐことが可能です。


Re: 三菱サーボのCNC - mm 2008/11/29(Sat) 21:23 No.399
こんばんは、ぽちさん
お世話になっています。
おかげさまで心強いNCTOOLさんと同じ基板で三菱サーボが動かせ喜んでいます。
これから入力配線なのですが以前作った大きなおもちゃは月に1回くらいリミットの誤動作で止まった為リミットはやめてしまいました。
切削基板サンプルにバッファーICを付けただけの簡単な物なのですが配線を外し基板でジャンパーしても改善されずMachの設定から使わないようにしました。
夜加工させて朝来ると止まっているなど嫌な思いをしました。
何か入力の良い方法など有れば教えてください。
なんか自分の教えて掲示板で申し訳ないです。
またお願いします。



Re: 三菱サーボのCNC - NCTOOL 2008/11/29(Sat) 21:40 No.400
mmさん こんばんは。

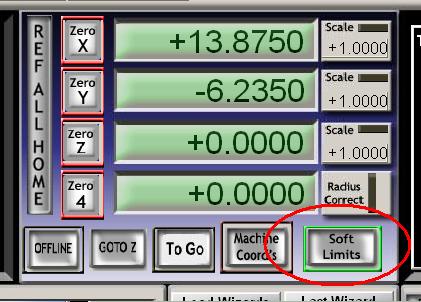

ソフトリミットはMachの画面で有効にすれば使えます。
配線かMachの設定有効で止まってしまう現象は何とも言えませんが
インターフェース基盤の電源と動力用の電源を別にして、個々にノイズフィルターを噛ませれば発生する確率がへると思います。
先日完成した大きいCNCでは、蛍光灯のON/OFFでも停止する現象がありましたが(かなり高い確立で)
SS基盤の入力系統を別にしたら直りました。
原因がノイズによるものだとしたら、拾うか拾わないかの微妙な線だと思います
アースやノイズフィルターなど出来る限りの対策をすれば、それなりに抑えられると思いますが、いかがでしょうか。



Re: 三菱サーボのCNC - hirotin 2008/11/29(Sat) 22:21 No.401
mmさん NCTOOLさん こんばんわ
蛍光灯のノイズ結構問題になりますね。
特にグロースタータが悪さしますね。
ひどい場合は、制御盤内のCPUが暴走した事が
有ります。
制御盤に付いている盤内照明の蛍光灯です。
電子グローにすると少し改善しますが


Re: 三菱サーボのCNC - ぽち 2008/11/30(Sun) 09:17 No.402
mmさん こちらこそお世話になっています。
>夜加工させて朝来ると止まっているなど
誤動作は困りますよね。
 私は連続動作では10時間ほどしか動かしたことが有りませんが、幸いにして誤動作して止まった経験は有りませんでした。
 対策には大きなラインフィルターを入れています。またサーボ用電源とコントロール用電源はラインフィルターでお互い分離されるように処理しています。
 私の場合周囲に工場などが無いので主電源の電圧変動も低いようです。また同一電源から誘導モーターなどが頻繁にオンーオフしているような環境ではラインフィルターは効果があるようです。
 無人運転で注意が必要なのは、リミッターなどに使用する光学タイプのSWを使用する場合です。虫が飛び込む、埃、ごみが舞うような時停止してしまうなどの問題が有ります。、ハエで機械が止まったという事例も有ります。

私の場合、ノイズ対策には電源供給系ラインフィルターをまず最初に行っています。
 その上で出力信号系の対策をしています。SS基板の接続はUSBに大きなフェライトが付いたノイズ対策品を用いています。昔のプリンターケーブルでもフェライトの大きな物をつけたものがあります。またモニターのノイズ落としのため接続ケーブルにも同様の処置をします。こうしてみると、普通のパソコンの場合電源系の誘導性ノイズには弱そうに感じています。パソコンへの電源にも独立にラインフィルターを入れるのも効果があるかもしれません。
 いずれにしても見えない、物なのであっちにもこっちにもラインフィルターを入れて対策するのが今のところ一番いいのではないかと個人的には考えています。あんまりこれといった問題解決にはなりませんが・・・・。


Re: 三菱サーボのCNC - mm 2008/11/30(Sun) 11:22 No.403
こんにちは
皆さん有難うございます。
ソフトリミットはボタンを押すんだったんですね後で試して見ます。
リミット誤動作はラインフィルターやフェライトコア等試してみます。
近くの蛍光灯は幸いラピットスタートタイプです。
現状三相電源でトランスを使い100Vそこからまたスイッチング電源24V基盤用電電5Vを作っています。
スイッチはアナログ式の物です。
光学系は切削には向かないですね
リミットは昨日無効にしたエンドストロークに繋げば良いかもと思っていますが、どれか1個でもけったら3軸とスピンドルも止まる細工をしないと駄目なので、取りあえず素直に配線しノイズ対策などしながら様子を見てみます。
有難うございました。
またお願いします。



Re: 三菱サーボのCNC - おせっかい者 2008/11/30(Sun) 11:55 No.404
>差動ドライバでのI/Fになるんでしょうか

AM26LS31CN 差動ドライバICはここで購入できます
http://www.chip1stop.com/

AM26LS31CNで検索
1個315円
100個買うと1個 92円





Re: 三菱サーボのCNC - mm 2008/11/30(Sun) 20:32 No.405
こんばんは
おせっかい者さんIC購入先の情報有難うございます。
今回三菱サーボのため今までの5Vバッファーの基板では動かないように思ったので差動ICを使った基板で配線しています。

取りあえずホームの配線と設定が出来ました
リミットはMachのソフトリミットが上手く動いているのでリミットの接続はやめました。
ラインフィルターも探したのですが手持ちは大きい物しか見つからず邪魔そうなのでまた今度にします。

後はスピンドル用のインバータ配線とその他配線整理です。
