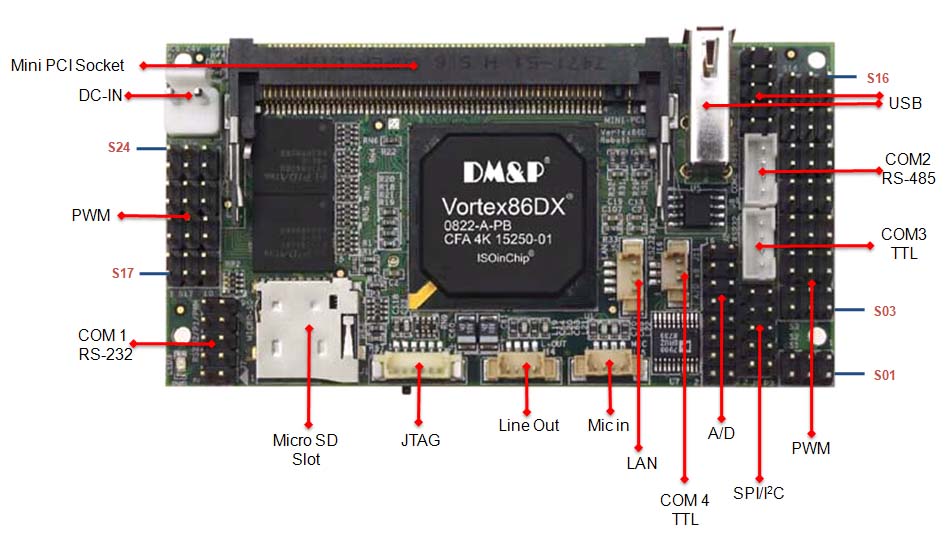

RoBard 基板 投稿者:uucww 投稿日:2008/08/08(Fri) 07:06 No.253
oさん、こんにちわ

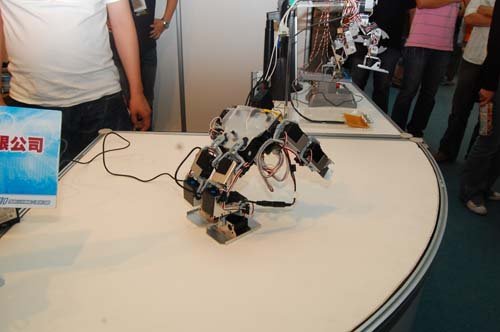

Re: RoBard 基板 - uucww 2008/08/24(Sun) 10:40 No.257
RoBard windows xp 基板

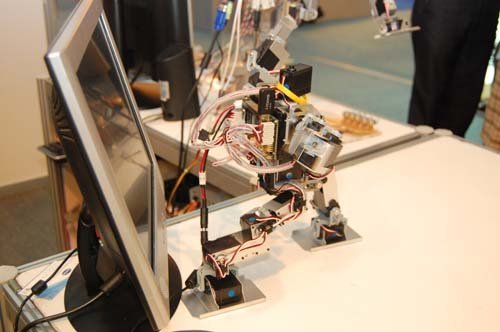

Re: RoBard 基板 - uucww 2008/08/24(Sun) 10:52 No.258
....................

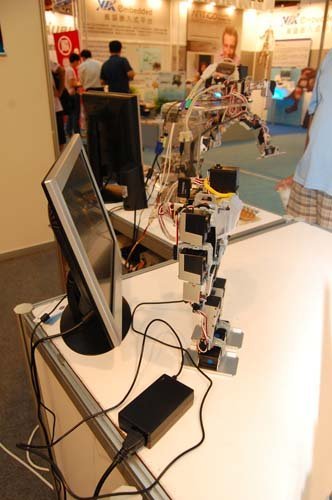

Re: RoBard 基板 - uucww 2008/08/24(Sun) 11:16 No.259
...........

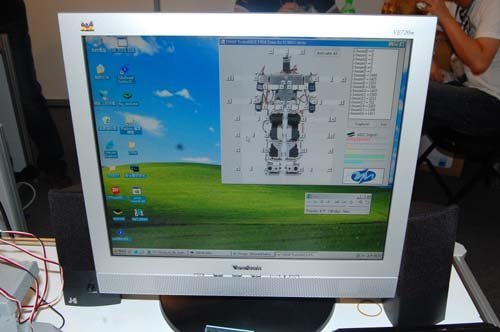

Re: RoBard 基板 - uucww 2008/08/24(Sun) 17:25 No.260
..................

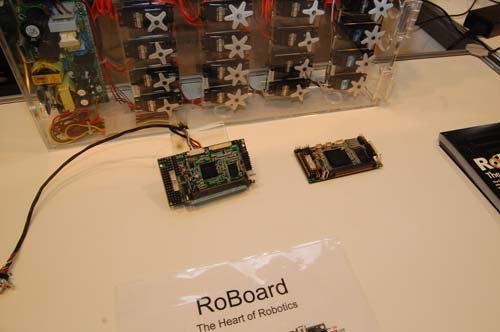

Re: RoBard 基板 - uucww 2008/08/24(Sun) 17:41 No.261
........................


Re: RoBard 基板 - uucww 2008/09/04(Thu) 10:32 No.265
RoBard Test !!


Re: RoBard 基板 - uucww 2008/09/04(Thu) 10:34 No.266
RoBard Test !!..

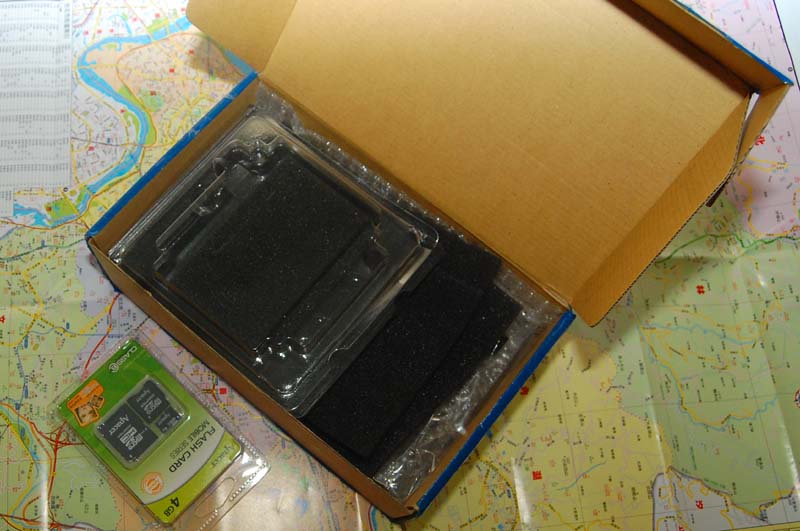

Re: RoBard 基板 - uucww 2008/09/04(Thu) 10:51 No.267
RoBard Test !!...

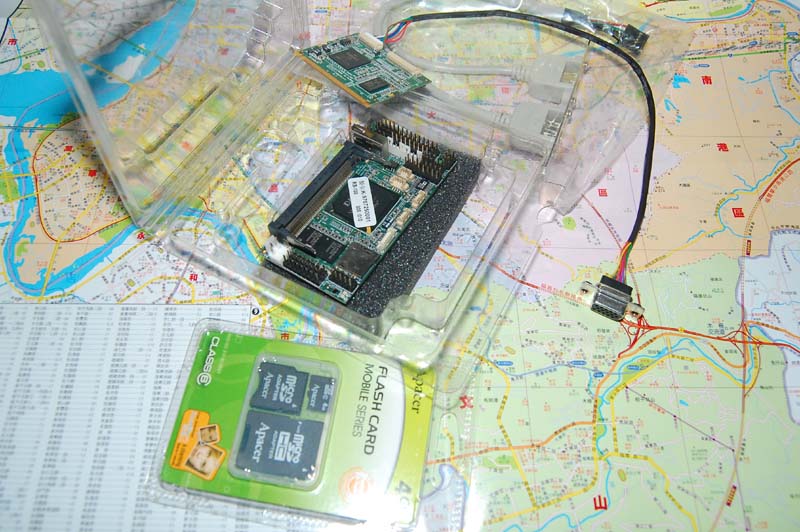

Re: RoBard 基板 - uucww 2008/09/04(Thu) 11:06 No.268
RoBard Test !!....

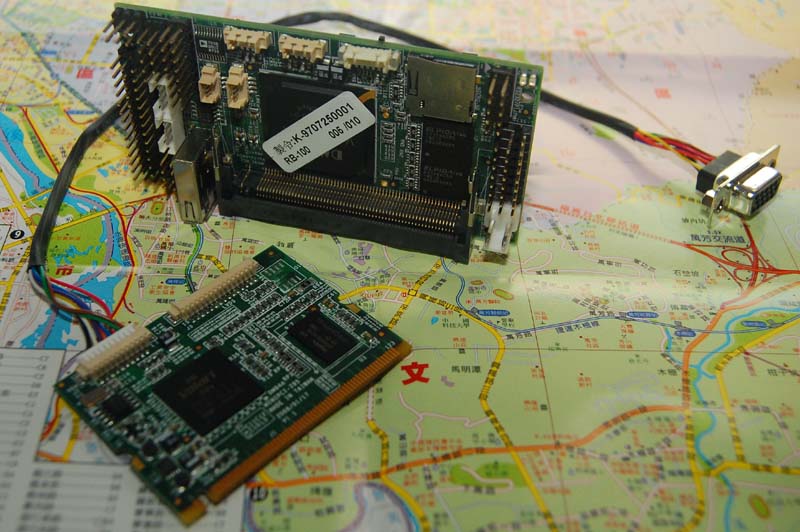

Re: RoBard 基板 - uucww 2008/09/04(Thu) 11:12 No.269
RoBard Test !!.....

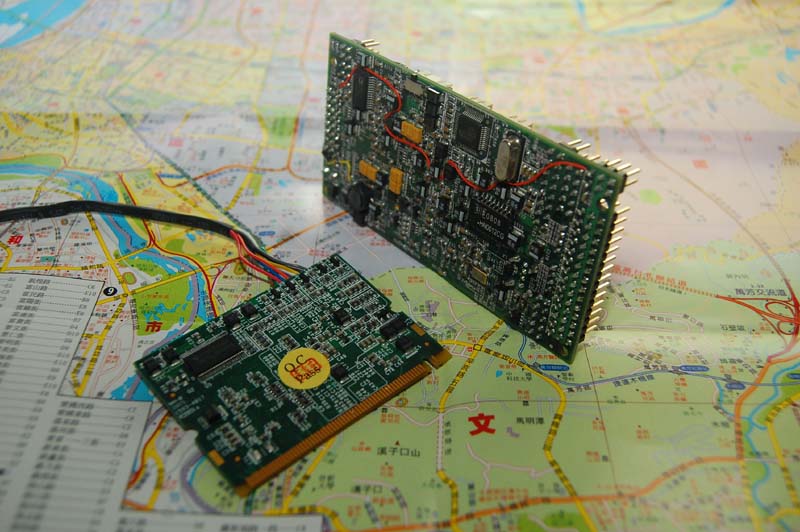

Re: RoBard 基板 - uucww 2008/09/04(Thu) 11:16 No.270
RoBard Test !!......

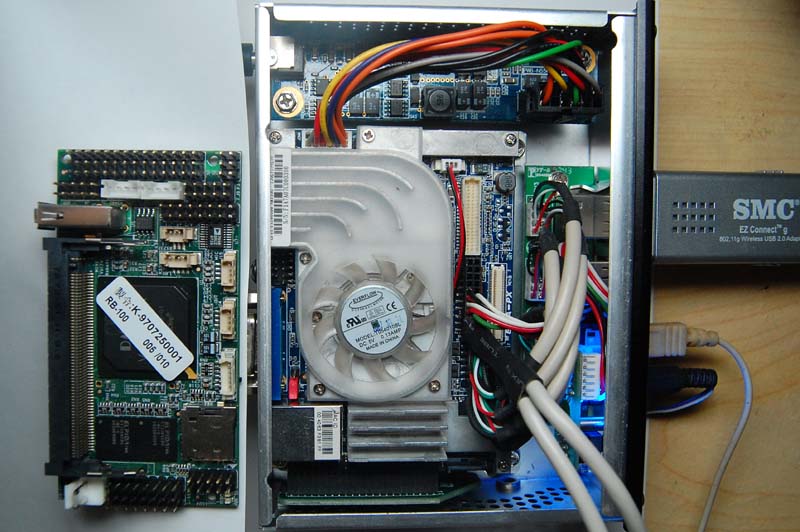

Re: RoBard 基板 - uucww 2008/09/05(Fri) 07:07 No.271
RoBoard & PICO-ITX


Re: RoBard 基板 - uucww 2008/09/05(Fri) 12:39 No.272
..................

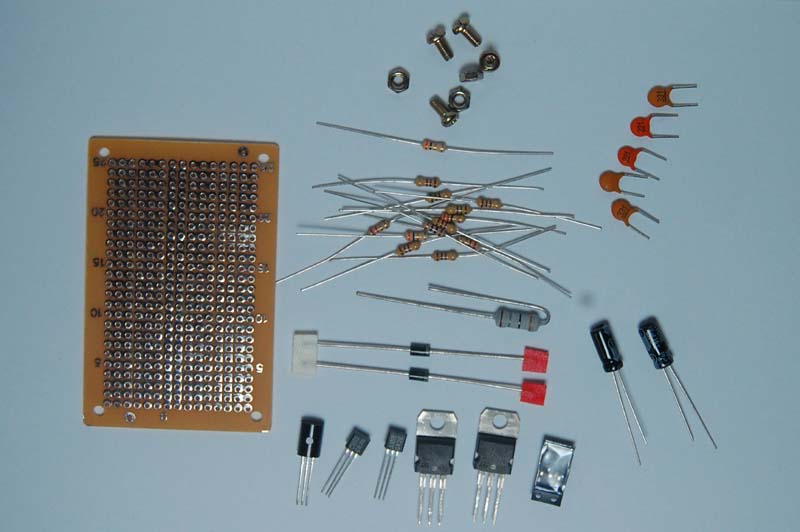

Re: RoBard 基板 - uucww 2008/09/06(Sat) 09:19 No.274
7906 LM317

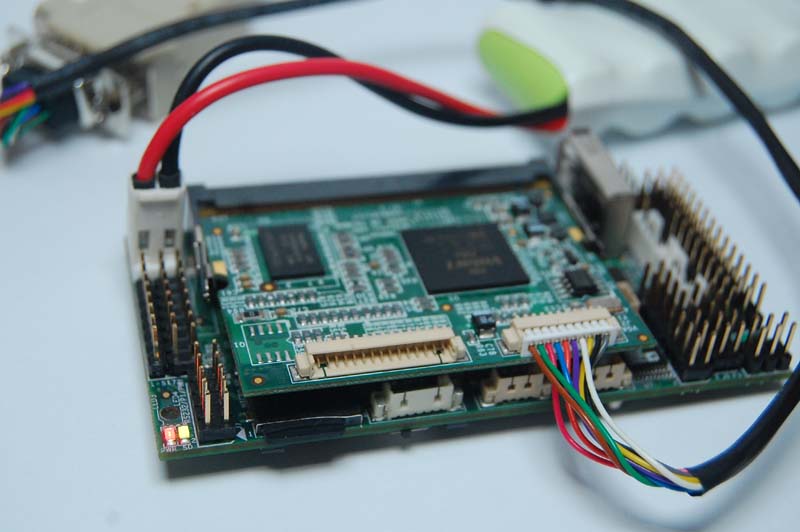

Re: RoBard 基板 - uucww 2008/09/07(Sun) 20:44 No.276
電源組立..................

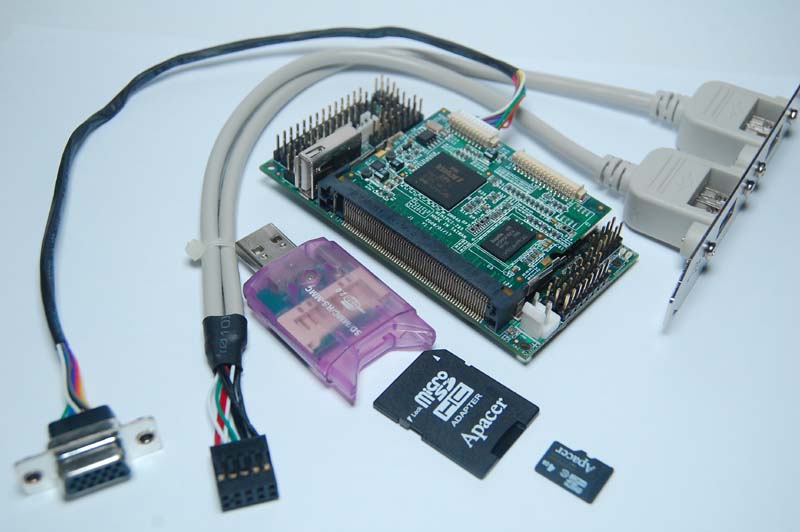

Re: RoBard 基板 - uucww 2008/09/07(Sun) 20:46 No.277
micro sd 組立.................

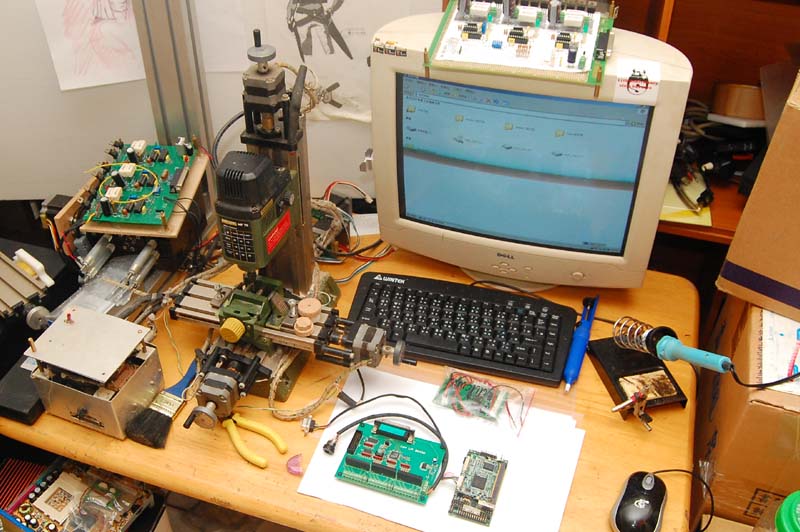

Re: RoBard 基板 - uucww 2008/09/07(Sun) 23:20 No.278
cnc ....................

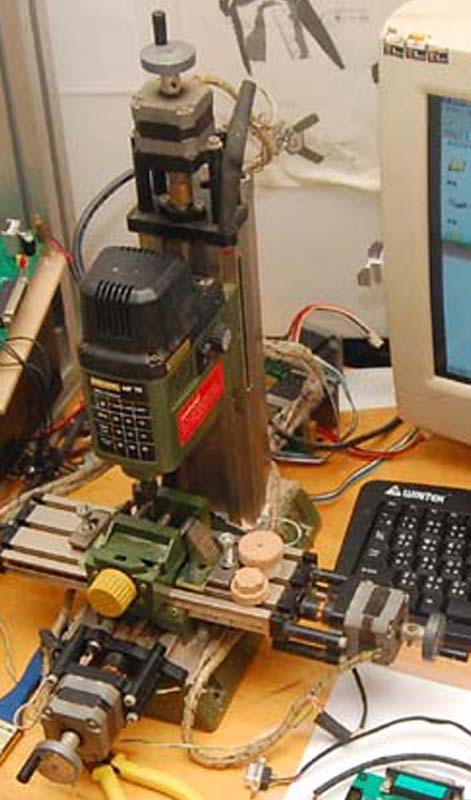

Re: RoBard 基板 - uucww 2008/09/11(Thu) 17:02 No.280
cnc?.......................

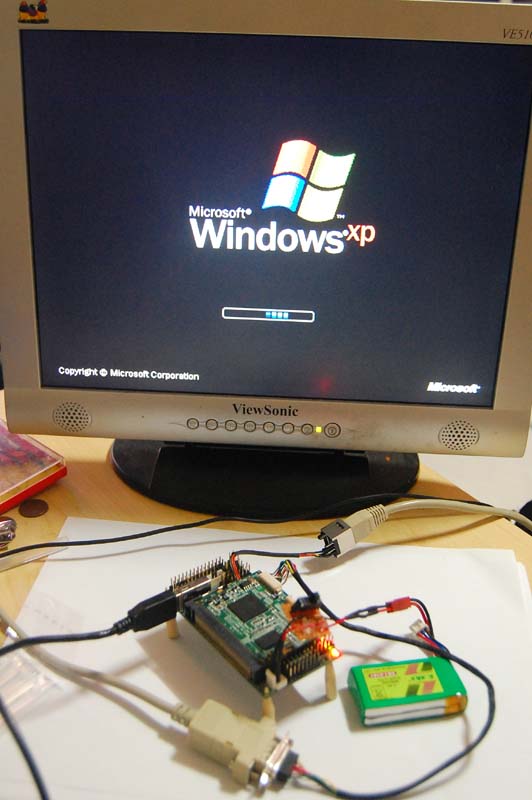

Re: RoBard 基板 - uucww 2008/09/18(Thu) 20:09 No.282
windows xp

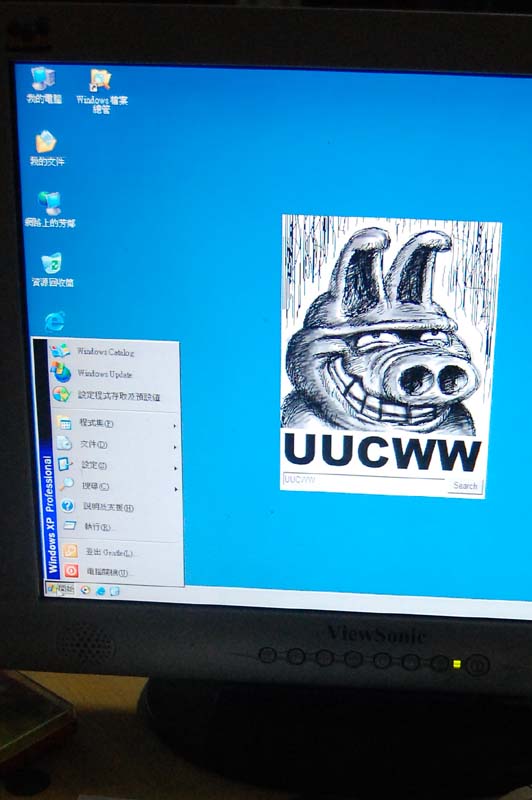

Re: RoBard 基板 - uucww 2008/09/18(Thu) 20:10 No.283
xp.......................


Re: RoBard 基板 - mm 2008/09/20(Sat) 19:09 No.284
こんばんは
これは小さなXPの動くコンピュータですか?
DNCのテスト用に104インターフェース付きで安いCPUボードを探しています。
P133以上が理想です。
有ったら教えてください。

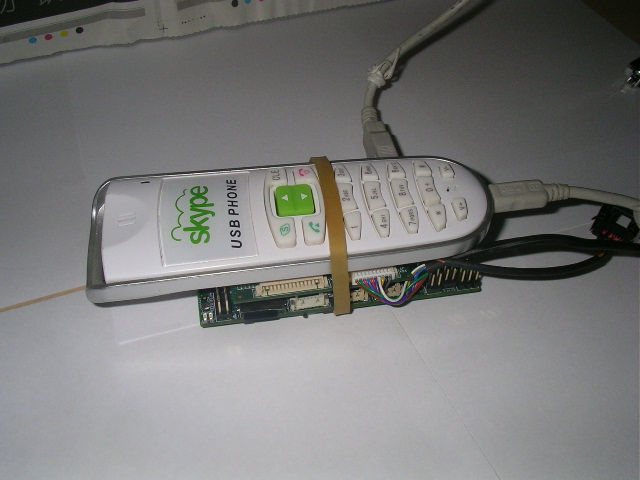

Re: RoBard 基板 - uucww 2008/09/22(Mon) 17:25 No.291
oさん、こんにちわ

郵便箱尋ねる Anthonyさん

DMP Electronics Inc. (Taipei, Taiwan)
8F, No.12, Wu-Quan 7th Rd., Wu-Gu Industrial Park
Wu Gu Xiang, Taipei #248 Taiwan
Tel: +886 2 2298 0770
Fax: +886 2 2290 2335
Email: info@roboard.com

http://www.roboard.com

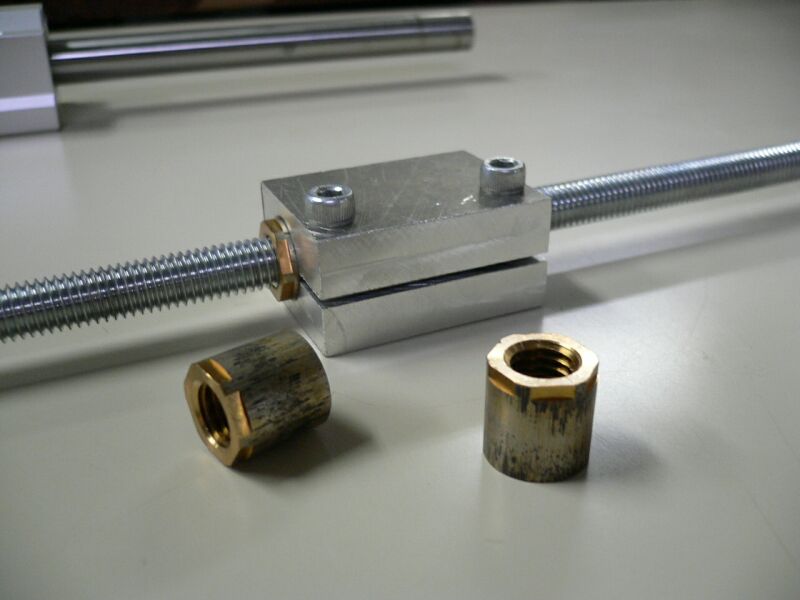

M10送りねじ 投稿者:mm 投稿日:2008/09/20(Sat) 19:17 No.285
以前頼んでいた砲金のM10ナットが出来上がってきたのでちょっと組み立てて見ました。
15φ穴に2個いれて押さえ調整する仕様です。
ケースの真ん中に油たまりも作れるので使えそうな感じです。
ずん切りねじはダイスを少ししめてねじをさらえました。
精密テーブルなどにもねじ研したねじで使っている方法です。
リクエストが有れば販売しようと思っています。


Re: M10送りねじ - ひま爺 2008/09/21(Sun) 10:15 No.287
mmさん、こんにちは。
これ、とっても良い考えですね。

バックラッシュを補正する(ガタを少なくする)方法として
更にナット外径部分に段差をつければ、両方から締め付ければガタは無くなりますね。
その位置でハウジングで固定するってのは如何でしょうか。
簡単な方法なら段差の代わりにCリンク溝を付けてリンクで固定って方法もありますね。

長尺ものを考えてますが、2m近くになると中央付近が垂れ下がってくるのでそこそこ太いネジを使う事になるのが難かもですが、可能性はありますね!


Re: M10送りねじ - みにま 2008/09/21(Sun) 23:01 No.288
商品化希望。
調整容易化のアイディアとして。
1)片方のナットとケースにキー溝入れて、ナットの回転を抑制して軸方向の動きのみとします。
2)ナットとナットの間にスプリングを入れて、1)とは反対側のナットで対向するナット間のテンションを調整し、ナットのケースのすり割り部のネジで固定します。

 ずん切りねじのピッチ精度がうねっても、適当なテンションが保たれると思われます。


Re: M10送りねじ - mm 2008/09/22(Mon) 15:40 No.290
こんにちは
色々使い方が有るようですね。
ナットケースは15φのただの穴ですが片側を少し緩めて回すことでバックラッシュ調整が出来ています。
お買い物に追加しておきました。
興味の有る人は試してみてください。


CNC情報交換ソーシャルネット... 投稿者:ジェームズ 投稿日:2008/09/07(Sun) 12:47 No.275 ホームページ
こんにちは!

以前から、拝見してて楽しませていただいております。
何度か、書き込みもさせていただいており、ありがとうございます。

最近、「CNC情報交換ソーシャルネットワーク CNC ZONE」

http://sns.cnc-zone.net/

というサイトをオープンしました。

CNC専用に特化した情報交換を目的とした、SNSになっております。

掲示板とは一味違った形での情報交換を目的としております。

フォルムさんのところでは、CNCに関する話題も多く、アクセスする方々もCNCに興味をお持ちの方々が多いのではないでしょうか?

是非、参加いただき、情報交換をお願いしたく、お知らせいたします。

よろしくお願いします。

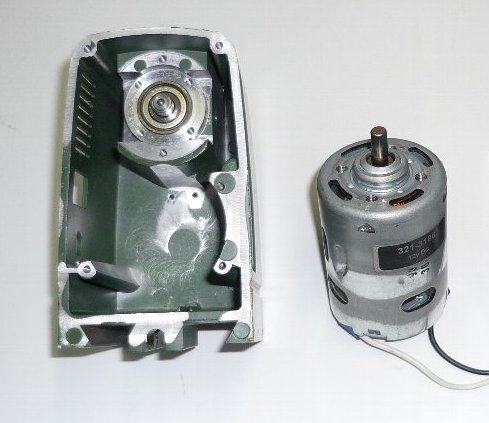

DCモーター 投稿者:NCTOOL 投稿日:2008/08/06(Wed) 22:50 No.248
mmさん お久しぶりです。
ソフトの宣伝もありがとうございます。

先日、大き目のモーターを購入したのでプロクソンに付けてみました。
スペック的にはNサーボの直径60cmのモーターよりも上のようですが、実際の所は解りません。
(コレット部分に木を当てて止めようとしても、ほとんど回転が落ちないのでオーバーパワーのようですが)
音は回転が低い分、ラジコン用ブラシレスよりも多少は静かですが大差は無い感じです。


Re: DCモーター - mm 2008/08/07(Thu) 09:49 No.249
こんにちはTCTOOLさん
モータ交換のご紹介有難うございます。
良さそうなモータですね
このモータはどこで購入できますか?
ラジコン用ブラシレスは低速が弱そうなので私も少し大きめのDCモータでテストしたいと思っていました。
音が多少なのは少し残念ですね


Re: DCモーター - NCTOOL 2008/08/07(Thu) 10:16 No.250
ここです→ http://jp.rs-online.com/web/3213186.html

内蔵するのには本体の加工が必要ですが、上に乗せるのなら簡単に改造出来ると思います。
もっと高速の850と言うのもあり、どちらを購入するか迷いましたが
回転が上がる分、音も大きいと思い800にしました。
構造はマブチのモーターと同じなので、音質も全く同じ感じがします。


Re: DCモーター - mm 2008/08/07(Thu) 17:03 No.251
NCTOOLさん有難うございます
RSにDCモータも有ったんですね
私は何個かDCサーボモータの出物を買ったので試してみたいと思います。
安川等のDCサーボモータは回転数は4500rpmくらいしか回らないのですが空回転では静かでした
またお願いします。


はじめまして 投稿者:otto 投稿日:2008/07/30(Wed) 10:50 No.246
この世界に足を踏みいれた者です。

マシンは部品待ちとなっており、勉強も兼ねてGコードの作成の手順を確立しようと格闘しています。

ソフトはMach2を使う予定ですが、DXFからGコードが上手く作成できず、話題になっているDesKAMを試そうとしたところパスワードの登録が必要で、とりあえず作成できたのがNCVCです。

これからもう少し過去の記事も掘り下げて熟読しようと思いますが、とりあえずご挨拶と言うことで書き込ませて頂きます。

Re: はじめまして - mm 2008/07/30(Wed) 11:37 No.247
はじめましてottoさん
DesKAMの以前のバージョンは登録も必要無かったのですが現状は登録が必要な様です。
以前ライセンスとを購入しようとしたのですがうまく連絡が取れなかったのでやめてしまいました。
最近WT3NCを使いはじめました。
価格も手ごろで機能も充実していると思います。
DesKAMの場合Gコード作成時の設定など書類保存できないのと工程ごとにばらばらのGコードを作くることしかできません。
現状のバージョンは未確認です。
WT3NCは1つのソフトで作図とGコード作成 Gコード確認が出来、書類保存が出来るので加工方法の情報も後で見直せるので便利です。
がんばてください
