よいお年をお迎えください 投稿者:sho 投稿日:2010/12/29(Wed) 18:44 No.1166
mmさん、本年は色々とありがとうございました。この前のテー
ブルの作りのよさにはとてもびっくりしました。実際に使える
よいモノを今後も楽しみにしています!またよろしくお願いい
たします。

Re: よいお年をお迎えください - mm 2010/12/31(Fri) 19:42 No.1171
こんばんはshoさん
今年も色々有難うございました。
蜂の巣テーブルは私が加工したのでまあまあです。
今年はわりと加工屋さんが忙しかった様です。
来年も、また色々作りたいと思っているのでお付き合いお願いします。


弱力ワークの取りつけ 投稿者:ノンノ 投稿日:2010/12/07(Tue) 18:43 No.1118
マイクロ吸盤を見つけました。
何かに使えますか?

Re: 弱力ワークの取りつけ - mm 2010/12/07(Tue) 22:07 No.1119
こんばんはノンノさん
どんな吸盤ですか?


Re: 弱力ワークの取りつけ - ノンノ 2010/12/08(Wed) 11:07 No.1121 ホームページ

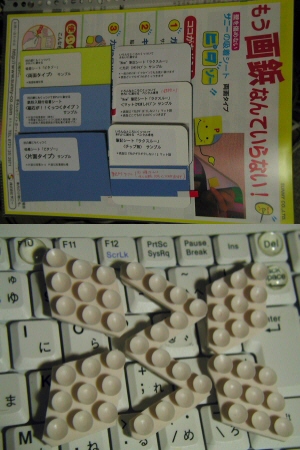

マイクロ吸盤で3種類有ります。
吸盤のみのもの、裏打ち板があるもの、どちらも鉄粉入りが有って
裏打ち、鉄粉入り、は柔軟さが無くなり、厚みが増えます。
片面が一番薄く、両面テープで貼り付け、
プリント基板程度の加工には耐えそうです。

プリント基板のフォトレジスト塗布乾燥用にスピンコータを考えていまして、
取りつけに古来の吸盤にしようと思うと取り付けが難しく、
調べているうちに見つけました。
軸に少し柔軟な状態で角板、円盤を取りつけブン回すと上手く塗れます。

画像は他でも使っています。



蛇腹 投稿者:mm 投稿日:2010/11/29(Mon) 10:57 No.1094

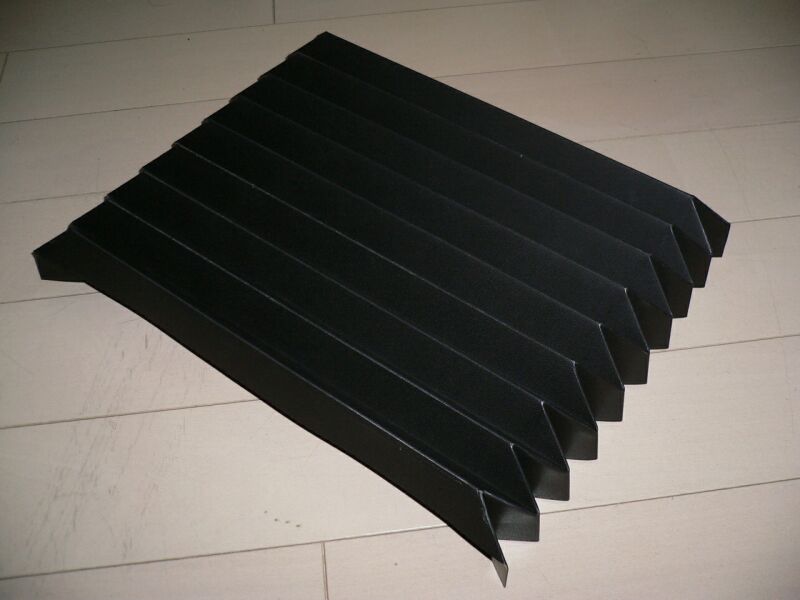

以前から時々話題に成っていた蛇腹を作ってみました
色々材料を試した結果0.7mmのPPシートを使いました。
大きなCNCにボールペンの先を付けて山折に成る部分を両面から0.5mmくらい押し付けて罫書き作りました。
後は耐久性ですかこれから使ってみます。


Re: 蛇腹 - ノンノ 2010/11/29(Mon) 13:41 No.1096
良いですね。
PPシートは折り曲げ耐久性があるので、出所のしっかりしたもの
(再生品でない)場合長持ちします。

テトロン布を裏打ちすると良いとも聞きます・・
変成シリコン接着剤?熱接着?・・方法は知りません。


Re: 蛇腹 - mm 2010/12/02(Thu) 09:33 No.1103
こんにちはノンノさん

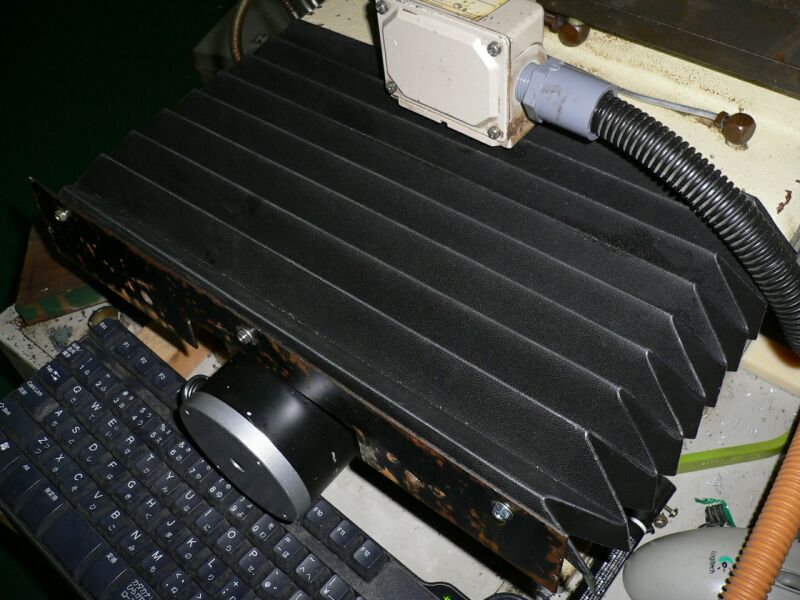

ポリカーボネートで挑戦していたのですが硬く思うようにならないのでPPシートにしました。
カインズホームで買ったPPシートですがしばらく使ってみます。
また教えてください。



Re: 蛇腹 - F51 2010/12/03(Fri) 16:29 No.1106
鉄のおもちゃのオプションパーツかな?と思いましたが
違う機械のですね。


Re: 蛇腹 - mm 2010/12/04(Sat) 09:23 No.1107
こんにちはF51さん

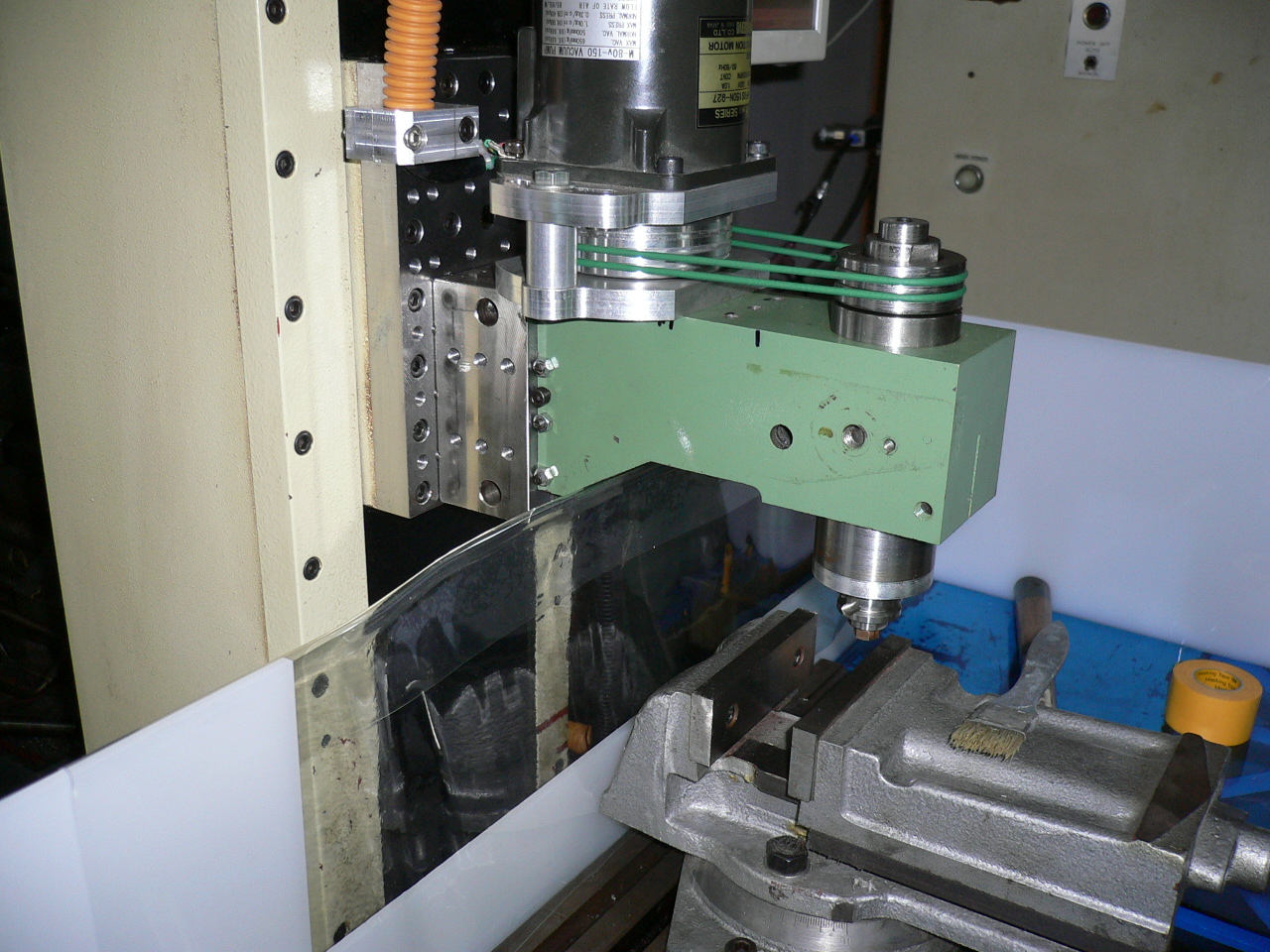

最近進めているのは紹介して頂き、近所で譲ってもらったNCフライスです。
主軸はちょっとATCからは戻れずX1用に作っていた物を付けました。
取りあえずはクイックチェンジとして使うつもりです。
ちょこっとモータと主軸を付ければと思っていたのですが
前のユーザーがヘッドを切り落としたことでスライドが歪みぜんぜん動かず、Z軸のあたり出しにだいぶ時間が掛かりました。



Re: 蛇腹 - mm 2010/12/04(Sat) 09:28 No.1108

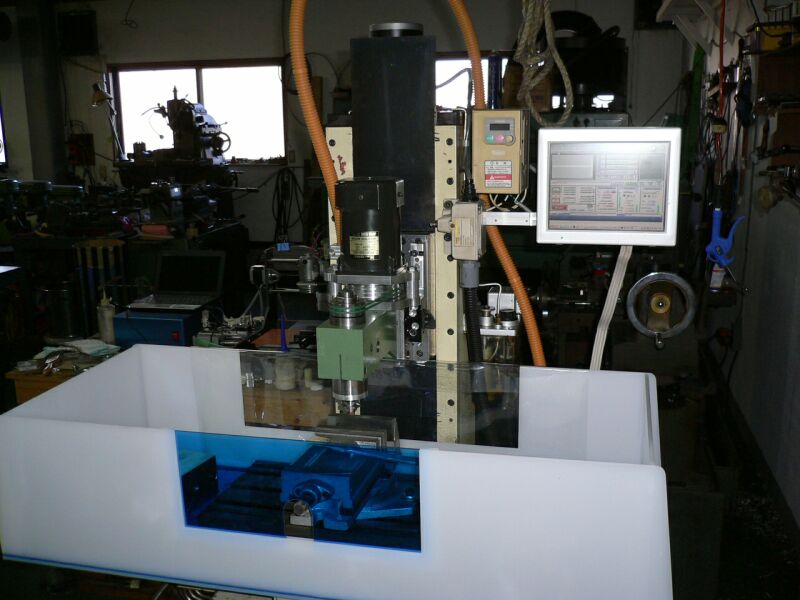

全体には現状こんな感じです。
鉄を加工したいので後は切削油の準備です。
クーラントポンプは秘密基地さんの物を購入しました
http://item.rakuten.co.jp/auc-himitsukichi/a-024-1/
安いですね



mach3 投稿者:mamo 投稿日:2010/11/26(Fri) 16:59 No.1084
M-001 プロクソンマイクロフライステーブル + CNCセットとmach3を準備しました。組みあがったのですが、2005-form基板を用いる場合のmach3のconfigなどの設定が判らないのです。
どなたかご教示いただけますでしょうか。

Re: mach3 - mm 2010/11/26(Fri) 17:14 No.1085
こんにちはmamoさん
Mach3の設定はロックヒルさんが上手く書いてくれています。
http://homepage3.nifty.com/rockhill/cnc-h-15.htm
を見せてもらって下さい。
解らない場所が有れば質問してください。


MACH3TURN ねじ切り 投稿者:sho 投稿日:2010/11/14(Sun) 21:29 No.1055
マニュアルには1カ所切り欠きを広くすることで、スレッディ
ングのタイミングを図るとあるのですが、うまく、回転数が表
示されません。1カ所切り欠きの場合はインデックス入力へと
あり、それ以外はタイミング入力とあります。でも、タイミン
グ入力では回転数が表示されません。話題として、MACH3TURN
でねじ切りされている方おりましたら、ご教授頂けると助かり
ます。

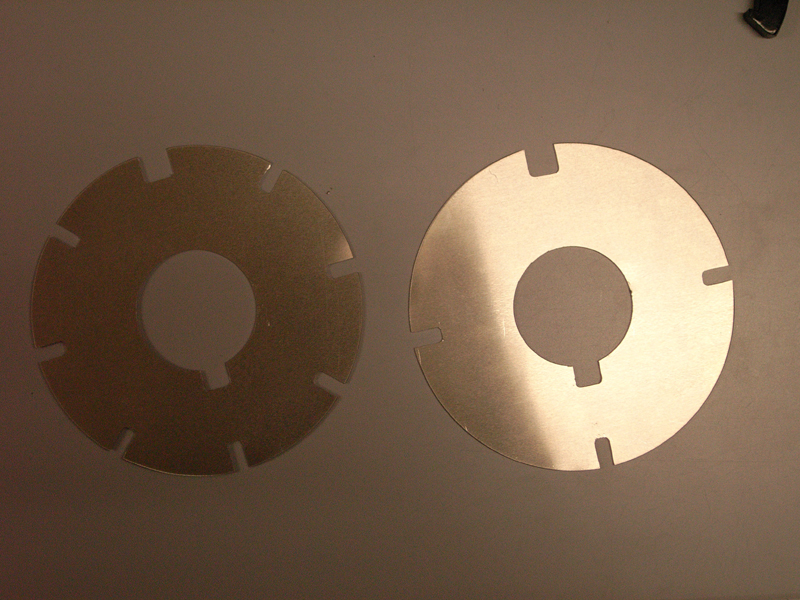

2種類作製しましたが、切り欠き4個の方を取り付けました。


Re: MACH3TURN ねじ切り - sho 2010/11/14(Sun) 21:30 No.1056

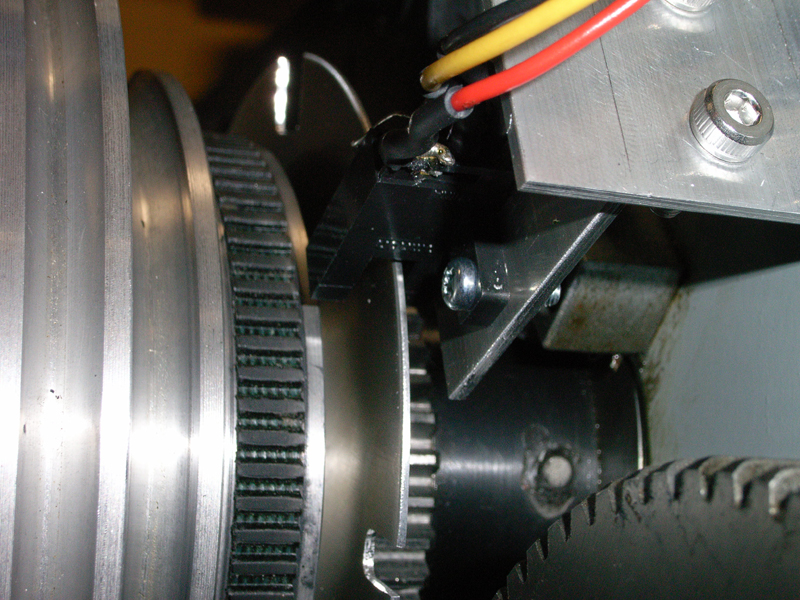

取り付けた状態です。


Re: MACH3TURN ねじ切り - sho 2010/11/15(Mon) 17:31 No.1061
自己解決しました。macsupportにも沢山この症状について報告
がありました。アルミ丸棒か何かでスレッディングしてみよう
と思います。mach3turnにindex入力することで、スッテピング
やサーボモータなどを主軸モータとして使わずに(無改造で)
ねじ切りが出来るのはこのソフトの興味あるところですね。


Re: MACH3TURN ねじ切り - mm 2010/11/15(Mon) 19:32 No.1062
こんばんはshoさん
解決したんですか
私も電話の後pdfを見たのですが解りませんでした
回転を早くすると送りも早く成りますか?
現状私の場合回転を早くするとF値の表示が少なくなります。
また教えてください。
