鉄のおもちゃ用のコレットについ... 投稿者:TK 投稿日:2010/05/08(Sat) 22:54 No.337
フォルム様
鉄のおもちゃ用に購入したTO-002 6mmスピンドル部品についてですが
コレットが芯ぶれする様になってしまったため新しいものを欲しいのですが
コレット部のみ扱ってますか?
E-005 PNC-3000用6mmコレットの形が似ているので使えるのかと期待しているですが、よろしくお願いします。

Re: 鉄のおもちゃ用のコレットに... - mm 2010/05/08(Sat) 23:27 No.338
こんばんはTKさん
コレットは同じものです
ご検討ください


Re: 鉄のおもちゃ用のコレットに... - TK 2010/05/09(Sun) 16:36 No.340
ありがとうございました。
早速注文しましたのでよろしくお願いします。


便利な機械 投稿者:mm 投稿日:2010/05/08(Sat) 14:11 No.335

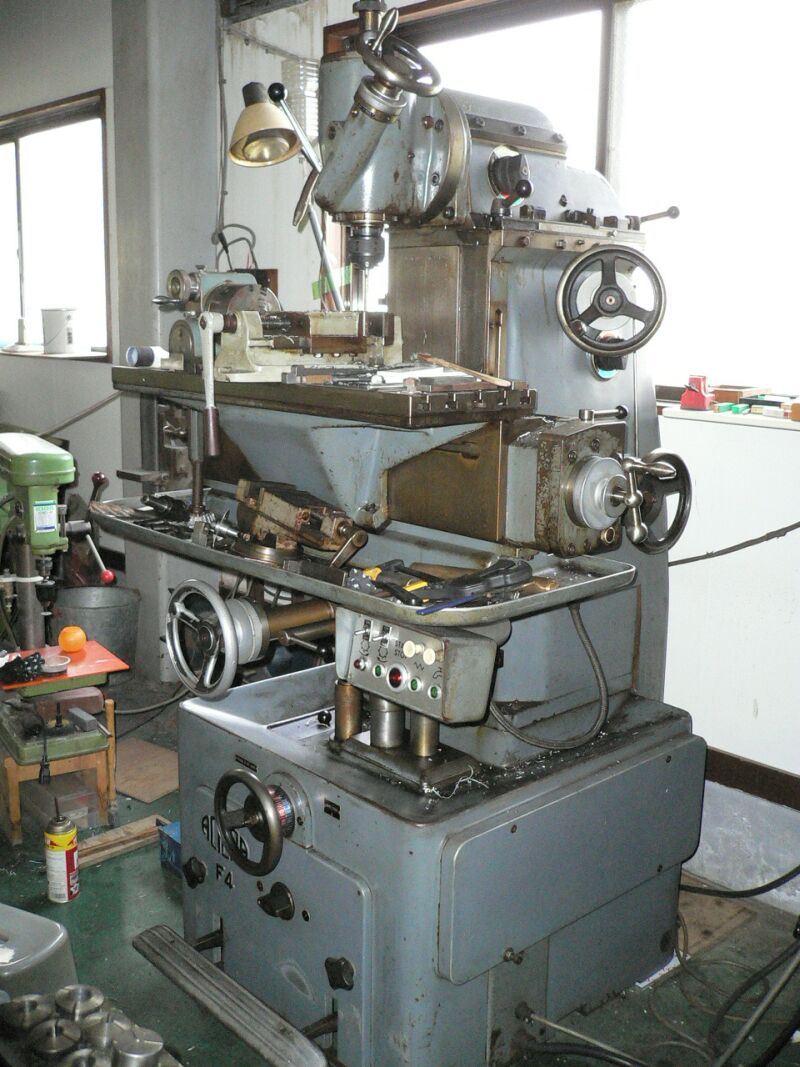

最近 ACIERA F4 スイス製のフライスを手に入れました
XZに自動送りが付います。
最近の適当な部品作りに大活躍です。
アタッチメントで横になったり今の主軸に取り付けるアングルユニットも付いてきました。
スロッターアタッチメントも有ったらしいのですが行方不明の様です。
Y軸が頭が動く構造の為立ち位置が右横になる感じです。
1.2トン有るので小物加工には十分な剛性です。

コンパクト7CNC2 投稿者:mm 投稿日:2010/05/08(Sat) 13:48 No.331

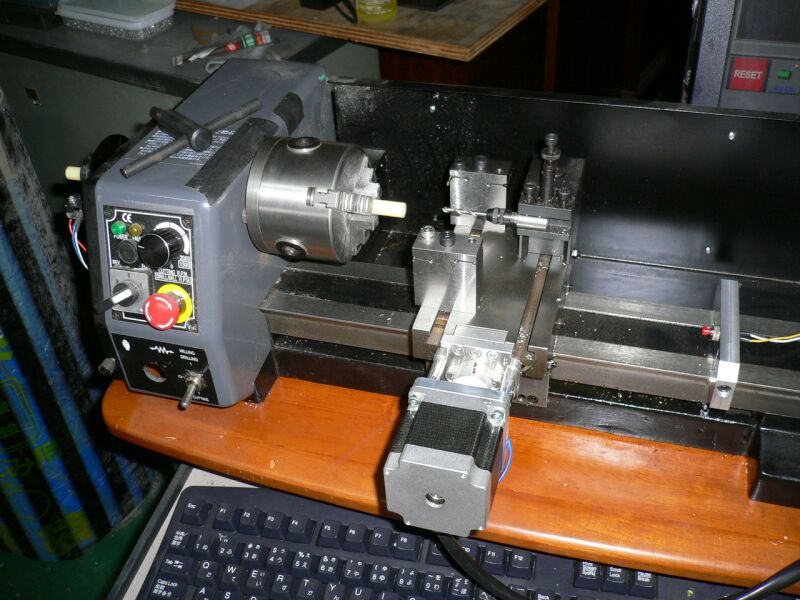

北村のNC旋盤を動かし始め少しNC旋盤についても判ってきたのでコンパクト7CNCに必要そうな物を追加しました。

Re: コンパクト7CNC2 - mm 2010/05/08(Sat) 13:50 No.332

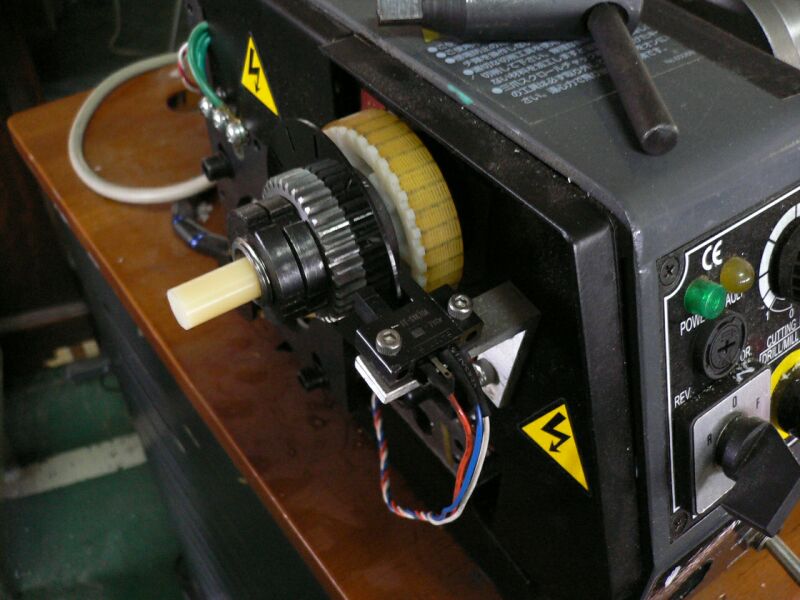

NC旋盤も汎用と同じで送りは1回転何mmが普通の様なので主軸回転を取り込むためにフォトセンサーを取り付けました。


Re: コンパクト7CNC2 - mm 2010/05/08(Sat) 13:52 No.333
工具交換するためにはフライスと同じく機械原点が必要なのでホームスイッチを取り付けました。
X軸は部品を作ったときに取り付くようにしていたので付けただけです。



Re: コンパクト7CNC2 - mm 2010/05/08(Sat) 13:54 No.334

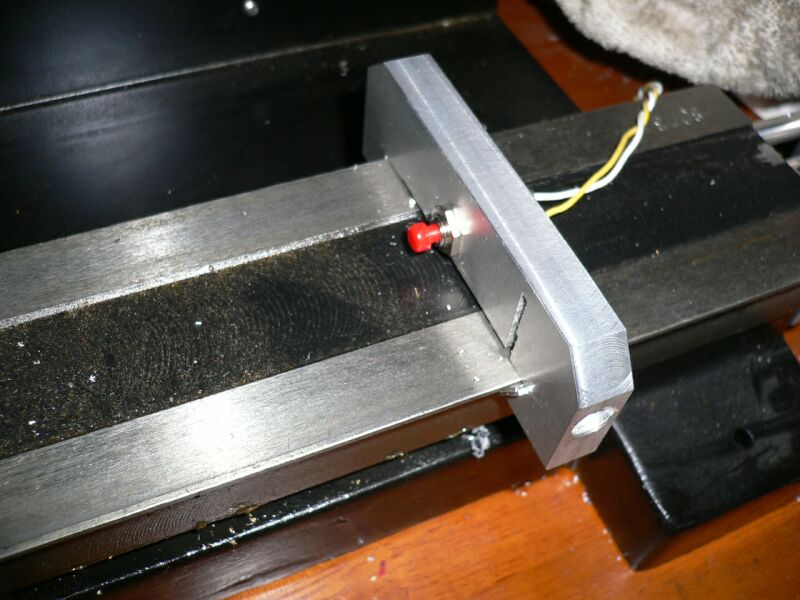

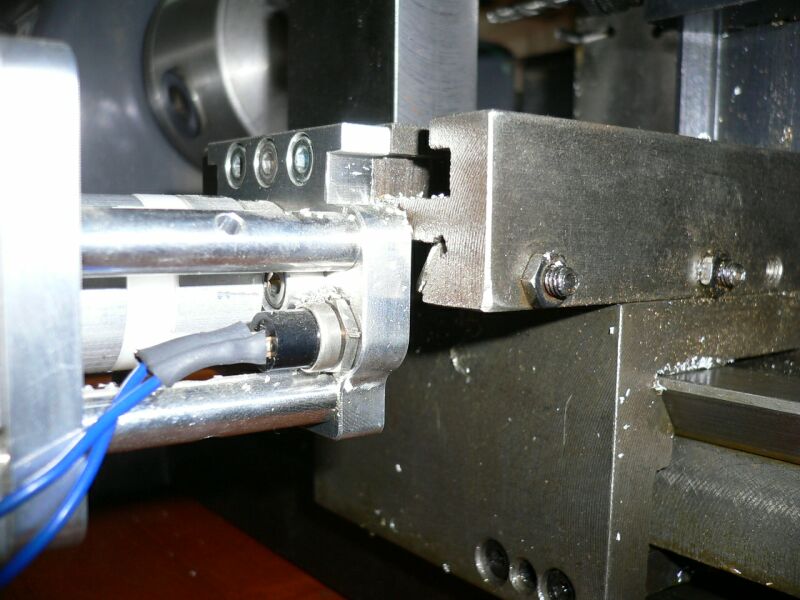

Zホームはブラケットを適当に作って付けました。


鉄のおもちゃクイックチェンジ 投稿者:mm 投稿日:2010/04/28(Wed) 19:19 No.292
こんばんは先日から加工していたT5規格のツールですが、ベンチを改造するのがめんどくさくなり、練習用に買ってあった北村のNC旋盤で加工しました。
NC旋盤で加工してもテーパー部は難しいです
とりあえず使えそうな感じになったので主軸やドローバーは汎用旋盤で作ってみました。
T5なら鉄のおもちゃにも手ごろな大きさです。


Re: 鉄のおもちゃクイックチェン... - mm 2010/04/28(Wed) 19:22 No.293

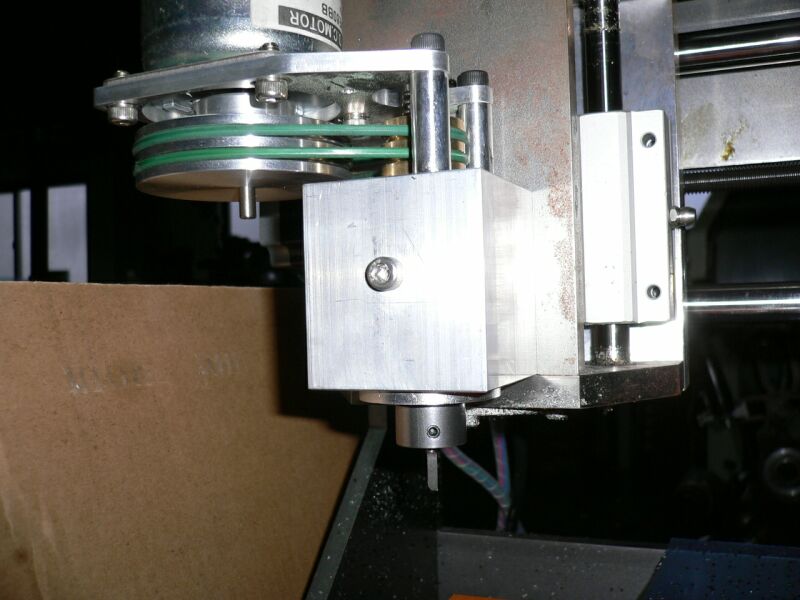

取り付けるとこんな感じです
元のスピンドルブロックを加工したのでほとんど見た目には変わりません



Re: 鉄のおもちゃクイックチェン... - mm 2010/04/28(Wed) 19:48 No.294

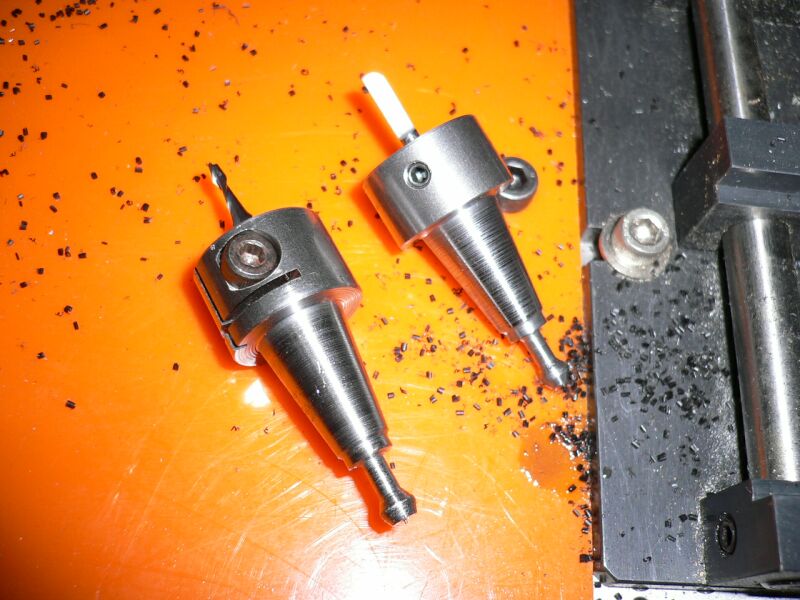

カッターの取り付けは簡単に2種類作ってみたのですが。割りを入れたものはバランスが悪く振動します。
Dカットでもしてバランスを取れば良いかも知れませんが、押しねじの方が簡単なのでしばらくは押しねじで使ってみるつもりです。
ATCにならなくても工具の長さを合わしておけば便利そうな気がしています。
工具解除用のエヤーシリンダーは頼んだのでつけるつもりです



Re: 鉄のおもちゃクイックチェン... - mm 2010/05/03(Mon) 20:54 No.308
こんばんは

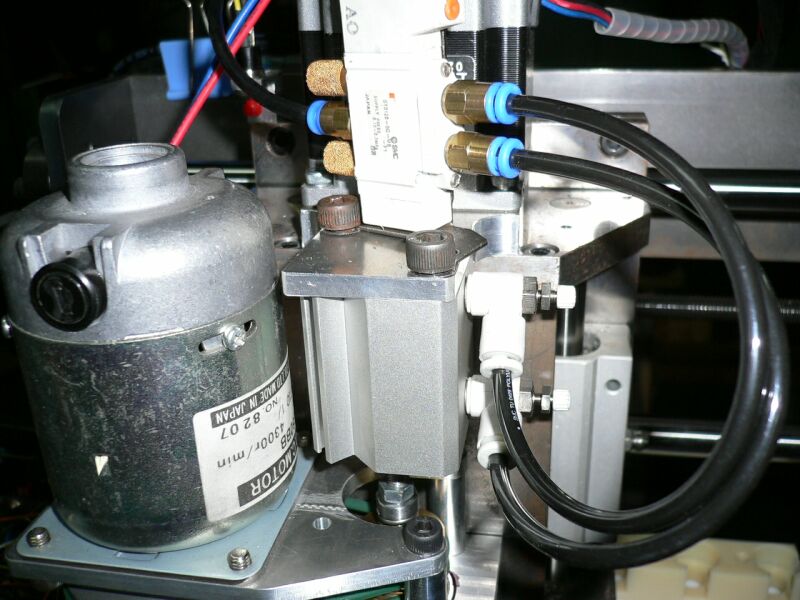

今日はまずエヤーシリンダーを取り付けました。
20φで大丈夫でした。



Re: 鉄のおもちゃクイックチェン... - mm 2010/05/03(Mon) 20:56 No.309

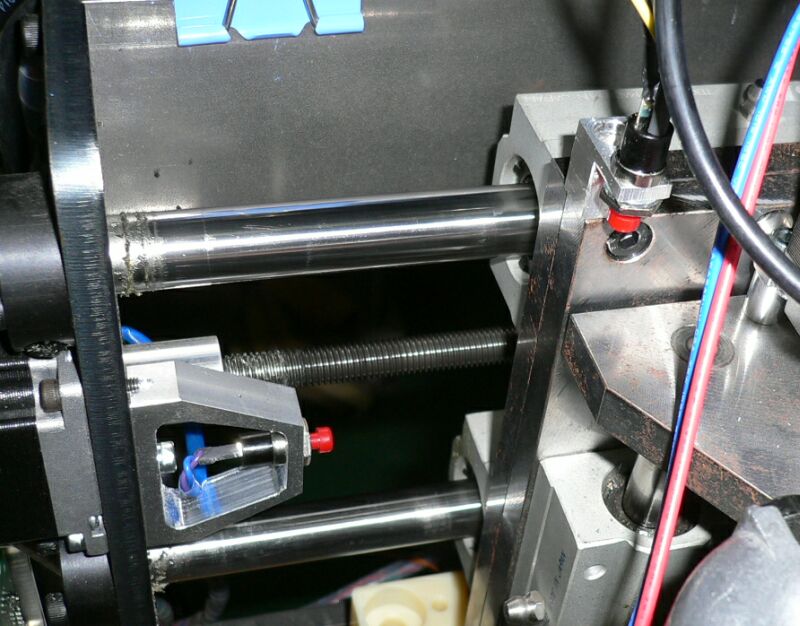

ツールチェンジするにはホームスイッチも有った方が良いので以前作りかけていた物を取り付けました。


Re: 鉄のおもちゃクイックチェン... - mm 2010/05/03(Mon) 21:02 No.310

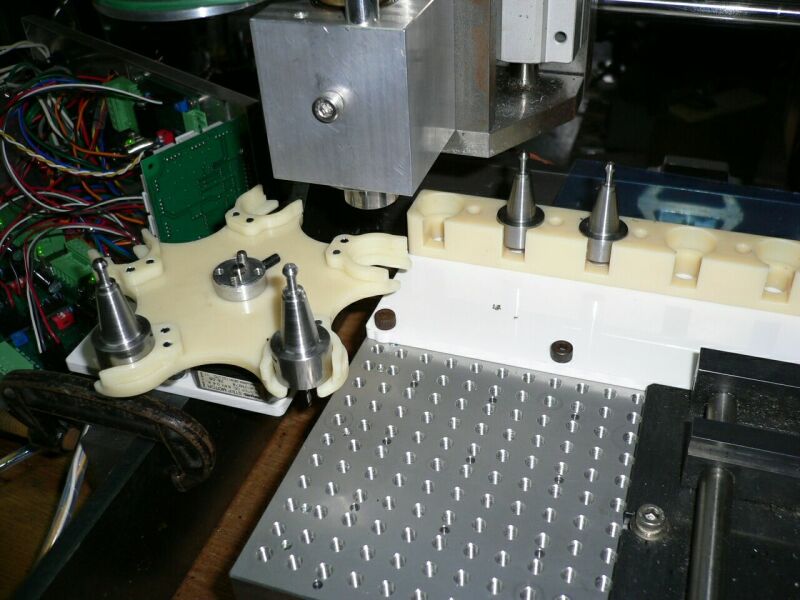

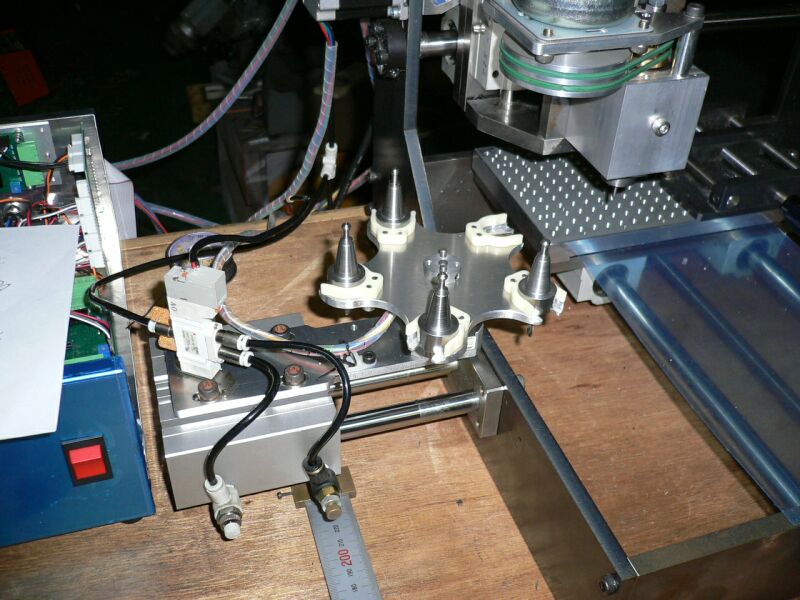

ついでにツール置き場の模型を2種類作ってみました
奥のツール置き場は以前試した動かし方なので問題ないのですが、工具置き場を回す方法はC軸に割り当てて適当にマクロを変更してみたのですが、上手く動きませんでした。
1列並びのマクロは
------------------------------
'ToolChange Macro For Bed type tool changer 11/05 Brian
Sub Main()
OldTool = GetOEMDRO (1200) 'Tool In spindle DRO You must add this to your settings screen
x = GetToolChangeStart( 0 )
y = GetToolChangeStart( 1 )
z = GetToolChangeStart( 2 )
a = GetToolChangeStart( 3 )
b = GetToolChangeStart( 4 )
c = GetToolChangeStart( 5 )
tool = GetSelectedTool()
NewTool = tool
'Tool Changer Macro (Bed Type)
MaxToolNum = 7 'Max number off tools for the changer
ToolDown = -52.0 'Z Pos to Get or drop a tool
ToolUp = 0.00 'Z Hieght to Rapid from tool to tool
If NewTool = OldTool Then
Exit Sub
End If
While NewTool > MaxToolNum
NewTool = Question ("Enter New Tool Number up to " & MaxToolNum)
Wend
Code "G00 G53 Z" & ToolUp
While IsMoving()
Wend
Call MovePos(OldTool)
While IsMoving()
Wend
Code "G53 Z" & ToolDown
Code "G4 P.75"
While IsMoving()
Wend
ActivateSignal(Output6) 'Turn On Draw bar to release the tool
Code "G4 P1.0" 'Wait for the tool to release
'SystemWaitFor (7) 'Wait for the tool Release Limit switch
Code "G53 Z" & ToolUp
Call MovePos(NewTool)
While IsMoving()
Wend
Code "G53 Z" & ToolDown
Code "G4 P.75"
While IsMoving()
Wend
DeActivateSignal(Output6) 'Turn Off Draw bar to Clamp the tool
Code "G4 P1.0" 'Wait for the tool to Clamp
While IsMoving()
Wend
Code "G53 Z" & ToolUp
Call SetUserDRO (1200,NewTool)
SetCurrentTool( NewTool )
Code "G00 X" & x & " Y" & y 'Move back to where the tool change was prompted
End Sub

Sub MovePos(ByVal ToolNumber As Integer)

Select Case ToolNumber
Case Is = 1
Xpos = 9.60
YPos = 212.60
Case Is = 2
Xpos = 44.60
YPos = 212.60
Case Is = 3
Xpos = 79.60
YPos = 212.60
Case Is = 4
Xpos = 114.60
YPos = 212.60
Case Is = 5
Xpos = 149.60
YPos = 212.60
Case Is = 6
Xpos = 184.60
YPos = 212.60
Case Is = 7
Xpos = 219.60
YPos = 212.60
End Select

Code "G53 X" & XPos & " Y" & YPos
End Sub
Main
--------------------------------------------
こんな感じで動いています。
C軸を回すにはどうしたら良いですかね?



Re: 鉄のおもちゃクイックチェン... - あらちゃん 2010/05/06(Thu) 17:35 No.319
初めて書き込みします
回転型のツールマガジンであればメカ機構にして
モータは一般のオリエンタルACモータで近接で
入りきりすれば良いのではないでしょうか。
ゼネバ、欠歯、パラレルカム機構などでは如何でしょうか
もしも検討違いであればお許しください


Re: 鉄のおもちゃクイックチェン... - mm 2010/05/07(Fri) 01:26 No.323
こんばんは あらちゃん さん
コメント有難うございます。
外にマイコンやシーケンサ等を付ければ色々出来そうですが
取りあえず1枚のパラレルで出来る範囲で試しています。
取りあえず動きそうに成ったのでスライドシリンダーを追加し加工範囲を邪魔しない様に部品を作りました。
明日にでも動画を撮って見ます。
また色々教えてください。



Re: 鉄のおもちゃクイックチェン... - mm 2010/05/07(Fri) 14:48 No.326
動画を撮ってみました
http://www.youtube.com/watch?v=UEB-kHkdXyI


Re: 鉄のおもちゃクイックチェン... - NCTOOL 2010/05/07(Fri) 21:28 No.328
mmさん こんばんは

素晴らしいの一言です!!
私も先日メインで使っているCNCのスピンドルを剛性アップのために改造しました
シャンク径は30mmにしたので、ATCも可能かと思いましたが
ハードルが高そうだったので止めておきました。
短期間であっさり完成させてしまうのは流石ですね。


凄いですね。 - riki 2010/05/07(Fri) 23:18 No.329
素晴らしいの二言です。!!
機構や動きは勿論のこと
エアシリンダの下敷きに定寸出し用の尺がぴったりだなんて。
過日、ヤフオクで5相PMのロータリテーブルは私が落としました。1個おまけでもらった動きの渋いやつ欲しいですか?


Re: 鉄のおもちゃクイックチェン... - mm 2010/05/08(Sat) 13:42 No.330
こんにちは
NCTOOLさん
30φシャンクは大きいですね

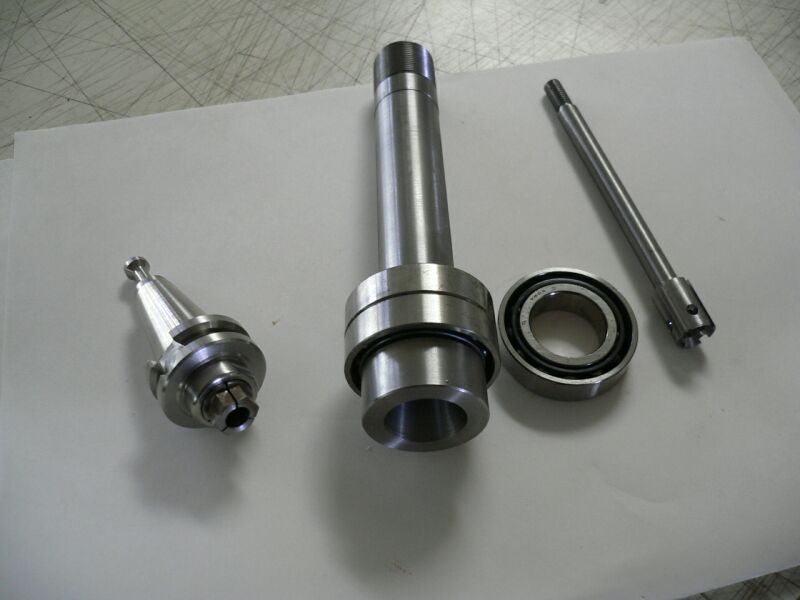

以前加工屋さんでBT15の物を作ってもらったのですがテストするには大きいので自分でT5規格の物を作って見ることにしました。
写真の物でシャフトが20φでツールが付く部分が30φです。
T5のATCはNC旋盤から始めたのでだいぶ時間が掛かりました
ツールは北村のNC旋盤で作ったのですがシャフトは汎用やペンチで加工テストをしながら適当に作ったので図面もない状態です。
鉄のおもちゃに使えそうなサイズなのでメモを整理して図面を書いています。
NC旋盤の勉強にシャフトもNCで加工してみたいと思っています。
riki さん
ロータリーテーブルriki さんだったんですね
暖かくなったのでバイクで持ってきてくれるとうれしいです。
rikiさんもATCやります?
あまり綺麗に加工できないですがツールの後ろはNC旋盤で加工しても良いです。
その他は汎用旋盤で出来ます。

工具長補正も多分上手く行っていると思うのですが加工してみないと判らないですね
Machの旋盤のツールオフセットはどうも上手く行かない感じです。

一緒に試したい人がいれば良いのですが

またお願いします。



コンパクト7CNC 投稿者:mm 投稿日:2010/02/26(Fri) 14:27 No.73
久しぶりにCNC旋盤の練習をしました

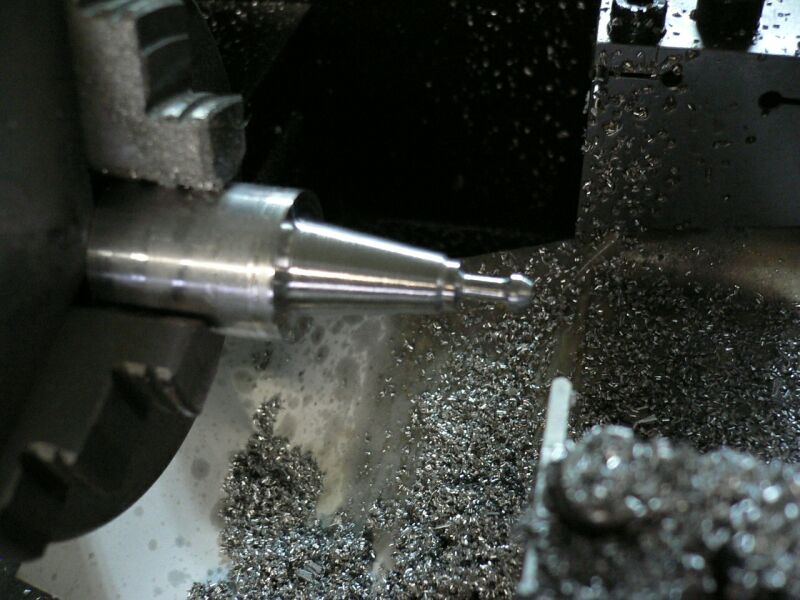

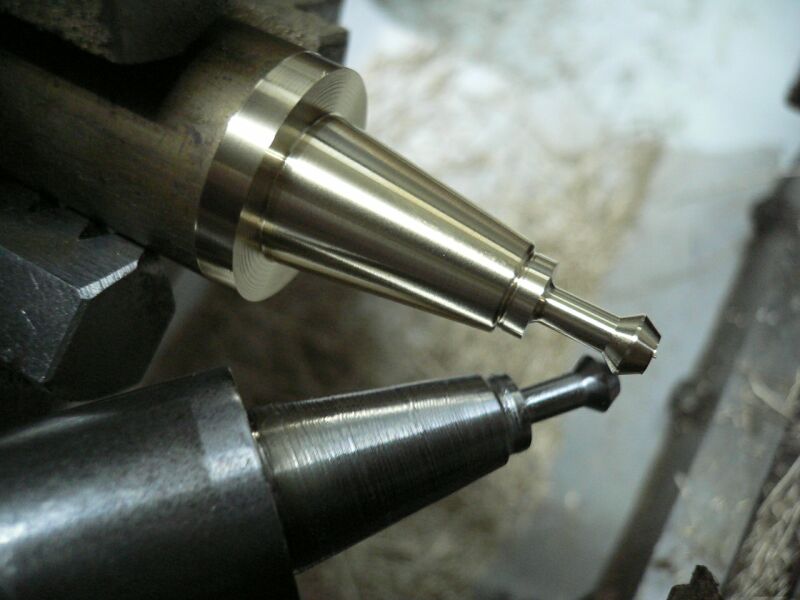

ATC用にBT15は外注で何個か作ってもらったのですがやっぱり私のおもちゃ用には大きいのでユキワの5Tと言う規格の物を模型程度にアルミで加工してみました。
カッターは突っ切り2mmの様な物の先端をRにしたもの1本で加工です。
これくらいの大きさが有れば6mm工具は使えそうです。



Re: コンパクト7CNC - mm 2010/03/21(Sun) 21:33 No.169
こんばんは

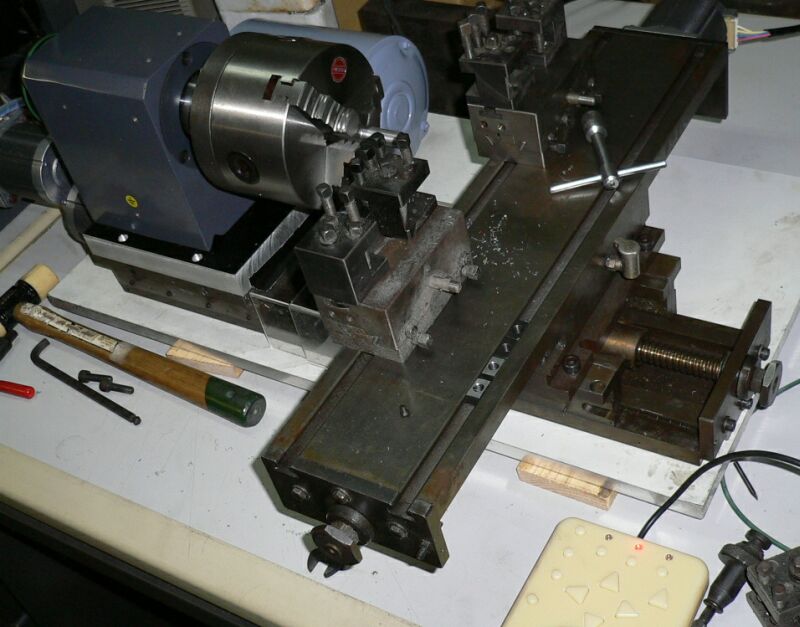

小物試作用に旋盤らしき物を作ったと言うよりは並べて組み立てて見ました
スライドテーブルが鉄なので組み立てると一人で持てないくらいになりました
100mmチャックに200Wのインダクションモータをインバーターで回しています。
テパで鉄を削って見ましたが良い感じです
Xテーブルが長いのでいろいろ試せそうです
テーパー加工など楽しみです。



Re: コンパクト7CNC - NCTOOL 2010/03/22(Mon) 09:10 No.170
おはようございます
剛性もありそうで良さそうなテーブルですね
スピンドルが上下したら横フライスみたいで、面白そうなカタチだと思います。
この旋盤でATCの量産開始でしょうか?


Re: コンパクト7CNC - mm 2010/03/22(Mon) 19:25 No.176
こんばんはNCTOOLさん
剛性はちょっと有るかな?くらいです
今日は鉄で前回の10Tのテーパーを加工してみましたが
荒加工は気持ちよく切れていたのですが終わって見ると綺麗では無かったです。
小物の試作くらいに使えればと思っていますが、鉄を加工するには、まだ色々検討が必要な感じです。
また相談に乗ってください。

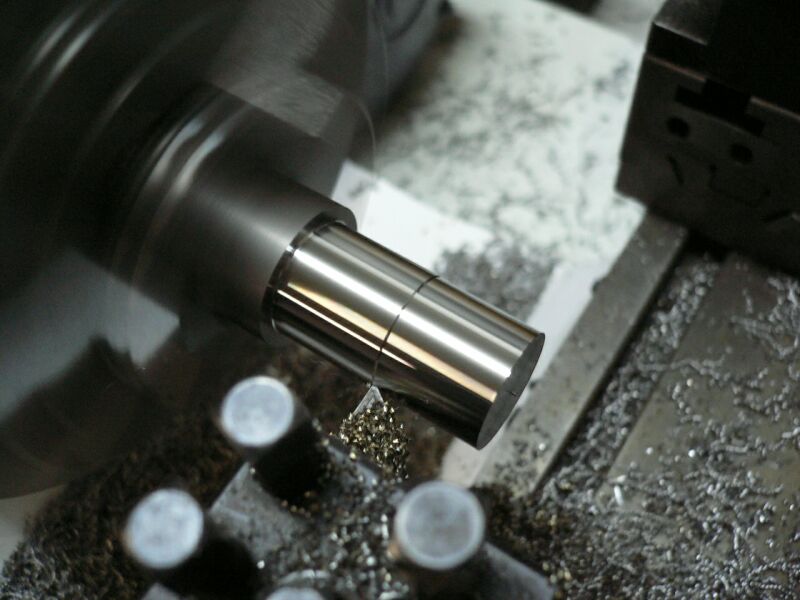

荒加工中の写真です



Re: コンパクト7CNC - mm 2010/03/22(Mon) 19:27 No.177

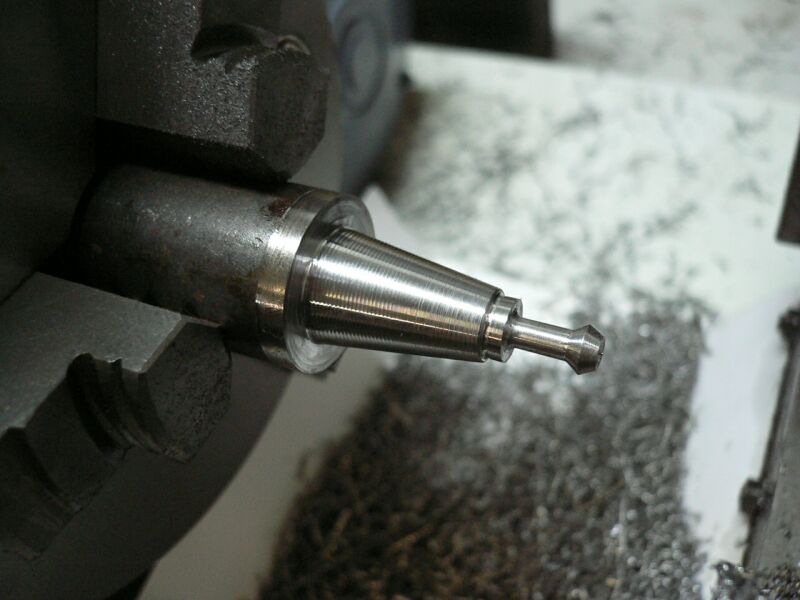

終わってみると


Re: コンパクト7CNC - mm 2010/04/12(Mon) 22:40 No.252
こんばんは
ちょっとスピンドルのカラーが樹脂だったのが気になっていたので鉄にしてまた同じ加工をしてみましたが
100mmチャックの張り出しが大きく45Cの加工には剛性不足のようです。
鉄を加工するにはスピンドルを変更しないと駄目な気がしてきました。
近いうちに鉄加工が出来るペンチの主軸に変えてみるつもりです
45Cのテーパー加工は結構難しいです
主軸の回転制御も必要かも?
刃物も悪いのかも?



Re: コンパクト7CNC - NCTOOL 2010/04/13(Tue) 18:53 No.255
写真ではかなり良くなっているように見えますが、、、。

>近いうちに鉄加工が出来るペンチの主軸に変えてみるつもりです

ベンチレースの主軸は、軸受け部分のスパンが倍以上あると思いますので、違いは大きいですね。
クロステーブルをベンチのベットに固定してしまう方が早いかも?


Re: コンパクト7CNC - mm 2010/04/14(Wed) 12:26 No.256
こんにちはNCTOOLさん
カラーを鉄にして良く成った気はするのですが鉄をテーパー加工すると主軸が暴れる感じです。
突き出しが多いのでしょうがない感じです。
昨日近所の機械屋さんに北村のKL-20を持ってきてもらいました。
ベットにクロステーブルを乗っけるつもりだったのですが芯高を図って見るとクロステーブルの厚みと同じくらいでした
どうしようかなて感じなのでまたしばらく保留になりそうです
