縫い目　投稿者：おろち 投稿日：2006/05/20(Sat) 23:21 No.425

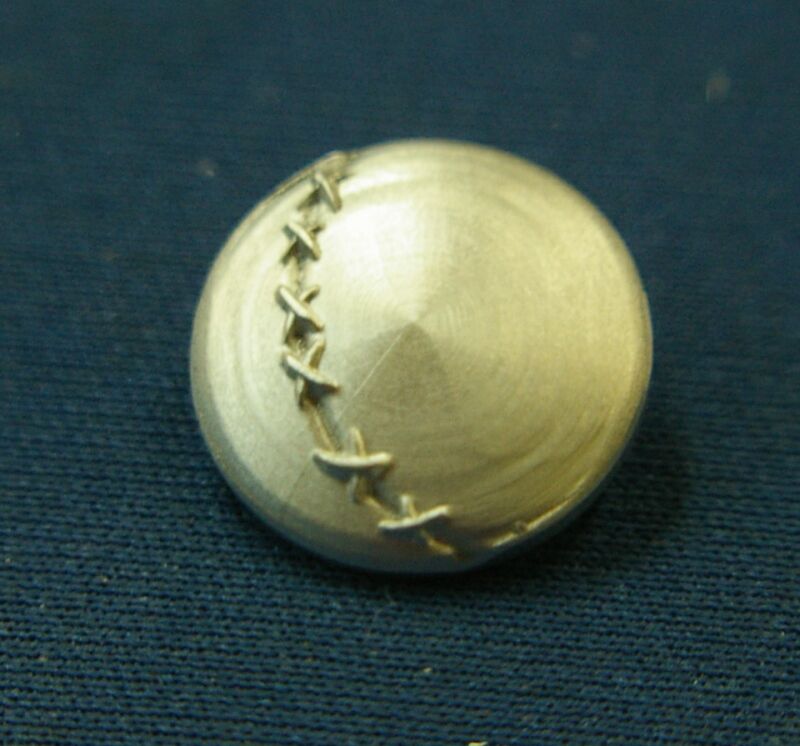

縫い合わせた感じのボタンにしました。
ボタン久しぶりです。

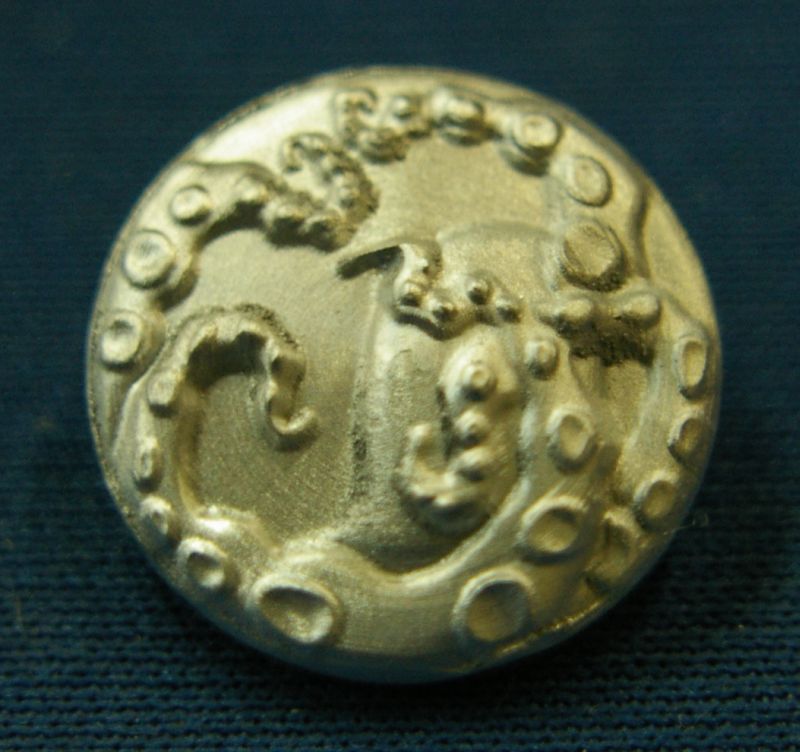

たこ　おろち - 2006/05/24(Wed) 22:32 No.430

こんばんは
久しぶりです。
おもしろいのができました。
たこです。

Re: 縫い目　ニシハマ - 2006/05/25(Thu) 23:02 No.431

おろちさんいいですね。
海シリーズとか名産物しりーずとか
地方でお土産で商品化が出来そうですね。

Re: 縫い目　おろち - 2006/05/26(Fri) 23:57 No.433

ニシハマさんこんばんは
最近ボタンを削る時間がないのですが、また落ち着いたら海シリーズ挑戦してみます。

海シリーズ　おろち - 2006/05/29(Mon) 00:26 No.435

こんばんは

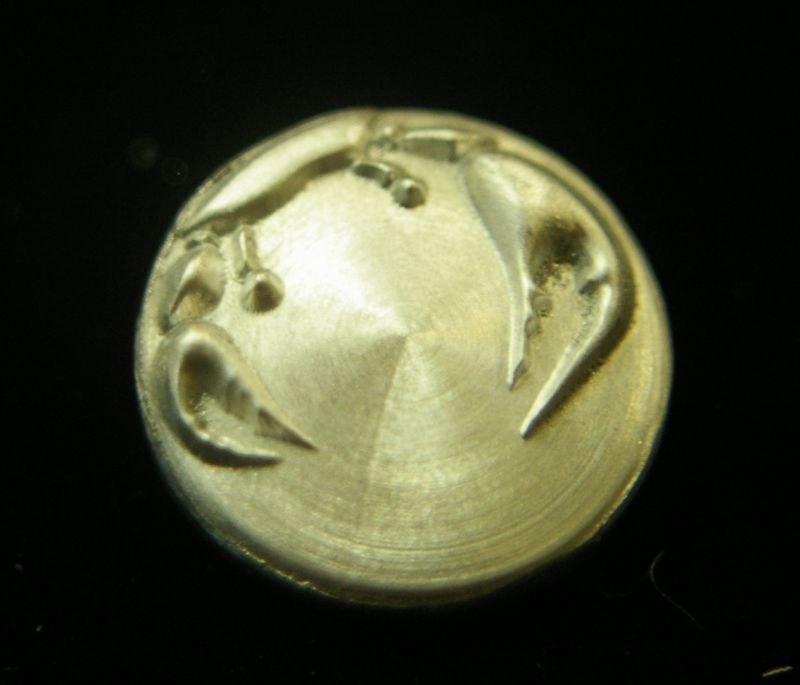

カニです。
また久しぶりに削りました。

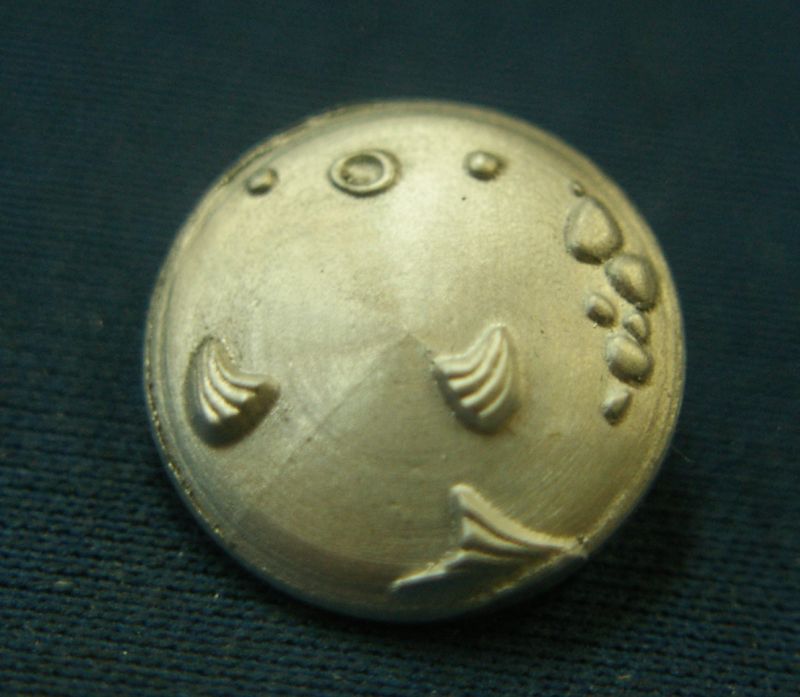

ふぐ　おろち - 2006/05/30(Tue) 09:18 No.437

おはようございます
河豚です。

大きいビス　投稿者：おろち 投稿日：2006/05/14(Sun) 20:46 No.384

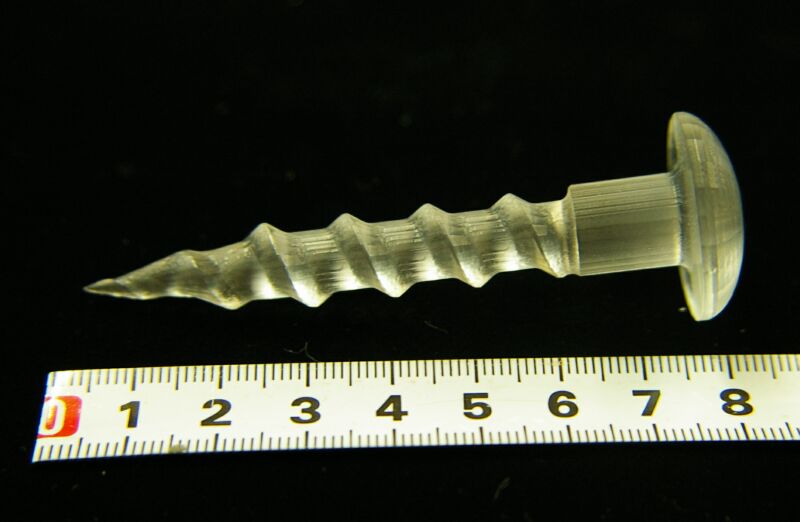

NCTOOLさんのヘリコプターを削った事をきっかけに、ボタンを削っているソフトとは違う、3Dソフトを教えてもらいました。
カッターや機械にはやさしいツールパスができるのですが、加工時間が長く人にはやさしくないソフトなので会社では日暮れCAMと呼ばれているソフトだそうです。

Re: 大きいビス　おろち - 2006/05/15(Mon) 21:27 No.397

大きいビスにはあまり反応がなさそうなので。。。

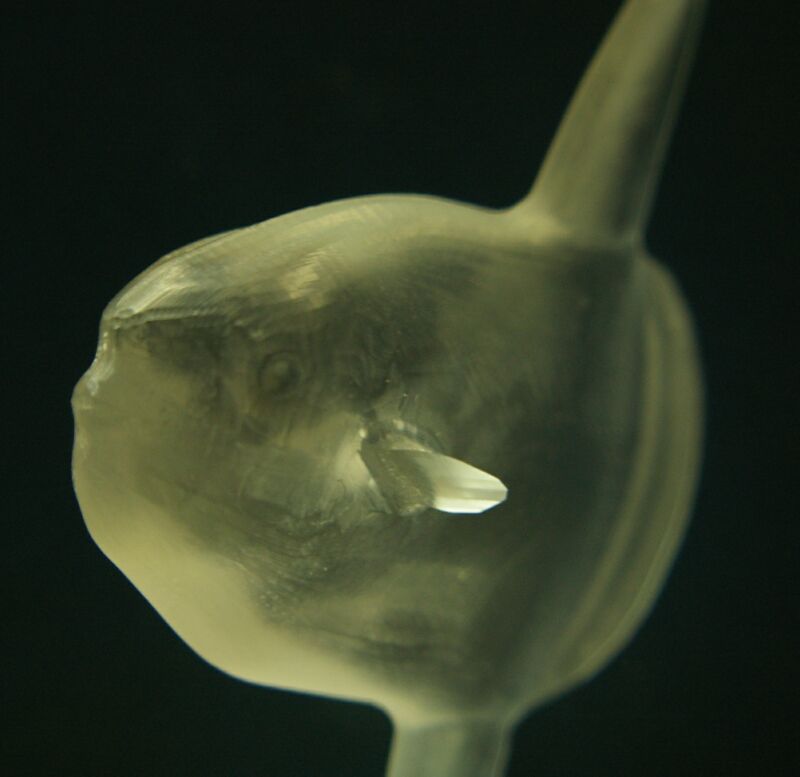

うぅ～　マンボッ　おろち - 2006/05/15(Mon) 21:31 No.399

マンボっ

ネタ　おろち - 2006/05/15(Mon) 23:29 No.400

ここにある3Dデータを利用しました。
http://toucan.web.infoseek.co.jp/3DCG/3ds/FishModels.html

Re: 大きいビス　NCTOOL - 2006/05/15(Mon) 23:49 No.401

おろちさん　こんばんは。

>大きいビスにはあまり反応がなさそうなので。。。
反応が遅れましたが、結構な出来ですね！
全長は何ミリ位ですか？

>会社では日暮れCAMと呼ばれているソフトだそうです。
そのソフトのあるフォルダー下に、ヘリのモデルも入っていると思いますよ。

>ここにある3Dデータを利用しました。
そんなのを探していたんですが、データがメッシュなので
今使っているCAMでは読めません。残念です！！

うぅ～　マンボッ　Serika - 2006/05/16(Tue) 19:28 No.411

おろちさん　こんばんは
このマンボさんもおろちさんの作品ですか？
すごいですね、とても立体感があって、本物とそっくりです。
でも目がないみたいですね（笑）

Re: 大きいビス　おろち - 2006/05/16(Tue) 23:54 No.413

NCTOOLさんこんばんは
反応ありがとうございます。
大きいビスは全長80mm直径11mmくらいの木工ビスみたいな形です。

ヘリコプターは日暮れCAMのサンプルだったんですね。
今日はこんなページを見つけました。
http://www-c.inria.fr/Eric.Saltel/download/download.php
本当は練習なので自分でモデリングするべきなんですが。。。

Serikaさん
作品というよりネット上で拾ったデーターを加工の練習に使っています。
マンボウは、目あるんですよ（笑）

ザトウクジラ　おろち - 2006/05/17(Wed) 23:05 No.416

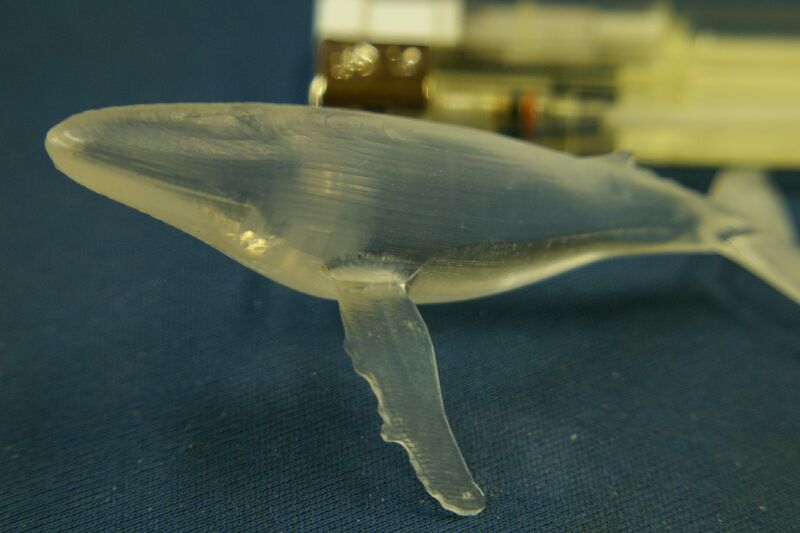

こんばんは　ザトウクジラです。
さいごの最後に、外れて右手が欠けてしまいました。

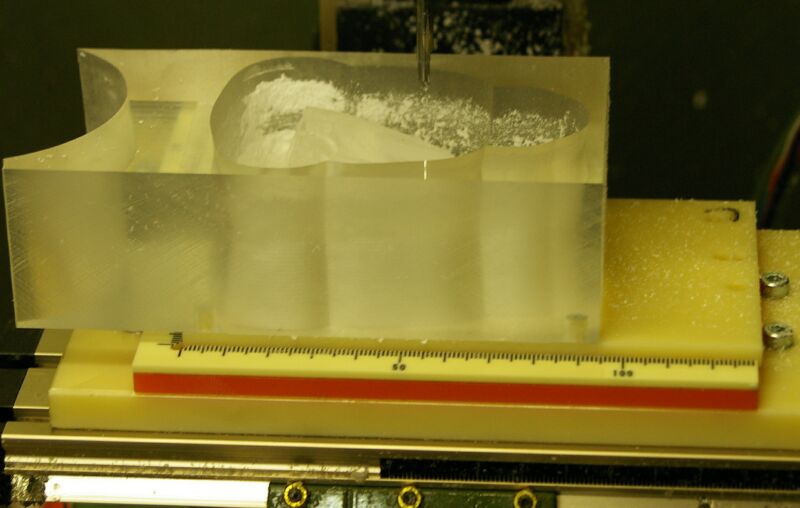

厚さ40ｍｍ　おろち - 2006/05/18(Thu) 20:58 No.417

プロクソンの限界の厚さかもしれません。

厚さ40ｍｍ　おろち - 2006/05/18(Thu) 21:17 No.418

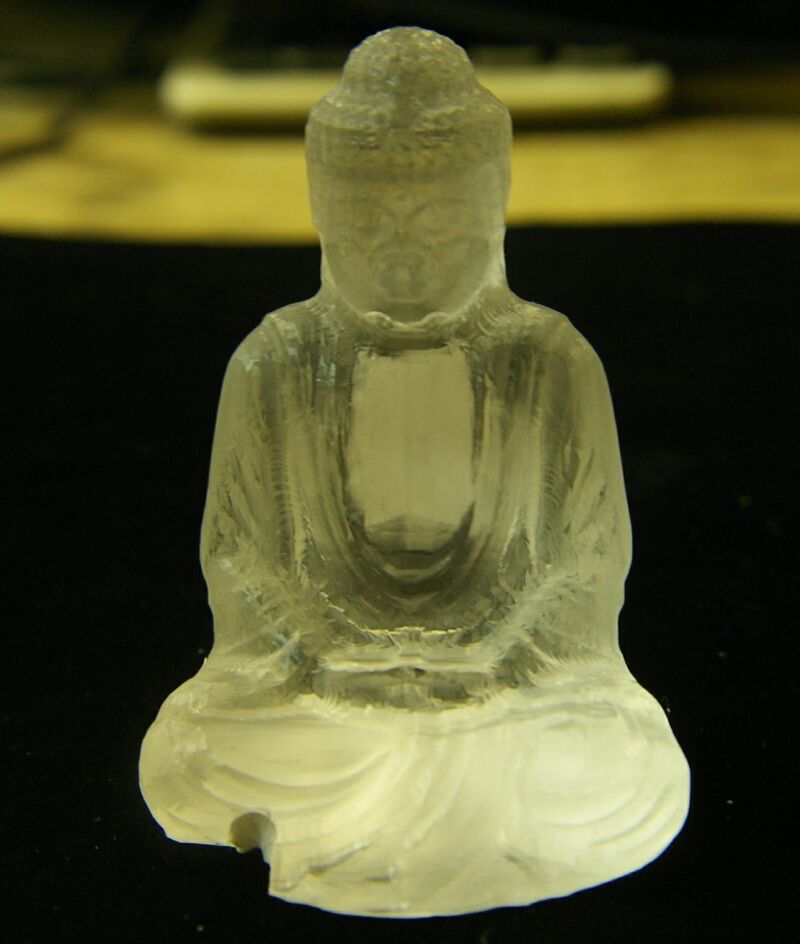

大仏です。が。。。
右足あたりを
Zの上がりしろが足らず、脱調してやられました。

Re: 大きいビス　Usagidan - 2006/05/19(Fri) 01:41 No.419

僕はアルミ15mmを削ったことがあります（笑）

Re: 大きいビス　NCTOOL - 2006/05/19(Fri) 07:13 No.420

最近は、ボタンから3D加工に転向してしまいましたね！
Zの深さは工具との兼合いがあると思いますが、プロクソンで40ｍｍの加工が出来れば十分でしょう。

Re: 大きいビス　おろち - 2006/05/19(Fri) 23:38 No.422

こんばんは
Usagidanさん
アルミは今の所4ｍｍが最厚です。
アルミ15ｍｍ。。。
いけるんですね。

NCTOOL さん
ボタンも、もちろんまたやるつもりです。
40ｍｍの材料で40ｍｍ刃を出して、リミットスイッチも危ないとおもいはずしておいたのですが、それでもｚが足りなかった様です。
思いもよらないハプニングが起こります。

Re: 大きいビス　Serika - 2006/05/21(Sun) 01:34 No.426

おろちさん　こんばんは
おろちさんはインターネットでみんなと一緒に話し合ってくれているから、新しい知識の勉強ができた。
おろちさんはどんどん上手になるように、頑張ってくださいね

ドクロ　投稿者：おろち 投稿日：2006/05/11(Thu) 23:56 No.370

こんばんは

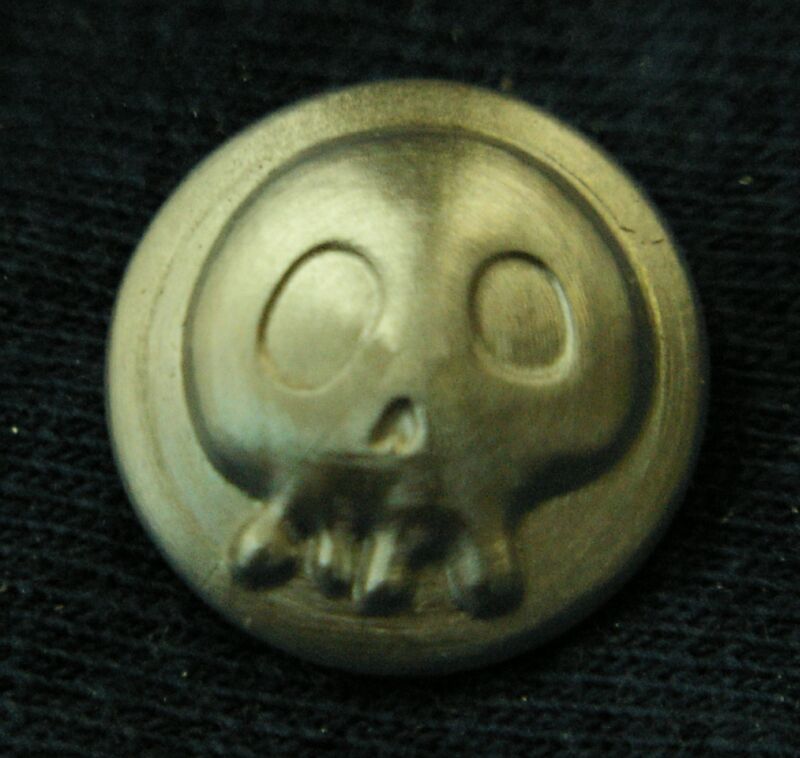

よく見かけますが、一度やってみたかったドクロです。
初歩の掲示板にあるニシハマさん作ゲロロに触発されました。

Re: ドクロ　ニシハマ - 2006/05/12(Fri) 09:11 No.371

おー上手く出来てますね。
タイムボカン思い出してしまいました。
ヘビメタ関連の人はこの様な感じの
ボタン欲しそうだなー。。
トヨタとヤナセの友人がいますので調整が終わったら
早速トヨタ、ベンツのエンブレムでボタンでも
作りプレゼントなどしたいと思っています。

Re: ドクロ　ひま爺 - 2006/05/12(Fri) 10:57 No.374

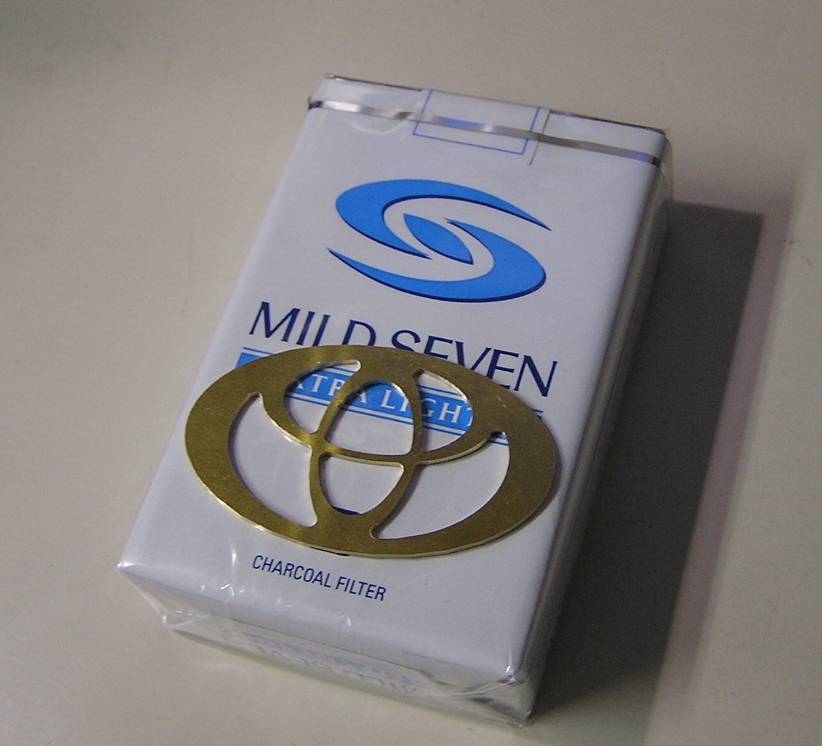

＞早速トヨタ、ベンツのエンブレム
こんなやつですか？
丁度１年前の連休中の作品です。

Re: ドクロ　おろち - 2006/05/12(Fri) 23:34 No.375

こんばんは
ニシハマさん
ありがとうございます。
ボタン完成したらぜひ写真載せてください。

ひま爺さん
私はそのころ、まだCNCの存在さえ知りませんでした。。。

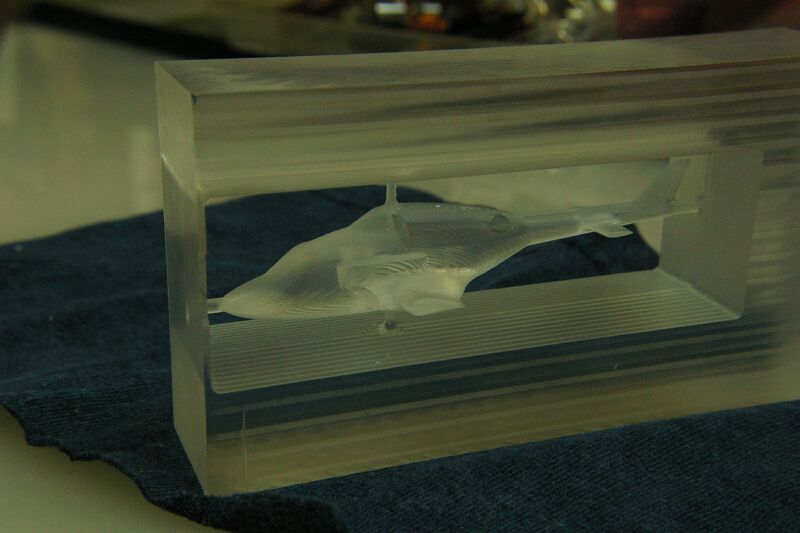

ヘリコプター　おろち - 2006/05/13(Sat) 00:01 No.376

NCTOOLさんが載せてくれたGコードでけずりました。
私が研いだ刃物の先端の形が悪いせいか、先端が切れなかったのか、木目のような跡が残っています。
いろいろ苦戦したのですが（私の段取りが）結構うまくけずれたと思っています。

NCTOOLさん
裏面の加工の時のX軸の原点の位置を決める方法に困りました。
表を削り終えたあとの刃物位置が原点にあったので、裏面に返した後、カッターを材料の上面まで下げて傷をつけて見た目でXの0位置にしたのですが。。。少しX方向がずれてしまいました。
裏面に返してからのXの0位置はどうやってきめるのがよいのでしょうか？
NCTOOLさんはどうやって加工したか教えてください。
よろしくお願いします。

Re: ドクロ　uucww - 2006/05/13(Sat) 11:42 No.378

おろちさん　こんばんは

ヘリコプター彫刻
とてもよい
頑張れ

Re: ドクロ　おろち - 2006/05/13(Sat) 22:59 No.379

みなさんこんばんは
uucwwさんありがとうございます。

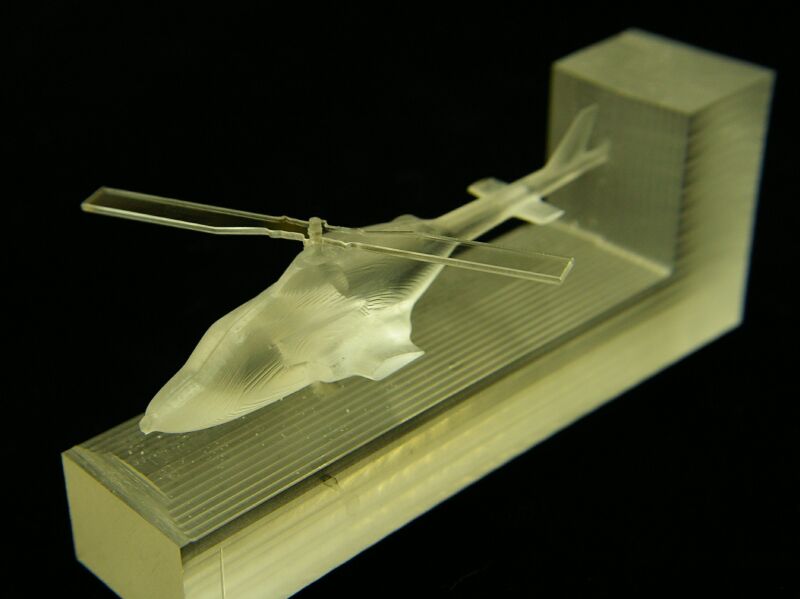

今日はヘリコプターにローターをつけてみました。
大きさは本物とは違いますが、作れる範囲で少し大きくしました。
なかなかいいと自己満足しています。

Re: ドクロ　NCTOOL - 2006/05/14(Sun) 00:47 No.381

おろちさん　こんばんは。

>今日はヘリコプターにローターをつけてみました。

遊び心が素晴らしいですね！。

>私が研いだ刃物の先端の形が悪いせいか、先端が切れなかったのか、木目のような跡が残っています。

これはバックラッシュと刃物の逃げのせいだと思います。（自分のも木目調ですよ）
使用したCAMではエアーカットを少なくした設定になっているので
行ったり来たりの加工部分があり、そこで木目みたいなマーカーが付いてしまいます。
バックラッシュの無いフライスなら凸凹は出なくなると思いますが
CAMの設定で、必ず一方向で削るNCデータを出せば消せると思います。
（その分、加工時間が長くなってしまいますが）

>裏面に返してからのXの0位置はどうやってきめるのがよいのでしょうか？

最初に表面の芯出しの時、素材の端面に刃物を当てます。
そして、その位置を0にしたり、X?(X-?)と設定します。
次に裏返した時も、同じように端面に当ててX0又はX-?(X?)と設定します。
勿論、素材の端面が直角に切れている必要がありますが、この方法でズレても0.1ｍｍ程度の精度は出ると思います。

ヘリコプター　おろち - 2006/05/14(Sun) 20:22 No.383

NCTOOLさんこんばんは
丁寧に解りやすい説明をしていただいてありがとうございます。
Xの0位置の出し方、よくわかりました。
普段は材料の大きさに関係なく機械原点を0として加工しているので、また違った方法での加工は勉強になりました。
いろんな方法が、いろいろな状況にあわせてあるということもまた面白いです。
ありがとうございます。

Re: ドクロ　ニシハマ - 2006/05/15(Mon) 10:36 No.389

ひま爺さん、既に作成されていたのですね。良い出来です。
おろちさんも３Dサクサク作れるのですね。
ちなみにエアウルフは時間はどのくらい掛かったのですか。
自分のは調整中ですが、XYは安全最高速度F800まで
行けそうです。
自分のも周期的に波が出ますが、刃物の逃げかバックスラッシュが原因なのか突き止める為、色々やってみてます。
ちなみに、X軸の周期的な波はクロステーブルの
調整（チョッと硬く閉めたで）解決しました。
ｍｍさんのV30刃でアクリル削って約３分の１の確率で
ほぼ透明ガラス（チョッとすりガラス）の透明感が出ます。
刃物の回転速度、切込速度、送り速度で
大きく変わる事がやっと解りかけた段階です。
皆さんの力作には頭がさがりますねぇ。

Re: ヘリコプター　はやと - 2006/05/15(Mon) 13:02 No.393

お世話になります。
エアーウルフみたいで
かっこいいですね！
あ～ラジコンがほしい。
また遊びに来ます。

Re: ドクロ　おろち - 2006/05/15(Mon) 21:13 No.395

ニシハマさん
ありがとうございます。
ヘリコプターはNCTOOLさんが添付してくれたGコードなので、私が3Dをサクサク削っているというより、Gコードとソフトとプロクソンのおかげです。
エアウルフの加工は片面一時間ちょっとくらいだったと思います。
16φのボタンで4、50分なのに比べて早いですよね。
少し前、ひたすらボタンを削っていたらZもXもYもすべてレールがガタガタになっていました。
調整工具をつかって調整したのですが、まだ丸の形がひずんでしまっています。
レールの調整は微妙で、難しいですね。。。
いつもはアルミ以外F600で送って加工しています。
ヘリコプターは材料25ｍｍからの加工でその削る様は、力強く、圧倒されました。

はやとさん
エアーウルフなんですよー！
いつ来られますか？
ｍｍさんが「言うだけで、いつくるんだろうね？」とつぶやいています。

Re: ドクロ　ニシハマ - 2006/05/16(Tue) 01:22 No.402

はやとさんラジコン始めたいのでしたか。。
自分もやってますが大変かかります・
練習機でも一回墜落すると１～２万くらいかな？
良いやつだったら１０万単位ですね￥。。
１墜落でオモチャＣＮＣ１台分って感じです。。
添付は練習機ですね。本番機はこの前（先週）
墜落し完全大破しました。一瞬で２０万がぁー

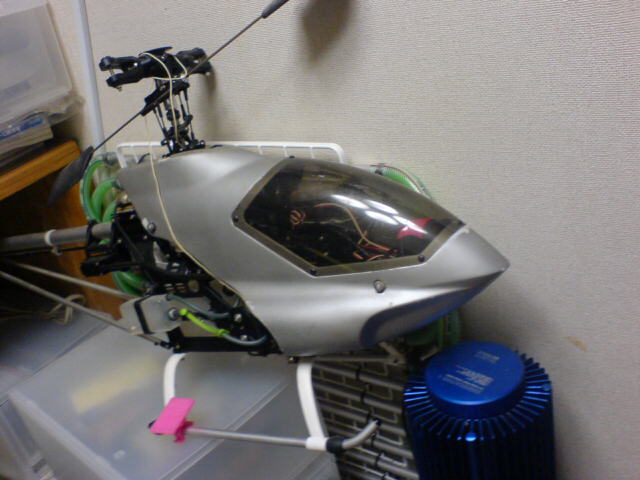

へりの下はＣＮＣ水冷用のリザーバです。
パソコン水冷からのお下がりです。
落ち着いたら組み込む予定です（いつになるやら。。）

Re: ドクロ　ニシハマ - 2006/05/16(Tue) 01:37 No.403

おろちさん、なるほどガタガタになりましたか
レールガイド自体がアルミで数ミリ左右しかないので
ラジラル加重は５００から１キログラムって感じでしょうね。
それ以上の切り込みを無理やりやってしまうと
おそらくガイドの部分が曲がっているのだと思います。
そうなると調整しても駄目でしょうね。。
昔の制度を出すなら
レール総替えしか方法が無いかもしれません。
自分も切り込みが多すぎてＸＹテーブルをＦ８００
で動作させたため、Ｚ軸のフレームが変形したのだと
思いますがリミットまであがらなくなってしまいました
今のところ調整（チョッと緩めにして）
で上下動作は正常復帰していますが。
昔の制度は出ないと思っています。

Re: ヘリコプター　はやと - 2006/05/16(Tue) 11:13 No.409

すぅすいません。
近いうち必ずおじゃまします。

ニシハマさん、アドバイスありがとうございます。
実は、キーエンスの物を持っているのですが…
修理代等で挫折中です。
新しい物を買うか、中国製ATVを買うか
悩んでいます。
嫁さんを説得するのが一番難儀で…

Re: ドクロ　Serika - 2006/05/16(Tue) 19:24 No.410

みなさんこんばんは
おろちさんが削ったドクロはとてもかわいいです。普段みた不気味のドクロと比べたらこっちのほうがとてもいいと思います。

Re: ドクロ　おろち - 2006/05/16(Tue) 23:41 No.412

みなさんこんばんは
ニシハマさんはいろんな事をやっているんですね。一墜落20万。。。まさに大人のおもちゃですね。
レールは現在調整し、少し分厚いものの加工をしているのですが、問題ないようです。
ｍｍさんいわく、レール調整をせず無理な加工をさせるとレールに傷がついやすいそうですが、いまのところレール交換をした事はないそうです。
調整は結構まめに必要なんですね。
ついつい加工に夢中で、プロクソンの体調悪化に気づくのが遅くなってしまいます。
時々、サイズがかっちりしたもの等を削る時、気づき、あわてて調整しています。

はやとさん
楽しみに待っています。

Serikaさん
ありがとうございます。
でも不気味なドクロもやってみたいかも。。。

Re: ドクロ　ニシハマ - 2006/05/17(Wed) 01:50 No.414

おろちさん、
なるほどレールに傷だったのですか。。
確かにモータは１．６Ｋｇｃｍくらいの力なので
あまりレールに影響はなさそうですね。。
まあ人柱として酷使させて限界を見てみたいので。。
それから、ボタンもコレクターが欲しそうな
部類を開発したら、商品化販売ってのも面白そうですね。
（１）卒業シーズンだったら限定第二ボタン
（２）合格ボタン
（３）安産ボタン
（３）安全運転ボタン
（４）。。。（ハァーー）
など定番ではどうでしょうか？

Re: ドクロ　おろち - 2006/05/17(Wed) 23:02 No.415

ニシハマさんこんばんは
今作っているボタンは、洋服などにつけるにはちょっと癖が強すぎるので、ニシハマさんの言う通りコレクターの人むけなのかもしれません。
商品化は難しそうですが、なにかにからませたボタン作りをするのもまたいいですね。
お守りみたいですね。

母の日のプレゼント　投稿者：NK 投稿日：2006/05/15(Mon) 00:40 No.385

みなさん、こんばんは。NKです。

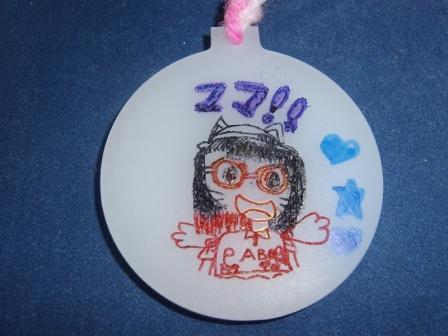

母の日のプレゼントに、娘の描いた絵を、メダルにしてみました。
娘の描いた絵を、スキャナーで取り込み、渦巻きソフトでG-CODE化して、ABS基盤加工機で削り、娘が色を塗りました。

娘はとても気に入ってくれていますが、肝心のママは？

Re: 母の日のプレゼント　NK - 2006/05/15(Mon) 00:55 No.386

386.zip NKです。
使われることはないとは思いますが、ご参考に、G-CODEを添付します。

なかに入っているmedal1.ncdは紐を通す穴のG-CODE、medal2.ncdはメダルの外形切削用のG-CODEです。

Re: 母の日のプレゼント　おろち - 2006/05/15(Mon) 21:13 No.396

NKさん　こんにちは
親子協同プレゼントとても素敵なプレゼントですね。
私は、夜中に母に電話してみたのですがもう寝ていたようで、迷惑がられました。。。

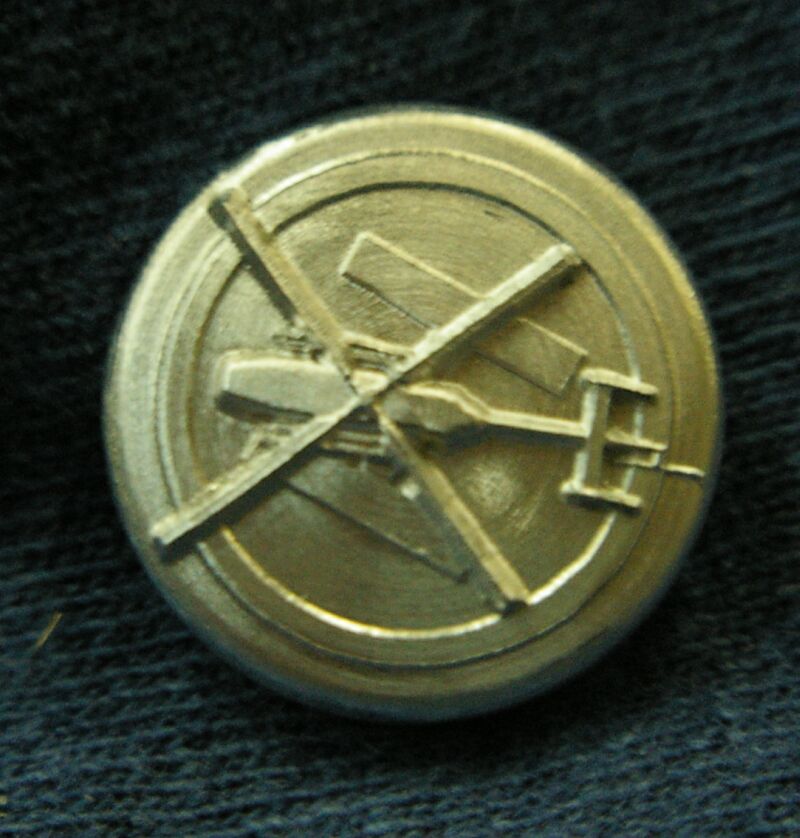

ヘリコプター　投稿者：おろち 投稿日：2006/05/06(Sat) 23:32 No.341

ヘリコプターのラジコンを持って会社にお客さんが来ていました。
なので。。。
ヘリポートから飛び立とうとしているところです。

Re: ヘリコプター　おろち - 2006/05/07(Sun) 23:06 No.346

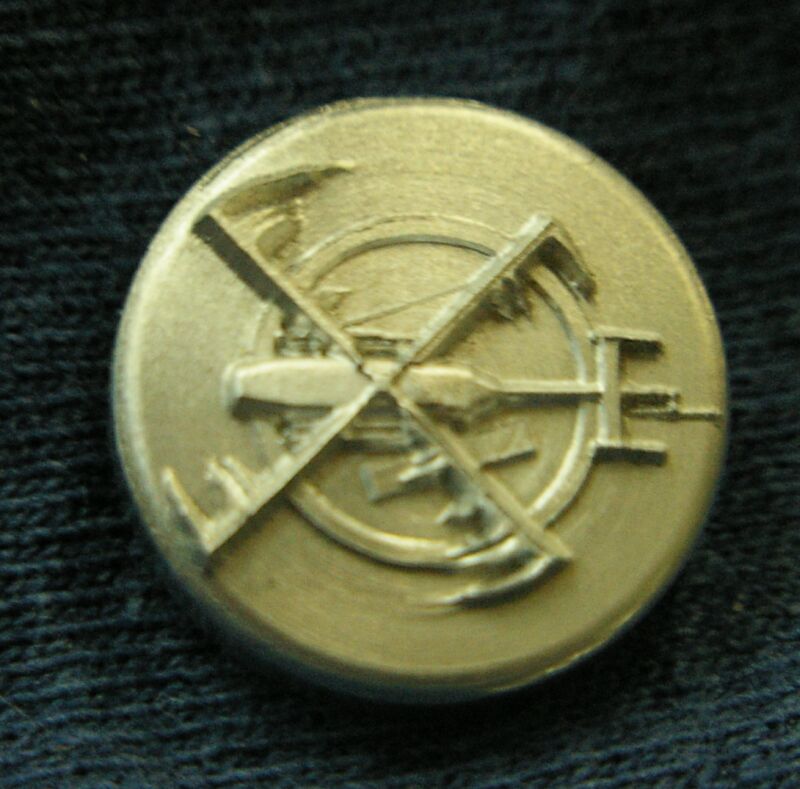

ヘリポートから飛び立ちました！！？

射的　おろち - 2006/05/08(Mon) 12:31 No.351

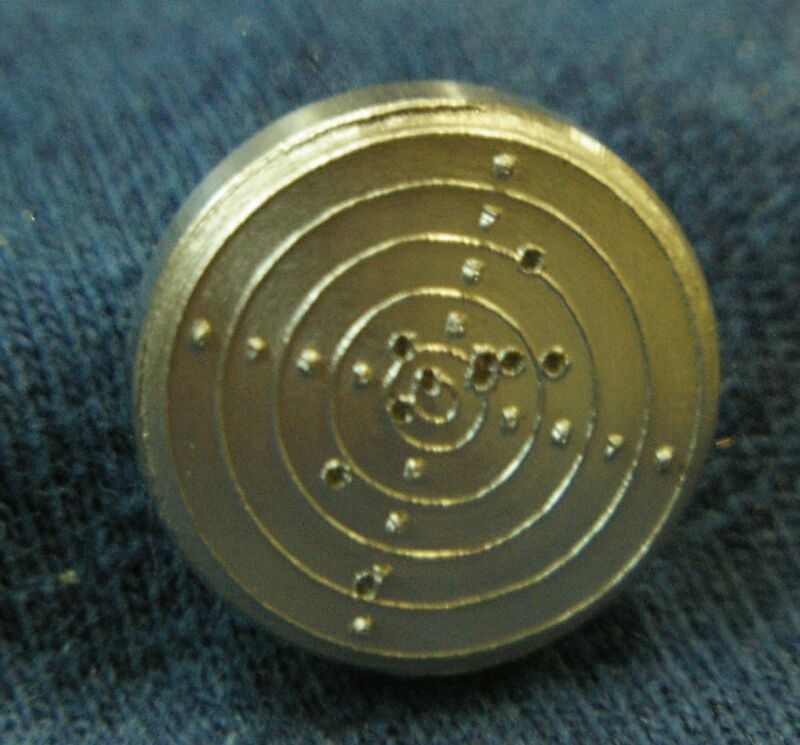

弾丸の跡を一応ちゃんとそういう形に削っているのですが、ドリルでブスブスついたみたいになりました。

Re: ヘリコプター　Serika - 2006/05/08(Mon) 15:20 No.352

おろちさん、こんにちは
ヘリコプターのプロペラ　はとても立体感がある～
すごいですね～

Re: ヘリコプター　おろち - 2006/05/09(Tue) 13:38 No.357

Serikaさんこんにちは
ヘリコプターのプロペラ本当はもっと幅があるはずだったんですが、削っている刃の角度がまっすぐではなく斜めになっているのでプロペラの角が削られてしまいました。。。。
いつも見てくれてありがとうございます。
Serikaさんのホームページも時々見に行っています。
残念なことに書き込みはできませんが。。。

Re: ヘリコプター　NCTOOL - 2006/05/09(Tue) 22:06 No.359

おろちさん　こんばんは。
ボタンではありませんが、ヘリコプターつながりと言う事で、、、。
NCデータは、http://kousaku.nctool.net/cnc3/airwolf.zip　です。

Re: ヘリコプター　おろち - 2006/05/09(Tue) 23:57 No.360

NCTOOLさんこんばんは

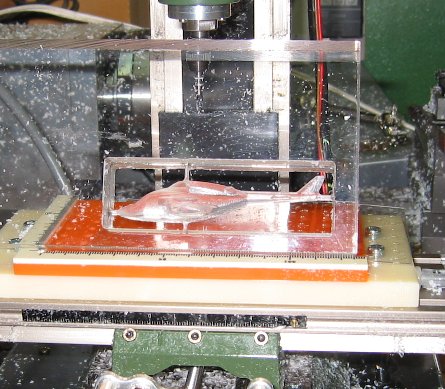

すごいです！！刃もとてもきれいに削れていてアクリルが光っていますよね？
Gコードありがとうございます。
近いうちに材料を探して私も挑戦してみます。
その他の部品、プロペラ等も作るんですか？

Re: ヘリコプター　ひま爺 - 2006/05/10(Wed) 13:22 No.364

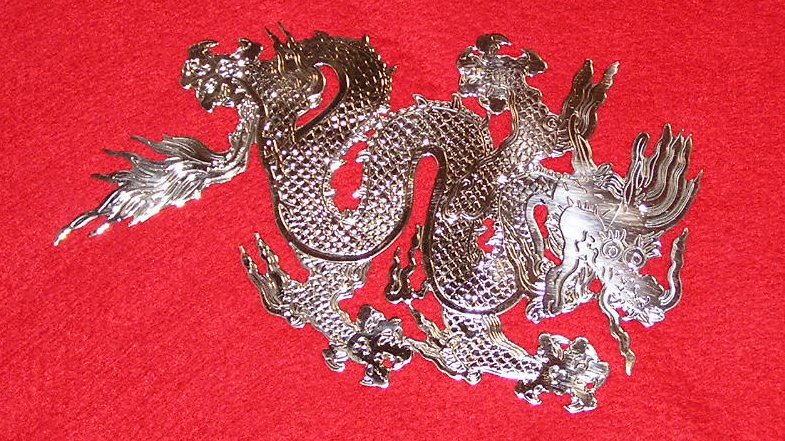

ヘリ　飛竜で繋がり参加　v(=∩_∩=)

２００ｘ１４０ｍｍ　１ｍｍ真鍮です。
失敗部分も有りますが・・・

我が家の玄関で見張ってます。

Re: ヘリコプター　ニシハマ - 2006/05/10(Wed) 15:01 No.365

おー皆さんすげーですね。
的はゴルゴ１３って感じ、
NCTOOLさんのヘリはも、ひま爺さんの竜もなかなか。
自分はまだ初歩の部屋に駐留中（調整中）なので
もうすこしで実戦に突入出来そう？です。

Re: ヘリコプター　NCTOOL - 2006/05/10(Wed) 22:10 No.367

おろちさん　こんばんは。

>刃もとてもきれいに削れていてアクリルが光っていますよね？

カッターはミスミのR1.5ボールエンドミルです。
何もしていませんが、なぜか綺麗に仕上がります。（スピンドルのせい？）
但し、プロクソンのバックラッシュのせいか、加工表面が凸凹しています。
バフをサッと掛ければ綺麗になる範囲なので、取り合えずOKです。

>その他の部品、プロペラ等も作るんですか？

ヘリの場合は、ローターって呼んでいます。（＾O＾）
このサイズに合わせたローターは、0.何ミリの厚みになるので、削って作るのは難しいですよね。

Re: ヘリコプター　おろち - 2006/05/10(Wed) 22:44 No.368

みなさんこんばんは
なんだか賑やかでうれしいです。

ひま爺さん
ピカピカの竜、綺麗ですね。
この前京都に行った時、いろいろ竜を見て回りましたが、この竜は何処の竜ですか？
かっこいいです。

ニシハマさん
私には初歩の掲示板の話も難しいので、ここでは自分のCNCプロクソンで加工したものを紹介しています。
難しい事には私は答えられないので、やさしい事で参加してください。

NCTOOLさん
25ｍｍからのアクリル加工すごいですね。
今日は仕事が忙しく、まだ仕事しています。
ボールエンドミルはプロクソンでは使った事がありません。
未熟者の私が使用を許されているのはもっぱら超硬リサイクル刃のみです。。。

Ｖにしたり、先を丸めてボールにしたり。。。いろいろ試しています。

なのでヘリコプターを加工するのもリサイクル刃で長い刃をつくる予定です。

みなさん、書き込みありがとうございます。これからもよろしくお願いします。
