こんばんは
イマイチなのですが。。。
出っ張りと引っ込みが面白いかとやってみましたが。。。
想像どうりにはなかないかないものです。。。

rikiさんこんばんは
ありがとうございます。

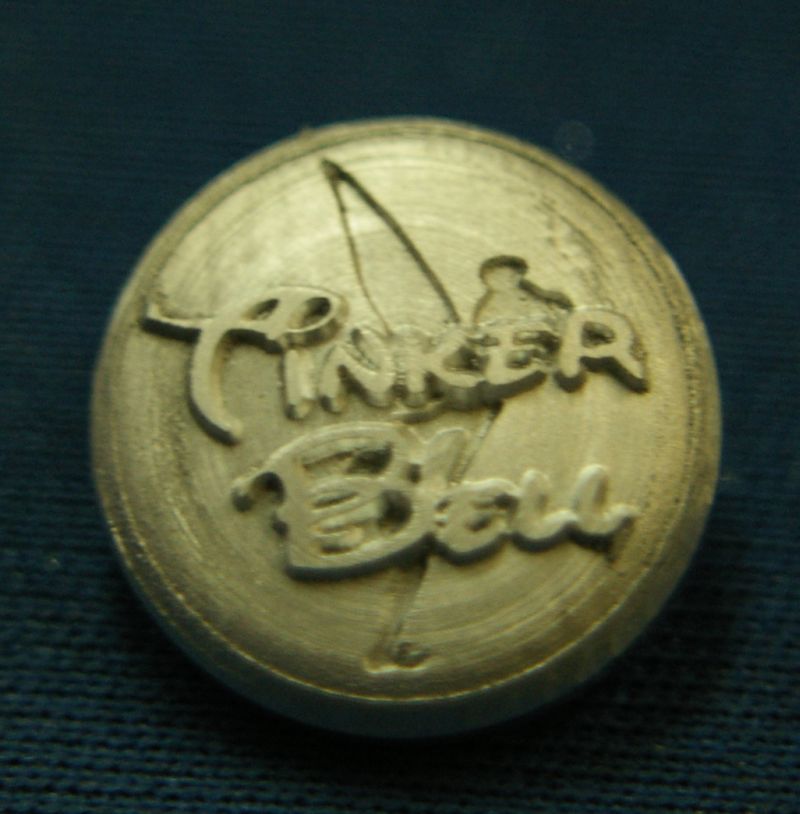

これはCADで立体にして文字の出っぱりとティンカーベルのシルエットのへこみの形をつくり、曲面の形に貼り付けました。
思ったよりティンカーベルが目立たないです。
文字が出すぎ？でしょうか。
ただいま、真鍮ナットを試す為、プロクソンCNC工事中です。

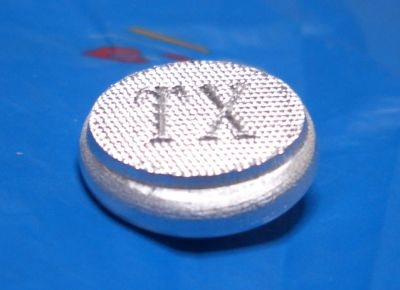

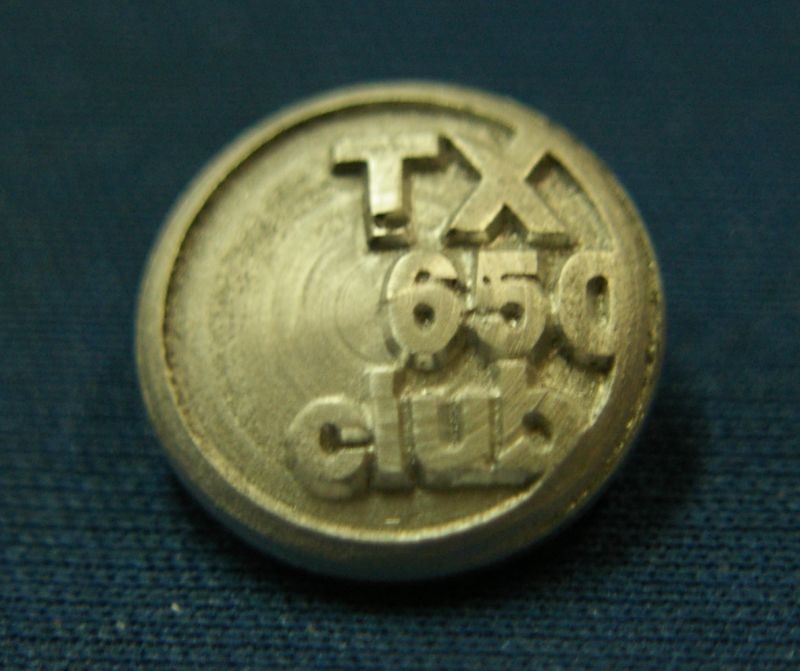

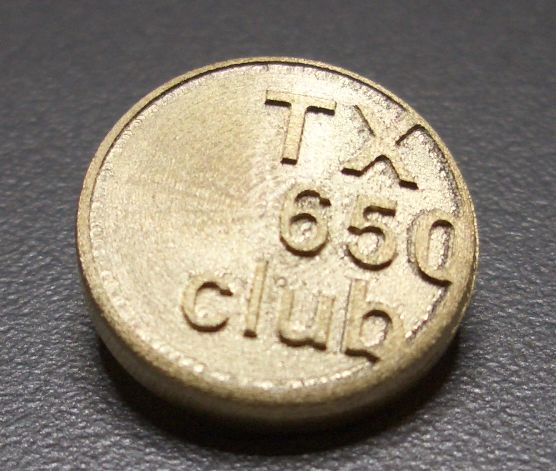

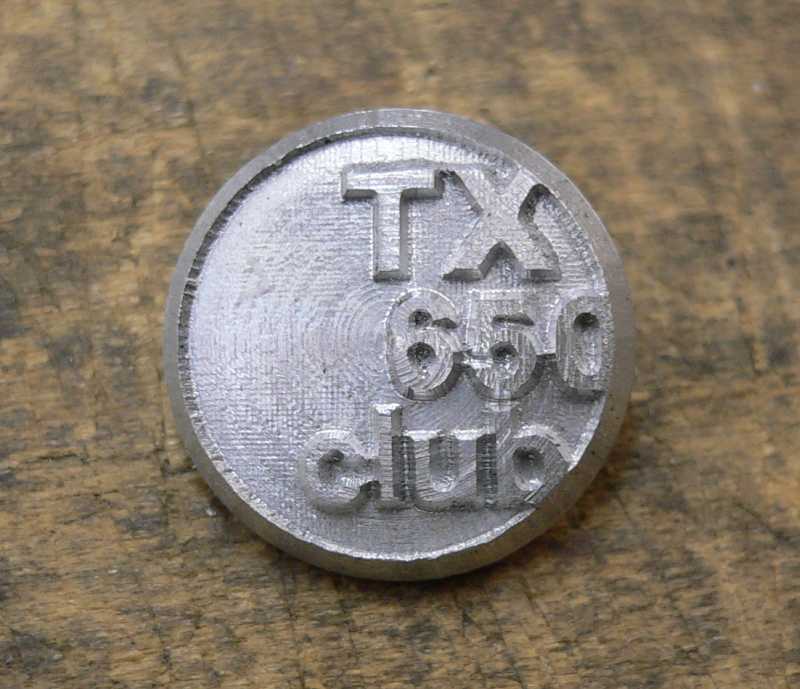

CNCを作り始めて1年半。初めて自分で書いた凸文字を曲面に
乗せる事が出来ました。
嬉しいことはうれしいですが、出来はこんなもんです。
ティンカーベルみたいなのが彫れる日はいつ来るんでしょう？
今度おろちさんの「爪のアカ」でも頂きに行こうと思っています。

Usagidanさんrikiさんみなさん
こんばんは
Usagidanさん‘今日のボタン’っていう響きいいですね。
まだプロクソンは、調整中で運動させています。
なので今日のボタンはまだないのですが。。。
Usagidanさんの大きい機械楽しみです。
大きい機械での送り速度とプロクソンCNCの送り速度は同じ速度でもとても同じにみえないので、びっくりして確認してしまいます。
rikiさん
とってもきれいですね。
すごいです。

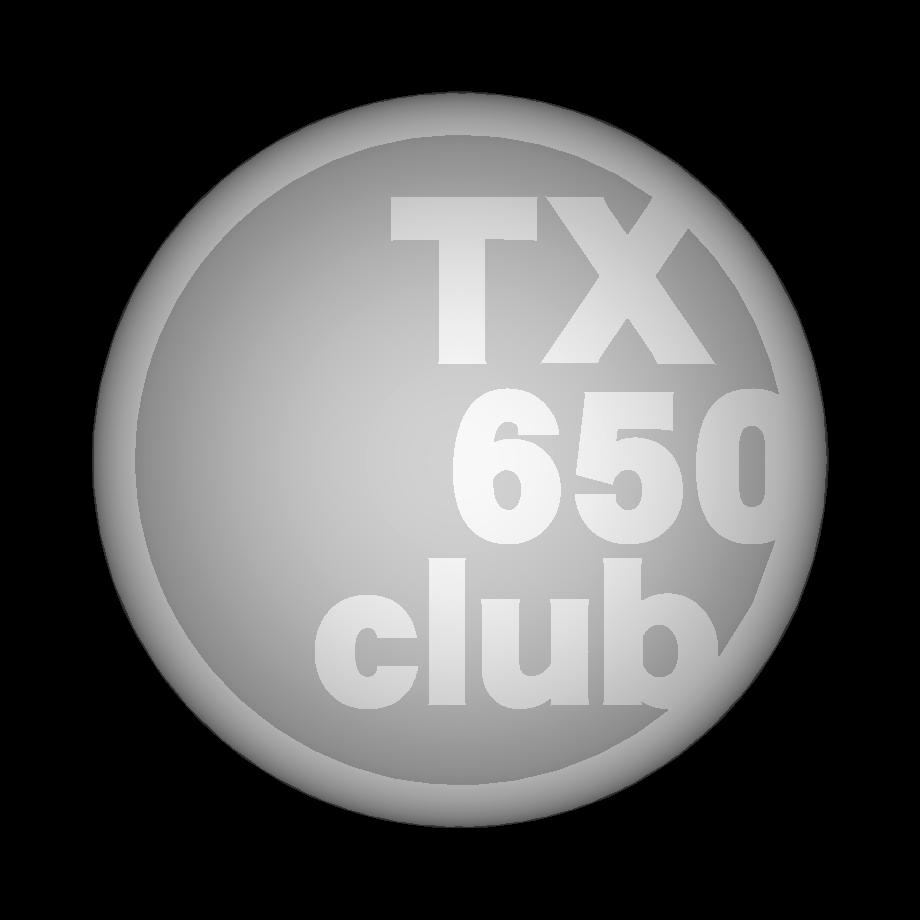

うなぎパイに釣られて、気に入ってもらえるかわかりませんがTX650のグレースケールを作りました。
渦巻きソフトでGコードも作ってみましたが
まだ削っていないのでどうなるかは解りません。。。
プロクソンの調整が終わりしだい削りたいと思います。
rikiさんも、ぜひ時間できれば削ってみてください。

おろちさん今晩は。
デザインありがとうございます。
早速「うなぎパイ」？を彫りました。
F200のp0.03でやって53分掛かりました。
パス出しはもっと掛かりましたが・・・
ティンカーベルみたいに渋くならず、ギラギラするのは
何故なんでしょうか？

521.txt おはようございます。今日は健診の為、朝投稿です。
おいらのGコード？？です。

こんばんは。
刃先を丸くするんですね。おいらに出来るかどうか・・・？？

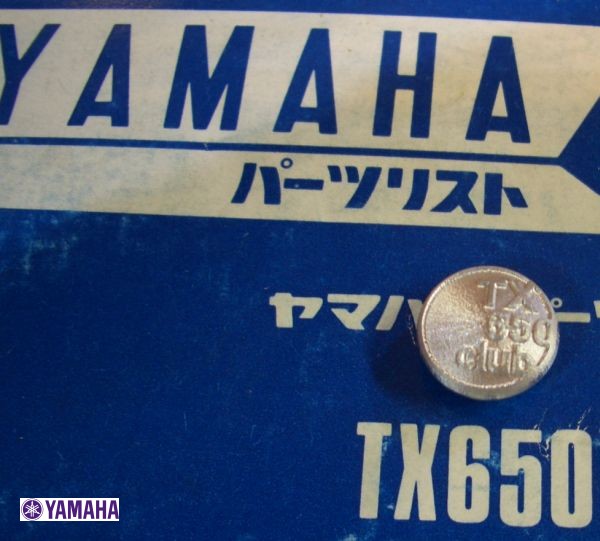

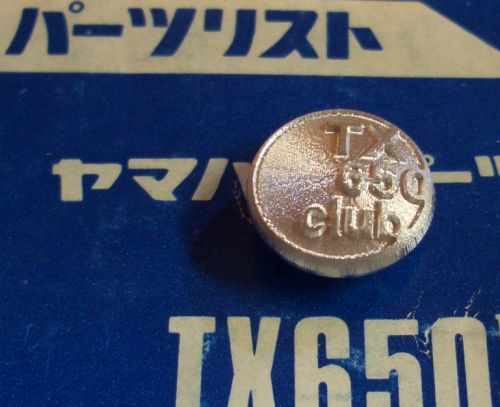

TX650が載っている写真をupしてみます。

全く関係無い話ですが、写真の左下のYAMAHAは楽器とかオーディオとかの方でバイクを作っているYAMAHAとは「M」の字の中央が下に着くか着かないかの違いがあるってのは知っていました？（ヤマハのバイク乗りには結構有名）
ちなみにおいらは両YAMAHA社とは全く関係有りません。

こんばんはriki さん
添付してくれたGコードでプロクソンを使い加工してみました。
Gコードを作るときのレリーフの厚みを2ｍｍくらいで作った方が良いと思います。
加工するときはZの原点を少し下げて加工すれば全体に削れ厚みも良い感じになると思います。

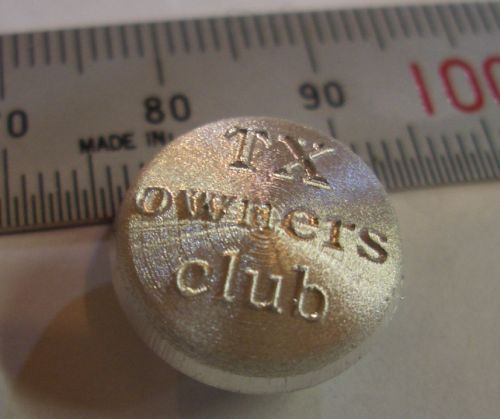

mmさん、おろちさん今晩は。

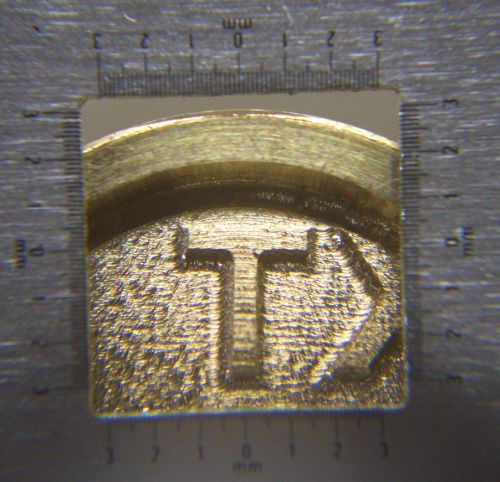

厚み2mmで彫ってみて、愕然としました。
文字の太さが全く違います。原因が？？？です。サーボの溜まりだけの問題なら逆に文字がダレてもよさそうだし・・・
進入時も脱出時も切り立っています。こりゃやっかいです。

どなたかご覧になっている方で問題の確認方法などご存知でしたらアドバイス頂けるととても嬉しいのですが・・

mmさんありがとうございます。カッター径指定を0.5にしてやってみましたが状況はご覧のとおりです。
明らかにZ軸の応答が変です。パスは反時計方向なので進入側のZ上昇が遅く、抜ける時はマイナス側にオーバーシュートしているみたいに見えます。

おろちさん、ごめんなさい。でした。何だか独占しちゃったみたいで・・・
出直してきますのでその時はまたよろしくお願いします。

こんばんは
ナイロンナットを真鍮ナットに取替えての加工になります。
TXのグレースケールをやっと削ったのですが、途中で外れてしまい、Zを少し下げて削り直ししたのですが、うまくいきませんでした。
XYZの調整ももう少し必要そうです。
シンプルに二次元の加工から私も出直しです。

おろちさん今晩は。
Z軸のサーボは単独で見ても特別変な所はなくて途方に暮れていました。・・・・が、

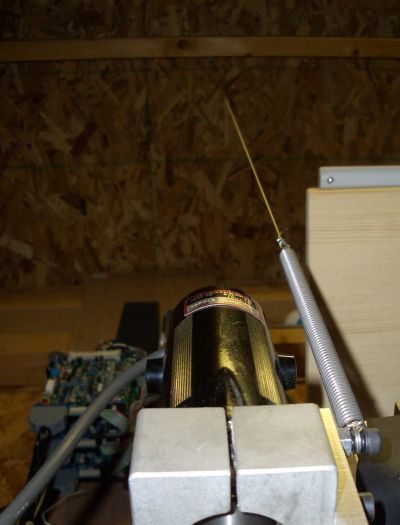

まてよ？？スピンドルの自重で引き上げが遅れるのでは？と思いつき姑息ではありますが試しにZ軸を天井からスプリングで吊ってみました。上下の動きが大体同じ位に感じられるように張りました。
最後のボタンを彫って見ましたが結果は上々でした。
しかしこれを恒久的にするのはいささか？？ですね。

スレッド新しく立てて下さいね。

私も真似て。。。
まだラッカーが乾かずペーパーをかけられません。

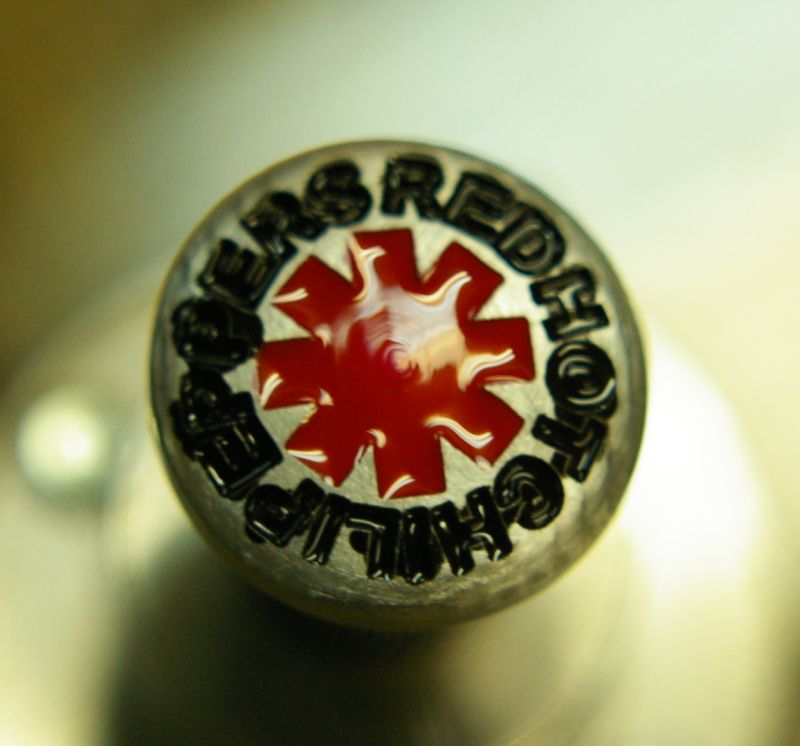

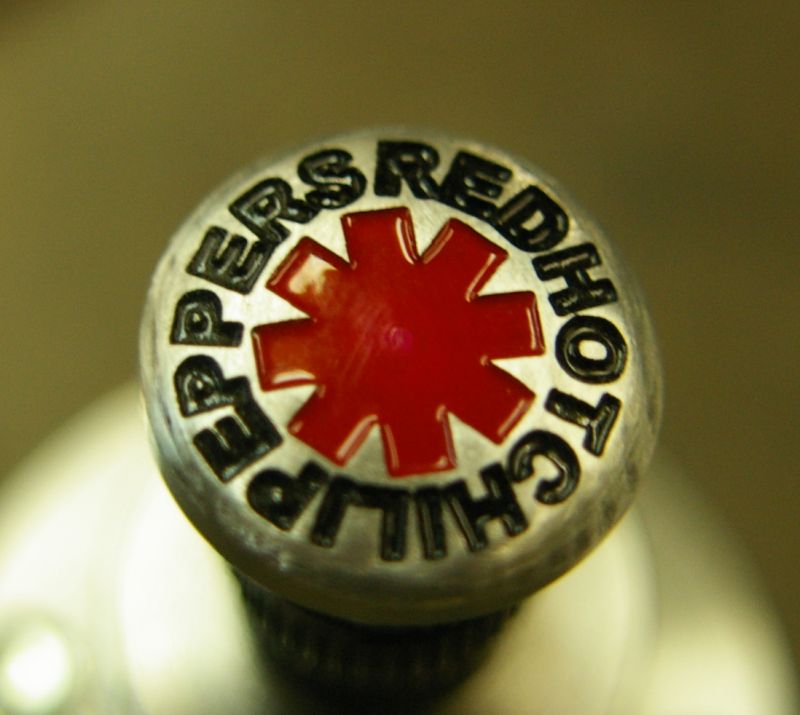

私の好きな音楽家のマークです。

おろちさん今晩は。
おいらも色つきボタンに挑戦しようと思いましたが
センスの無さを忘れていました。
試しにバイクの反射鏡風ボタンを彫ってみました。
が、当然・・・思い知っただけでした。

ペーパーかけました。
色を入れる前に写真をとっていればよかったのですが、気持ちがあせって忘れていました。
実は6ｍｍスピンドルに交換しての加工で、表面がとてもきれいに仕上がりました。
大げさかもしれませんが、音もずいぶん静かで、切削中思わずうっとり見入ってしまう感じです。
カッターの刃先が思っていたより太かった様で文字がちょっと重なってしまいました。

こんばんは

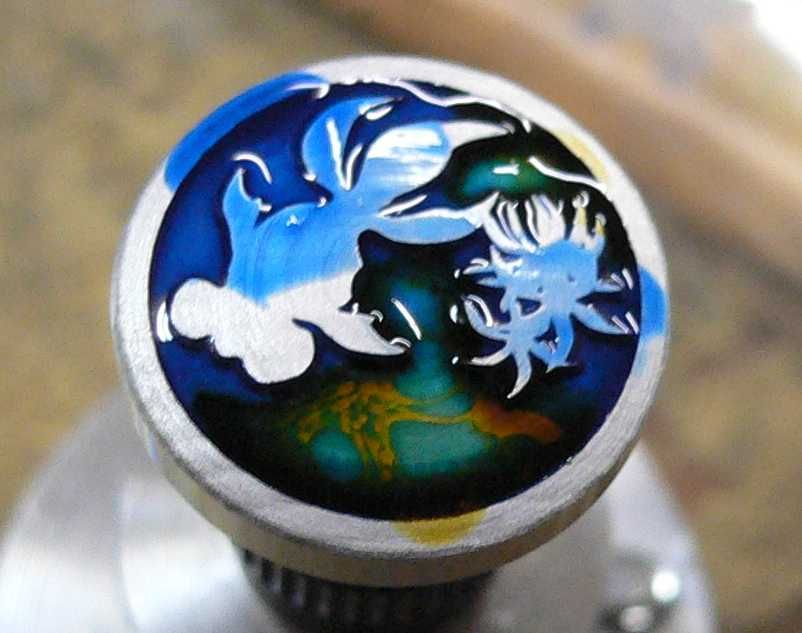

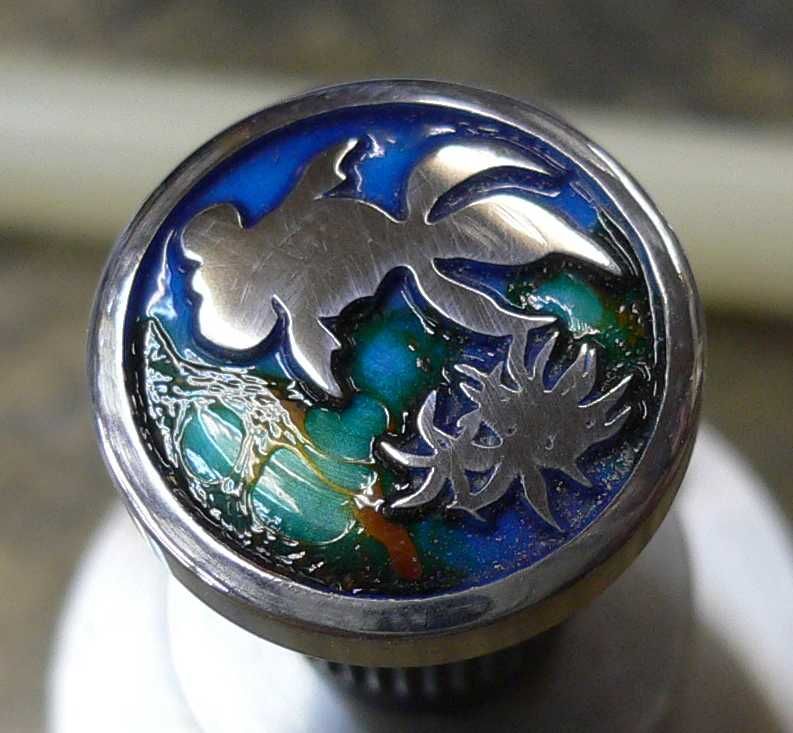

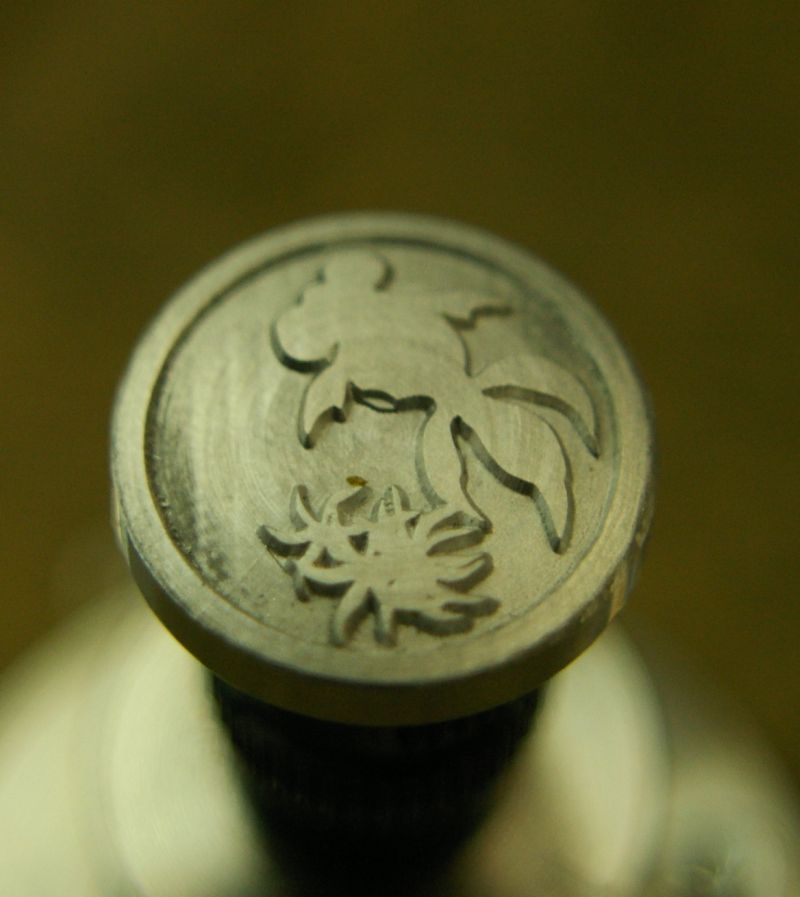

今日は金魚をけずりました。
ジグを置いた位置が少しずれていて、センターがまたずれてしまいました。
スピンドルは引き続きとても快調です。

きれいに削りあがっています。

ザボンの青と黄色をたらして、マーブル調にしてみました。
マーブルにはなっていないのですが、面白い色味になりきれいです。
明日乾いたらはみ出た部分をラッカーシンナーでふきとるか、ペーパーをかけようと思います。

こんばんは
ペーパー1000番くらいで磨いてピカールで仕上げました。
色を入れる前に磨けばよかったです。
ちょっと高級そうに見えませんか？

こんばんは
コロねじでレールに挑戦しています。
が。。。順調そうに見えますが作り直しになりそうです。
頭がウニです。
きっちりかっちり数字でおっていく事がとても大変です。
とりあえずなんとか一軸はガタもなくスムーズに動き始めました。

おろちさん今晩は。
静かな時は何か難しい事していますね。

私は亀のように作業がのろいです。

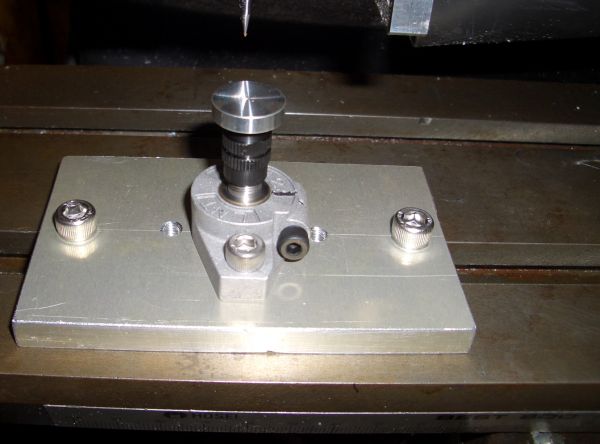

それでもようやくボタン固定治具が出来ました。
mmさんやおろちさんのように加工精度も自信もないので
シャフトホルダを流用しました。まぁ〜まぁ〜です。
こいつなら「はんこ」もトライできます。

一発目はやっぱり「馬」だと思いmmさんが掲示板に載せたGコードでやってみました。
結果は見事に失敗です。
彫り終えるのに８分１０秒でした。速過ぎないですかね？
手前の深く下がるところで30度カッターの先端がポキ！！
彫りもざらざらですがひょっとするとこのGコードは50度用かも？
もうひとつ、ボタンのセンターをどうやって出すか？？？？です。
ヒント下さい！

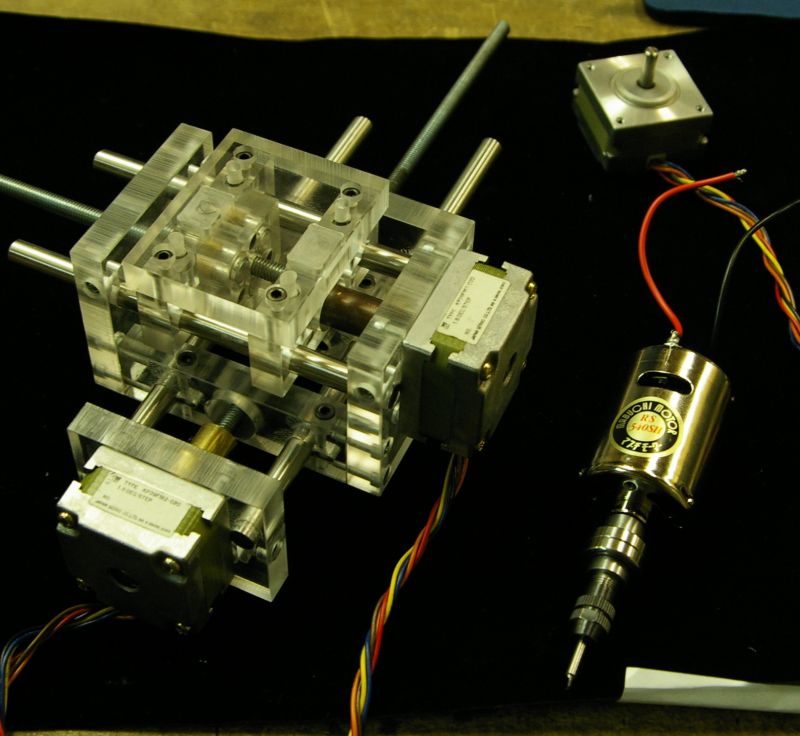

こんばんは
なんとか二階建てまでできました。
あとはZ軸なんですが。
マブチモーターとボタンを固定するためのコレットホルダー材料に穴を開けてスピンドルもどきにしています。
プロクソンより小さいボタン加工専用マメCNCです。
なんとなくCADを使うのがほんの少し楽しくなってきたような。。。

おろちさん。　凄いですね。。　アクリルは材料をたくさんもっているので、うまくいっていたらまねしてアクリルで何か作ってみたいです。

今日、全然関係ないですがアクリルを加工したら外形加工でずたずたになっていました。　2mmぐらい横ずれしていました。　動いたのかな・・。　こんなのです。　ずれていたので割ってはずしました。

　

　こんばんは　おろちさん。

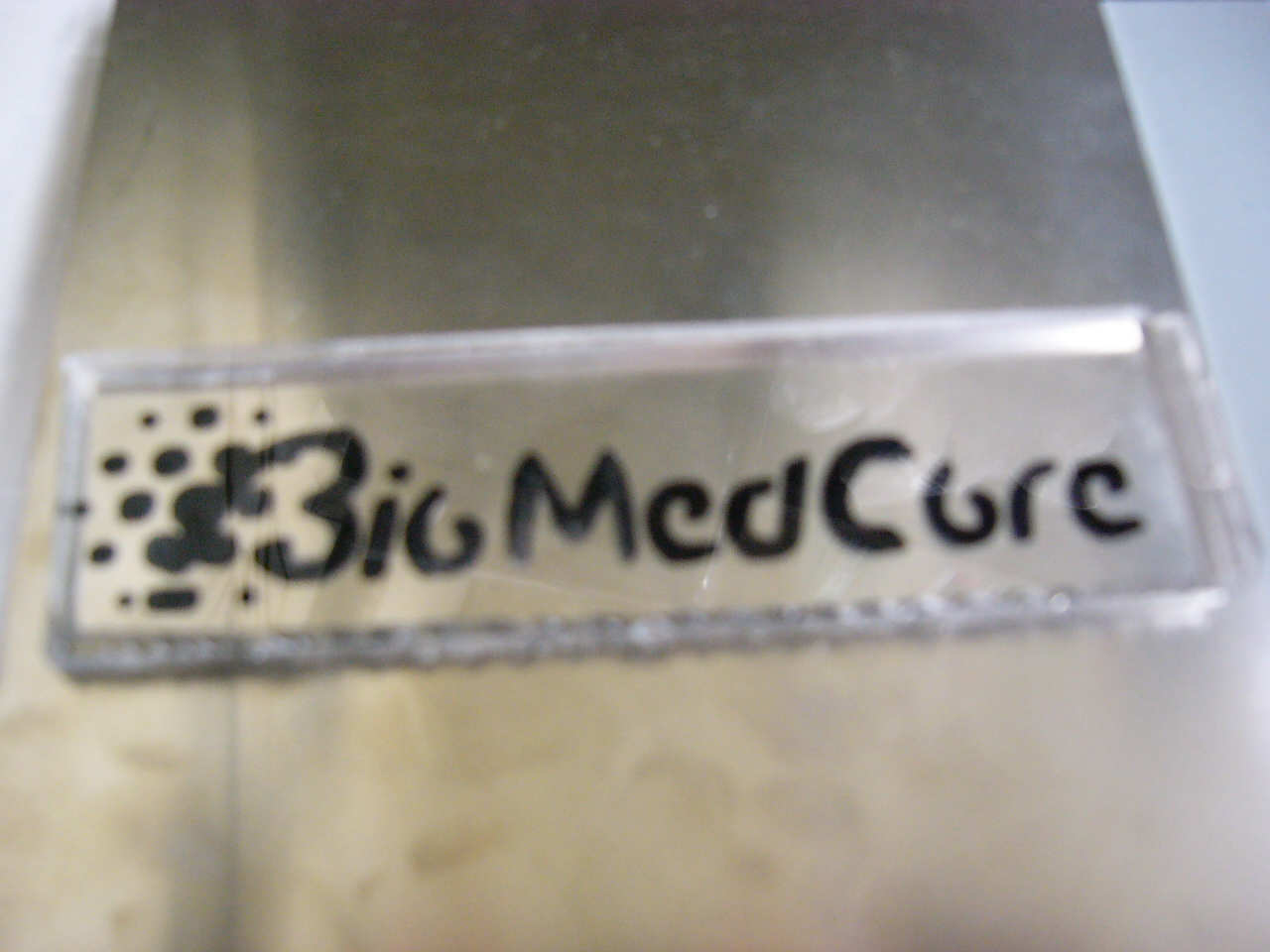

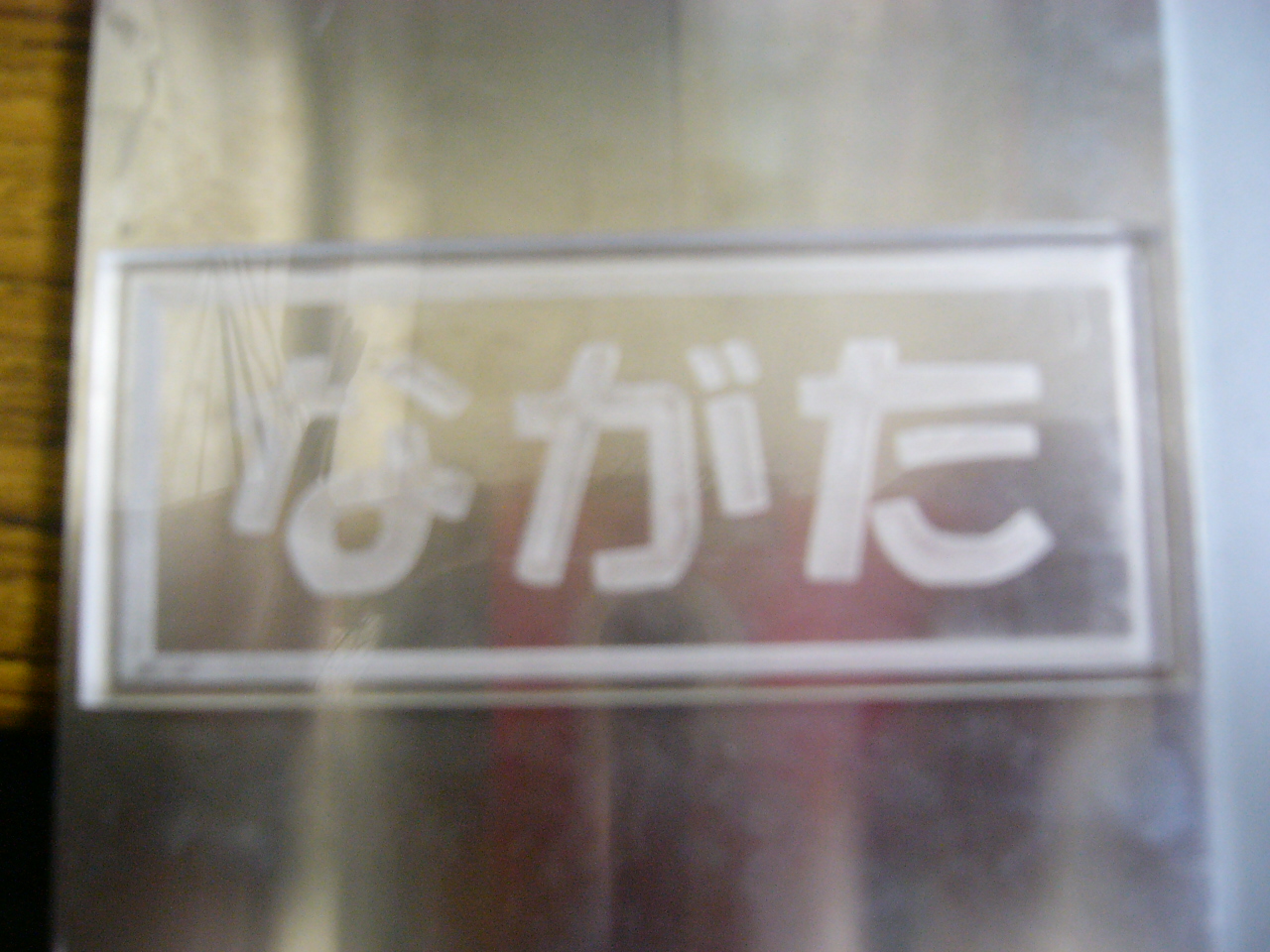

　今日もアクリル加工の練習をしました。　友達の家の表札です(笑。　mmさん作の一枚刃は非常にきれるのですが、文字は3mmしかもっていない(後は折ってしまった）のでオークで買った0.8mmのルーターバーです。白くなってしまいます。　やっぱ１枚刃じゃないと駄目そうです（アクリル）

　削りはバックラッシュの影響があるもののそれなりにできたのですが、色を入れるかどうか悩んでいます。プレゼント用なので失敗したらやり直しなのがつらいところです（笑。

こんばんは

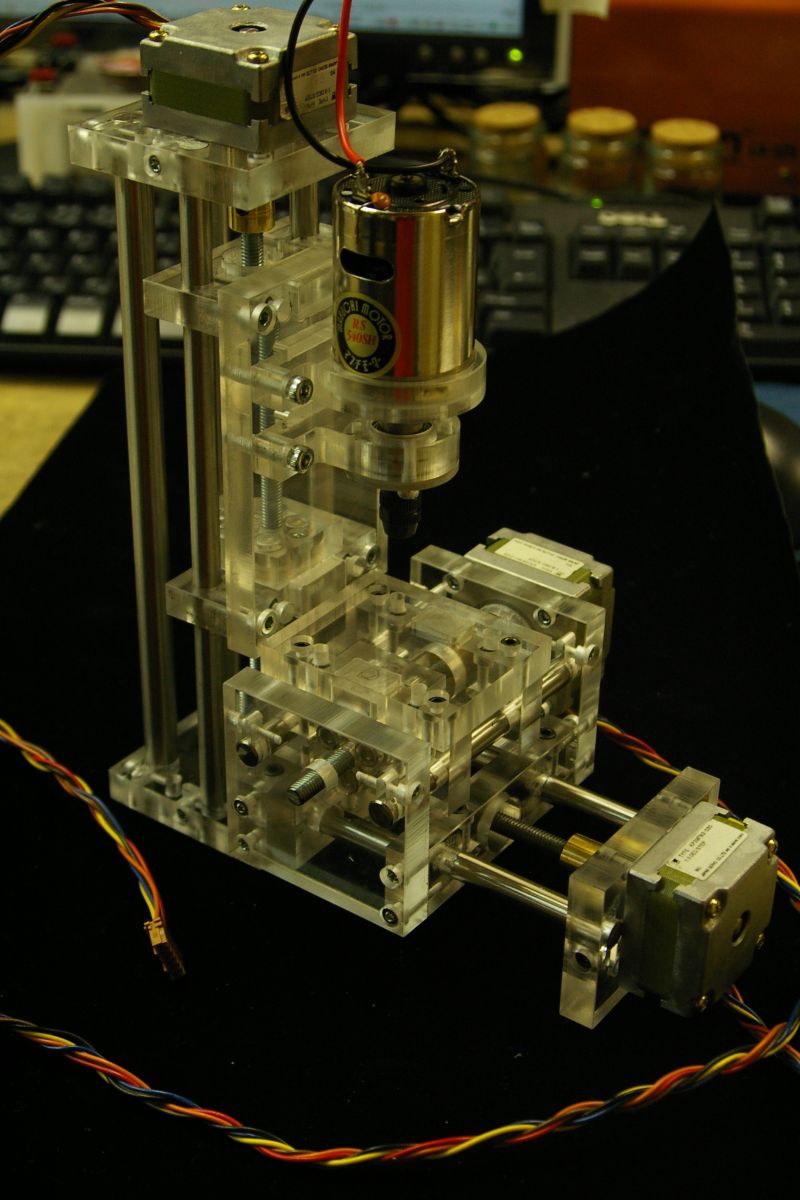

とうとうやっとやっとZ軸までも形になりました。
まだ動作テストはしていません。
小さくてかわいいです。

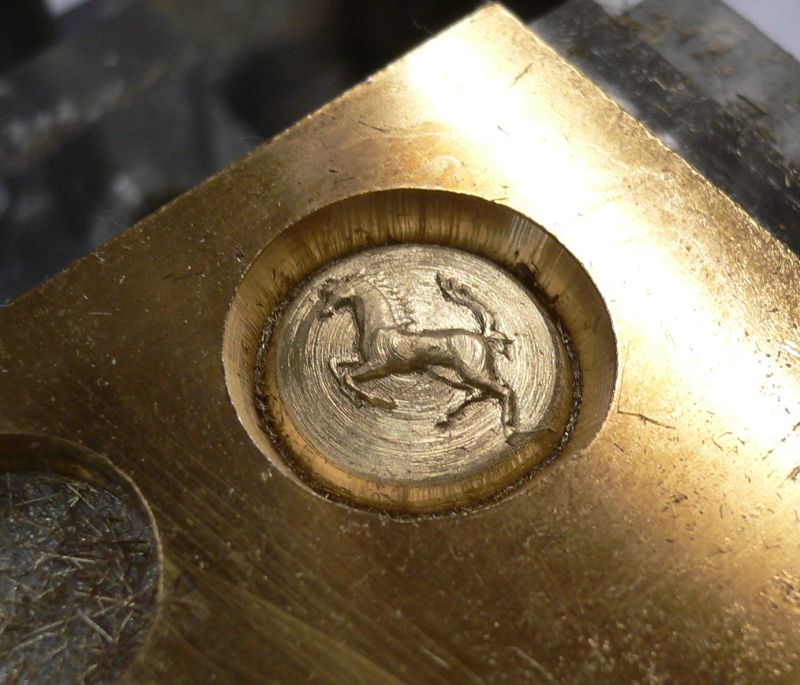

よく”馬並み”と言われたせいか、いまだに「馬」から脱却出来ません。

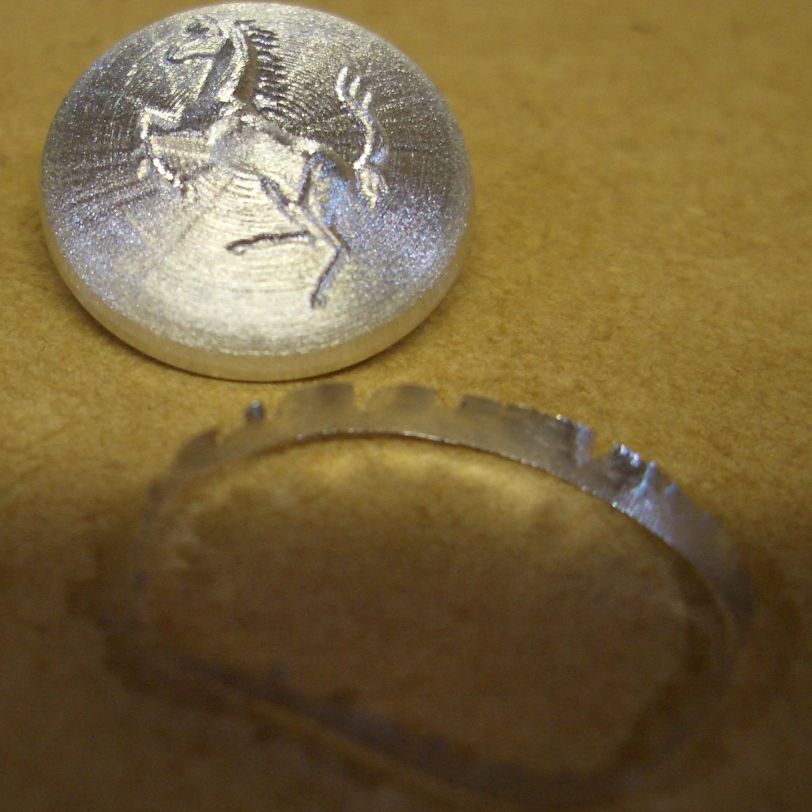

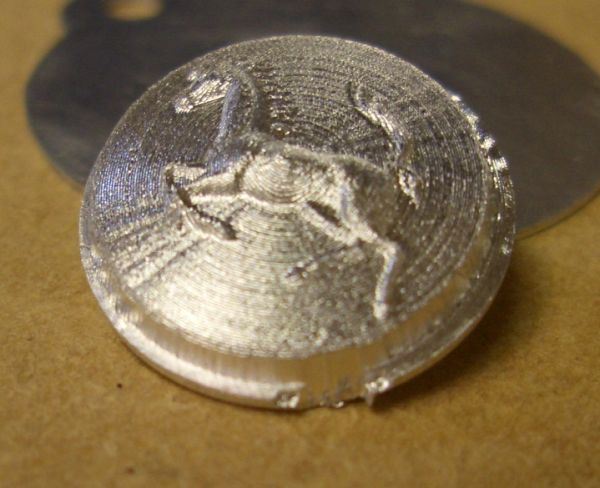

馬の絵を「うずまきソフト」で作り直して再挑戦しました。
２８分掛かりました。削ったままです。写真は？ですがまずまずです。手前の輪っかは外周の所でポロンと抜けました。

こんばんはrikiさん

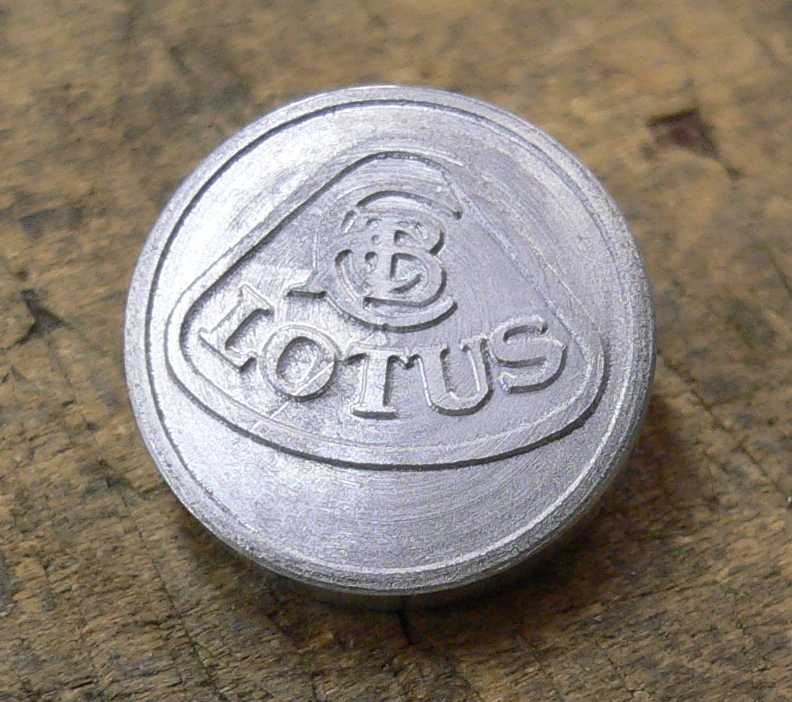

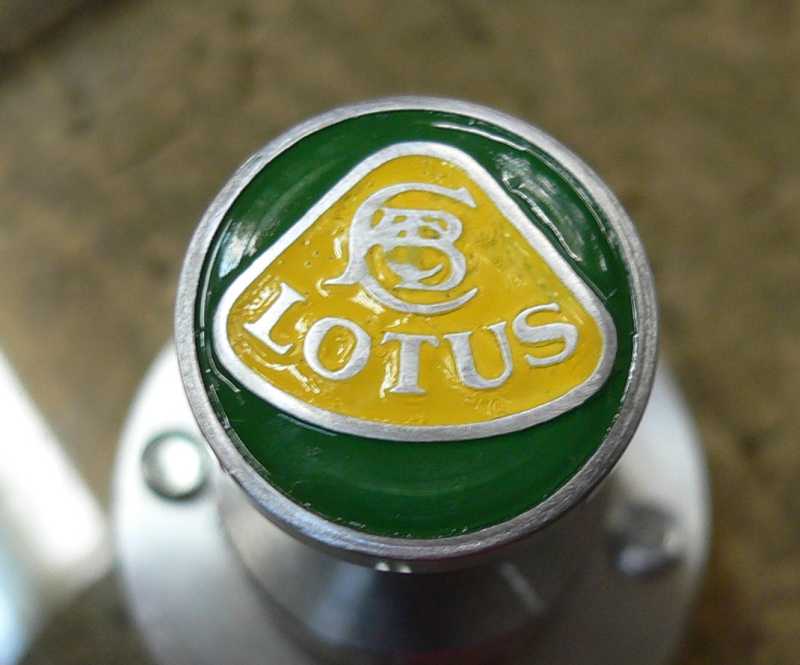

ロータスのボタンを加工してみました。
50度のVカッターで先端0.2ｍｍくらいです。
F300で加工したのですが25分くらい掛かりました。
rikiさんのプログ？にのせようと思ったのですが写真ののせかたが解りませんでした。

ラッカーで色を入れてはみ出た所はペーパーで落としました。
きれいに落ちていないですね
次はもう少し大きい物も加工してみようと思います。

こんばんは

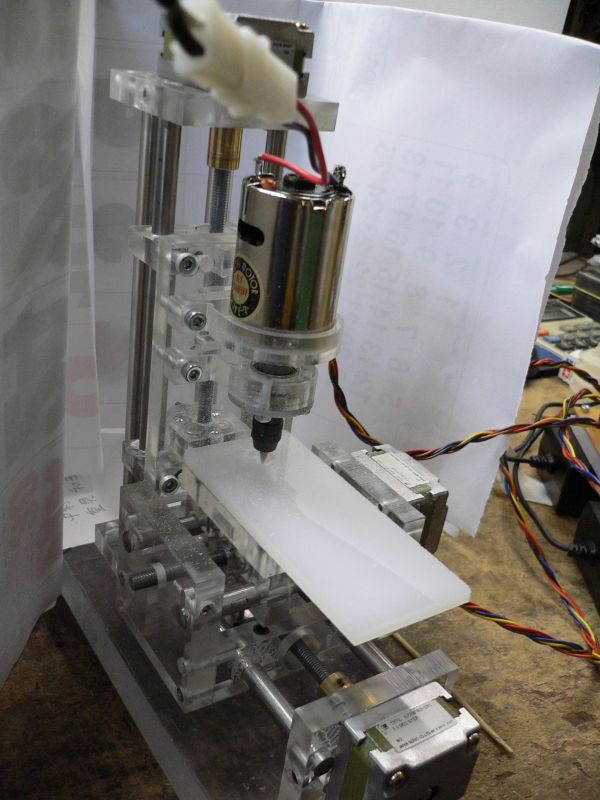

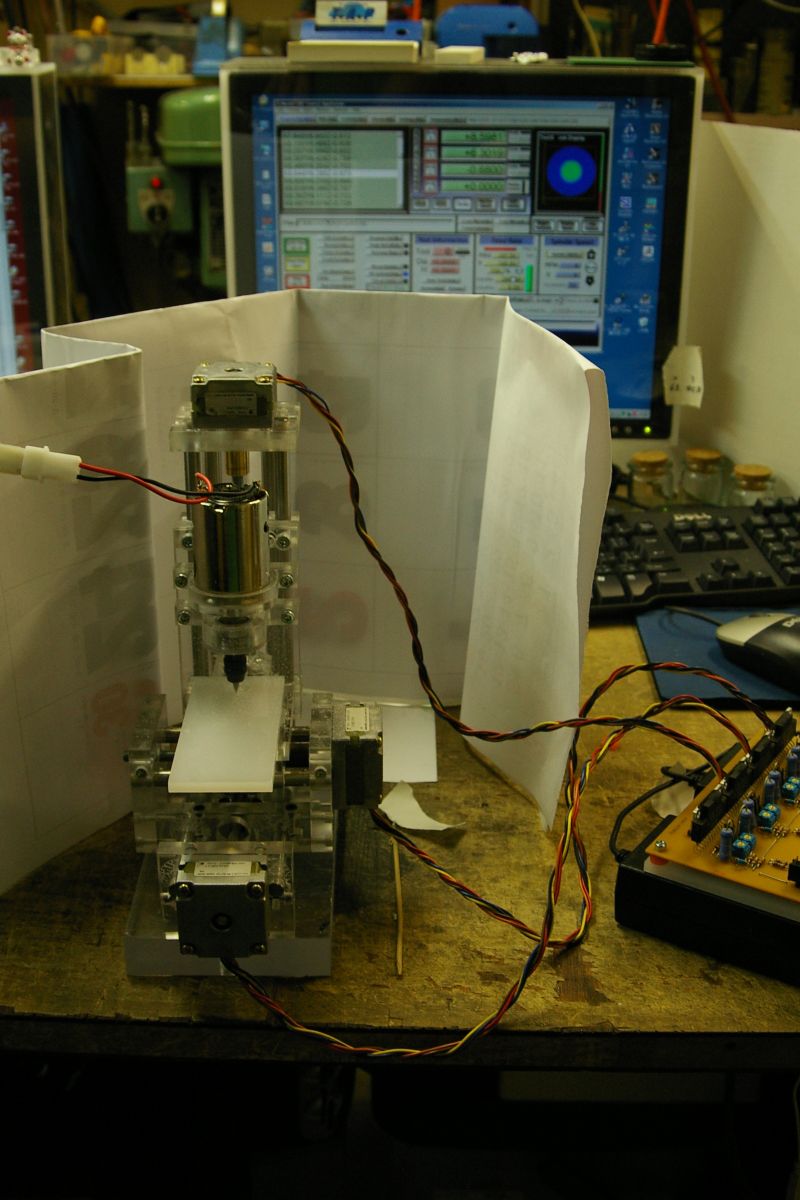

マメCNCが動きはじめました。
加工範囲X20mmY39mmZ45mm。
加工範囲は小さいですが一人前に動いています。
ちょっと、いえ、とってもうれしいです。

まずはrikiさんに習って”馬並み”を試してみました。
今日は天気がよかったのでrikiさんはバイクでどこか行ってしまったんでしょうか。。
プロクソンCNCとまではおよびませんが、まずまずのできかと。。。

プロクソンの加工範囲をめーいっぱい使い、加工しきれない板（Zはボタンジグを付ける予定のため最低でも45mm動く必要がありました）は、ステンの丸棒で代用しました。
コロねじも目立ちませんが、XYZ、それぞれについています。
まだ、改良するところはところどころたくさんあるのでもう少しよく考えて、またつくり直す予定です。

おろちさん、こんばんはー。

ロボット飛行の実現!!

A DIY Cruise Missile

http://www.interestingprojects.com/cruisemissile/airframe03.shtml
http://www.interestingprojects.com/cruisemissile/tvdoco.shtml
http://www.interestingprojects.com/cruisemissile/
http://www.interestingprojects.com

http://www.interestingprojects.com/shcbits01.mpg

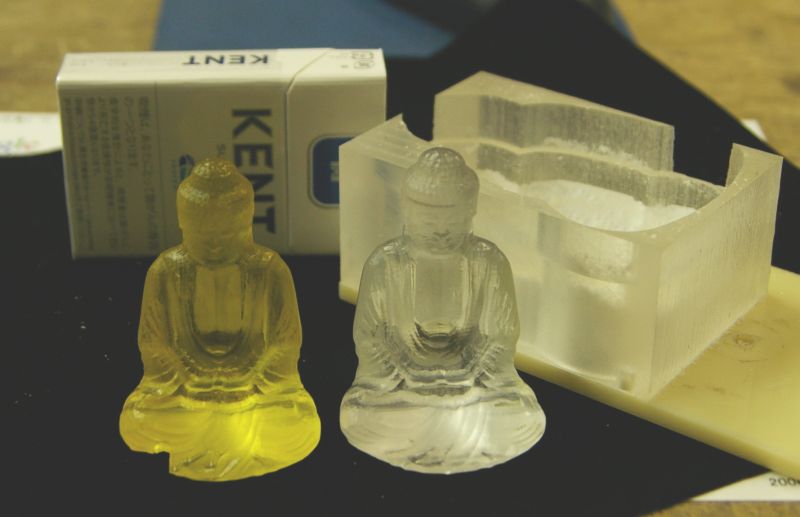

知人に、欠けた大仏が欲しいと言われ、とても嬉しかったので調子に乗って削りなおしに挑戦しました。
前回の大仏は黄色い染料でアクリルを染める仕事のついでに染めてしまったので黄色くなっています。
今回は、抜かりなくGコードを、Zが2以上あがらないよう修正し、荒加工と仕上げ加工のGコードをわけて、より慎重に。前回の大仏よりも1ｍｍ厚い大仏に仕上がりました。
途中ひやひやする場面もありましたが、なんとか2日間にわたり削りあがりました。
余談ですが。。。
最近風邪をひきました。
夏風邪は○○が○○といいますが、そんな○○も大仏けずりあげたので◎です。

こんばんは

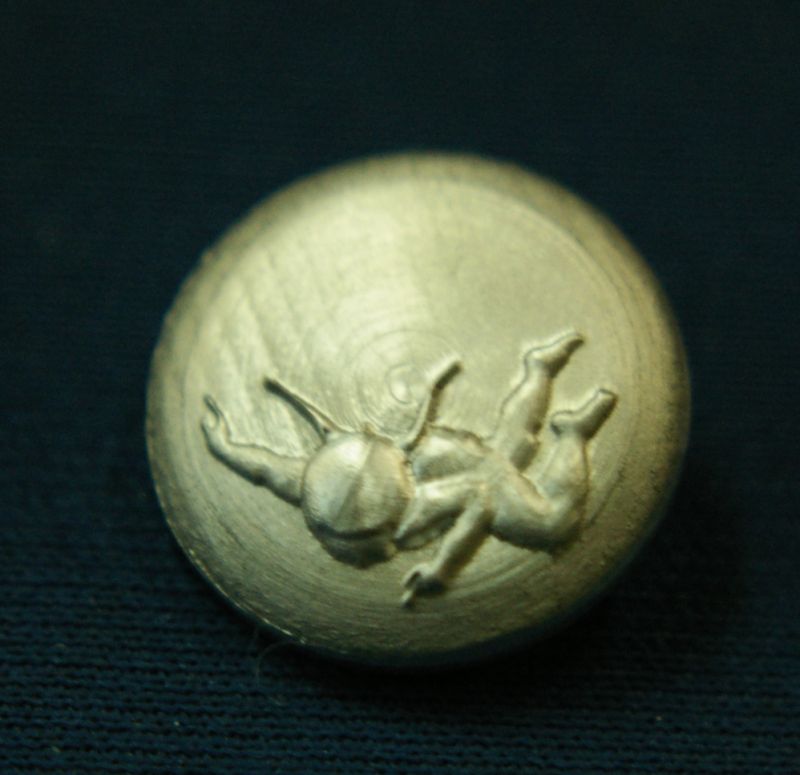

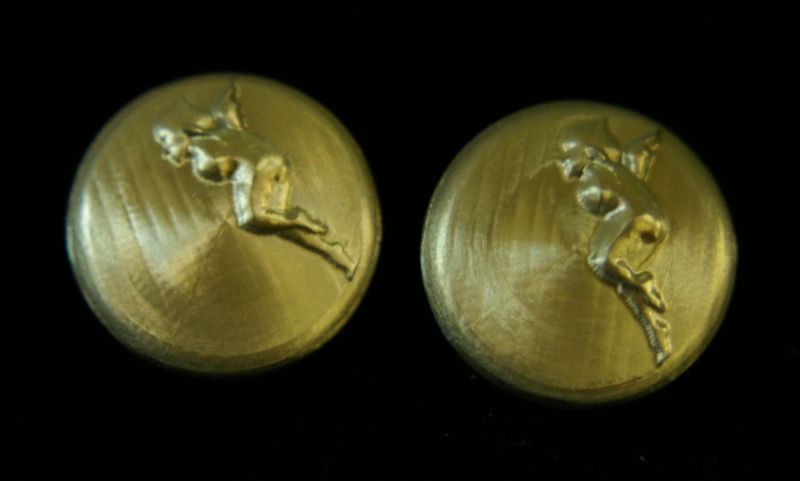

天使に挑戦しました。
右も左も同じものなのですが、角度が違うだけで飛んでる様に見えます。
ちょっと得した気分です。

天使をもう一バージョン作りました。

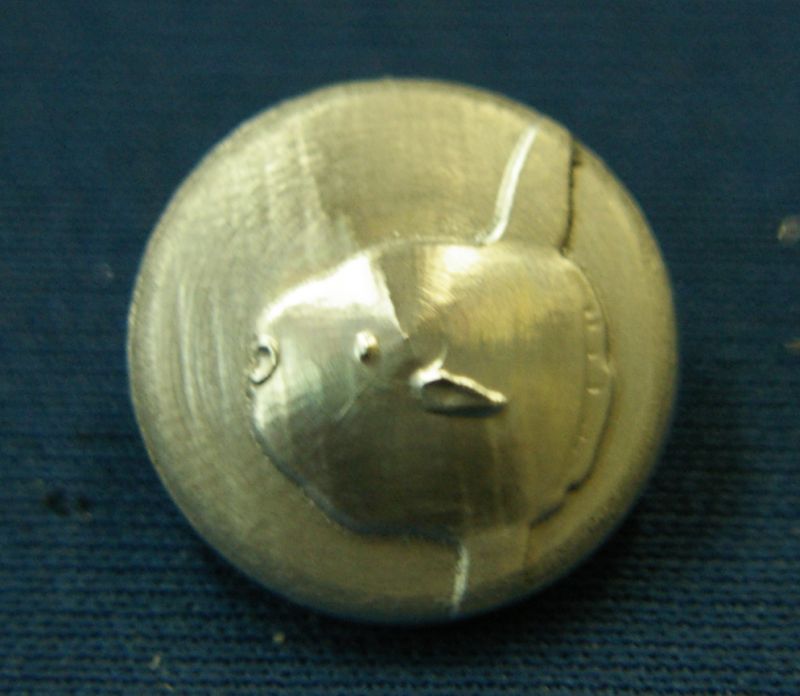

寂しそうなマンボウになってしまいました。

二週間近くぶりです。
すいません。
二月から四ヶ月間、ひたすらプロクソンCNCを動かして来た結果。。。
とうとう5mm近くのバックラッシュがY軸に出るようになってしまいました。

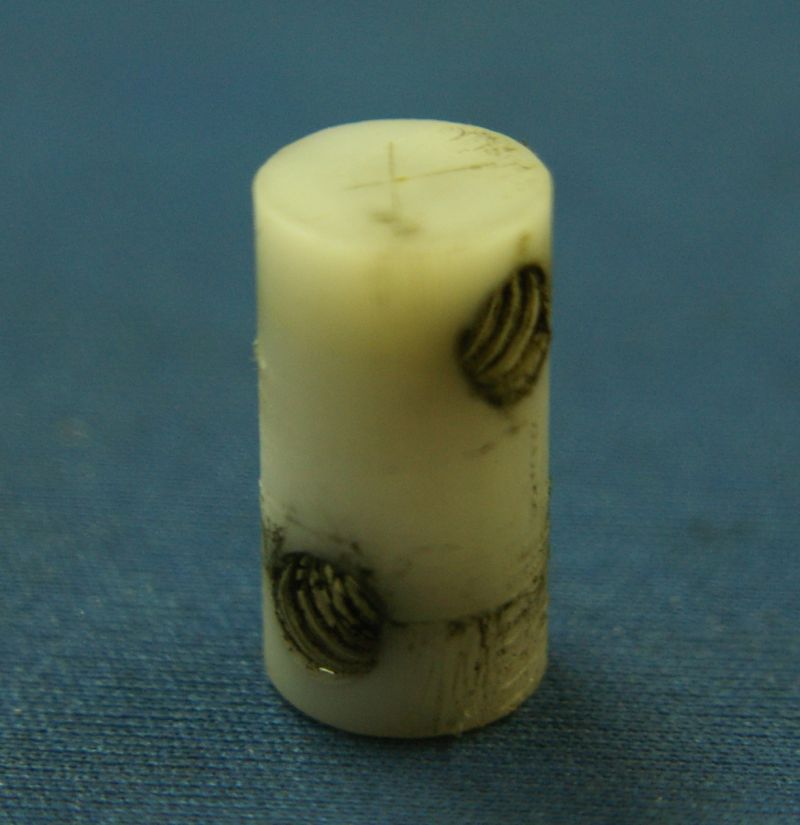

最初はかみそりの調整かと思っていたのですが、ナイロンナットのガタではないかというｍｍさんの言葉でプロクソンのナイロンナット交換をしました。
ナイロンナットの交換は私にとってとても難業で、ずいぶんな時間がかかってしまいました。
そしてスピンドルのモーターのトラブルもあり、あれこれやっているうちに今日にいたりました。
ナイロンナットのガタの原因の一つにアルミの切子が送りねじにかかりその切子がナイロンナットに入っていったのではないかと。
切子が入らないよう今は紙で養生しています。

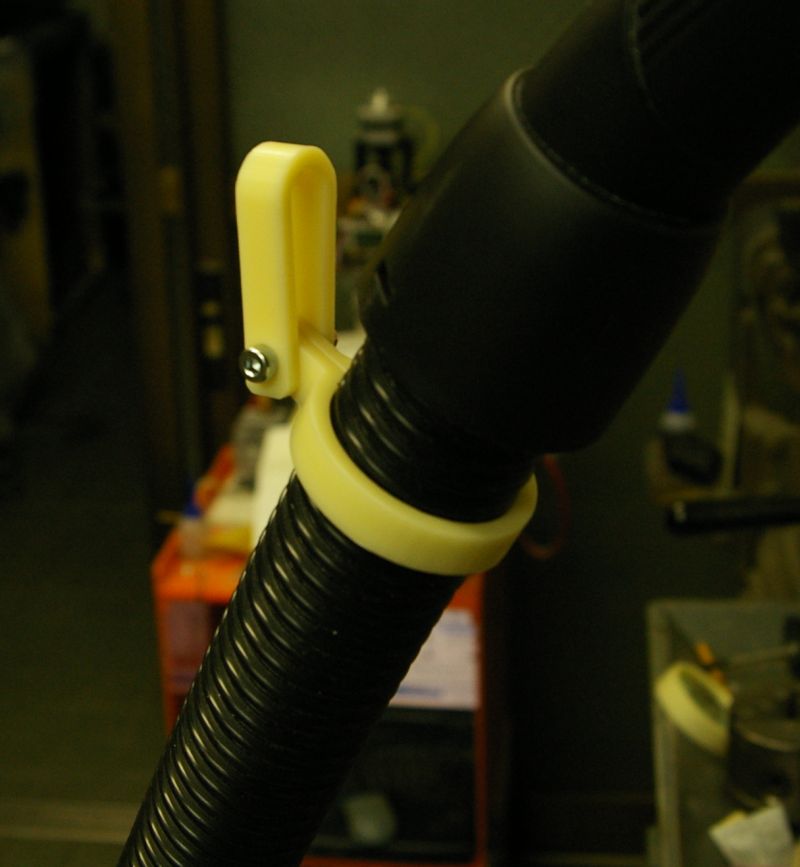

なんとかプロクソンが復活したので、まずは、比較的やわらかいABSで会社の掃除機のつり元をつくってみました。
使えるものを作のは規制がありますが、完成すると使ってもらえるのがとってもうれしいですね。

取り付け完了

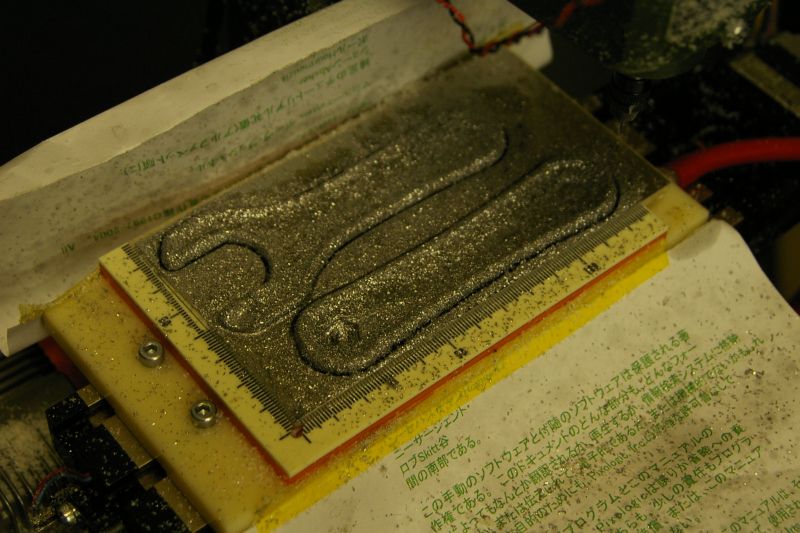

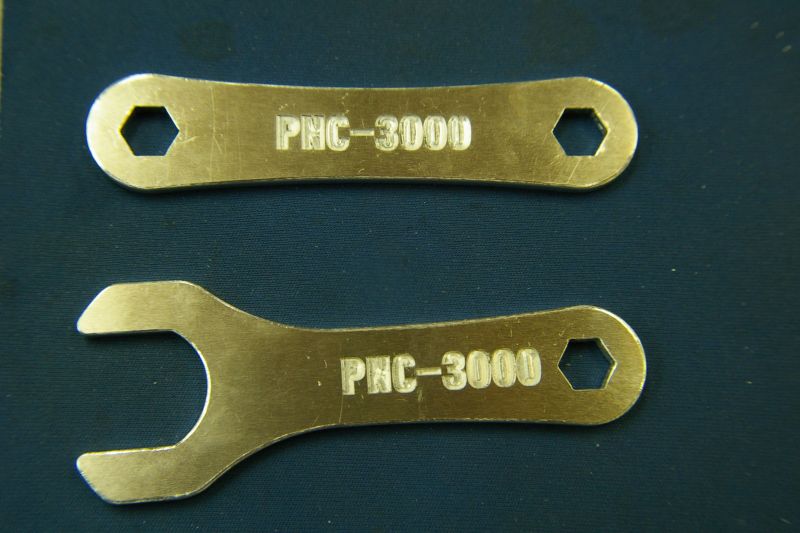

仕事で使うPNC3000用のスパナを削りました。

文字がぶれて見えるのは写真のぶれです。
というのは嘘で、文字加工中送りがあまりに遅すぎたので途中で送りを200パーセントにした時、脱腸してずれてしまいました。。。

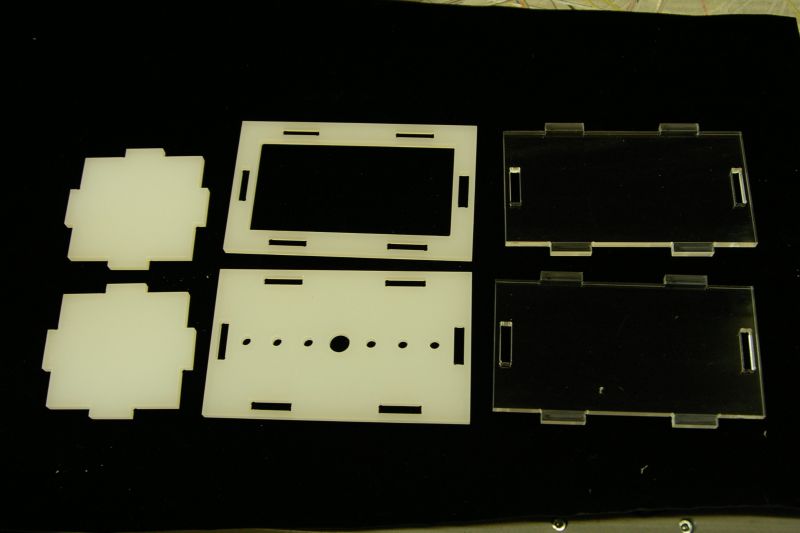

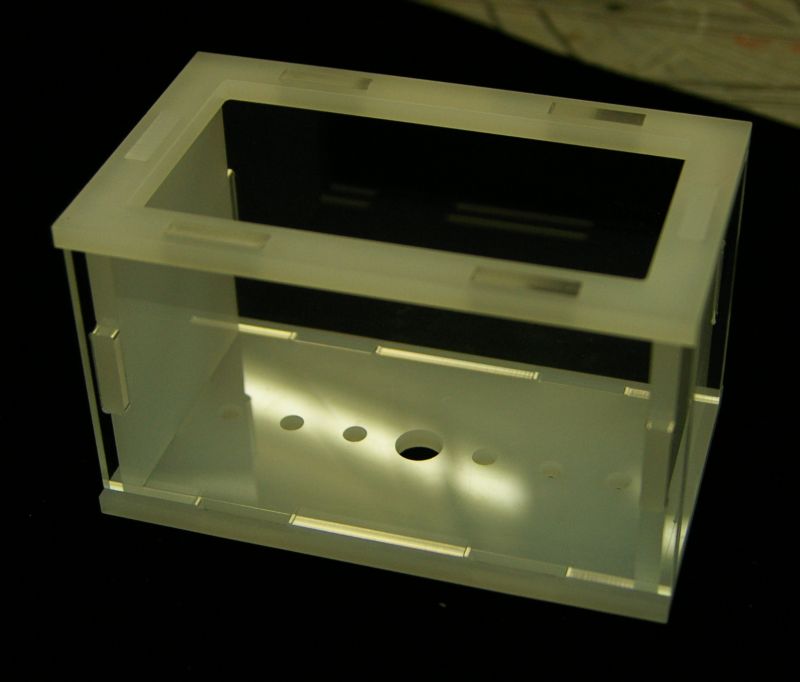

プロクソンの加工範囲を最大限に組み込み式箱をつくりました。
加工というよりもCADデーターに苦戦しました。。。

一応、植木鉢のつもりで作りました。
水槽みたいな植木鉢ねらいです。
でも足が必要ですね。

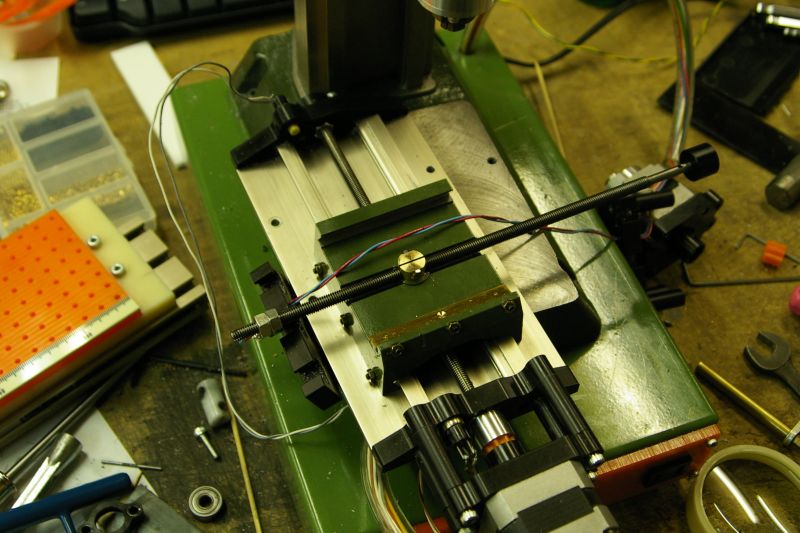

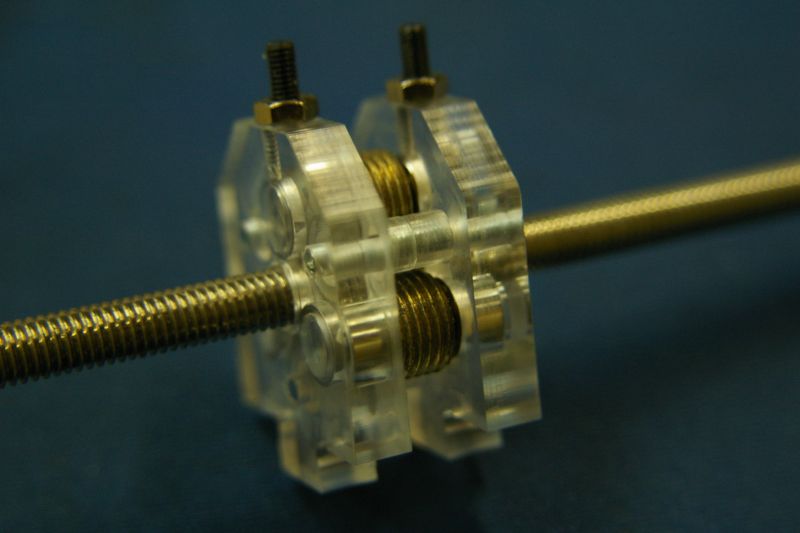

遅ればせながら私もころねじに挑戦してみました。
おもちゃの掲示板のザボンチャンさんやｍｍさんのころねじを真似しながら、ころと全ねじが合わさって動いているところが見たかったので見えるような形にしました。
