カップを印刷 投稿者:
sho 投稿日:2013/12/12(Thu) 11:39
No.21

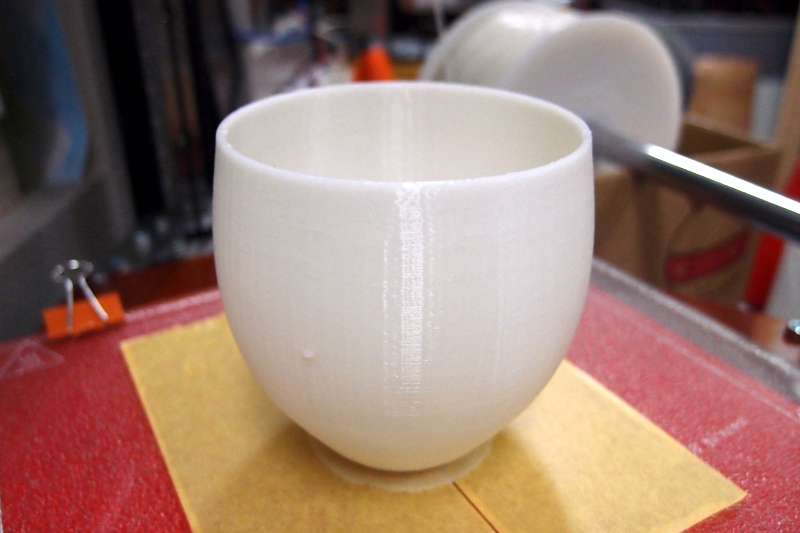

カップを印刷できました。mmさん、印刷設定のご説明ありがとうございました。処理能力が殆ど少ないパソコンでしたが、なんとか出来ました。
印刷後、水を入れて飲もうとしたら、底にピンホールが1つあるようです。
フィラメントの押し出し速度
フィラメントの戻し量
ノズル温度
が関係するのでしょうね。
Re: カップを印刷 -
mm 2013/12/12(Thu) 13:12
No.22
プリント出来たんですね
良い感じですね
アセトンで蒸せば小さな穴はふさがります。
来月中には後1台も準備します。
色々試して下さい。
プリンターほど良いものでは無いですが面白いですね
Re: カップを印刷 -
sho 2013/12/13(Fri) 15:37
No.23
ピンクも印刷してみました。押し出し速度を少し上げてみました。
mmさん、マルチヘッドになれば、色を変えることよりも、溶解性サポート(PVA等)をくっつけられるので、できなかったものをますます具現化できますね。制御をどうしよう。
Re: カップを印刷 -
mm 2013/12/13(Fri) 16:23
No.26
こんにちはshoさん
サポートノズルは良いですね
色が違うだけでも後で取りやすそうです。
ディメンションのノズルは一体型です。
検討してください。
Re: カップを印刷 -
mm 2013/12/14(Sat) 09:45
No.36

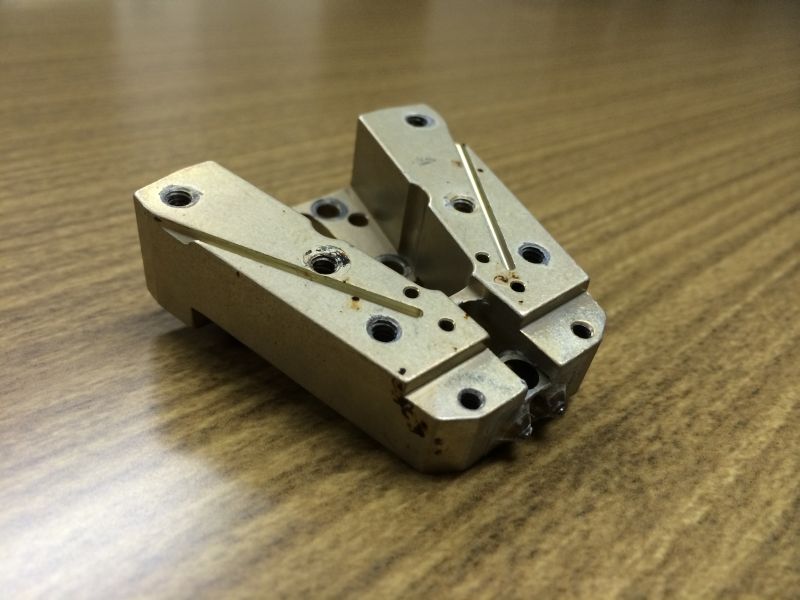

ディメンションのノズルの写真1
Re: カップを印刷 -
mm 2013/12/14(Sat) 09:46
No.37

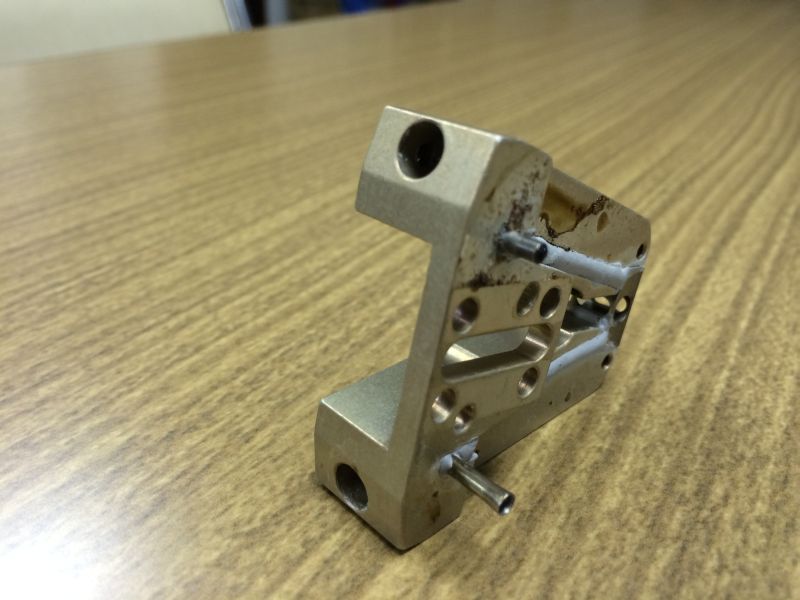

写真2
Re: カップを印刷 -
mm 2013/12/14(Sat) 09:49
No.38

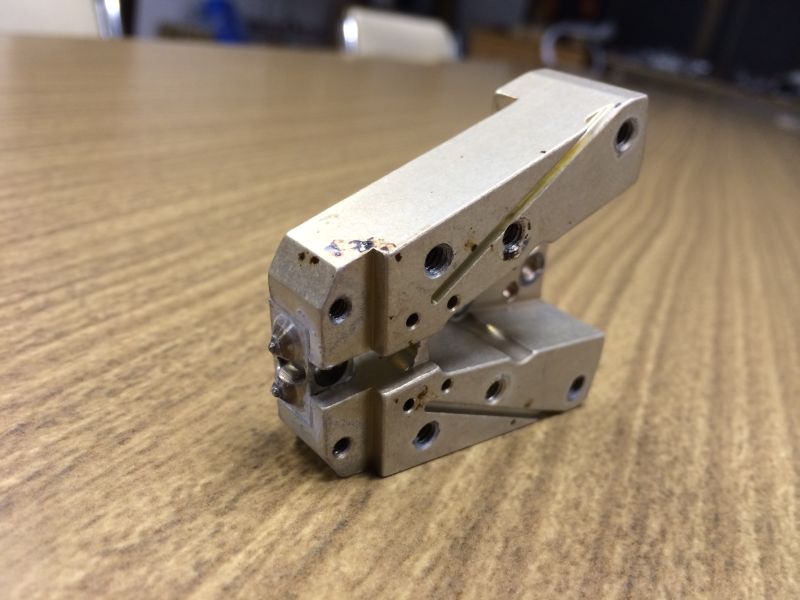

写真3
こんな乗りで作れればとは思っていますが
現状部品が少し外注出来ていません。
Re: カップを印刷 -
sho 2013/12/14(Sat) 15:16
No.39
mmさん、とても興味ある情報ありがとうございます。
2つのノズルを1つのブロックにつけているので、
両方のノズルから出てくる樹脂は、溶融温度が近い
ものを使用することになるのでしょうね。
独立にノズル温度を可変できるようにすれば、mmさんの
設計されたノズルを単純に、ツインにして取り付ければ
それぞれの素材の溶融温度・粘度を調整できることに
なります。が、直前に積層されたものの上に、高い温度の樹脂
が塗られた場合に、下層が変形してしまうかもしれません。
でも案外、下層に放熱して行く可能性もあります。理屈より
も、やってみないとわからないかも。
複数のノズル温度を制御できる印刷ソフトが無いかも
しれません。
Re: カップを印刷 -
sho 2013/12/14(Sat) 19:41
No.40
mmさん、データをアップロードしました。
KISSLICERにより、G-codeを生成しています。
G-codeを見ると、例えば、
G1 X28.79 Y28.96 E13.6728 F18000
G1 X28.57 Y28.88 E13.6809 F7142.9
G1 X26.35 Y30.85 E13.7847
G1 X24.01 Y32.63 E13.8873
.
.
ヘッドの移動はF18000、樹脂の塗りは
F7000程度になっているのですが、樹脂の塗りはもっと
早くてもよそうでしょうか。
Re: カップを印刷 -

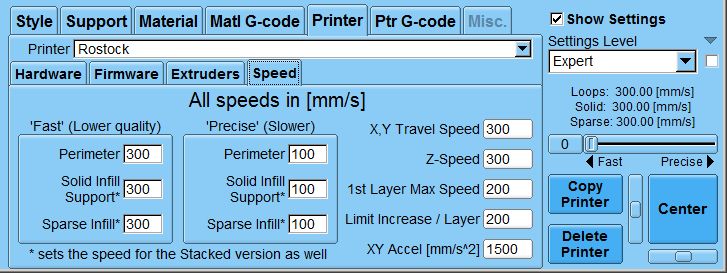

mm 2013/12/15(Sun) 11:15
No.44
Re: カップを印刷 -
mm 2013/12/15(Sun) 12:40
No.46

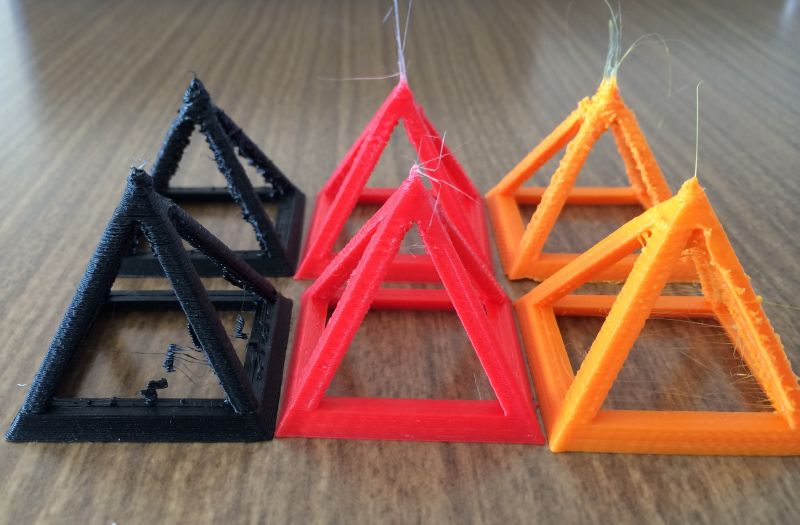

最近テストしたピラミッドです。
黒はRostock MAXです送りが早いのか角が丸いです
赤オレンジはリニア似てるけど温度や風の当て方で変わります。
ヒートテーブルがあやしい 投稿者:
mm 投稿日:2013/12/07(Sat) 23:22
No.12

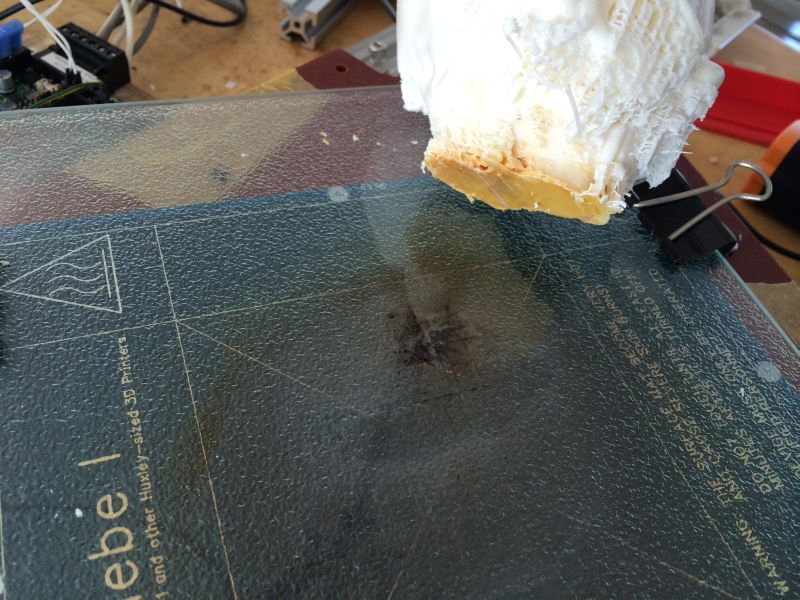

プリントしていると下が焦げてしまいました。
外して見るとパターンも焦げていました。
Re: ヒートテーブルがあやしい -
mm 2013/12/15(Sun) 12:30
No.45

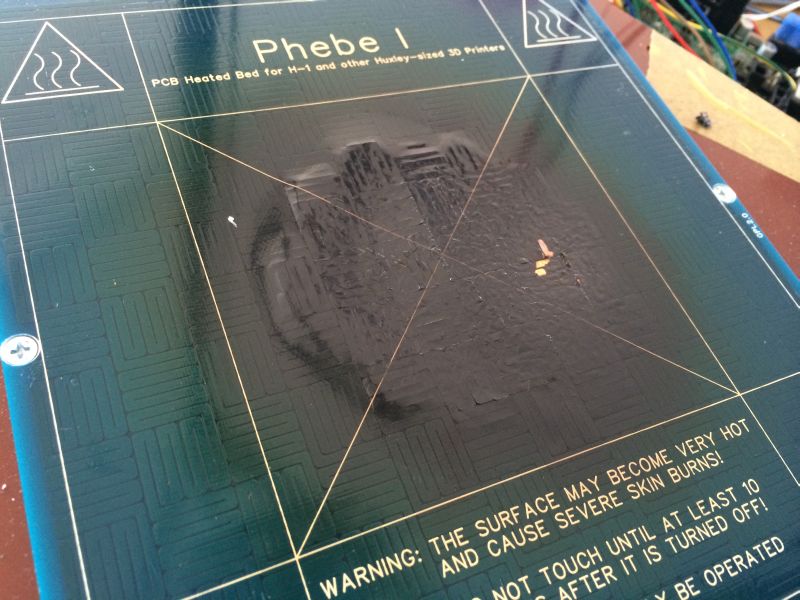

ヒートテーブルが原因か?
電源が壊れたので電源とヒートテーブルを交換しました。
基板がぼそぼそに成っていました
STLのサムネール 投稿者:
mm 投稿日:2013/12/13(Fri) 17:10
No.33
STLのサムネールを作れる無料ソフトを探しています。
教えてください
Re: STLのサムネール -
くろやぎ 2013/12/13(Fri) 22:26
No.34
Re: STLのサムネール -
mm 2013/12/14(Sat) 09:39
No.35
こんにちは くろやぎさん
いまはサクット3Dになって有料の様です?
またお願いします。
Re: STLのサムネール -
くろやぎ 2013/12/14(Sat) 21:39
No.41
Re: STLのサムネール -
くろやぎ 2013/12/14(Sat) 21:45
No.42
P3dO Explorer 2.4.6 は
STL対応ではないですね。
すみません!!
Re: STLのサムネール -
mm 2013/12/15(Sun) 10:56
No.43
くろやぎさん 有難うございます。
有りそうで 無いもんですね
ノスルの加工 投稿者:
mm 投稿日:2013/12/13(Fri) 16:12
No.24

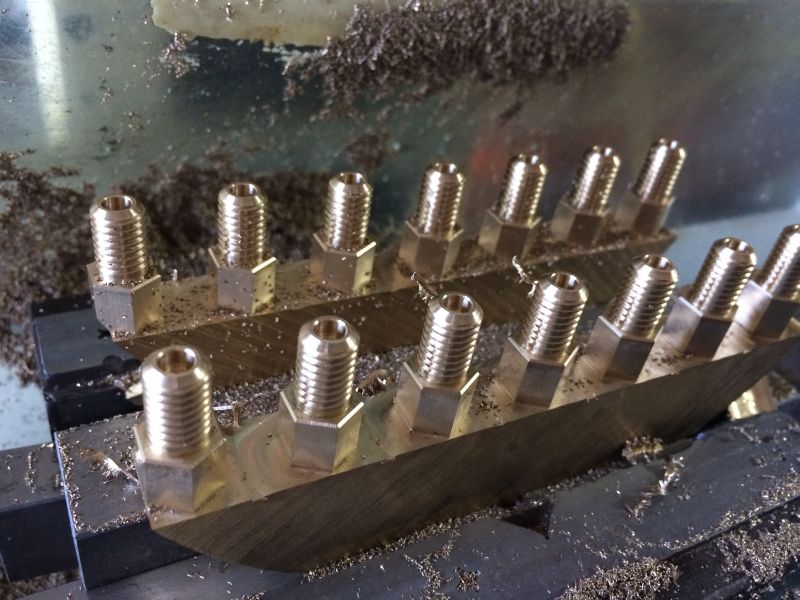

ノズルが無くなったので加工
熱を伝えるM8の部分を少し長くして見ました。
ねじ切り動画
http://youtu.be/VK5N48T7Dk4
Re: ノスルの加工 -
mm 2013/12/13(Fri) 16:13
No.25
先端を少し平たくして見ました。
書き込みテスト 投稿者:
mm 投稿日:2013/11/18(Mon) 20:18
No.1
ニンジンをスキャンしてプリントしました。
葉っぱは無かったのでモデリングしました。
Re: 書き込みテスト -
sho 2013/11/21(Thu) 23:13
No.3
先日のお電話でのにんじんですね。表面のひげにより本物そっくりです。かじった跡もすばらしい。とても楽しそう。
Re: 書き込みテスト -
mm 2013/11/26(Tue) 12:26
No.4
こんにちはshoさん

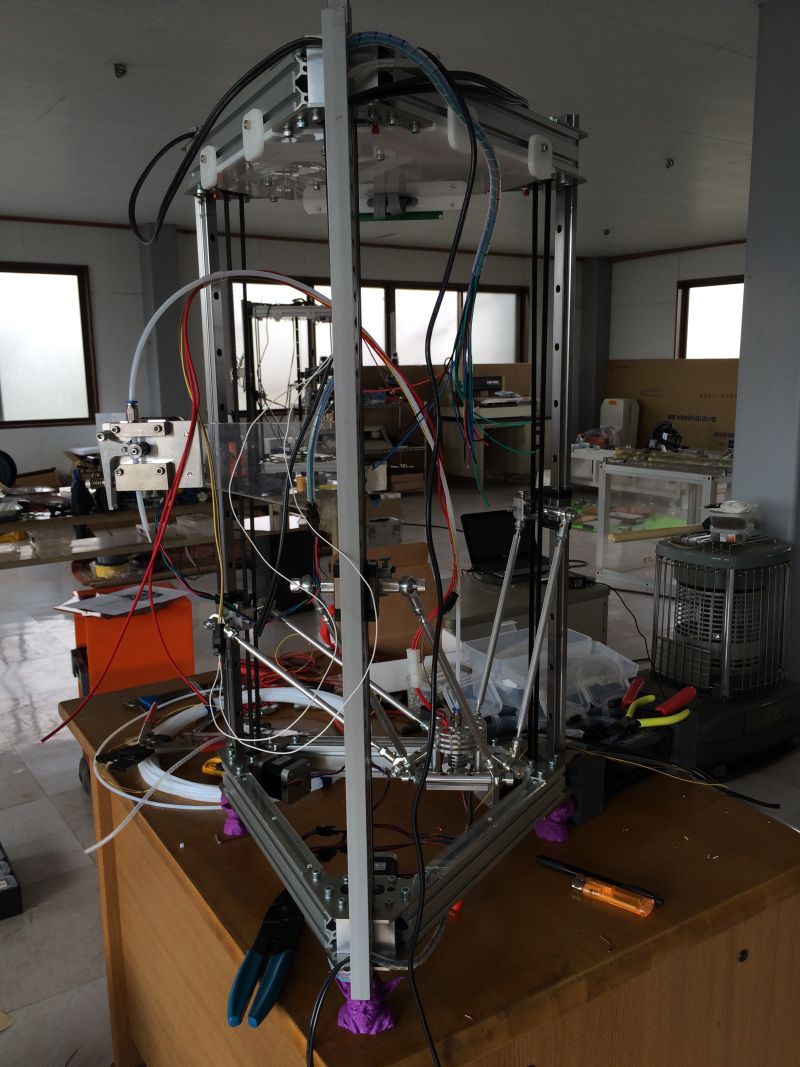

shoさんのプリンターを組み立て始めました。
後配線とプリントテストです。
Re: 書き込みテスト -
sho 2013/11/28(Thu) 20:53
No.5
おぉ、お忙しい中ありがとうございます。これはとても楽しみです。自分でも早く試行錯誤して、話題についていけるようにしますのでよろしくお願いします。
Re: 書き込みテスト -
mm 2013/12/07(Sat) 23:10
No.6

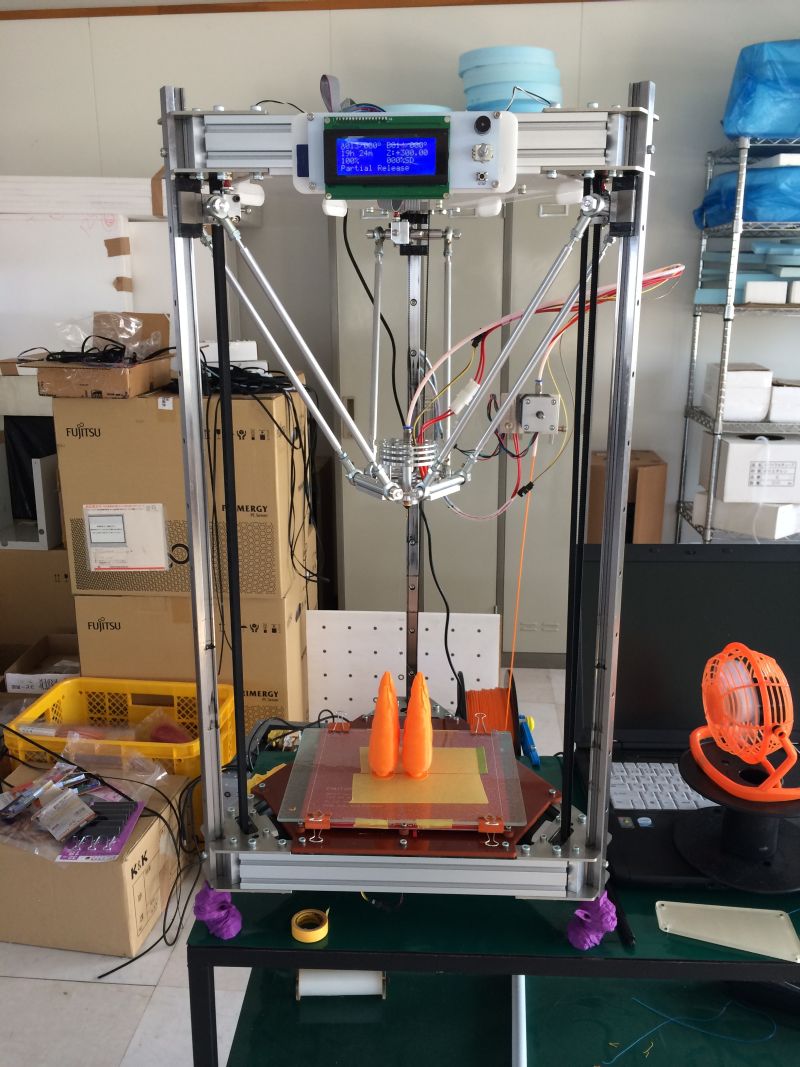

プリントテストも出来たので来週発送予定
Re: 書き込みテスト -
mm 2013/12/07(Sat) 23:12
No.7
リニアの下はヨーダーにしました。
Re: 書き込みテスト -
mm 2013/12/07(Sat) 23:13
No.8
私のは猫足
Re: 書き込みテスト -
mm 2013/12/07(Sat) 23:15
No.9
こんなのもテストしました
Re: 書き込みテスト -
mm 2013/12/07(Sat) 23:16
No.10
サポートを取ると
Re: 書き込みテスト -
mm 2013/12/07(Sat) 23:18
No.11

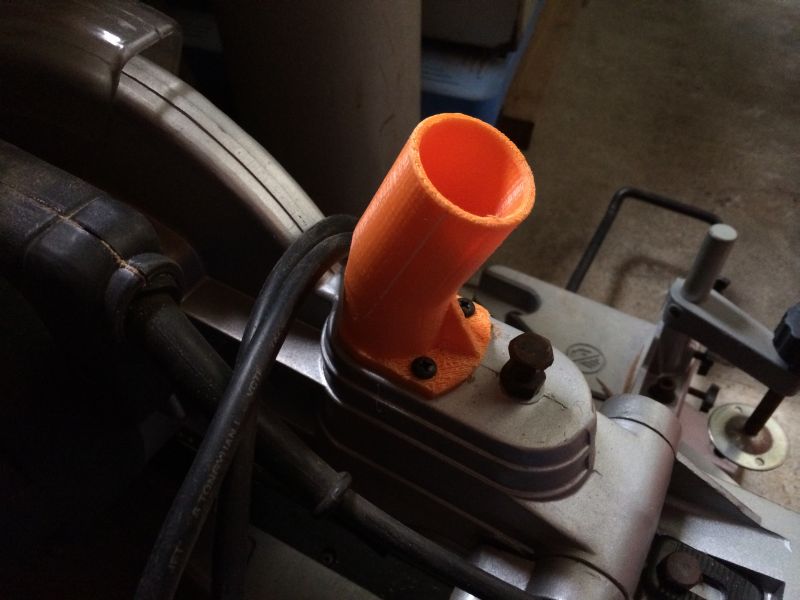

スライド丸のこの排気パイプが割れていたので修理です
Re: 書き込みテスト -
mm 2013/12/07(Sat) 23:33
No.14
Re: 書き込みテスト -
sho 2013/12/11(Wed) 00:36
No.19
なんと、たくさん造形物がアップされていて驚きました。ABS樹脂、大人が踏んでも壊れなさそうですね。サポートを取るのが楽しそうです。
